PRESE DI FORZA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

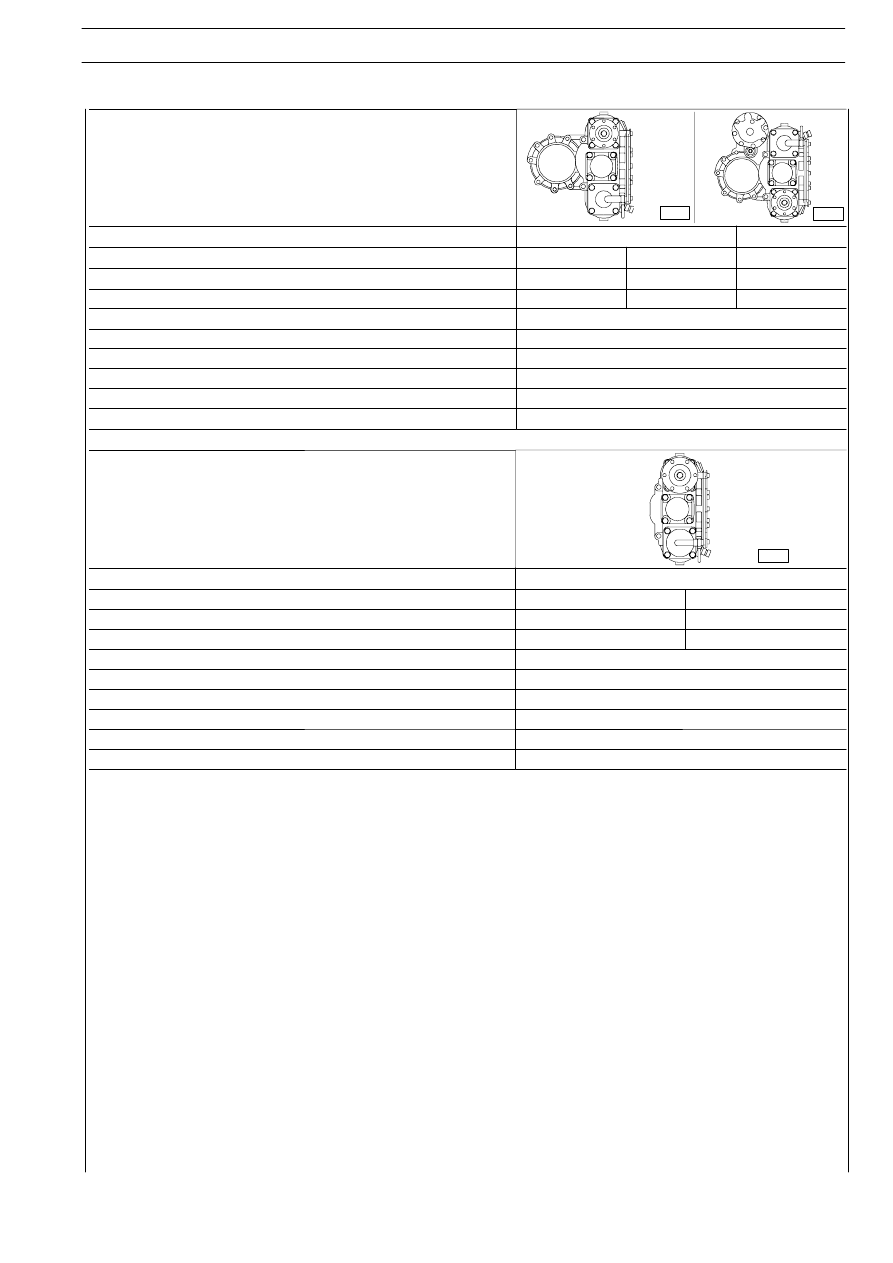

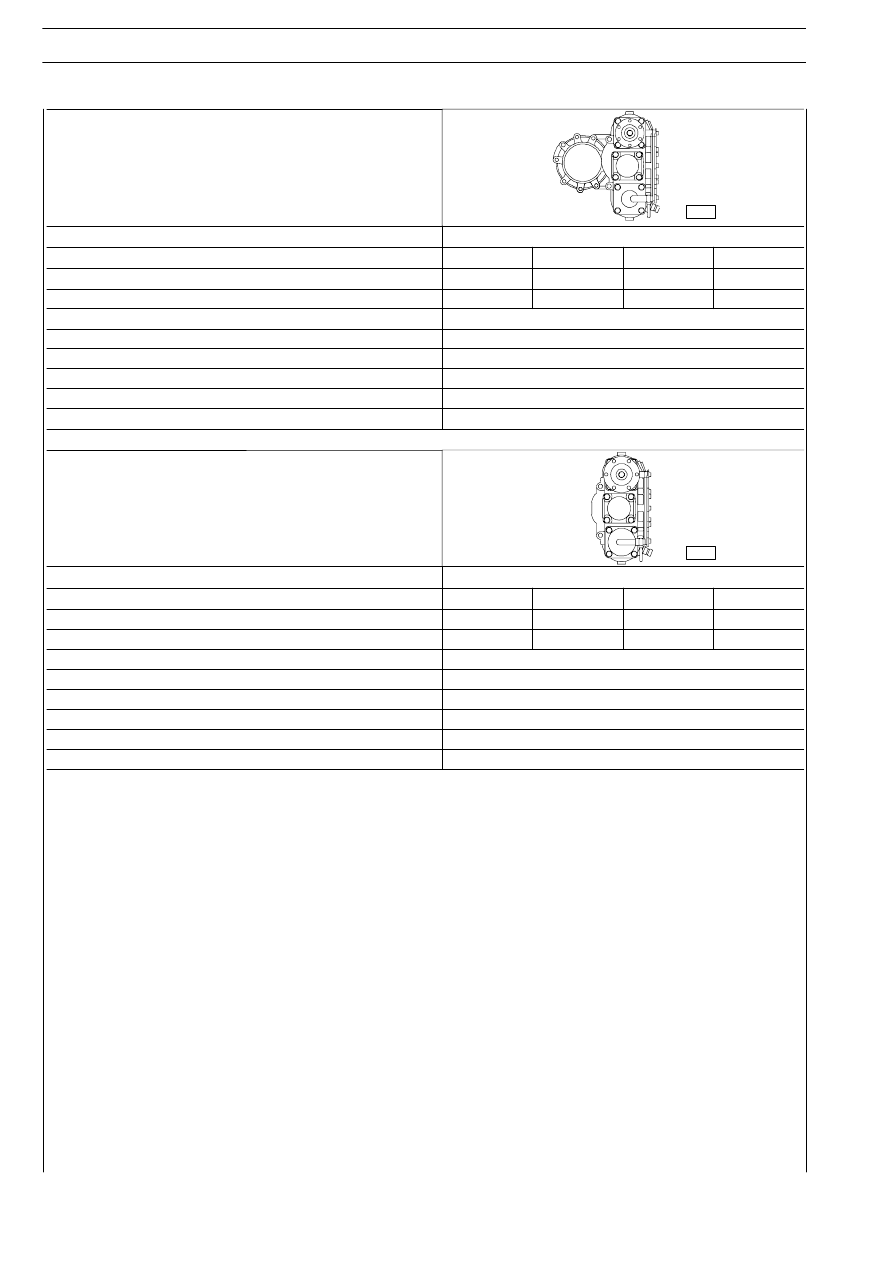

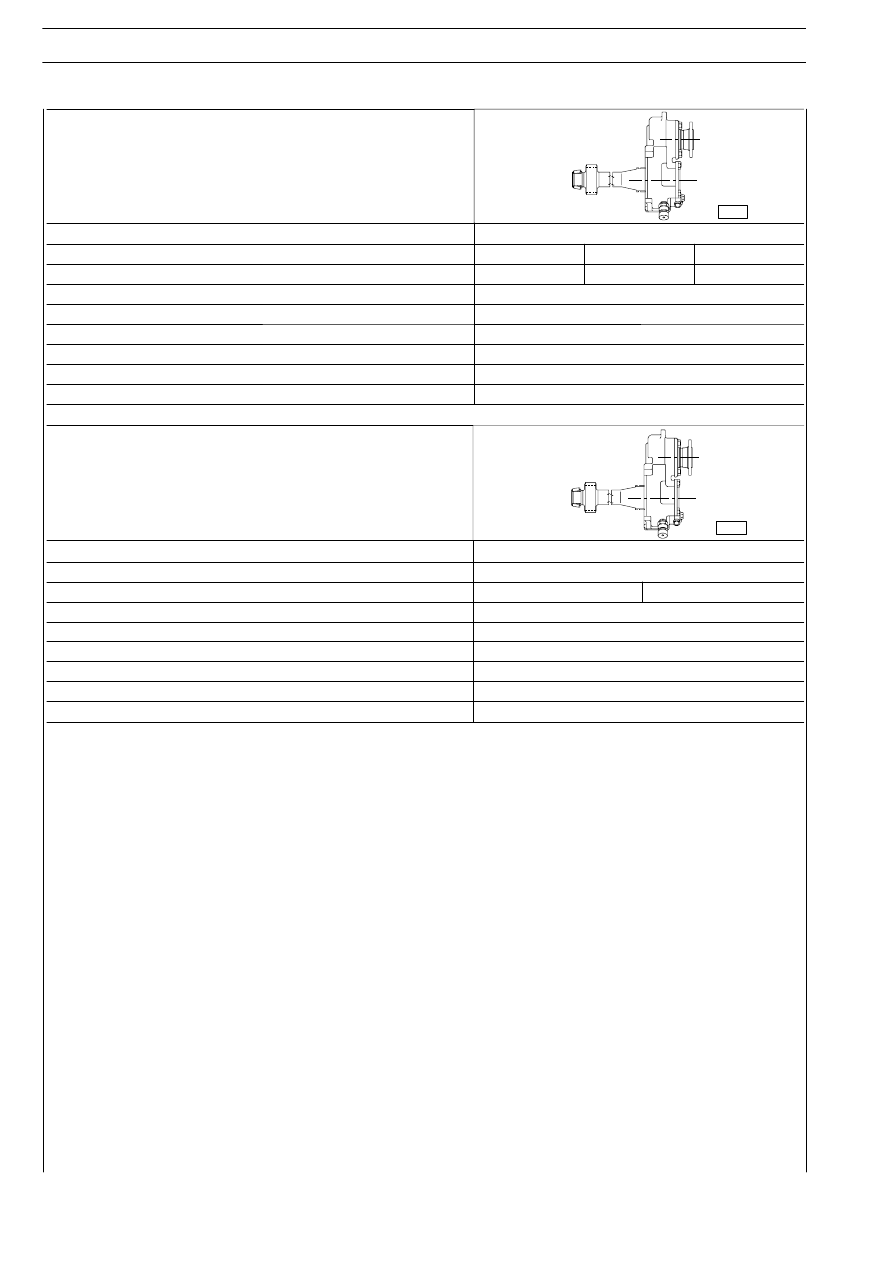

CARATTERISTICHE E DATI

PRESE DI FORZA ZF (nuova versione)

Per cambi di velocità:
- ZF 9 S 109

78053

TIPO

N109/10b

Rapporto n

° giri uscita PTO/n° giri motore:

0,88

1,08

1,42

Coppia prelevabile dal cambio continuativa

Nm

630

530

410

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con flangia

Comando

pneumatico

Peso

kg

23

Applicazione

sulla parte posteriore del cambio di velocità

Quantità olio

l

1

PRESE DI FORZA ZF (nuova versione)

Per cambi di velocità:
- ZF 9 S 109

78053

TIPO

N109/10c

Rapporto n

° giri uscita PTO/n° giri motore:

Coppia prelevabile sul cambio continuativa

Nm

630

530

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con attacco pompa

Comando

pneumatico

Peso

kg

23

Applicazione

sulla parte centrale del cambio di velocità

Quantità olio

l

1

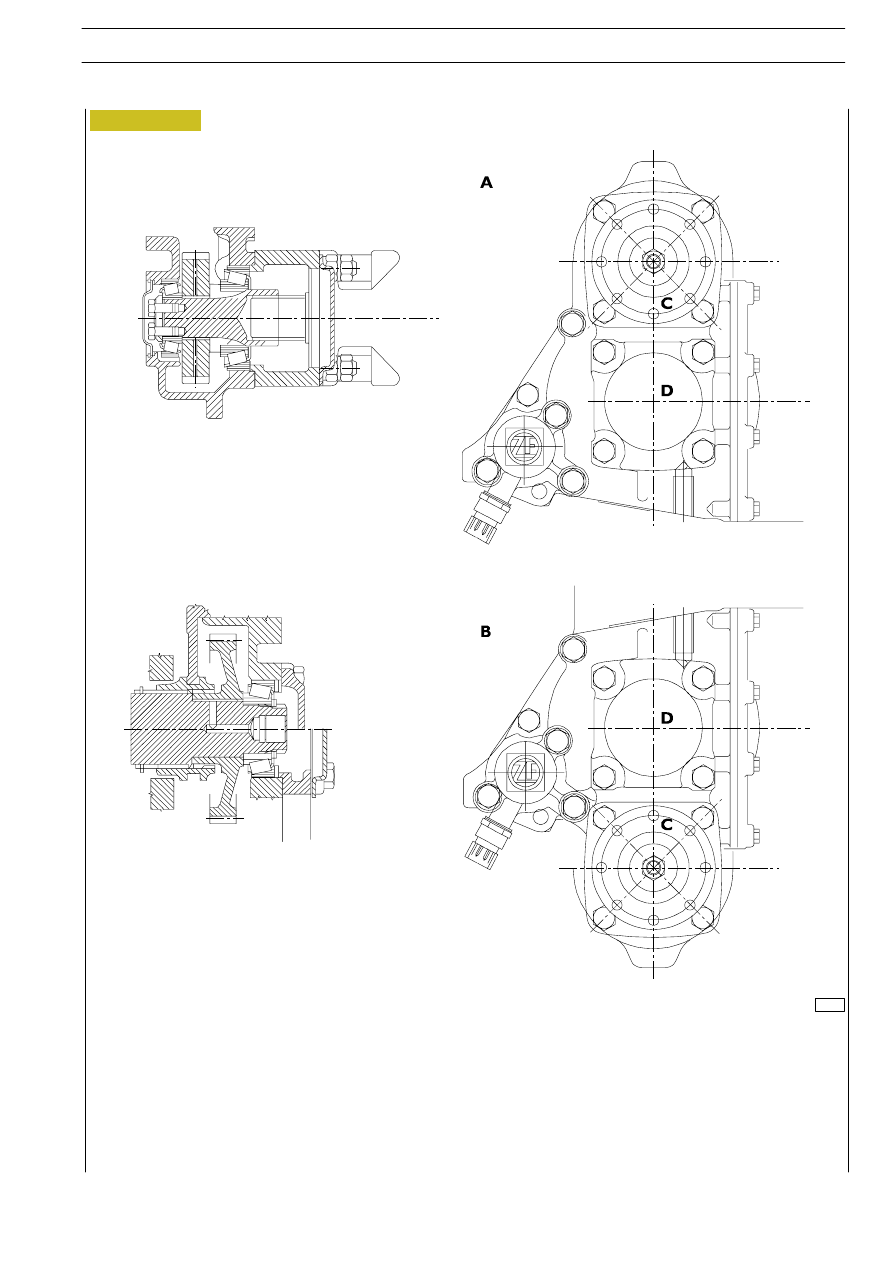

Figura 10

Sezione in posizione C per l’installazione della pompa

PRESA DI FORZA N109/10b—/10c

A. Disposizione presa di forza in alto
B.

Disposizione presa di forza in basso

Sezione in posizione D sull’uscita moto

79088

PRESE DI FORZA

263

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

264

PRESE DI FORZA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

CARATTERISTICHE E DATI

PRESE DI FORZA ZF (nuova versione)

Per cambi di velocità:
- ZF 16 S 151/181/221

79090

TIPO

N221/10b

N

° di ordinazione

K2

8870532

8870533

8870534

8870535

Rapporto n

° giri uscita PTO/n° giri motore:

1,13/0,95

1,35/1,14

1,09/1,75

2,00/1,68

Coppia prelevabile dal cambio continuativa

Nm

870

730

560

470

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con flangia

Comando

pneumatico

Peso

kg

15

Applicazione

sulla parte posteriore del cambio di velocità

Quantità olio

l

1

PRESE DI FORZA ZF (nuova versione)

Per cambi di velocità:
- ZF 16 S 151/181/221 con Intarder

79091

TIPO

N221/10b

N

° di ordinazione

K2

8870339

8870340

8870341

8870325

Rapporto n

° giri uscita PTO/n° giri motore:

1,13/0,95

1,35/1,14

1,09/1,75

2,00/1,68

Coppia prelevabile dal cambio continuativa

Nm

870

730

560

470

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con flangia

Comando

pneumatico

Peso

kg

15

Applicazione

sulla parte posteriore del cambio di velocità

Quantità olio

l

1

PRESE DI FORZA

265

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

CARATTERISTICHE E DATI

PRESE DI FORZA ZF (nuova versione)

Per cambi di velocità:
- ZF 16 S 151/181/221

79097

79090

TIPO

N221/10c

N221/10c—PL

N

° di ordinazione

K2

8070536

8870537

8870538

Rapporto n

° giri uscita PTO/n° giri motore:

1,13/0,95

1,35/1,14

1,13/0,95

Coppia prelevabile dal cambio continuativa

Nm

870

730

730

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con attacco pompa

Comando

pneumatico

Peso

kg

15

Applicazione

sulla parte posteriore del cambio di velocità

Quantità olio

l

1

PRESE DI FORZA ZF (nuova versione)

Per cambi di velocità:
- ZF 16 S 151/181/221 con Intarder

79091

TIPO

N

° di ordinazione

K2

8070543

8870544

Rapporto n

° giri uscita PTO/n° giri motore:

1,13/0,95

1,35/1,14

Coppia prelevabile sul cambio continuativa

Nm

870

730

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con attacco pompa

Comando

pneumatico

Peso

kg

15

Applicazione

sulla parte centrale del cambio di velocità

Quantità olio

l
