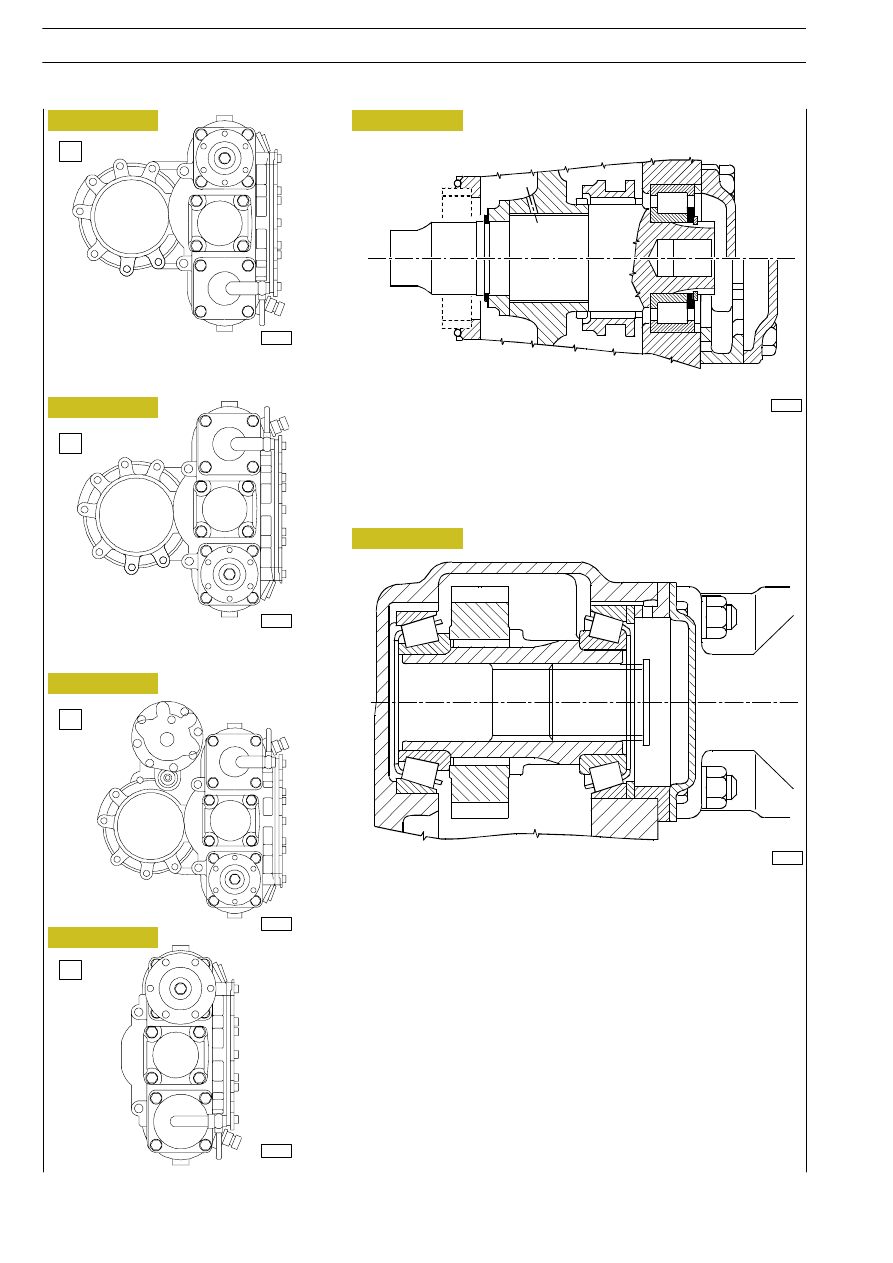

Figura 11

Presa di forza N221/10b—/10c

con uscita moto in alto

CAMBI DI VELOCITÀ ZF 16 S 151/181/221

1.

Presa di forza N221/10b—/10c con uscita moto in alto

2.

Presa di forza N221/10b—/10c con uscita moto in basso

3.

Presa di forza N221/10c—PL

CAMBI DI VELOCITÀ ZF 16 S 151/181/221 con Intarder

4.

Presa di forza N221/10b—/10c con uscita moto in basso

79096

79092

Presa di forza N221/10b—/10c

con uscita moto in basso

79093

79094

79098

79095

Sezione in posizione D sull’uscita moto

Sezione in posizione C per installazione

Figura 12

Figura 13

Figura 14

Figura 15

Figura 16

D

C

1

2

3

4

266

PRESE DI FORZA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Figura 17

48984

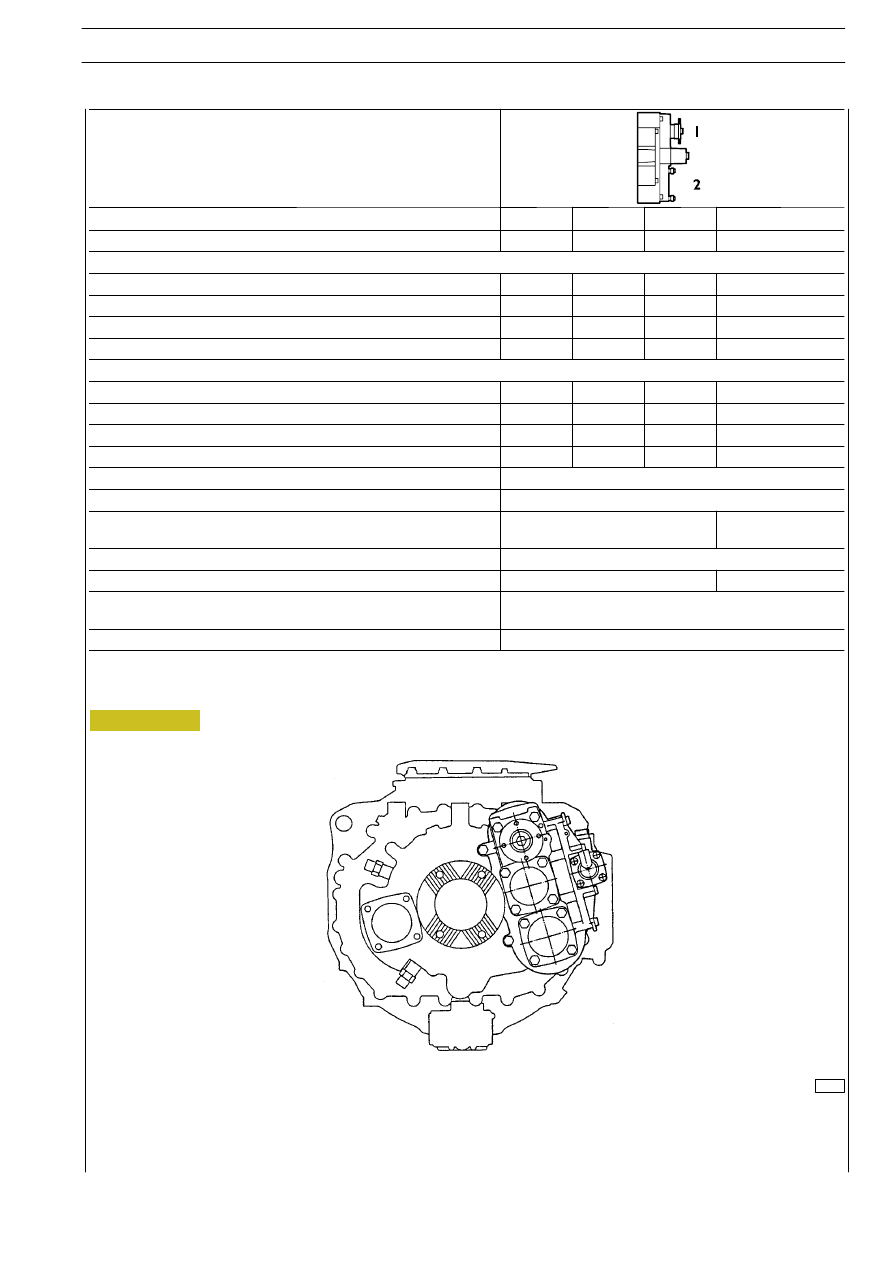

SCHEMA APPLICAZIONE PRESE DI FORZA

PRESE DI FORZA

267

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

CARATTERISTICHE E DATI

PRESE DI FORZA ZF

Per cambi di velocità:
- EuroTronic Automated 12 AS 2301 D.D./O.D.

TIPO

N AS/10 N AS/10 N AS/10

N AS/10b+c

N

° di ordinazione

8866613

8866614

8866615

8866617

USCITA MOTO I

Rapporto di trasmissione

2,56

2,35

1,85

1,85

Rapporto n

° giri uscita PTO/n° giri motore:

1,95

1,79

1,41

1,41

Coppia nominale all’uscita PTO a 1500 giri/min

Nm

300

330

430

330

Coppia prelevabile sul cambio

Nm

769

776

795

776

USCITA MOTO 2

Rapporto di trasmissione

—

—

—

0,93

Rapporto n

° giri uscita PTO/n° giri motore:

1,12

1,12

1,12

1,12

Coppia nominale all’uscita PTO a 1500 giri/min

Nm

—

—

—

670

Coppia prelevabile sul cambio

Nm

—

—

—

993

Durata prevista alla coppia nominale e a 1500 giri/minuti in uscita ore

500

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con flangia

attacco flangia e

con attacco pompa

Comando

pneumatico

Peso applicato sul baricentro

N

206

225

Applicazione

all’albero secondario sulla parte posteriore del

cambio di velocità

Quantità olio da aggiungere alla scatola cambio

dm

3

—

P.T.O. = PRESA DI FORZA

268

PRESE DI FORZA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

CARATTERISTICHE E DATI

PRESE DI FORZA ZF

Per cambi di velocità:
- EuroTronic Automated 12 AS 2301 D.D./O.D.

TIPO

N AS/10b

N AS/10b+c

N

° di ordinazione

—

—

USCITA MOTO I

Rapporto di trasmissione
- 12 AS 2301 D.D.
- 12 AS 2301 O.D.

1,92
2,15

1,21
1,23

Coppia prelevabile sul cambio continuativa:
- 12 AS 2301 D.D.

Nm

- 12 AS 2301 O.D.

Nm

400
490

670
720

USCITA MOTO 2

Rapporto di trasmissione
- 12 AS 2301 D.D.
- 12 AS 2301 O.D.

1,92
2,15

1,29
1,73

Coppia prelevabile sul cambio continuativa:
- 12 AS 2301 D.D.

Nm

- 12 AS 2301 O.D.

Nm

400
490

400
580

Durata prevista alla coppia nominale e a 1500 giri/minuti in uscita ore

—

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con attacco pompa e attacco flangia

Comando

pneumatico

Peso

kg

22

26

Applicazione

all’albero secondario sulla parte posteriore del

cambio di velocità

Quantità olio da aggiungere alla scatola cambio

dm

3

1,201

P.T.O. = PRESA DI FORZA

PRESE DI FORZA

269

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

PRESE DI FORZA HIDROCAR
CARATTERISTICHE E DATI

PRESE DI FORZA HIDROCAR

Per cambi di velocità:
- ZF 9 S 109
- ZF 16 S 151/181/221

TIPO

1801

N

° di ordinazione

8870285

8851441

8851443

- ZF 9 S 109

•

- ZF 16 S 151/181/221 O.D.

•

- ZF 16 S 151/181/221 O.D. con Intarder

•

Rapporto di trasmissione

0,72

0,92/0,77

0,92/0,77

Coppia prelevabile

Nm

590

590

590

Peso

kg

4,7

4,7

4,7

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con flangia

Comando

pneumatico

PRESE DI FORZA HIDROCAR

Per cambi di velocità:
- ZF 9 S 109
- ZF 16 S 151/181/221

TIPO

1802

N

° di ordinazione

8870291

8851445

8851448

- ZF 9 S 109

•

- ZF 16 S 151/181/221 O.D.

•

- ZF 16 S 151/181/221 O.D. con Intarder

•

Rapporto di trasmissione

0,93

1,2/1,0

1,2/1,0

Coppia prelevabile

Nm

295

295

295

Peso

kg

8

8

8

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore con attacco pompa

Comando

pneumatico

P.T.O. = PRESA DI FORZA
