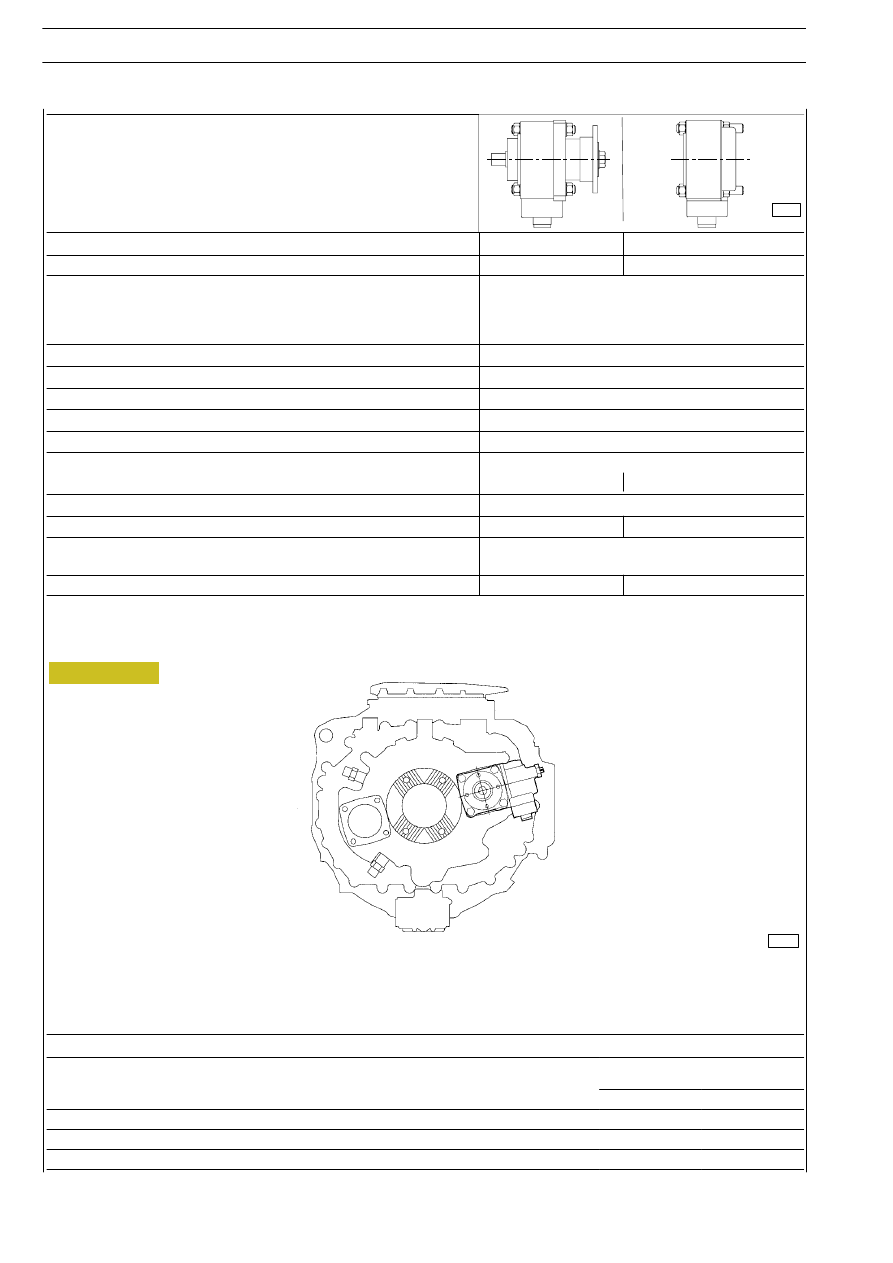

Figura 1

SCHEMA APPLICAZIONE PRESE DI FORZA CAMBIO DI VELOCITÀ EUROTRONIC AUTOMATED

254

PRESE DI FORZA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

CARATTERISTICHE E DATI

PRESE DI FORZA ZF

Per cambi di velocità:
- EuroTronic Automated 12 AS 2301

79020

TIPO

N71

/IB

N71

/IC

N

° di ordinazione

8866600

8866601

Rapporto n

° giri uscita PTO/n° giri motore:

- normale
- surmoltiplicato
- ridotto

0,82

—
—

Rapporto n

° giri uscita PTO/n° giri ingresso P.T.O.

1

Coppia nominale all’uscita PTO a 1500 giri/min

Nm

1000

Durata prevista alla coppia nominale e a 1500 giri/minuti in uscita ore

500

Coppia prelevabile sul cambio

Nm

1000

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore

p

(

)

con flangia

con attacco pompa

Comando

pneumatico

Peso applicato sul baricentro

N

68,5

45

Applicazione

all’albero secondario sulla parte posteriore del cam-

bio di velocità

Peso

kg

7

4,5

P.T.O. = PRESA DI FORZA

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

kgm

Prigionieri M12 per fissaggio presa di forza

20

2

Dadi M12 per prigionieri fissaggio presa di forza o pompa olio

79

7,9

Dadi M12 per fissaggio pompa olio (solo N71/1C senza cuscinetto a rulli)

46

4,6

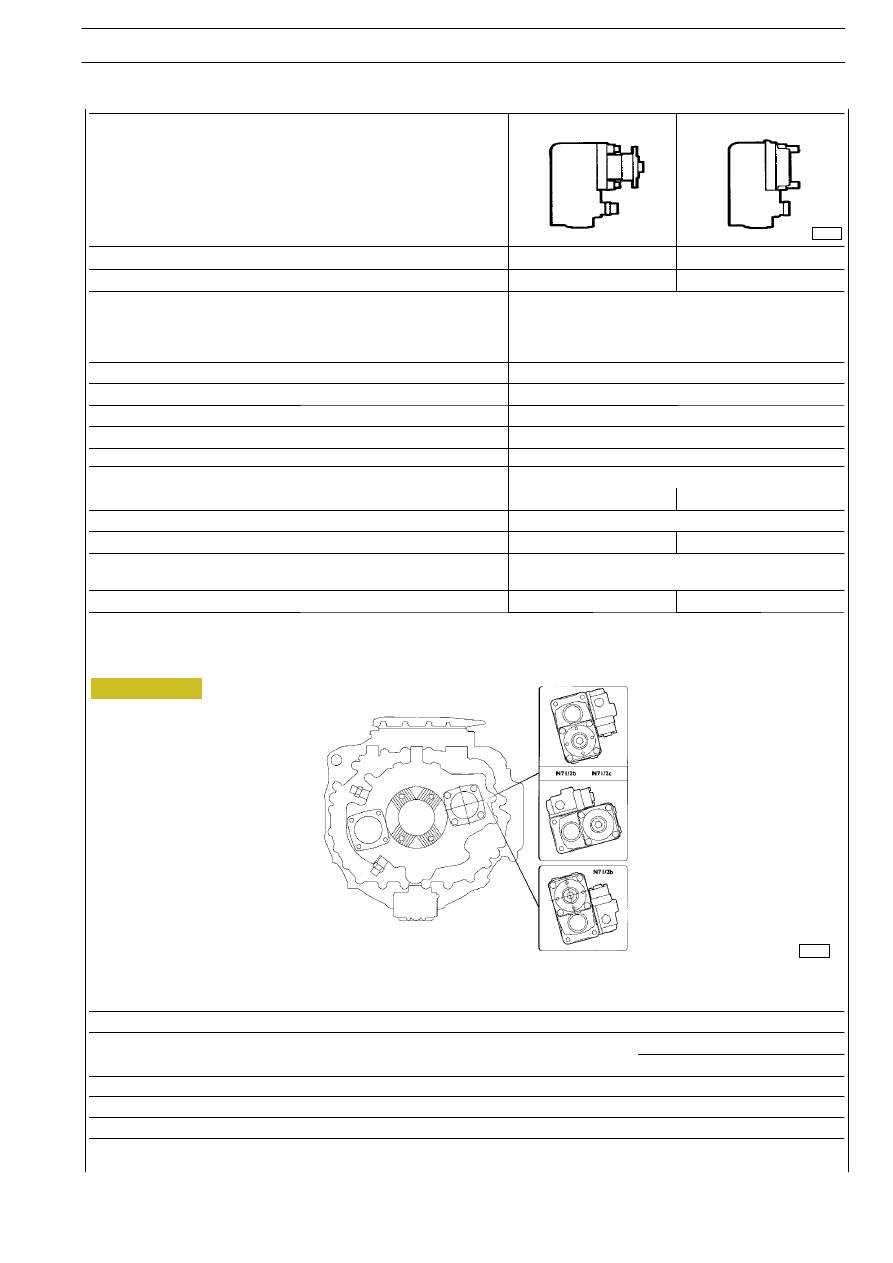

Figura 2

48980

SCHEMA APPLICAZIONE PRESE DI FORZA CAMBI DI VELOCITÀ EUROTRONIC AUTOMATED

PRESE DI FORZA

255

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

CARATTERISTICHE E DATI

PRESE DI FORZA ZF

Per cambi di velocità:
- EuroTronic Automated 12 AS 2301

48979

TIPO

N71/2B

N71/2C

N

° di ordinazione

8866603

8866604

Rapporto n

° giri uscita PTO/n° giri motore:

- normale
- surmoltiplicato
- ridotto

1,08

—
—

Rapporto n

° giri uscita PTO/n° giri ingresso P.T.O.

1,318

Coppia nominale all’uscita PTO a 1500 giri/min

Nm

300

Durata prevista alla coppia nominale e a 1500 giri/minuti in uscita ore

500

Coppia prelevabile sul cambio

395

Senso di rotazione

senso del motore

Tipo uscita moto (senso di marcia veicolo)

posteriore

con flangia

con attacco pompa

Comando

pneumatico

Peso applicato sul baricentro

N

108

88

Applicazione

all’albero secondario sulla parte posteriore del cambio

di velocità

Peso

kg

11

9

P.T.O. = PRESA DI FORZA

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

kgm

Prigionieri M12 per fissaggio presa di forza

20

2

Dadi M12 per prigionieri fissaggio presa di forza o pompa olio

76

7,6

Dadi M12 per fissaggio pompa olio (solo N71/2C senza cuscinetto a rulli).

46

4,6

48989

Figura 3

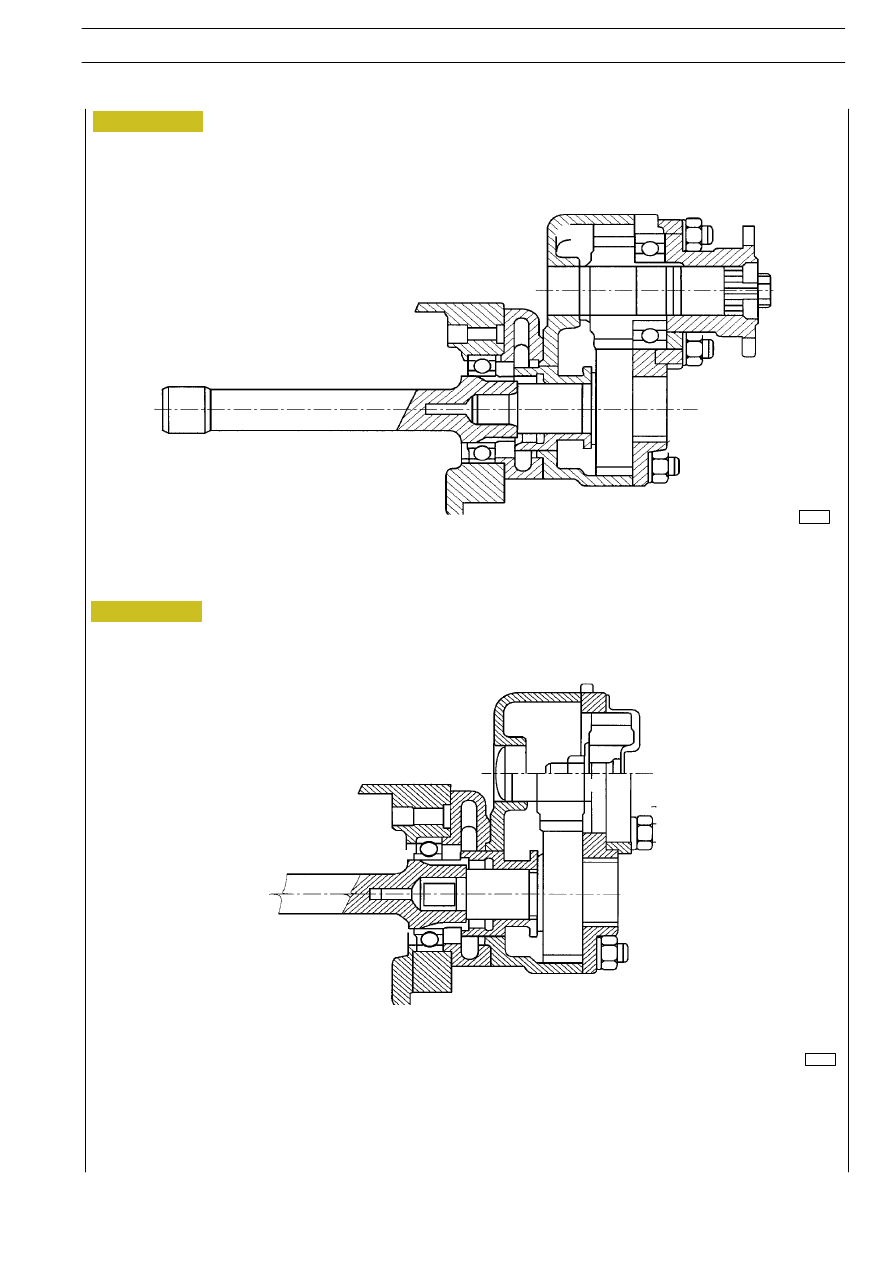

SEZIONE SULLA PRESA DI FORZA N71/IB

Figura 4

48990

SEZIONE SULLA PRESA DI FORZA N71/IC

256

PRESE DI FORZA

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Figura 5

48991

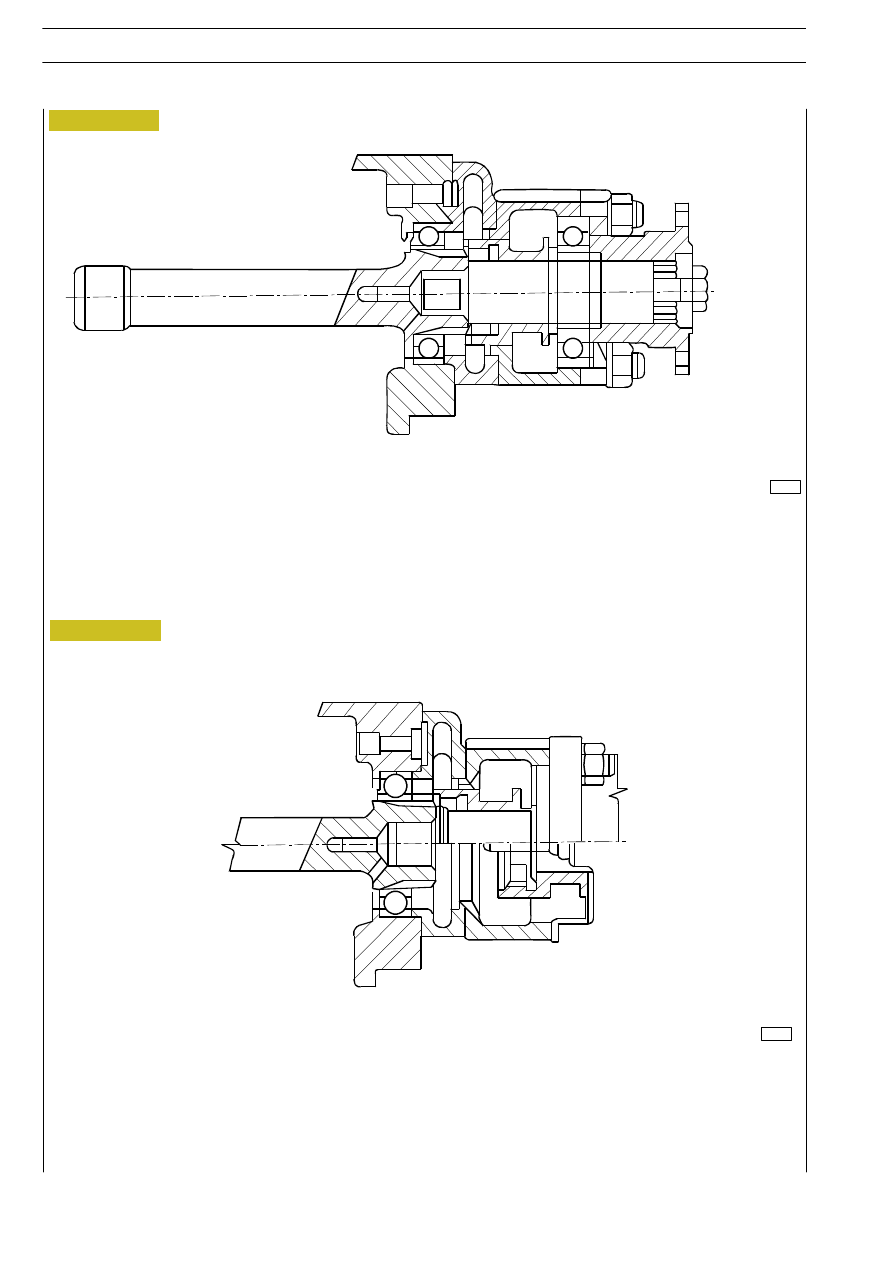

SEZIONE SULLA PRESA DI FORZA N71/2B

48992

Figura 6

SEZIONE SULLA PRESA DI FORZA N72C
