Iveco Stralis AT/AD. Manuale - parte 132

Figura 22

Figura 23

Figura 24

Figura 25

Figura 26

Figura 27

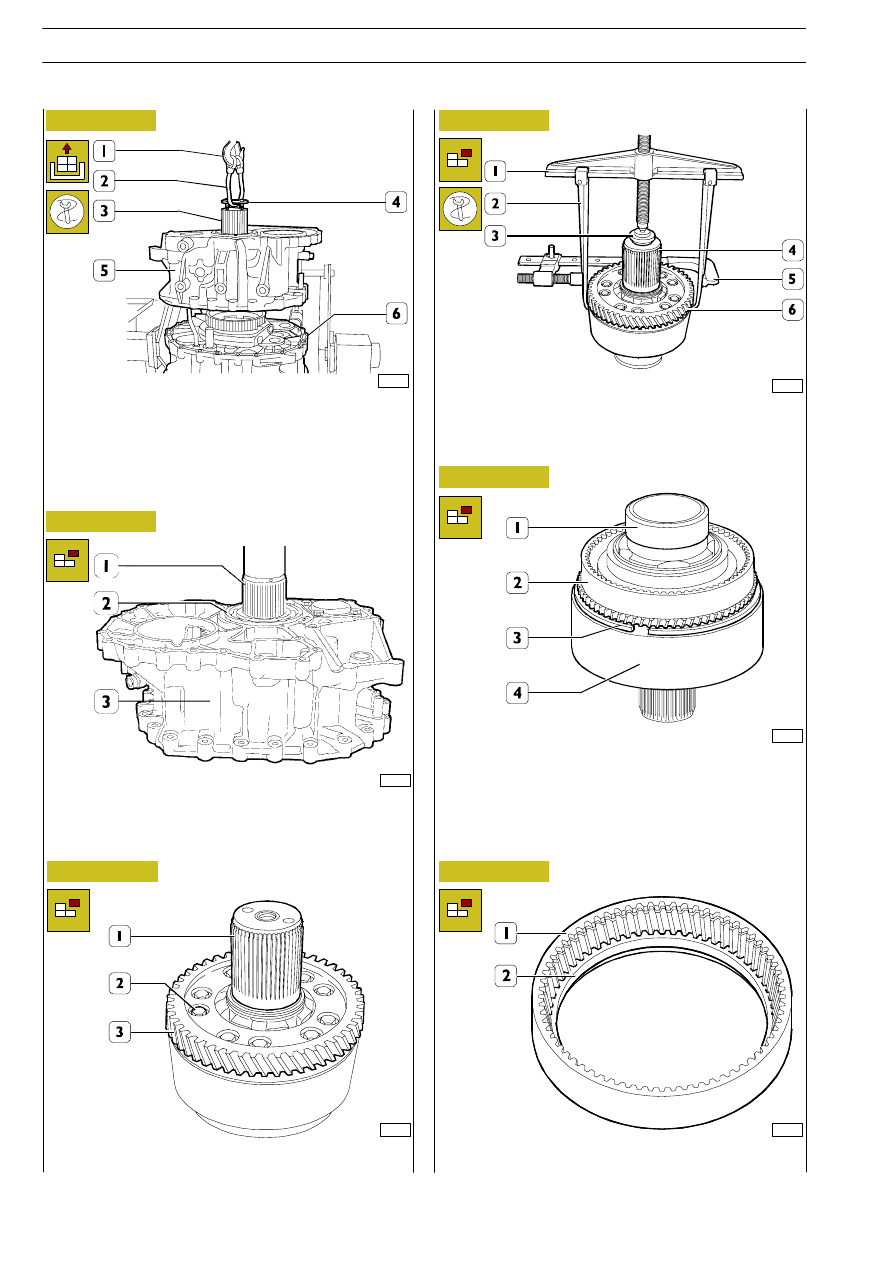

Con pressa estrarre l’albero portasatelliti (1) G.R.E. dal cusci-
netto a sfere (2) di supporto. Capovolgere la scatola poste-
riore (3) e estrarre il cuscinetto a sfere (2).

Rimuovere le viti (2) fissaggio ingranaggio (3) all’albero porta-
satelliti (1).

Con estrattore costituito da: ponte 99341004 (1), i tiranti
99341012 (2), blocchetto di reazione 99345056 (3) e stret-
toio 99341015 (5), estrarre l’ingranaggio (6) dall’albero por-
tasatelliti (4).

Con un cacciavite rimuovere l’anello elastico (3) che vincola
la corona a dentatura interna (4) alla corona a dentatura
esterna (2) e smontare le stesse dal G.R.E. (1).

Sfilare l’anello dentato (2) dalla corona a dentatura interna
(1).

70942

48941

70836

70941

70837

Smontaggio G.R.E

Applicare la piastrina (4) fissaggio flangia su albero portasatel-
liti (3), lasciando una luce sufficiente al passaggio della funa
(2).
Agganciare la fune ad un paranco (1) e staccare la scatola po-
steriore (5) dalla scatola centrale (6).

85851

208

CAMBIO DI VELOCITÀ 12 AS 2301 D.D./O.D. EuroTronic con Intarder

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Figura 28

Figura 29

Figura 30

Figura 31

Figura 32

Figura 33

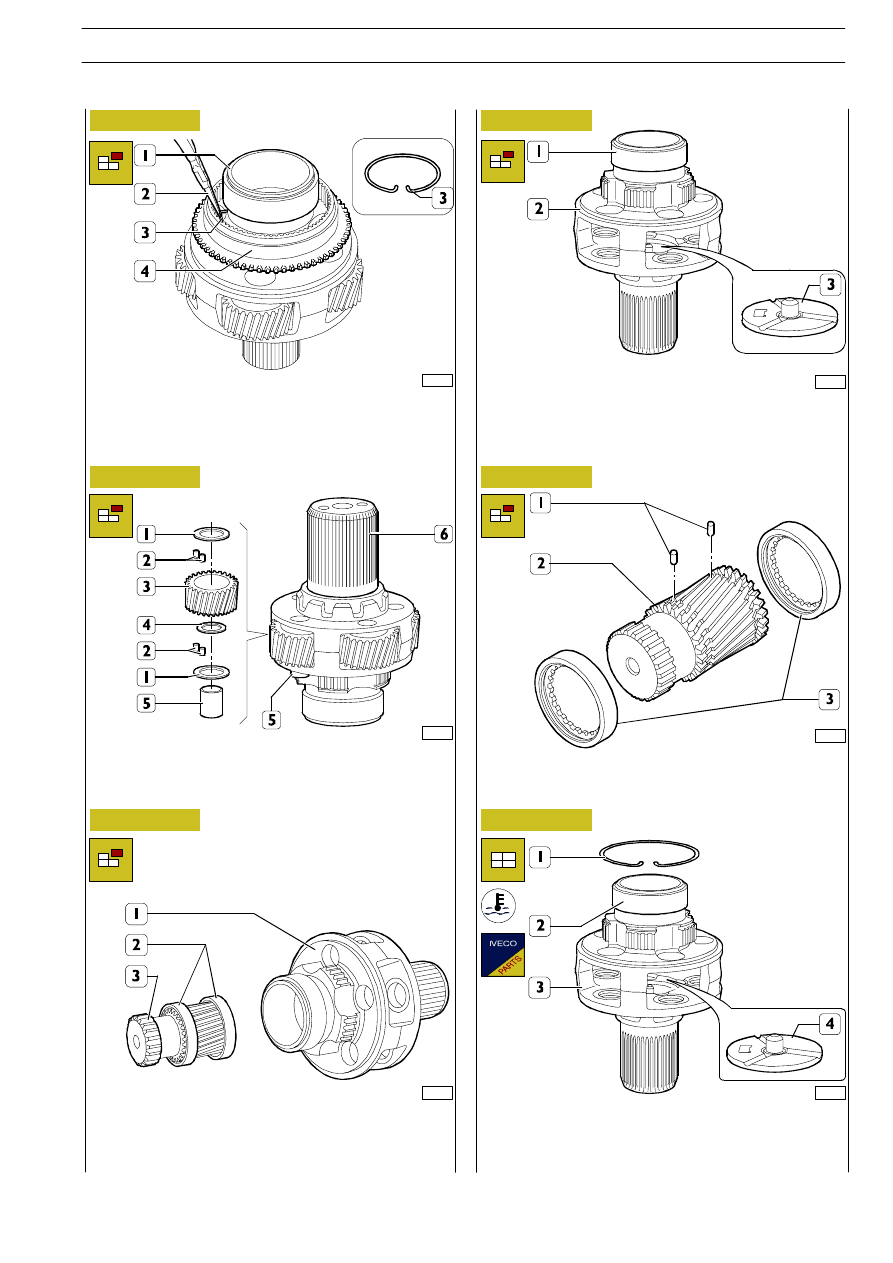

Con pinza (2) stringere le estremità dell’anello elastico (3) e
smontare il corpo di accoppiamento (4) dall’albero (1) G.R.E.

Con punzone , sfilare i perni (5) dall’albero portasatelliti (6).
Togliere dall’albero porta—satelliti (6) i satelliti (3) completi di
rullini (2), anelli di rasamento (1 e 4).

Sfilare dall’albero portasatelliti (1) l’alberino dentato (3) com-
pleto di anelli (2).

Con estrattore idoneo smontare l’anello (1) del cuscinetto
a rulli dall’albero portasatelliti (2). Con punzone estrarre
dall’interno dell’albero portasatelliti (2) il disco (3).

Estrarre una delle spine (1) dall’alberino dentato (2) e sfilare
da quest’ultimo gli anelli (3).

Montaggio G.R.E.

Scaldare l’anello interno (2) del cuscinetto a rulli e montarlo
sull’albero portasatelliti (3).
Montare l’anello elastico (1). Montare il disco (4).

70838

70842

70839

71841

70840

70844

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D. con Intarder

209

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

70943

Figura 34

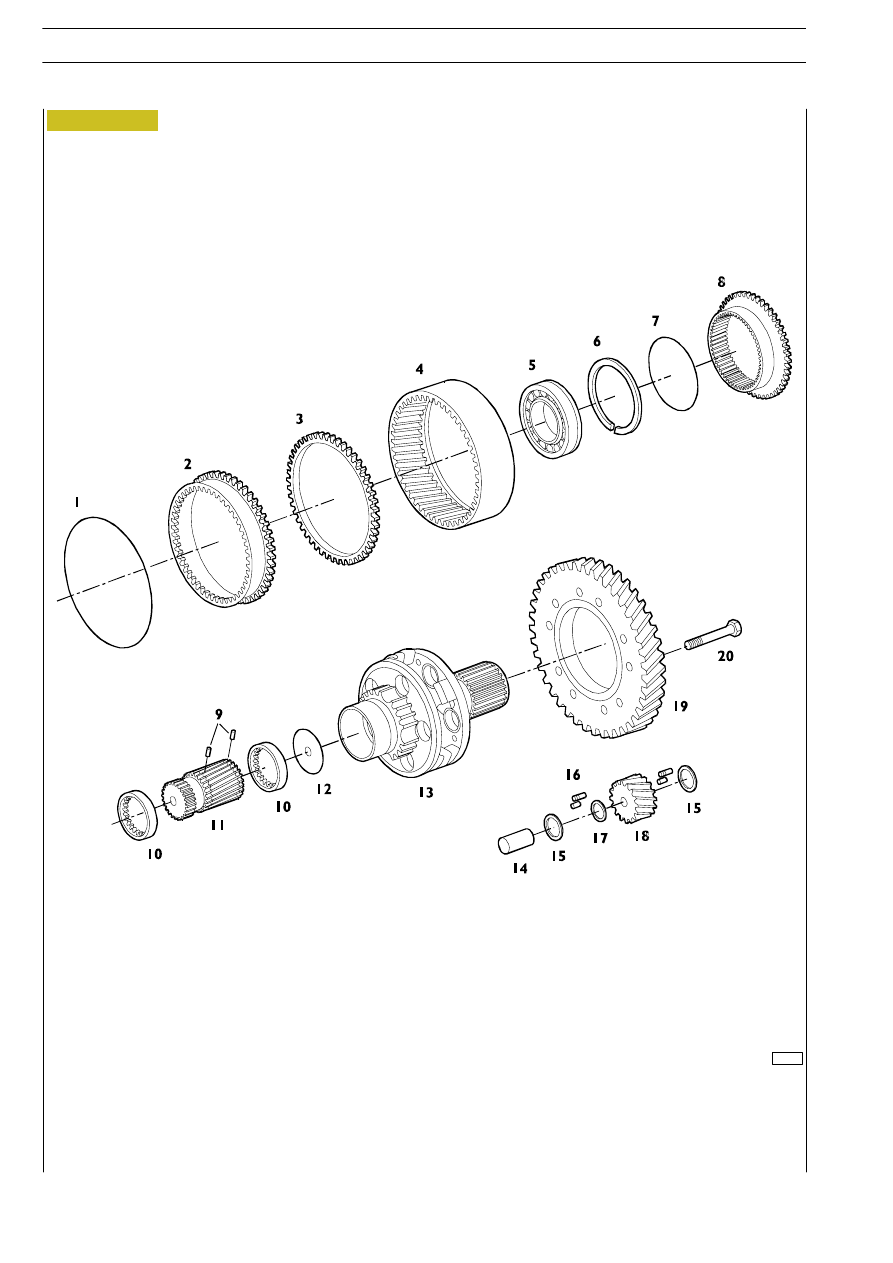

PARTICOLARI COMPONENTI IL G.R.E.

1. Anello elastico — 2. Corona a dentatura esterna — 3. Anello dentato — 4. Corona a dentatura interna — 5. Cuscinetto —

6. Anello elastico — 7. Anello elastico — 8. Corpo di accoppiamento — 9. Spine — 10. Anello — 11. Alberino dentato —

12. Disco — 13. Albero portasatelliti — 14. Perno — 15. Anello di rasamento — 16. Rullini — 17. Anello di rasamento —

18. Ingranaggio satellite — 19. Ingranaggio — 20. Vite.

210

CAMBIO DI VELOCITÀ 12 AS 2301 D.D./O.D. EuroTronic con Intarder

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

70845

70982

70840

70983

70941

Figura 35

Figura 36

Figura 37

Figura 38

Figura 39

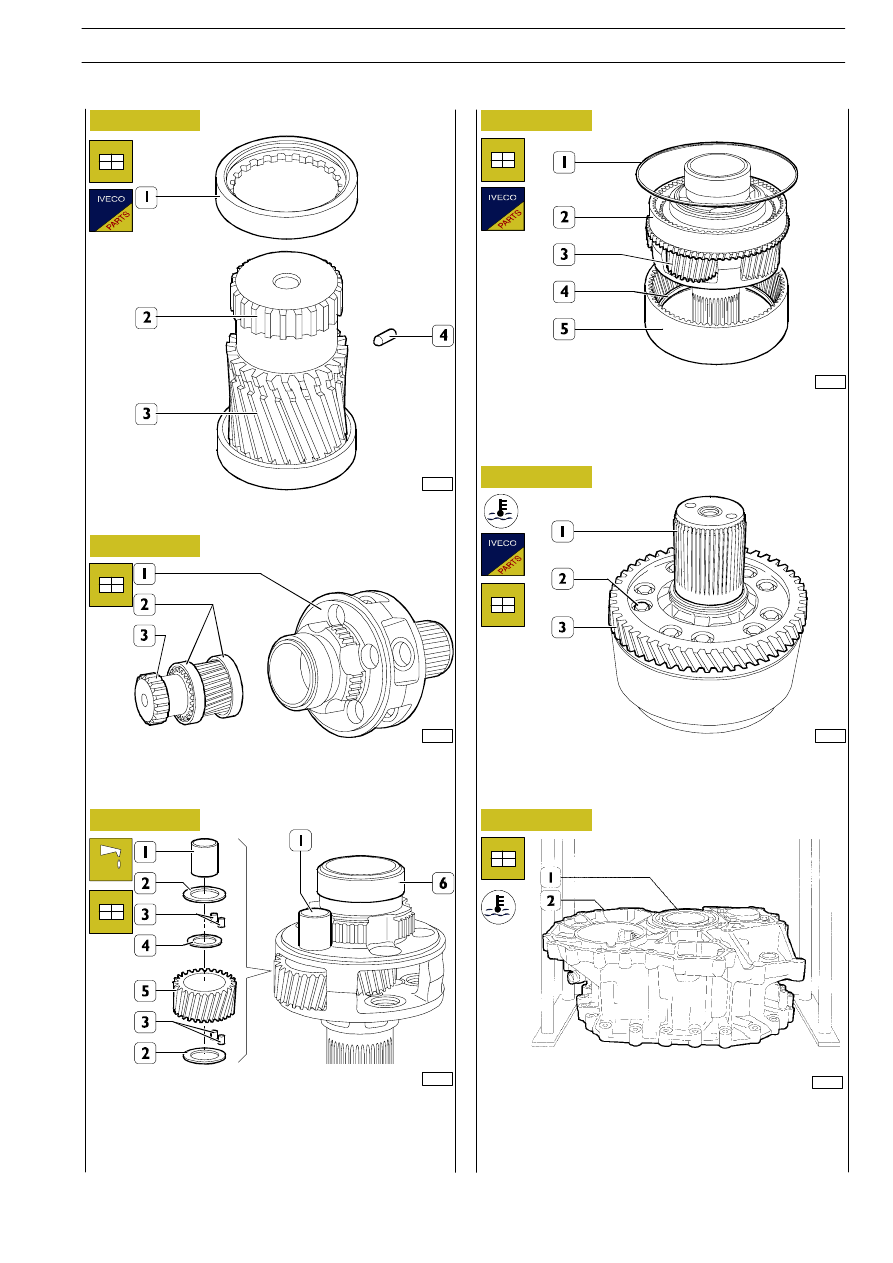

Calettare sull’alberino dentato (2), gli anelli (1 e 3) e montare
la spina (4).

Introdurre nell’albero portasatelliti (1), l’alberino (3) comple-
to di anelli (2).

Spalmare di grasso il foro del satellite (5) e inserire i rulli (3)
con i relativi anelli di rasamento (2 e 4).

Montare i satelliti (5) nell’albero portasatelliti (6) vincolandoli
a quest’ultimo con i perni (1).

Montare sull’albero portasatelliti (3): la corona a dentatura in-
terna (5) completa di anello dentato (4), la corona a dentatu-
ra esterna (2) e vincolare le due corone dentate con l’anello
elastico (1).

Scaldare l’ingranaggio (3) a 120

°C ÷ 130 °C e montarlo

sull’albero portasatelliti (1).

Avvitare le viti (2) di fissaggio e serrarle alla coppia prescritta.

Scaldare la sede del cuscinetto (1) della scatola posteriore (2)
a 90

°C e montare il cuscinetto (1).

48944

Figura 40

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D. con Intarder

211

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
