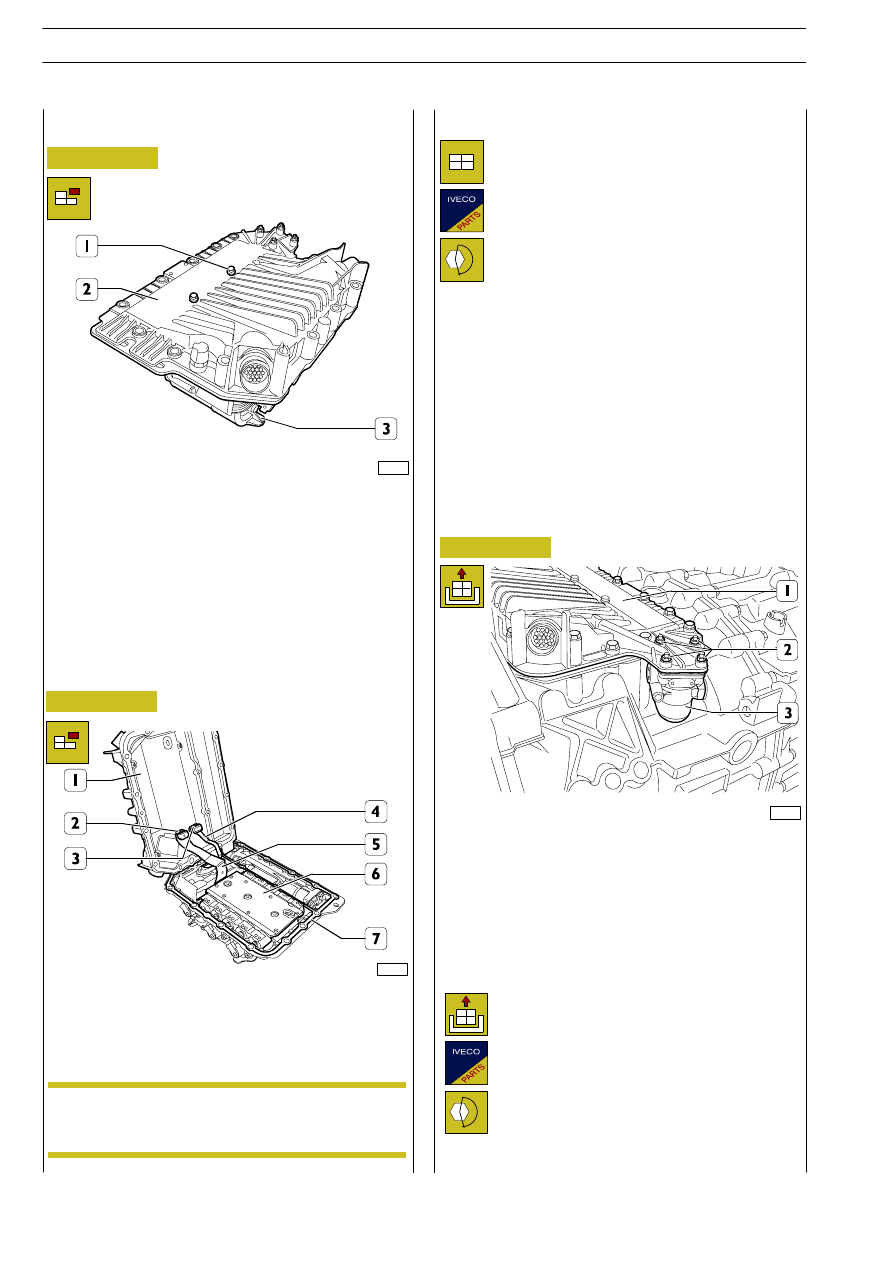

Figura 134
Figura 135
Figura 136
Staccare dal cambio di velocità l’attuale cambio come descrit-
to nel capitolo relativo (op. 530520).
Rimuovere le viti (1) fissaggio coperchio (2) al gruppo elettro-
valvole (3).
Ribaltare il coperchio (1) con particolare cautela per non dan-
neggiare i flex—foil (4 e 5) del gruppo elettrovalvole (6).
Scollegare le connessioni (2 e 3) della centralina elettronica e
riporre il coperchio (1).
Montaggio (vedere Figura 135)
Rimuovere i dadi (2) e staccare la valvola limitatrice di pressio-
ne (3) dall’attuatore (1).
La centralina elettronica è alloggiata nel coperchio
(1) e viene fornita di ricambio unitamente al coper-
chio stesso.
NOTA
Posizionare una nuova guarnizione (7) sul gruppo
elettrovalvole (6).
Collegare le connessioni (2 e 3) alla centralina.
Posizionare il coperchio (1) sul gruppo elettrovalvo-
le (6) avendo cura di piegare correttamente i flex—
foil (4 — 5) senza danneggiarli.
Avvitare le viti (1, Figura 134) e serrarle alla coppia pre-
scritta.
Riattaccare l’attuatore così assemblato al cambio di velo-
cità come descritto nel capitolo relativo.
532446
Sostituzione valvola limitatrice
di pressione stacco
Stacco
Riattacco
Posizionare una nuova guarnizione e riattaccare val-
vola limitatrice di pressione (3) all’attuatore (1) ser-
rando i dadi di fissaggio alla coppia prescritta.
Smontaggio
