Iveco Stralis AT/AD. Manuale - parte 133
48946
70937
Figura 41
Figura 42
Figura 43
Figura 44

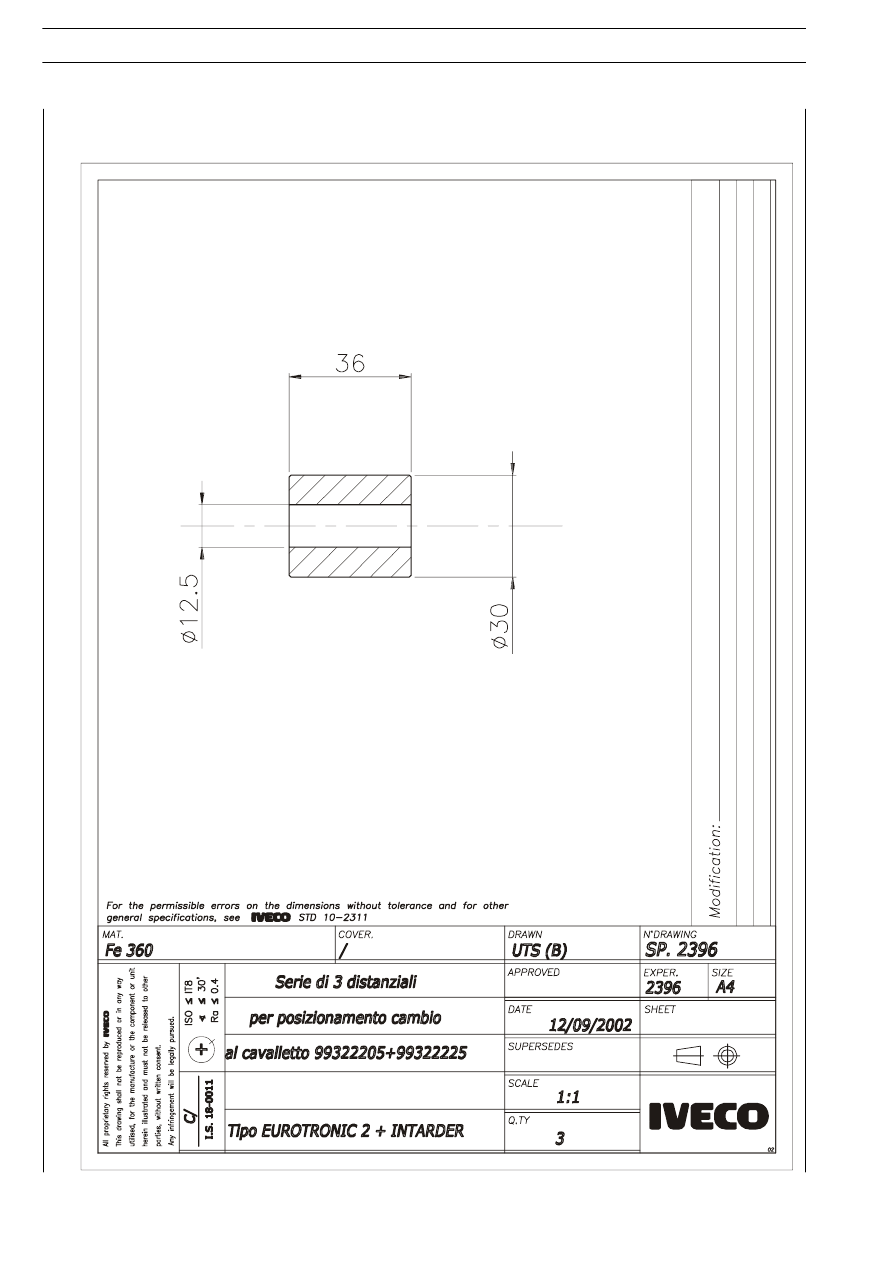

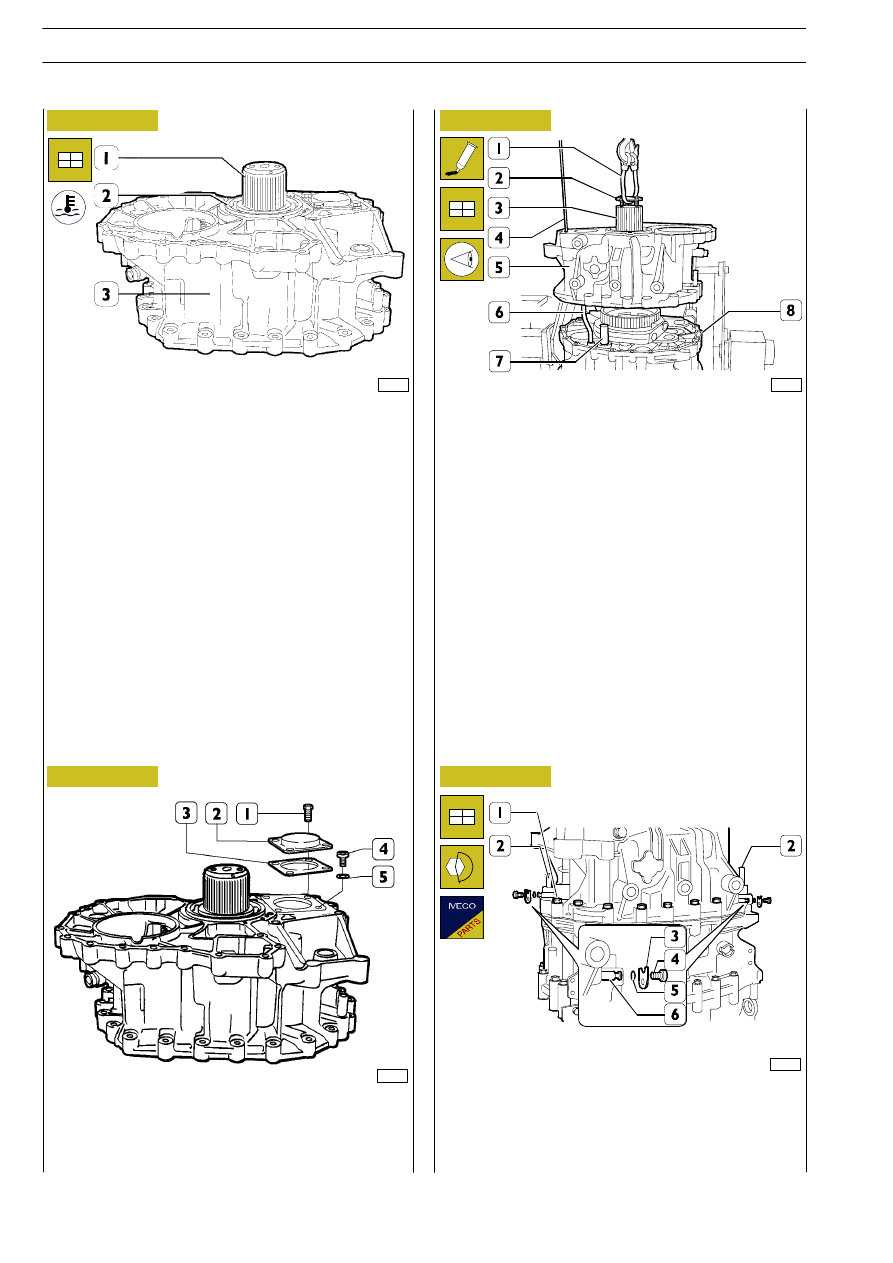

Appoggiare l’albero portasatelliti (1) su un distanziale appro-
priato. Scaldare l’anello interno del cuscinetto (2) a ~ 100
°C
e calettarlo unitamente alla scatola posteriore (3) sull’albero
portasatelliti (1).

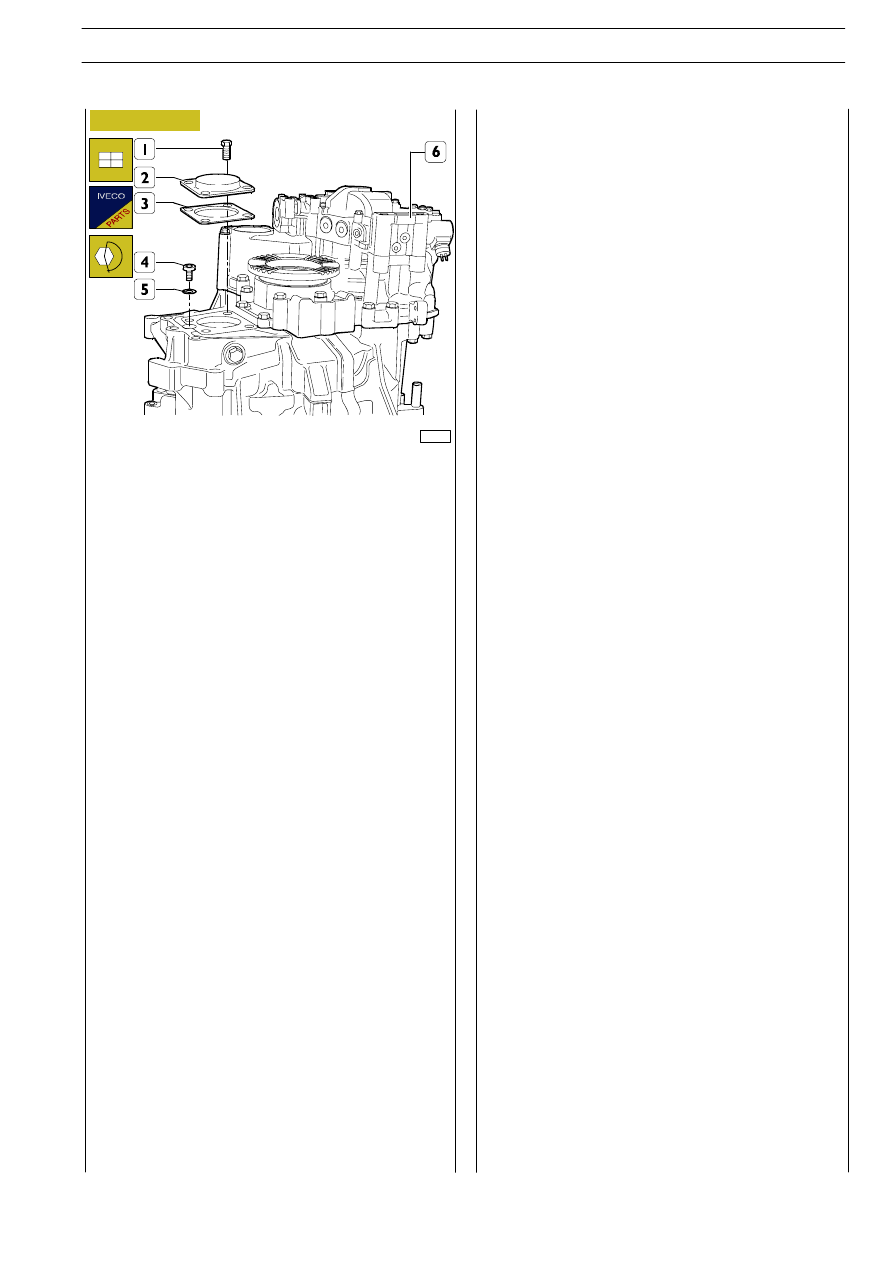

Rimuovere le viti (1) e smontare il coperchio (2) con la guar-
nizione (3). Rimuovere la vite (4) con la rondella di tenuta (5).
Avvitare le viti (1) senza serrarle, inserire le spine di centrag-
gio (2) e chiudere le viti (1) alla coppia prescritta.
Montare i perni (6) di articolazione forcella con nuovi anelli
di tenuta (5) e serrare le viti (4) fissaggio piastrine di ritegno
(3) alla coppia prescritta.
78364
Agganciare la fune ad un paranco e posizionare la scatola po-
steriore (5) coassialmente a quella centrale (8).
Inserire un tondino (4) di diametro appropriato nel foro per
vite (4, Figura 42) e nella tubazione olio (6) per guidare
quest’ultima in sede durante l’abbassamento della scatola po-
steriore (5).
Abbassare la scatola posteriore (5) facendo attenzione che
l’albero portasatelliti, la tubazione olio (6) e l’asta (7) si intro-
ducono correttamente in sede.
85852
Applicare sulla superficie di attacco della scatola centrale (8)
sigillante IVECO 1905685. Applicare all’albero (3), la piastrina
(2) fissaggio albero portasatelliti (3), lasciando una luce suffi-
ciente al passaggio della fune (1).
212
CAMBIO DI VELOCITÀ 12 AS 2301 D.D./O.D. EuroTronic con Intarder
S
TRALIS
AT/AD
Base — Giugno 2004
Print 603.93.333
