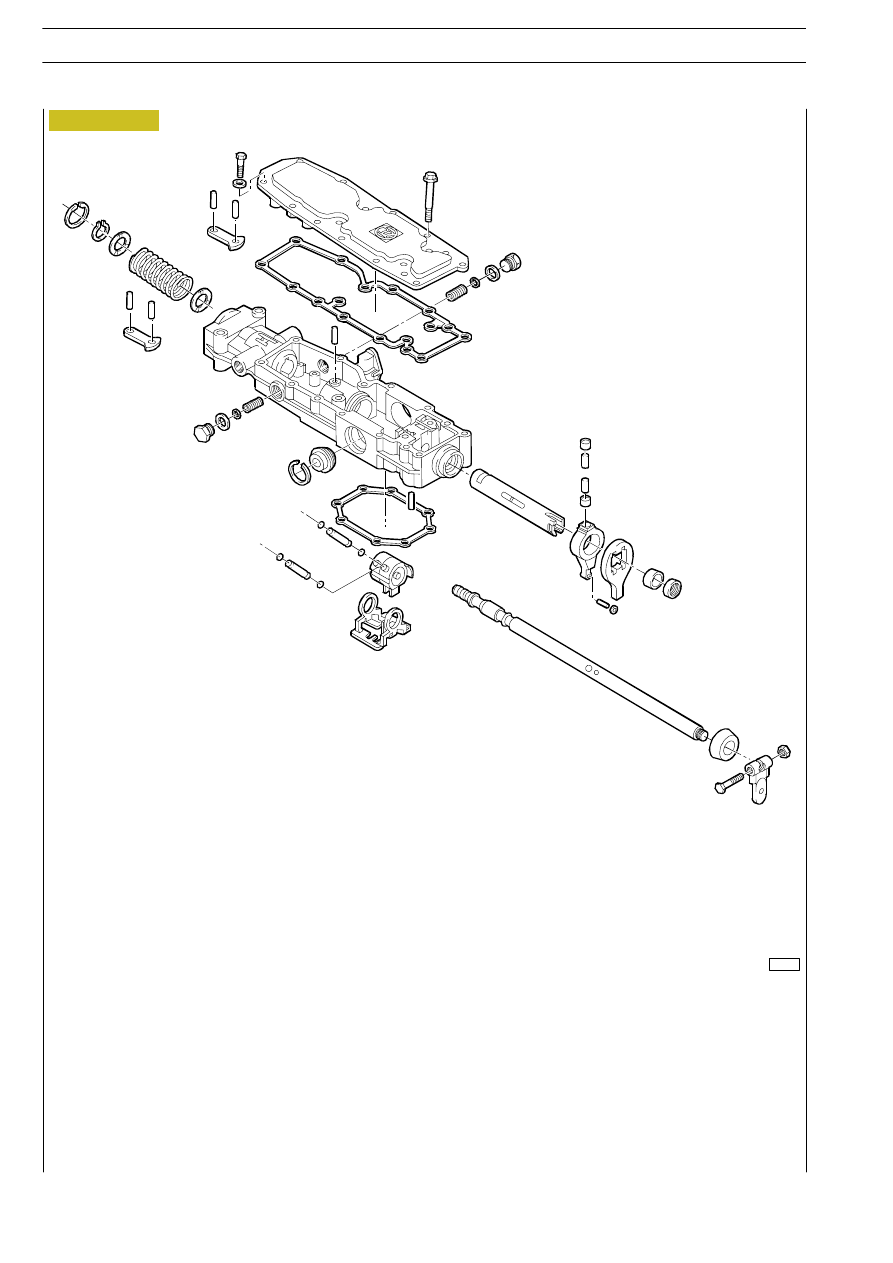

PARTICOLARI COMPONENTI LA SCATOLA COMANDO MARCE

114

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Revi — Ottobre 2005

71114

37329

Figura 39

Figura 40

Figura 41

Figura 42

Figura 43

Figura 44

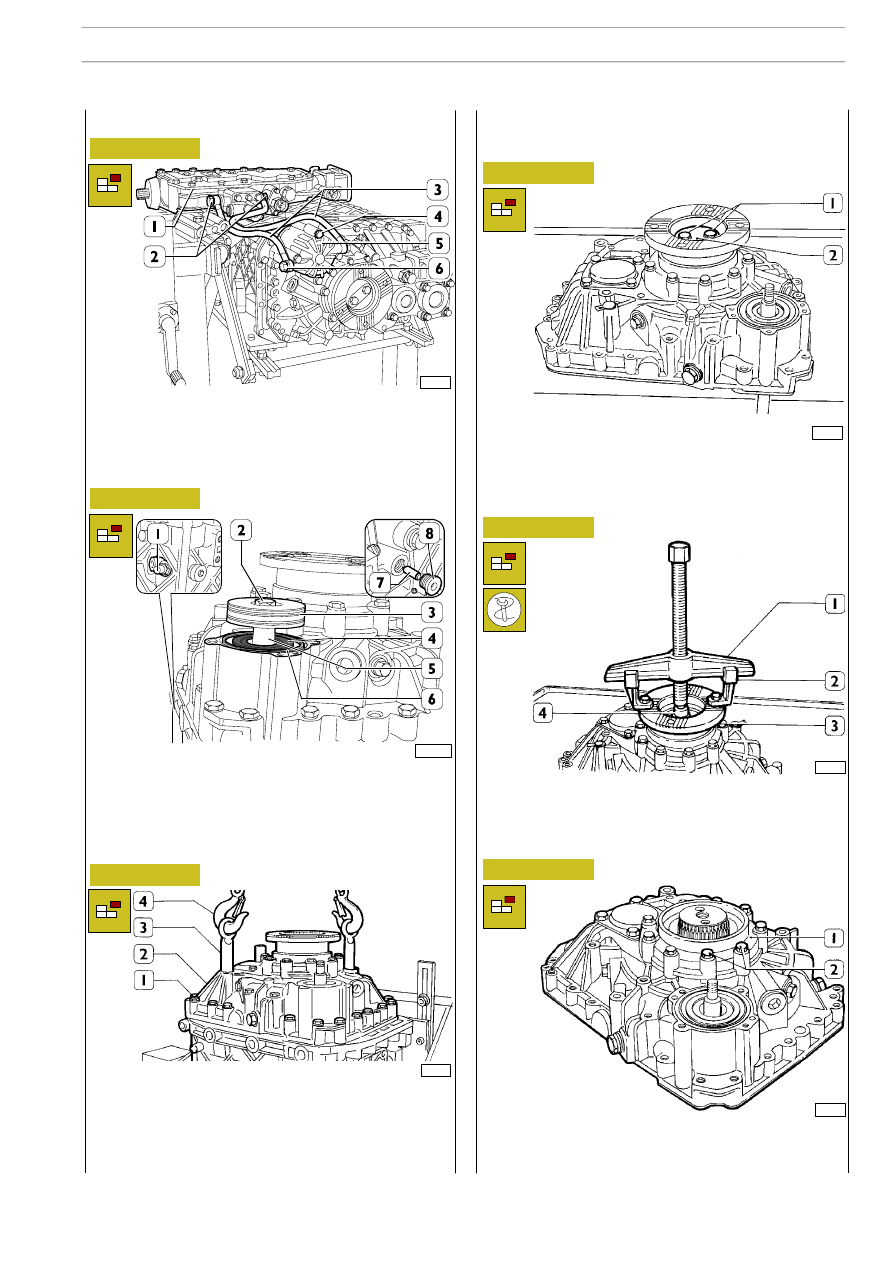

Staccare la scatola comando cambio (1) come descritto nel
capitolo relativo.
Annotare la posizione di montaggio delle tubazioni (3) sul
cilindro (5) comando G.R.E. e scollegare le medesime svitan-
do i raccordi (6) completi di rondelle.

Mediante estrattore a percussione 99340205 e spina
99347092 estrarre le 3 spine di centraggio scatola G.R.E.

Svitare le viti (1). Avvitare i golfari (3) sulla scatola posteriore.
Con ganci (4) e con un sollevatore mobile staccare la scatola
posteriore (2) dalla scatola cambio.

37312

Togliere la piastrina di sicurezza, svitare le due viti (1), togliere
il disco di pressione (2) e il sottostante anello di tenuta.

37330

Con l’estrattore composto da: tiranti (2); ponte (1); blocchet-
to di reazione 99345058 (4), estrarre la flangia di uscita moto
(3).

37331

Svitare le viti (2), togliere il coperchio (1) e rimuovere dallo
stesso il cuscinetto di supporto, il relativo anello di registro
e l’anello di tenuta.

Smontaggio gruppo riduttore epicicloidale
(G.R.E.)

Stacco scatola posteriore

Svitare il dado (2), sfilare dall’asta (5) di comando del G.R.E.
lo stantuffo (3) completo dei due anelli di tenuta e dell’anello
antivibrazioni. Rimuovere l’anello di tenuta (6). Con un cac-
ciavite togliere la guarnizione di tenuta (4) dell’asta (5). Svita-
re il puntale (1) di posizionamento asta (5). Rimuovere il tap-
po (8) e smontare il perno (7).

102653

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D.

115

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

71115

71116

61219

61252

Figura 45

Figura 46

Figura 47

Figura 48

Figura 49

Figura 50

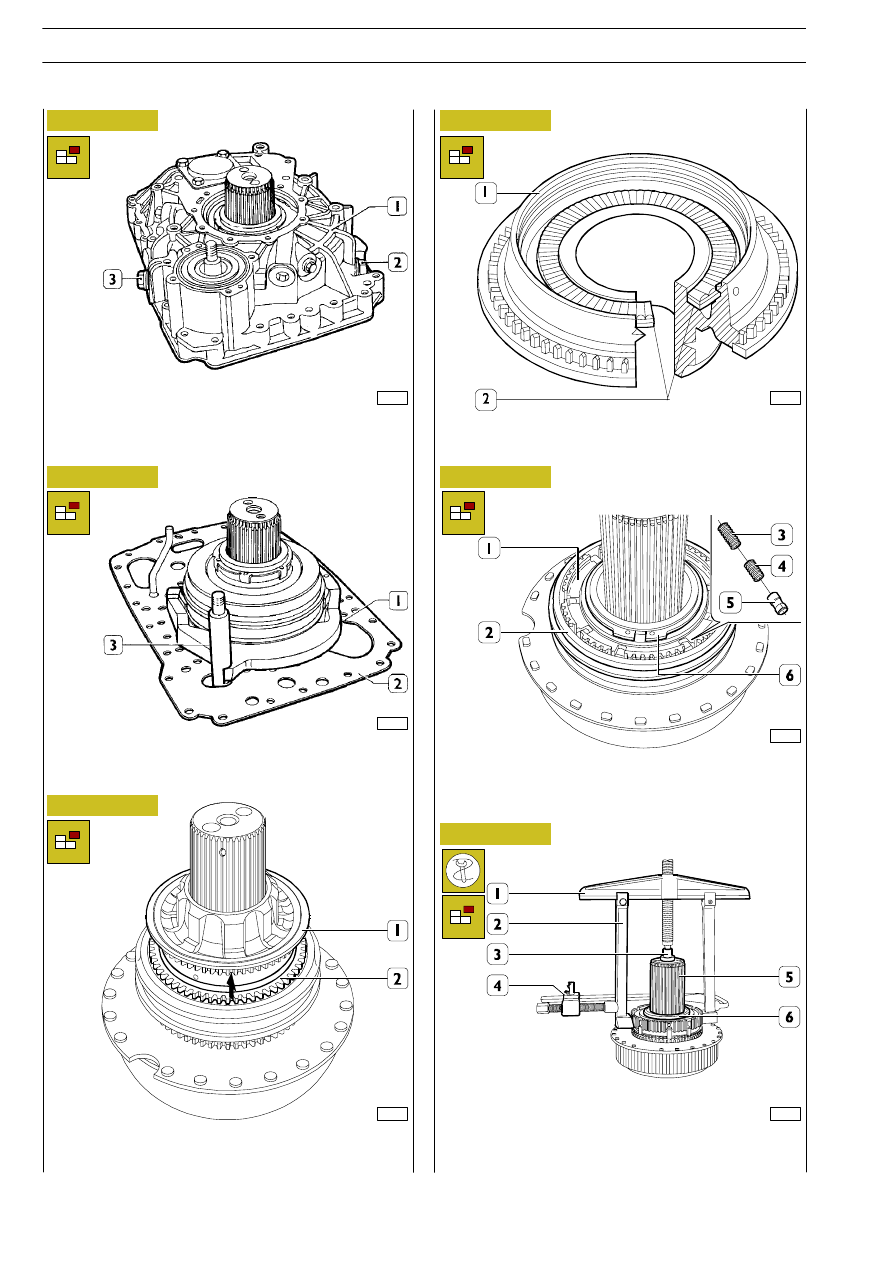

Rimuovere il corpo di accoppiamento (1) completo di cusci-
netto a ralla e l’anello sincronizzatore (2) dal mozzo per mani-
cotto scorrevole.

Smontare il cuscinetto a ralla (2) dal corpo di accoppiamento
(1).

Facendo attenzione alla fuoriuscita dei tasselli (5) e delle mol-
le (3 e 4) dal mozzo (2), sfilare da quest’ultimo il manicotto
scorrevole (2). Smontare l’anello elastico (6).

37332

Svitare i perni a vite (2 e 3) e rimuovere la scatola (1) dal grup-
po G.R.E.

37333

Sfilare l’asta (3), la forcella (1) completa di pattini comando
gruppo G.R.E.

Smontare la piastra intermedia (2).

Con estrattore costituito da ponte (1), staffe (2), particolare
di reazione (3) e strettoio (4) estrarre dall’albero G.R.E. (5)
il mozzo (6), per manicotto scorrevole.

116

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

71117

71118

Figura 51

Figura 52

Figura 53

Figura 54

Figura 55

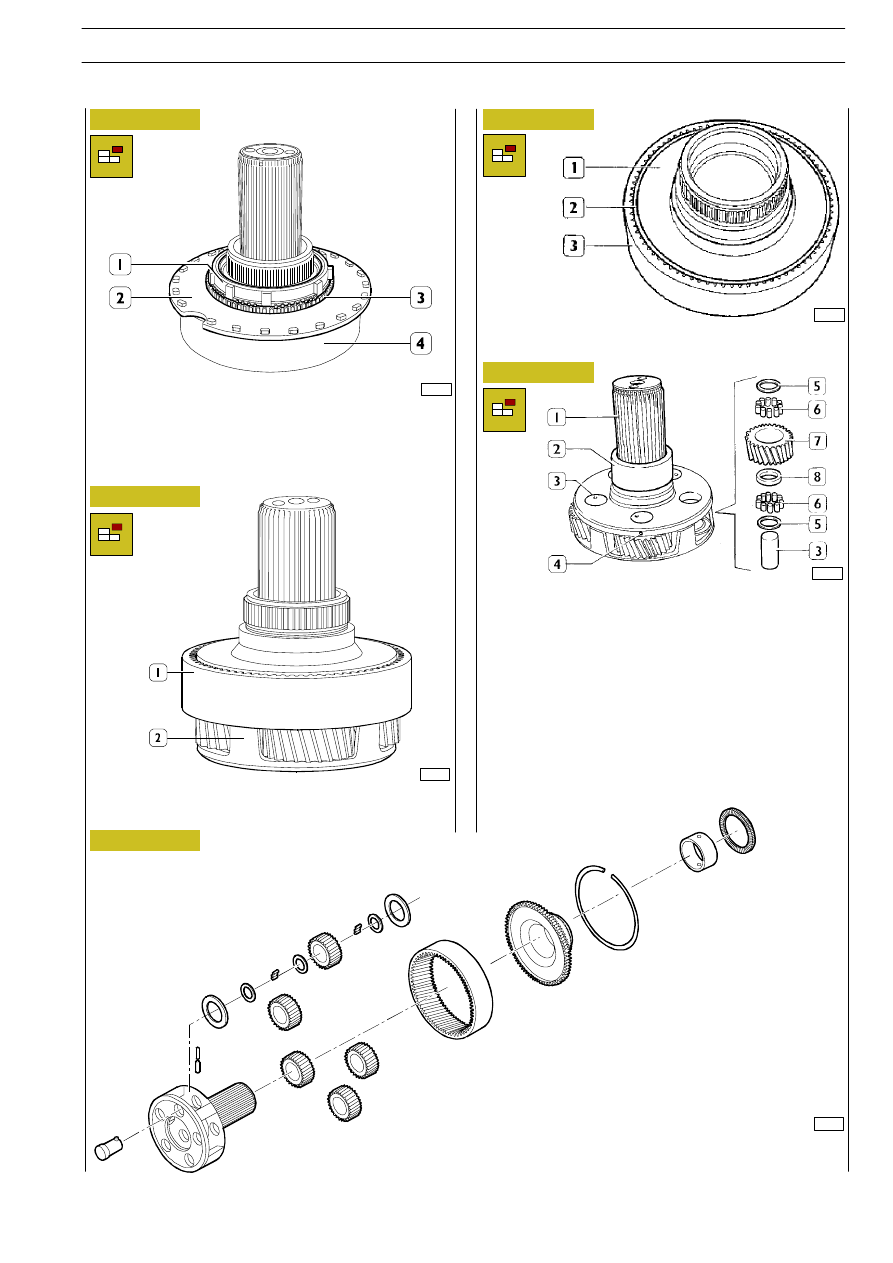

Rimuovere la corona dentata (1) dall’albero portasatelliti (2).

61220

Rimuovere l’anello sincronizzatore (1) e il corpo d’accoppia-
mento (3) completo di piastra (2) dalla corona dentata (4).

Facendo leva sotto il corpo di accoppiamento (3) estrarre
quest’ultimo dalla piastra (2).

19527

Togliere l’anello elastico (2) e separare la corona dentata (3)
dal supporto (1).

Sfilare il distanziale (2), spingere le spine elastiche (4) all’inter-
no dei perni (3) e con appropriato battitoio estrarre dall’albe-
ro porta—satelliti (1) i perni (3). Sfilare dall’albero porta—satel-
liti (1) i satelliti (7) completi di anelli di rasamento (5 — 8) e
rullini (6).

Montaggio

gruppo

riduttore

epicicloidale

(G.R.E.)

Per il montaggio del gruppo riduttore epicicloidale eseguire
in modo inverso le operazioni descritte nello smontaggio. Le
operazioni e le fasi di montaggio che necessitano di attrezza-
tura specifica, controlli di giuochi, registrazioni o particolari
prescrizioni sono di seguito descritte. Le coppie di serraggio
sono riportate nella tabella specifica.

61176

PARTICOLARI COMPONENTI IL GRUPPO RIDUTTORE EPICICLOIDALE

CAMBIO DI VELOCITÀ ZF 16 S 151 D.D. — 181 D.D./O.D. — 221 D.D.
