Iveco Stralis AT/AD. Manuale - parte 82





30508

30990

Figura 18

Figura 19

La scatola del G.R.E. non deve presentare incrinature.
Le superfici di contatto tra: coperchi, scatola cambio, scatola
G.R.E. non devono risultare e danneggiate.
Le sedi dei cuscinetti non devono essere danneggiate o usura-
te.

RUOTISMO EPICICLOIDALE

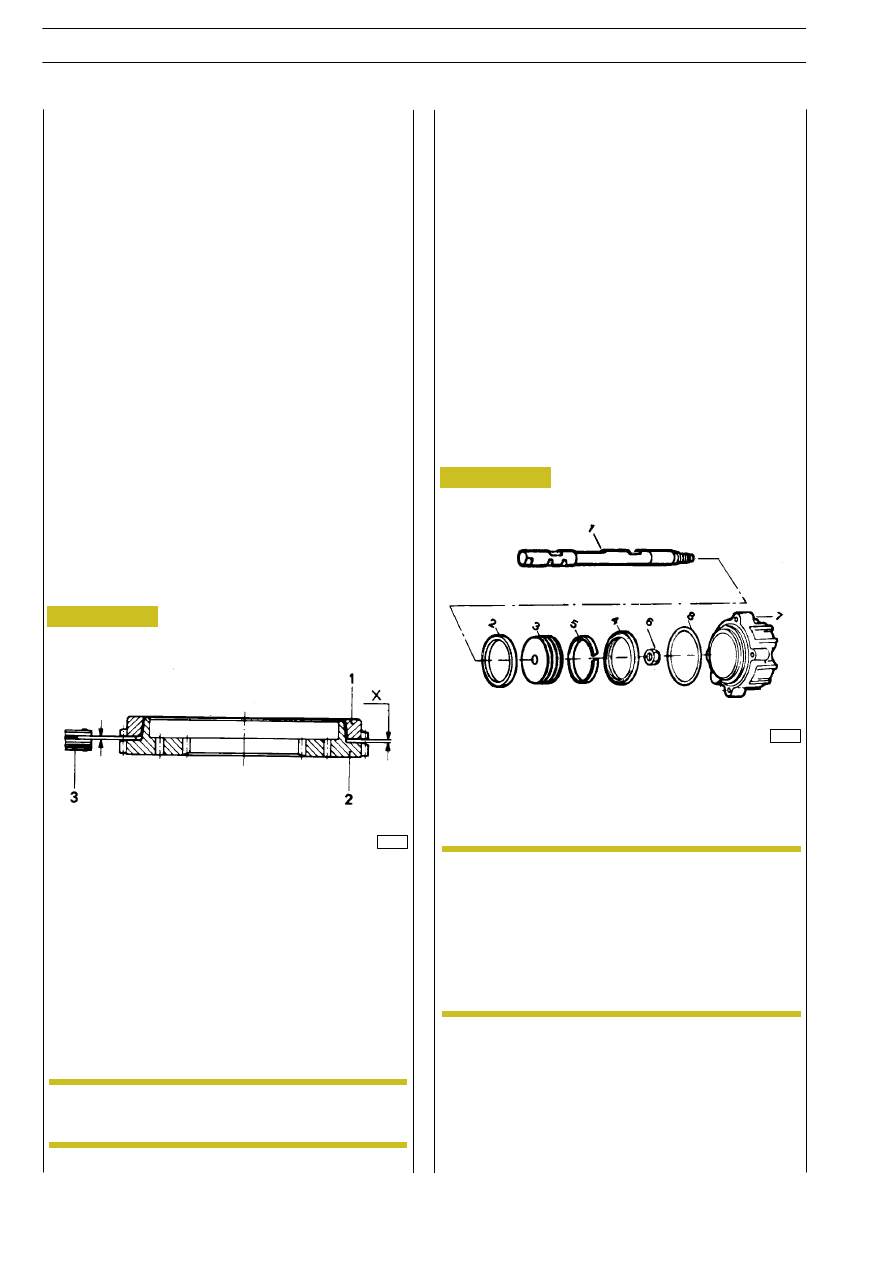

Controllare l’usura degli anelli sincronizzatori e dei rispettivi
corpi di accoppiamento operando nel seguente modo:
posizionare sul corpo di accoppiamento (2), l’anello sincroniz-
zatore (1);
ruotare i particolari in modo da assicurare un corretto accop-
piamento;
mediante calibro e spessori (3), controllare su due punti dia-
metralmente opposti la distanza X tra il corpo di accoppia-
mento e l’anello sincronizzatore. Se il valore X riscontrato è
inferiore a 0,8 mm sostituire l’anello sincronizzatore e/o corpo
di accoppiamento.

La forcella deve risultare integra e i relativi tasselli non devono
avere un giuoco assiale nella gola radiale del manicotto scorre-
vole eccessivo.

L’asta (1) di comando forcella non deve essere eccessivamen-
te usurata o deformata.
Il cilindro di comando (7) non deve essere usurato o incrinato.
Lo stantuffo (3) non deve essere incrinato o deformato.
Gli anelli (2 a 4) non devono essere eccessivamente usurati.

Cuscinetti

Le sedi dei cuscinetti sull’albero del ruotismo epicicloidale non
devono risultare danneggiate o usurate.
Le dentature degli ingranaggi e della corona dentata non devo-
no essere danneggiate o eccessivamente usurate.

INNESTO RUOTISMO EPICICLOIDALE

Le scanalature tra i mozzi e manicotti scorrevoli non devono
essere danneggiate e il manicotto scorrevole deve scorrere li-
beramente sul mozzo senza eccessivo giuoco.
I perni di posizionamento manicotto scorrevole non devono
essere eccessivamente usurati.

Mozzi — manicotti — sincronizzatori —
corpi di accoppiamento — forcelle

Al montaggio non scambiare fra loro i particolari
controllati.

I cuscinetti a sfere o a rulli devono essere in perfette condizioni
e non presentare tracce di usura o surriscaldamento
Mantenendo i cuscinetti pressati con la mano e facendoli con-
temporaneamente ruotare nei due sensi non si deve riscontra-
re ruvidezza o rumorosità nello scorrimento.

COMANDO PNEUMATICO DEL G.R.E.

Controllare che le tubazioni aria siano integre e così pure la
valvola distributrice deve risultare efficiente.

Al montaggio si devono sempre sostituire: la piastri-
na, gli anelli e le rondelle di sicurezza, gli anelli e guar-
nizione di tenuta e le molle per i tasselli di posiziona-
mento manicotto scorrevole e le spine elastiche, i da-
di autobloccanti, e tutte le parti che non risultino in
perfetta efficienza, rigate, ammaccate o deformate.
Prima di montare le guarnizioni di tenuta a doppio
labbro riempire con TUTELA MR3 lo spazio com-
preso tra le due labbra.

NOTA

NOTA

18

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

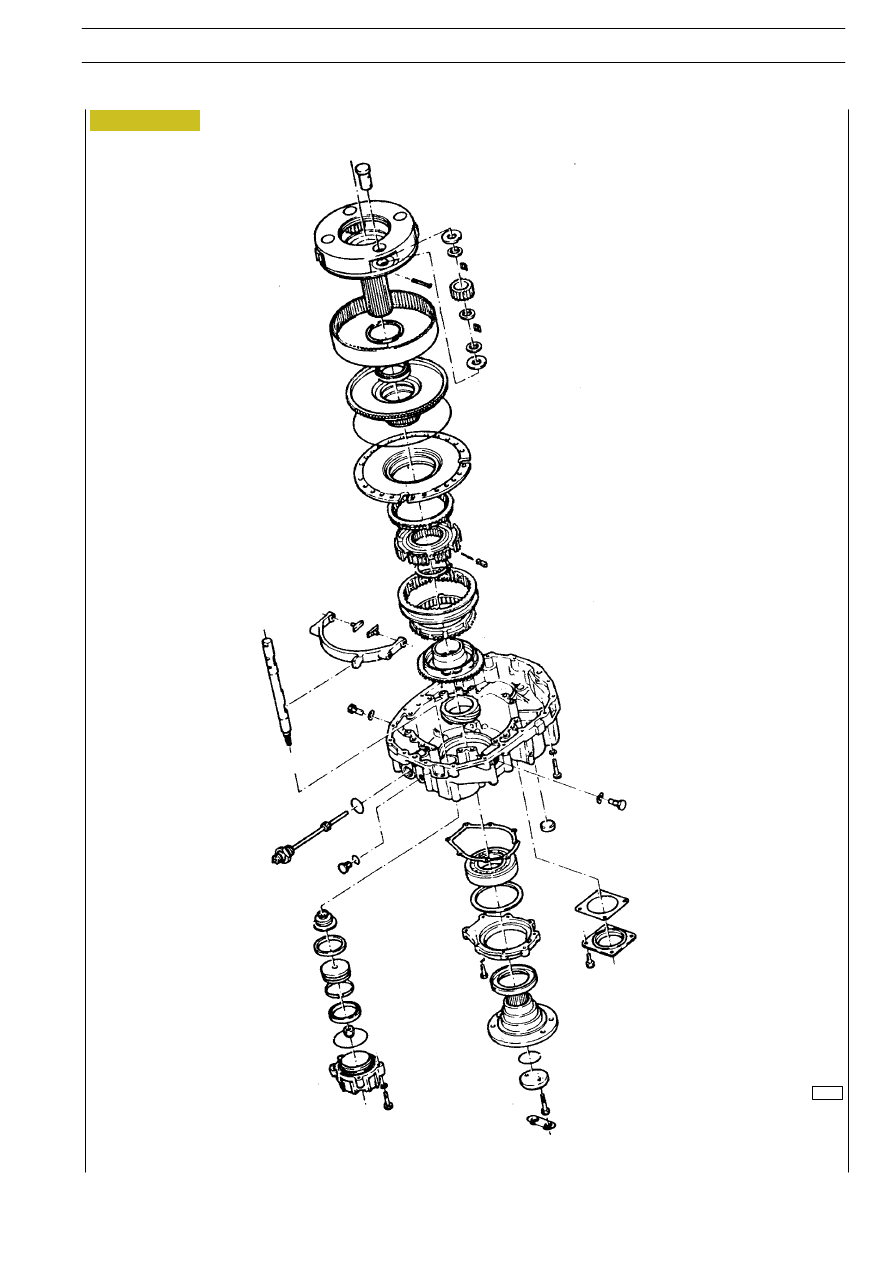

CONTROLLI

SCATOLA

30991

Figura 20

P

A

RTI

C

O

LA

RI

C

O

MP

O

N

EN

TI

IL

GRUP

P

O

RI

D

U

TTO

RE

EP

IC

IC

LO

ID

A

L

E

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

19

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

37604

37605

37602

37606

37607

Figura 21

Figura 22

Figura 23

Figura 24

Figura 25

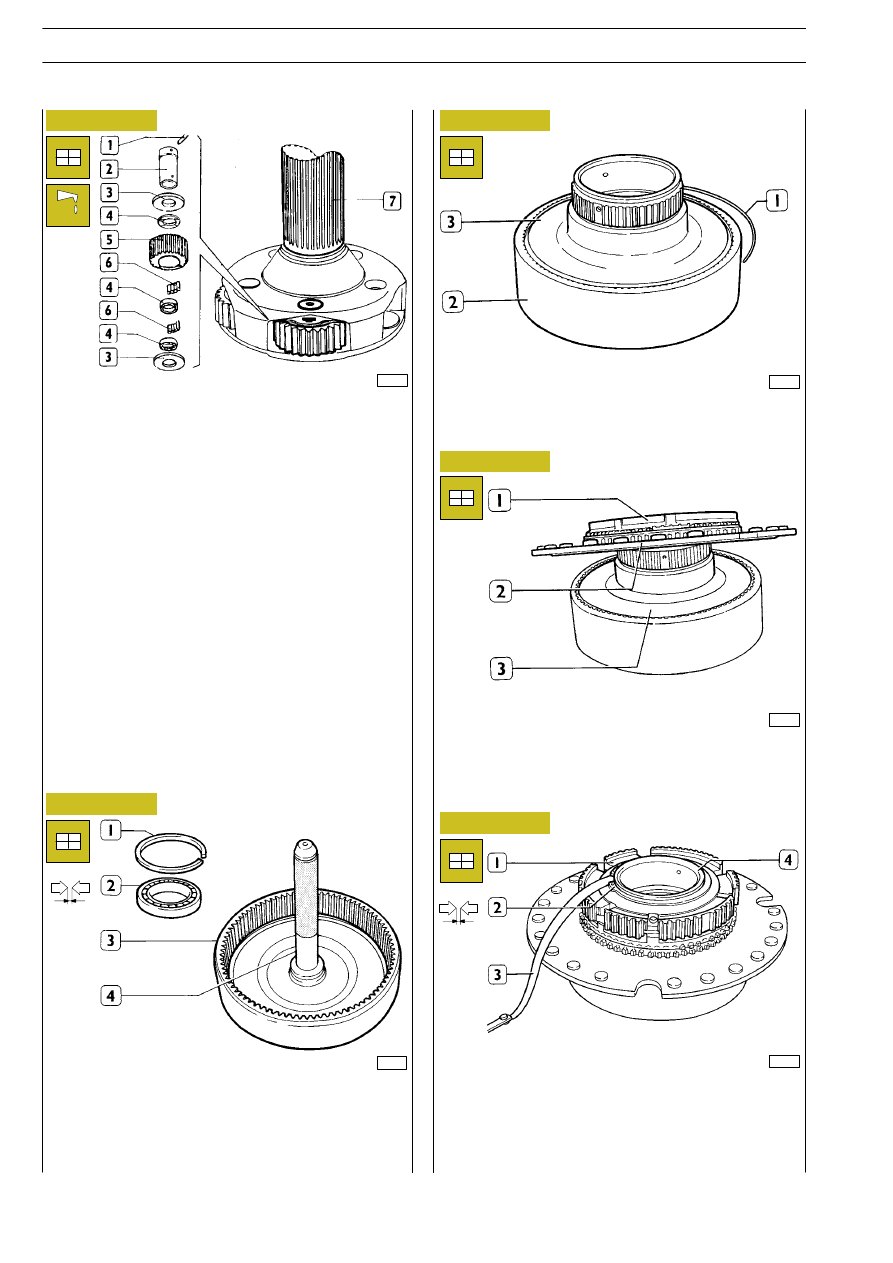

Spalmare di grasso i rullini (6) e posizionarli con i relativi anelli
(4) nelle sedi degli ingranaggi satelliti (5). Posizionare nel sup-
porto portasatelliti (7) gli ingranaggi satelliti (5), con i relativi
anelli di spallamento (3) e controllare mediante spessimetro
che il giuoco assiale degli ingranaggi sia di 0,10

÷ 0,70 mm.

Riscontrando un valore diverso sostituire gli anelli di spalla-
mento (3). Introdurre nel portasatelliti (7) i perni (2) orientan-
doli in modo che lo ”0” stampigliato sui medesimi, sia rivolto
verso i fori del portasatellite per le spine elastiche (1).
Montare quindi le spine elastiche in modo che risultino infossa-
te di circa 0,5 mm rispetto il portasatellite e cianfrinarle.

Montare nel supporto (3), mediante idoneo battitoio (4), il cu-
scinetto (2).
Montare l’anello elastico (1) e controllare che il giuoco assiale
del medesimo sia di 0

÷ 0,1 mm. Riscontrando un valore su-

periore scegliere l’anello tra quelli forniti di ricambio di spesso-
re adeguato.

Montare il supporto (3) nella corona dentata (2) e vincolarli
mediante l’anello elastico (1).

Posizionare sul supporto (3) il corpo di accoppiamento (2)
con il relativo anello sincronizzatore (1).

Scaldare il mozzo (1) a 85

°C per 15’ e montarlo sull’albero del

supporto (4) mediante idoneo battitoio.
Montare l’anello elastico (2) e mediante calibro a spessori (3)
verificare che il giuoco assiale dell’anello in sede sia di 0

÷ 0,1

mm. Diversamente, scegliere un altro anello di spessore ade-
guato.

20

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

MONTAGGIO G.R.E.

37608

37610

37609

37611

37612

37613

Figura 26

Figura 27

Figura 28

Figura 29

Figura 30

Figura 31

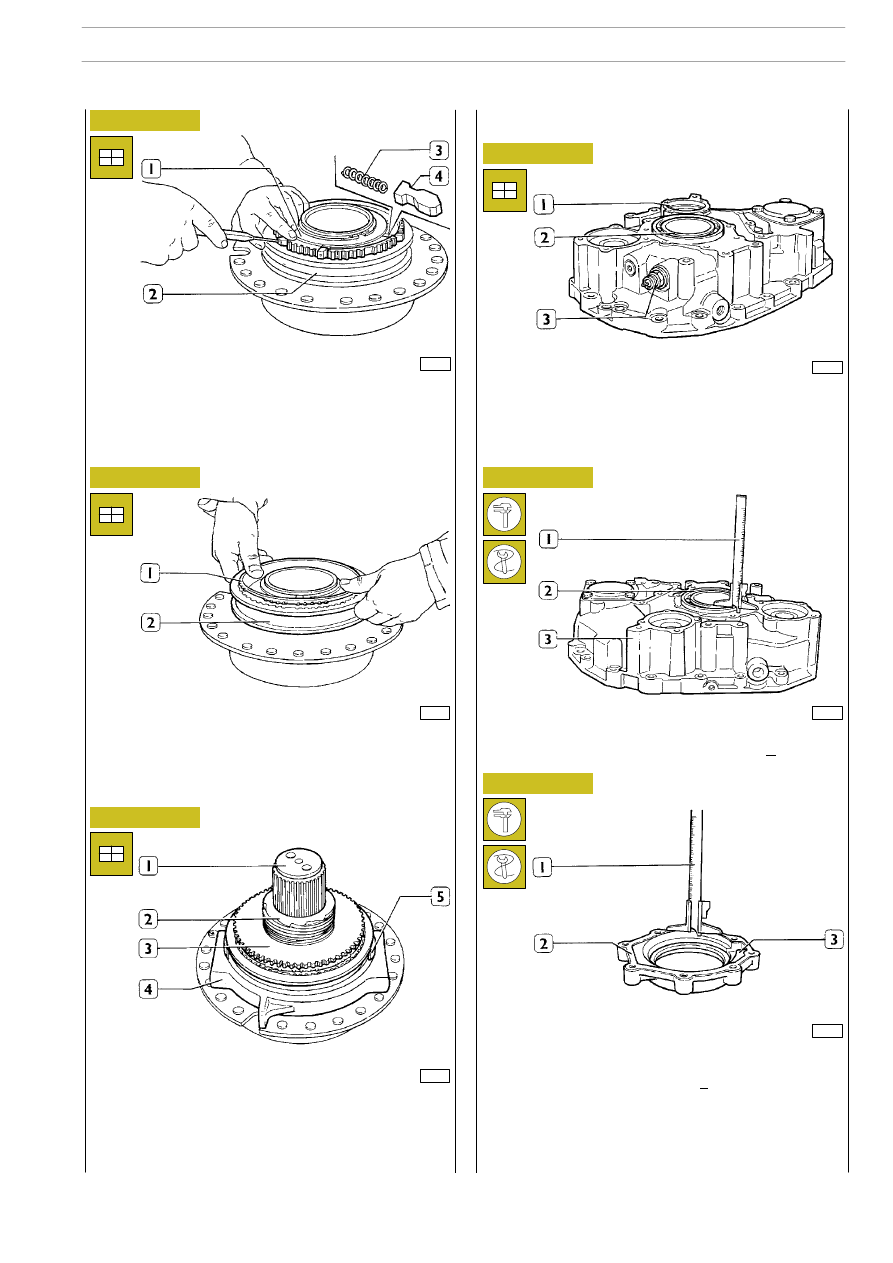

Calettare sul mozzo (1) il manicotto scorrevole (2). Introdurre
nelle sedi sul mozzo i perni (4) con le rispettive molle (3).
Con idoneo cacciavite comprimere i perni (4) e posizionarli
sotto il manicotto scorrevole (2).

Montare l’anello sincronizzatore (1) e operando come illustra-
to in figura, sollevare il manicotto scorrevole (2) in modo che
i perni (4, fig. 26), si posizionino correttamente sotto il mani-
cotto scorrevole (2).

Montare i particolari assemblati sul portasatelliti (1); montare
il corpo di accoppiamento (3) e l’ingranaggio (2).
Posizionare quindi sul manicotto scorrevole i pattini (5) con
la relativa forcella (4).

Montare nella scatola (1) il rinvio comando contachilometri
(3).
Scaldare leggermente la scatola in prossimità della sede del cu-
scinetto (2) e montare quest’ultimo.

Mediante calibro di profondità (1) misurare la sporgenza del
cuscinetto (2) dal piano della scatola (3): quota A.

Posizionare sul coperchio (3) la guarnizione (2). Appoggiare
su quest’ultima il calibro di profondità (1) e rilevare la profon-
dità della sede del cuscinetto: quota B.
Lo spessore S dell’anello di registro è dato da:

S = B — (A + C)

dove: A e B sono i valori rilevati, C = 0

÷0,1 mm giuoco assiale

prescritto.

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

21

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

MONTAGGIO SCATOLA G.R.E.

REGISTRAZIONE GIUOCO ASSIALE
CUSCINETTO POSTERIORE
