Iveco Stralis AT/AD. Manuale - parte 80

Perdite d’aria dalla valvola riduttrice di pressione.

Sostituire la valvola o gli anelli di tenuta della stessa.

Regolazione difettosa della valvola riduttrice di pressio-
ne.

Controllare la pressione della valvola. Sostituire se ne-
cessario.

SI

NO

SI

Perdite d’aria delle valvole di consenso. Valvole di con-
senso non funzionanti.

Controllare le valvole di consenso. Se necessario sosti-
tuire le valvole o gli anelli di tenuta delle stesse.

SI

NO

Perdite d’aria dai cilindri di comando.

Sostituire le guarnizioni e gli anelli di tenuta del cilindro
di comando.

SI

NO

* I controlli devono essere eseguiti a motore spento e serbatoi aria carichi.

10

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

11

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

Nm

Kgm

Vite a testa esagonale M5

6

(0,6)

Sfiato nella scatola del cambio

10

(1)

Diaframma nella valvola di disinnesto (a seconda della versione)

20

(2)

Viti cave M 10 x 1 nei tubi di “tecalan”

20

(2)

Viti a testa esagonale M 8

25

(2,5)

Viti cave M 12 x 1,5 nei tubi di “tecalan”

35

(3,5)

Viti di chiusura M 14 x 1,5 nella scatola del cambio

38

(3,8)

Viti cave M 14 x 1,5 nei tubi di “tecalan”

38

(3,8)

Viti di chiusura M 16 x 1,5 nella scatola del cambio e di comando

45

(4,5)

Pressostati nella scatola del cambio e nei coperchi

45

(4,5)

Dadi di sicurezza M 10 x 1 nella tiranteria di supporto e nel giunto sferico

46

(4,6)

Dadi esagonali M 10 o viti a testa esagonale

49

(4,9)

Viti di chiusura M 18 x 1,5 nella scatola del cambio e del comando

50

(5)

Dadi esagonali M 12 nella tiranteria di supporto

50

(5)

Arresto bloccante nella scatola del cambio e del comando

50

(5)

Vite di chiusura M 24 x 1,5 9 (conica) nella scatola del cambio

50

(5)

Trasmettitore di impulsi per tachimetro

50

(5)

Coppia di serraggio delle viti a testa esagonale M 12 nella flangia d’uscita

60

(6)

Viti a testa esagonale M 12

86

(8,6)

Tappo a vite magnetico M 38 x 1,5 nella scatola del cambio

140

(14)

Vite d’articolazione nella scatola di comando del cambio

160

(16)

Dado di sicurezza M 16 x 1,5 nei pistoni per lo splitter e il gruppo epicicloidale

180

(18)

Viti d’articolazione per il Gruppo riduttore epicicloidale

180

(18)

12

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

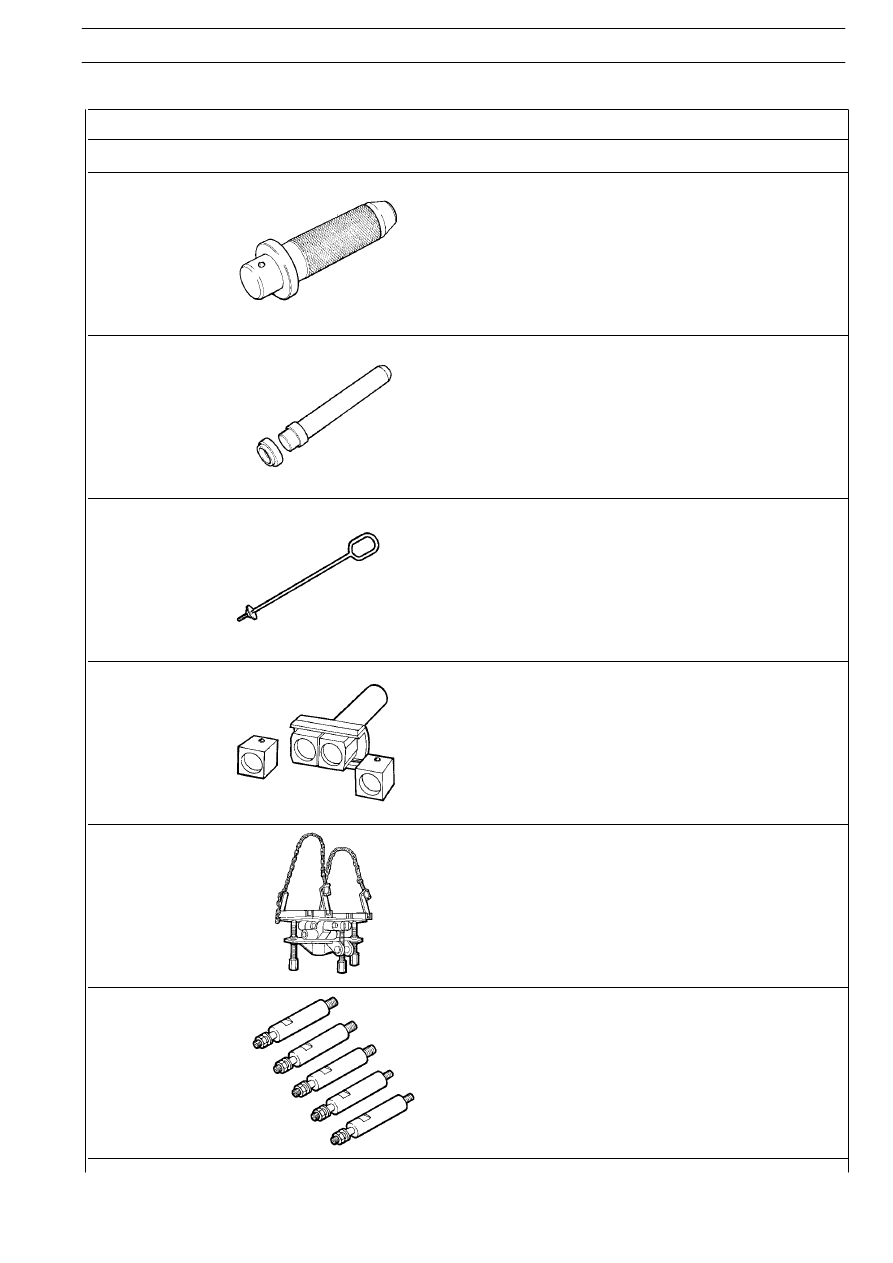

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99322205

Cavalletto rotativo per revisione gruppi

99322225

Supporto per sostegno gruppi (da applicare al cavalletto
99322205)

99345097

Attrezzo di reazione per estrazione ingranaggio solare e per piantag-
gio tubo olio albero primario cambio di velocità

99347101

Estrattore grande (usare con anelli specifici su tutti i tipi di veicoli)

99347148

Appigli ad anello per estrazione manicotti fissi 1

a

— 2

a

velocità cambio

(usare con 99347101)

99360502

Anelli per sollevamento scatola riduttore e alberio secondario

CAMBIO DI VELOCITÀ ZF 9 S 109 D.D.

13

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370006

Impugnatura per battitoi intercambiabili

99370113

Battitoio per montaggio guarnizione e/o boccole su coperchio
selezione marce

99370449

Attrezzo per estrazione e introduzione albero primario

99370465

Attrezzo per acciaccatura piastrine di sicurezza

99370629

Supporto per sostegno cambio di velocità durante lo stacco e riat-
tacco dal veicolo

99371052

Staffe per sostegno cambio di velocità durante la revisione
(usare con 99322205 — 99322225)
