Iveco Stralis AT/AD. Manuale - parte 66





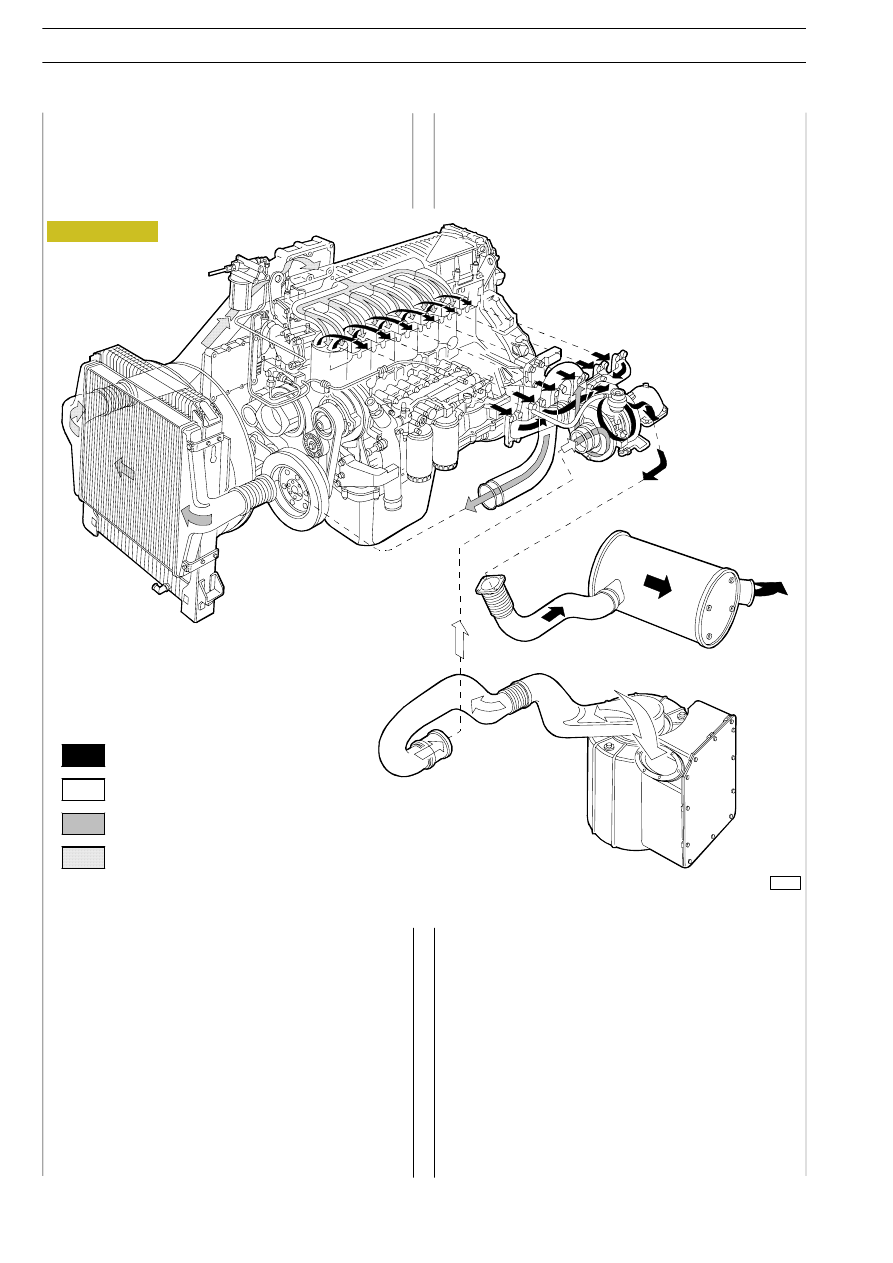

Figura 221

Il sistema di sovralimentazione è costituito da:

- un filtro aria;

- un turbocompressore a geometria variabile;

- un radiatore “intercooler”.

60675

SCHEMA DELLA SOVRALIMENTAZIONE

Turbocompressore HOLSET HY55V

Principio di funzionamento

Il turbocompressore a geometria variabile (VGT) è compo-
sto da un compressore centrifugo e da una turbina dotata
di un dispositivo mobile che, modificando l’area della
sezione di passaggio dei gas di scarico diretti alla turbina
stessa, ne regola la velocità.

Grazie a questa soluzione, è possibile mantenere elevata la
velocità dei gas e della turbina anche quando il motore fun-
ziona a bassi regimi.

Infatti, facendo passare i gas attraverso piccole sezioni, essi
fluiscono ad una velocità maggiore, cosicchè anche la tur-
bina gira più velocemente.

Il movimento del dispositivo di parzializzazione della sezione
di afflusso dei gas di scarico è effettuato mediante un mecca-
nismo azionato da un attuatore pneumatico.

Detto attuatore è comandato direttamente dalla centralina
elettronica per mezzo di una elettrovalvola proporzionale.

Il dispositivo si trova nella condizione di massima chiusura
ai bassi regimi.

Agli alti regimi di funzionamento del motore il sistema elet-
tronico di comando interviene ed aumenta la sezione di pas-
saggio per consentire ai gas in arrivo di fluire senza aumen-
tare la loro velocità.

Nel corpo centrale è ricavata, di fusione, una camera toroi-
dale per il passaggio del liquido di raffreddamento.

Aria compressa (calda)

Aria aspirata

Gas di scarico motore

Aria compressa (raffreddata)

224

MOTORE F3A

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

5424

SOVRALIMENTAZIONE

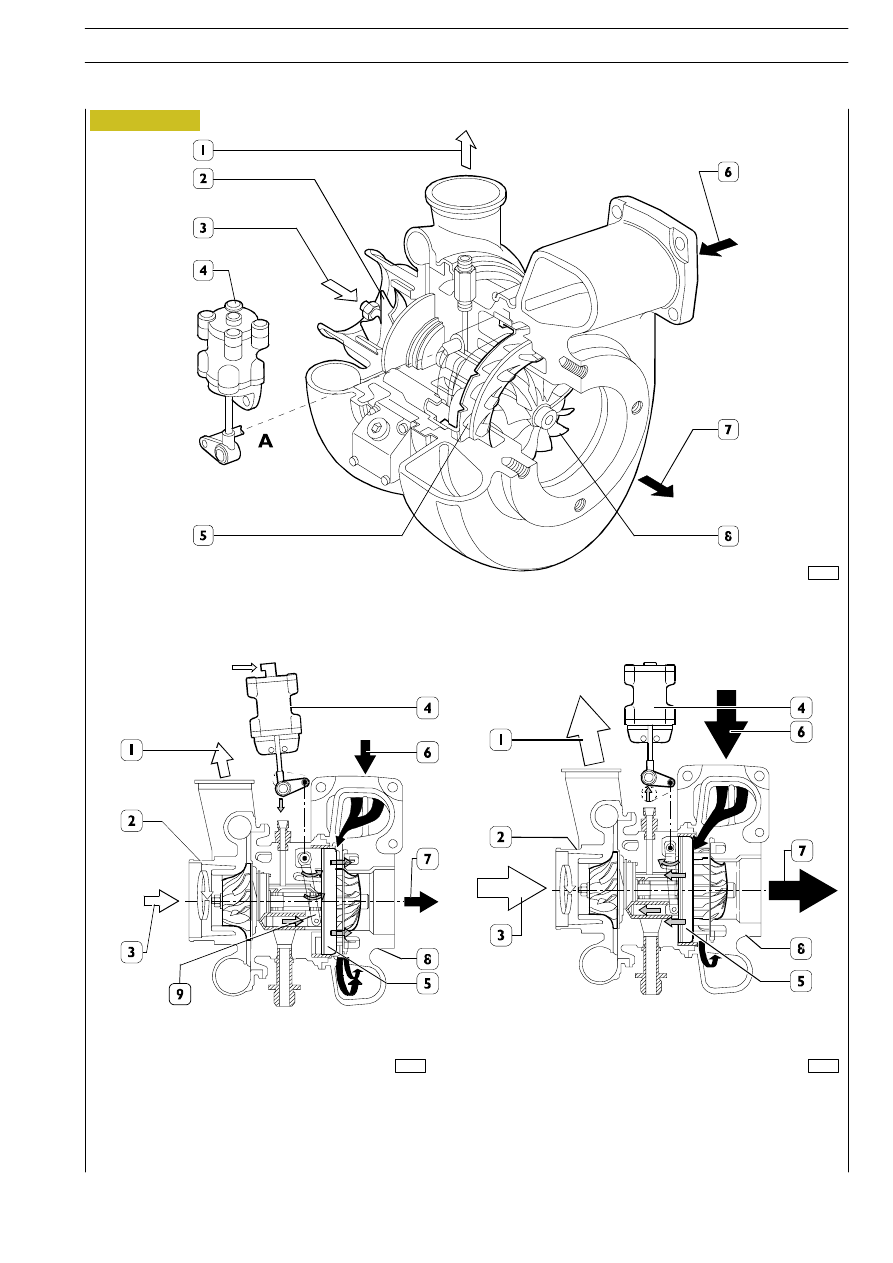

SPACCATO TURBOCOMPRESSORE

1. Mandata aria al collettore di aspirazione — 2. Compressore — 3. Entrata aria — 4. Attuatore — 5. Anello regolazione portata

gas di scarico — 6. Entrata gas di scarico — 7. Uscita gas di scarico — 8. Turbina.— 9. Forcella comando portata gas di scarico

71759

Figura 222

1. Mandata aria al collettore di aspirazione — 2. Compressore — 3. Entrata aria — 4. Attuatore —

5. Regolazione velocità gas scarico — 6. Entrata gas di scarico — 7. Uscita gas di scarico — 8. Turbina

71734

SEZIONE DI AFFLUSSO MASSIMO

71733

SEZIONE DI AFFLUSSO MINIMO

MOTORE F3A

225

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

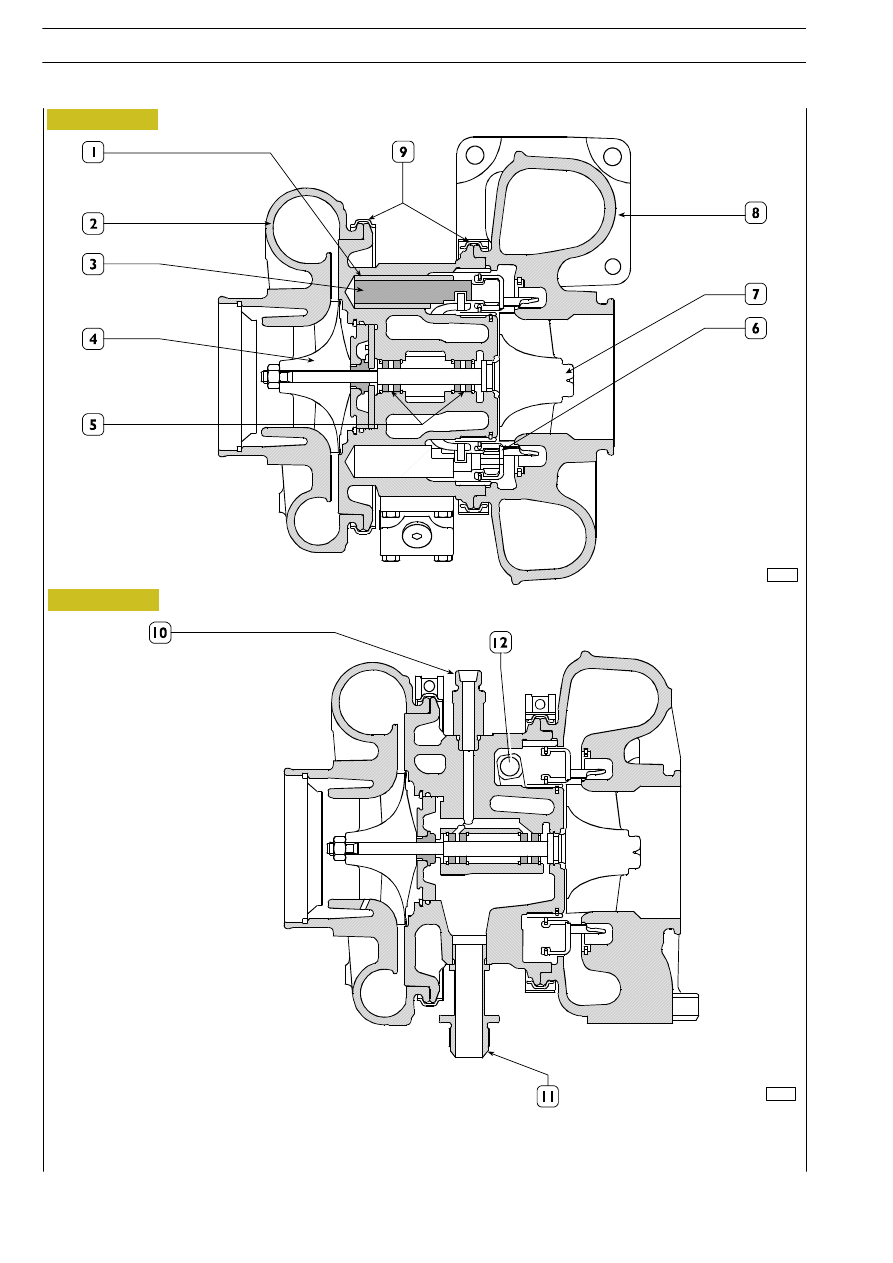

Figura 223

60754

60753

1. Guida di scorrimento — 2. Compressore — 3. Astine di scorrimento — 4. Ventola compressore —

5. Boccole di lubrificazione — 6. Anello di regolazione portata gas di scarico — 7. Ventola gas di scarico —

8. Corpo scarico gas — 9. Anelli di bloccaggio — 10. Mandata olio — 11. Scarico olio — 12. Alberino di comando attuatore

Figura 224

226

MOTORE F3A

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

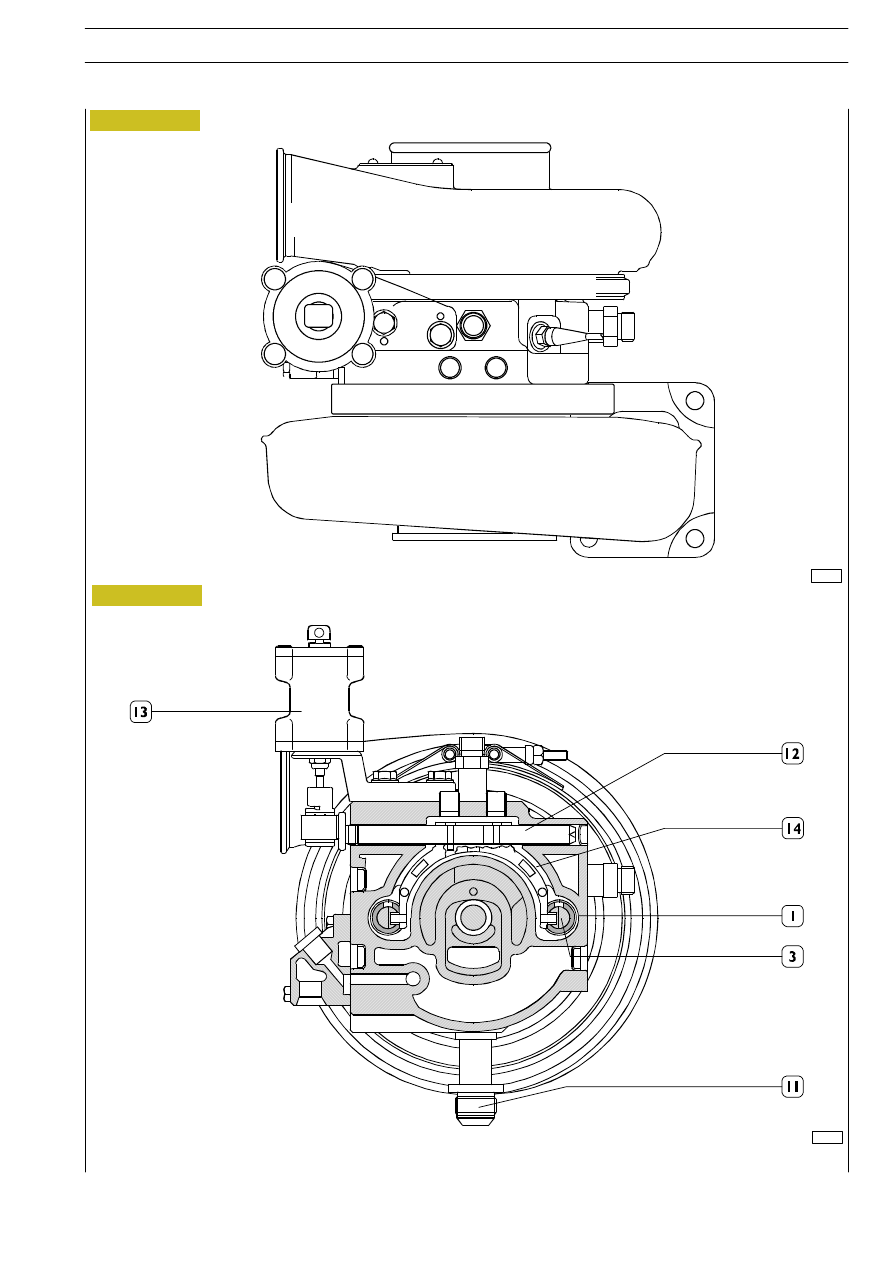

Figura 225

71763

71762

1. Guida di scorrimento — 3. Astina di scorrimento — 11. Scarico olio — 12. Alberino di comando attuatore —

13. Attuatore — 14. Forcella comando portata gas di scarico

Figura 226

MOTORE F3A

227

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
