Le superfici delle boccole non devono presentare tracce di
ingranamento o rigature in caso contrario sostituirle.
Misurare con alesametro il diametro interno delle boccole

47504

47508

Figura 133

Figura 134

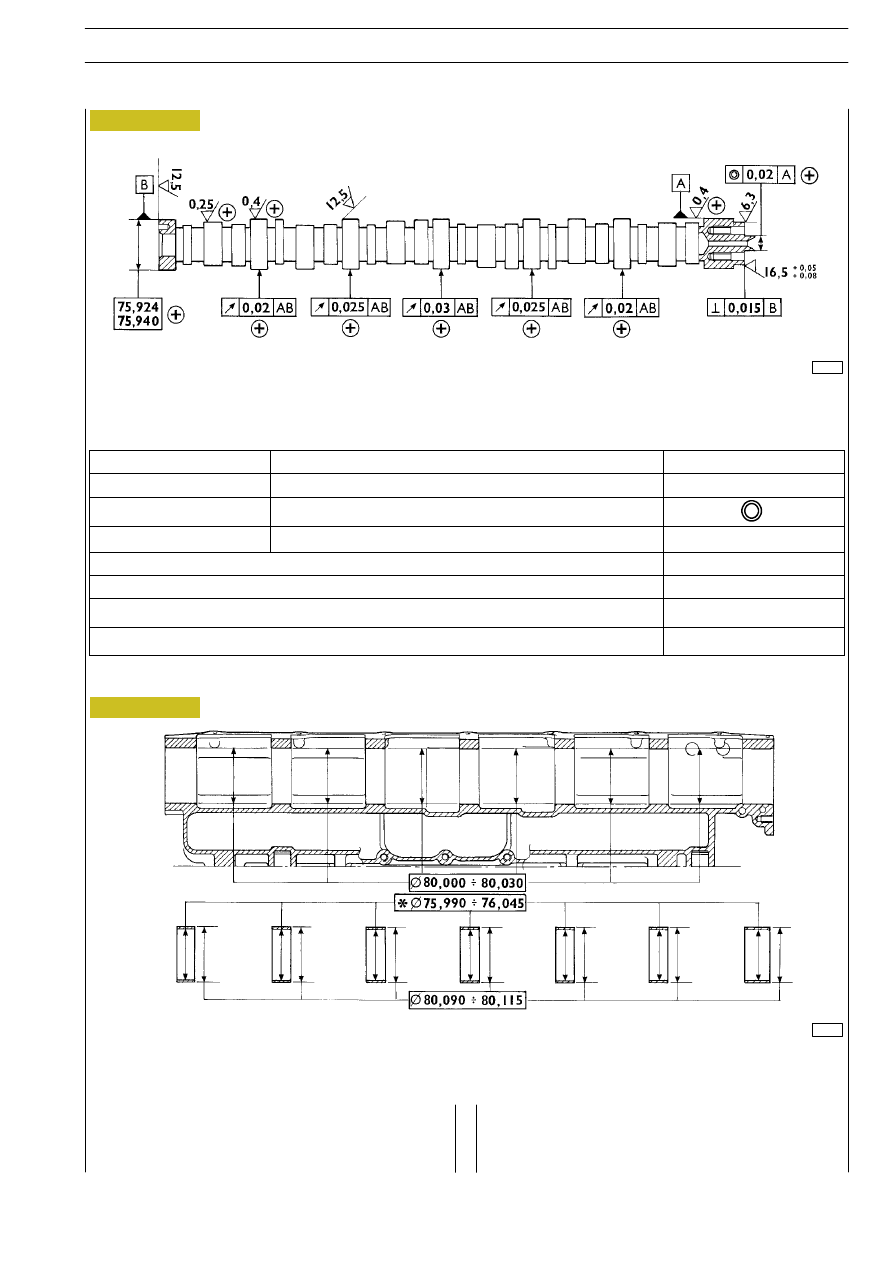

DATI PRINCIPALI DELL’ALBERO DISTRIBUZIONE E TOLLERANZE

Le superfici dei perni di supporto dell’albero e quelle degli eccentrici devono essere levigatissime; se invece presentano tracce

di ingranamento e rigature conviene sostituire l’albero e relative boccole.

DATI PRINCIPALI DELLE BOCCOLE PER ALBERO DISTRIBUZIONE E RELATIVE SEDI SULLA TESTA CILINDRI

* Diametro interno boccole dopo il piantaggio

541213

Boccole

riscontrando un valore superiore a quello tollerabile proce-
dere alla sostituzione delle stesse.
Per lo smontaggio e il montaggio delle boccole far uso di ap-
propriato battitoio 99360487.

MOTORE F2B

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

TOLLERANZE

CARATTERISTICA OGGETTO DI TOLLERANZA

SIMBOLO GRAFICO

DI ORIENTAMENTO

Perpendicolarità

⊥

DI POSIZIONE

Concentricità o coassialità

DI OSCILLAZIONE

Oscillazione circolare

↗

CLASSE DI IMPORTANZA ATTRIBUITA ALLE CARATTERISTICHE DEL PRODOTTO

SIMBOLO GRAFICO

CRITICA



IMPORTANTE

⊕

SECONDARIA

⊝

Figura 135

71721

A B C

H D

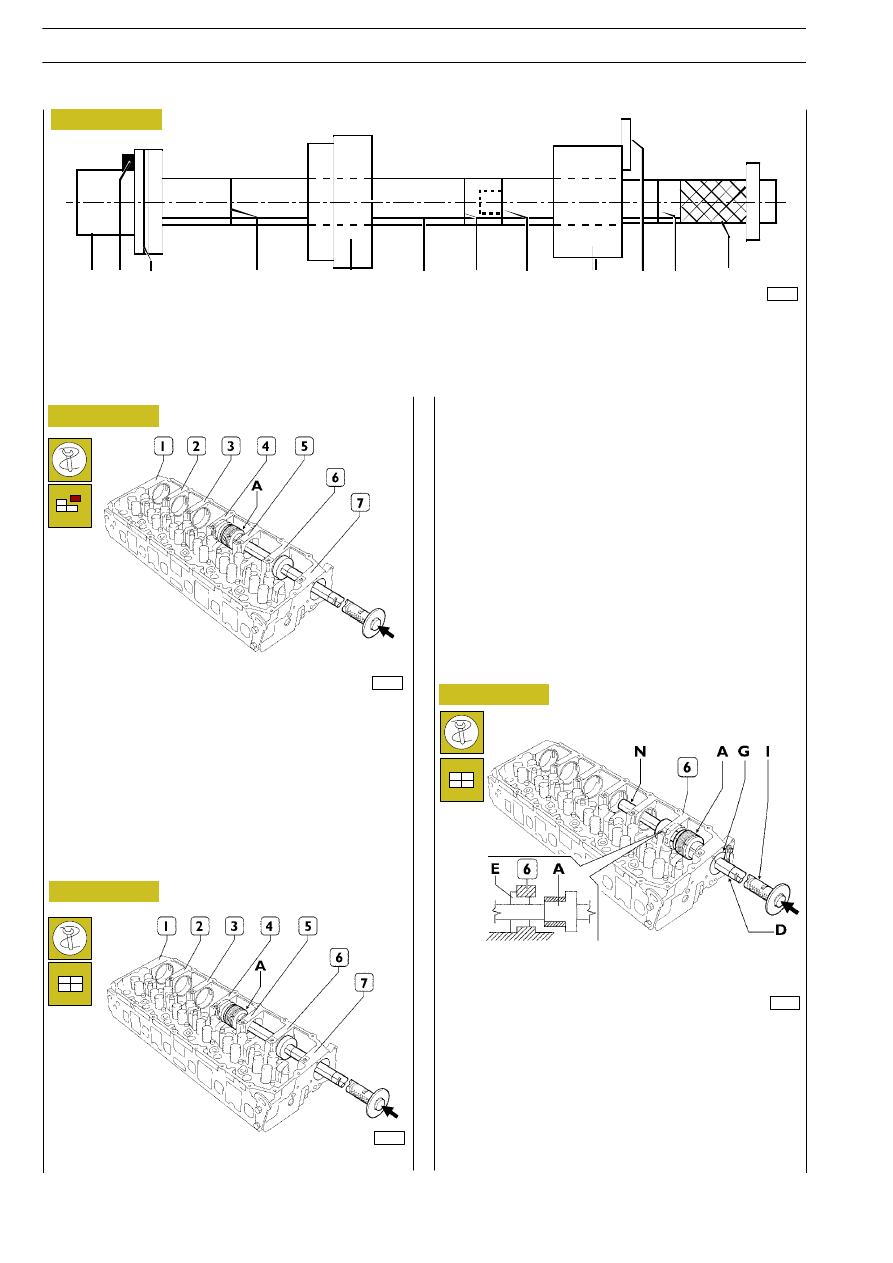

A. Battitoio con sede per boccole da inserire/estrarre. — B. Grano di posizionamento boccole. — C. Riferimento per corretto

inserimento settima boccola. — D. Riferimento per corretto inserimento boccole 1, 2, 3, 4, 5, 6.—

E. Boccola guida. — F. Linea guida. — G. Boccola guida da fissare al supporto della settima boccola. — H. Piastrina fissaggio

boccola alla testa cilindri. — I. Impugnatura. — L. Giunzione prolunga.

Figura 136

71725

L’ordine di smontaggio delle boccole risulta essere 7, 6, 5, 4,
3, 2, 1. Le boccole vengono sfilate dal lato anteriore delle
singole sedi. Lo smontaggio non richiede la prolunga del
battitoio per le boccole 5, 6 e 7 e non è necessario l’impiego
della boccola guida.
Per le boccole, 1, 2, 3, 4 si deve utilizzare la prolunga e le
boccole guida.
Posizionare il battitoio con precisione durante la fase di
smontaggio.

Smontaggio

Figura 137

Montaggio

1 Posizionare la boccola da inserire sul battitoio (A) facen-

do coincidere il grano (B) (Figura 135) su di esso presente
con la sede riportata sulla boccola.

2 Posizionare la boccola guida (E) e fissare la boccola guida

(G) (Figura 135) sulla sede della 7

boccola, mediante la

piastrina (H).

3 Durante la fase di piantaggio della boccola fare collimare la

tacca (F) con la tacca (M). Così facendo, a piantaggio
ultimato, il foro presente sulla boccola per la lubrificazione
coincide con il condotto dell’olio presente sulla sua sede.
Il piantaggio della boccola risulta terminato quando la 1

tacca rossa di riferimento (D) si trova a filo boccola guida
(G).

Assemblare il battitoio completo di prolunga.
Per inserire le boccole 1, 2, 3, 4 e 5 procedere come segue:

71723

Figura 138

Per inserire la boccola (6) procedere come segue:

- svitare l’impugnatura (I) e la prolunga (N);

- posizionare la prolunga (N) e la boccola guida (E) come

riportato in figura;

- ripetere le operazioni 1, 2, 3.

Posteriore

77795

MOTORE F2B

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

541213

Sostituzione boccole per albero distribuzione mediante battitoio 99360487

Revi — Ottobre 2005

70000

99374

86290

DATI PRINCIPALI PER IL CONTROLLO DELLA MOLLA

PER VALVOLE DI ASPIRAZIONE E SCARICO

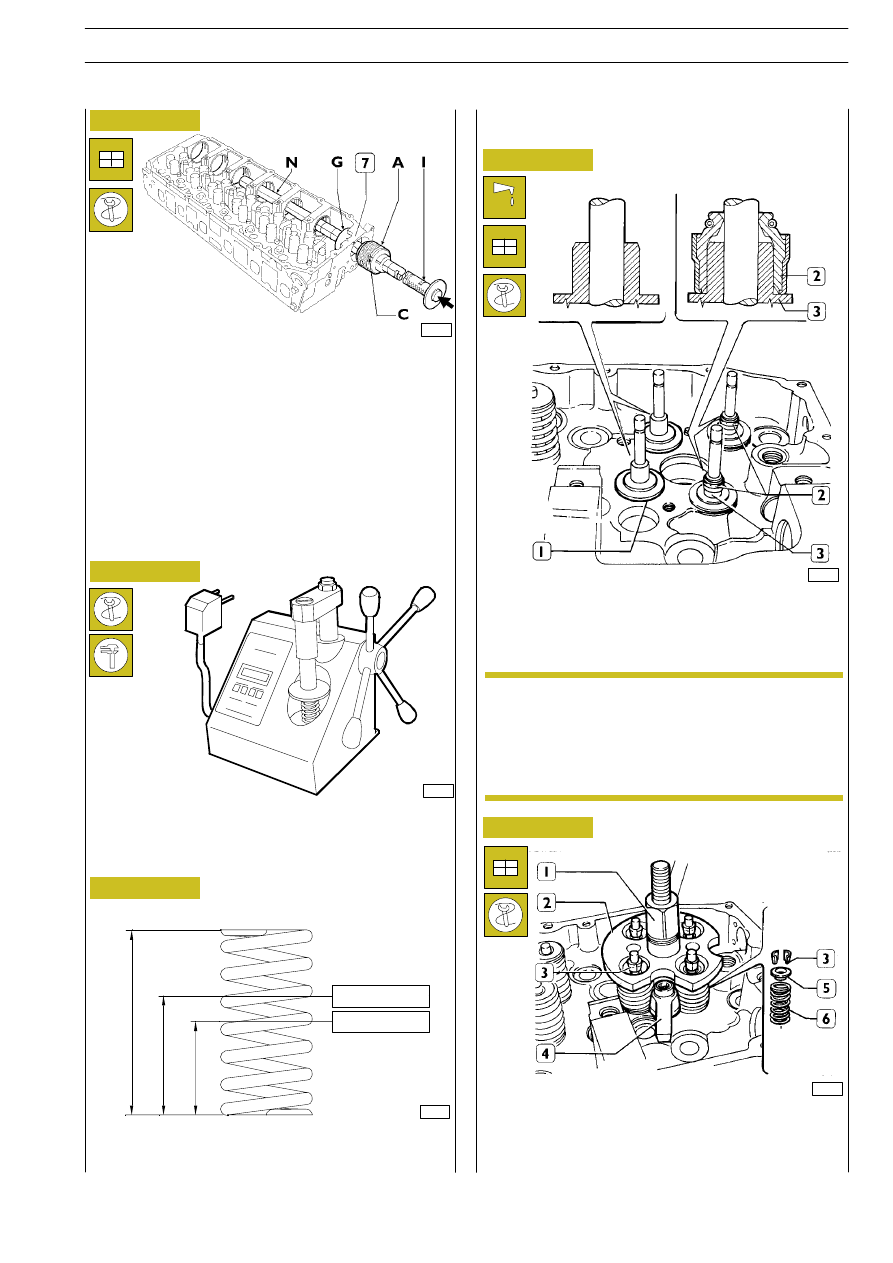

Lubrificare lo stelo delle valvole ed introdurle nei rispettivi
guidavalvole; montare i piattelli inferiori (1). Mediante caletta-
tore 99360329 montare l’anello paraolio (2) sui guidavalvole
(3) delle valvole di scarico; quindi procedere al montaggio val-
vole come segue.

- montare le molle (6), il piattello superiore (5);

- applicare l’attrezzo 99360264 (2) e fissarlo con la staffa

(4); avvitare la leva (1) fino a poter montare i semiconi
(3) togliere l’attrezzo (2).

540665

MOLLE VALVOLE

Montaggio valvole e anello paraolio

Molla libera

Valvola chiusa

Valvola aperta

71724

Per inserire la boccola (7) procedere come segue:

- svitare l’impugnatura (I) e la prolunga (N);

- rimontare la guida (G) dalla parte interna come riportato

in figura;

- posizionare la boccola su battitoio (A) ed avvicinarlo alla

sede facendo coincidere il foro della boccola con il foro
della lubrificazione presente nella testa. Procedere al
piantaggio.
La 7ª boccola risulta piantata quando il riferimento (C)
si trova a filo sede boccola.

Prima del montaggio, la flessibilità delle molle valvole deve es-
sere controllata mediante l’attrezzo 99305047.
Confrontare i dati di carico e di deformazione elastica con
quelli delle molle nuove indicati nella figura seguente.

Posteriore

Figura 139

Figura 140

Figura 141

Figura 142

Figura 143

87051

Nel caso che le valvole non fossero state revisiona-
te o sostituite, rimontarle secondo la numerazione
eseguita allo smontaggio.

Le valvole di aspirazione si distinguono da quelle di
scarico per un incavo posto al centro del fungo val-
vola.

NOTA

63,

49,

34,

N 454

± 22

N 840

± 42

MOTORE F2B

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

Revi — Ottobre 2005

44925

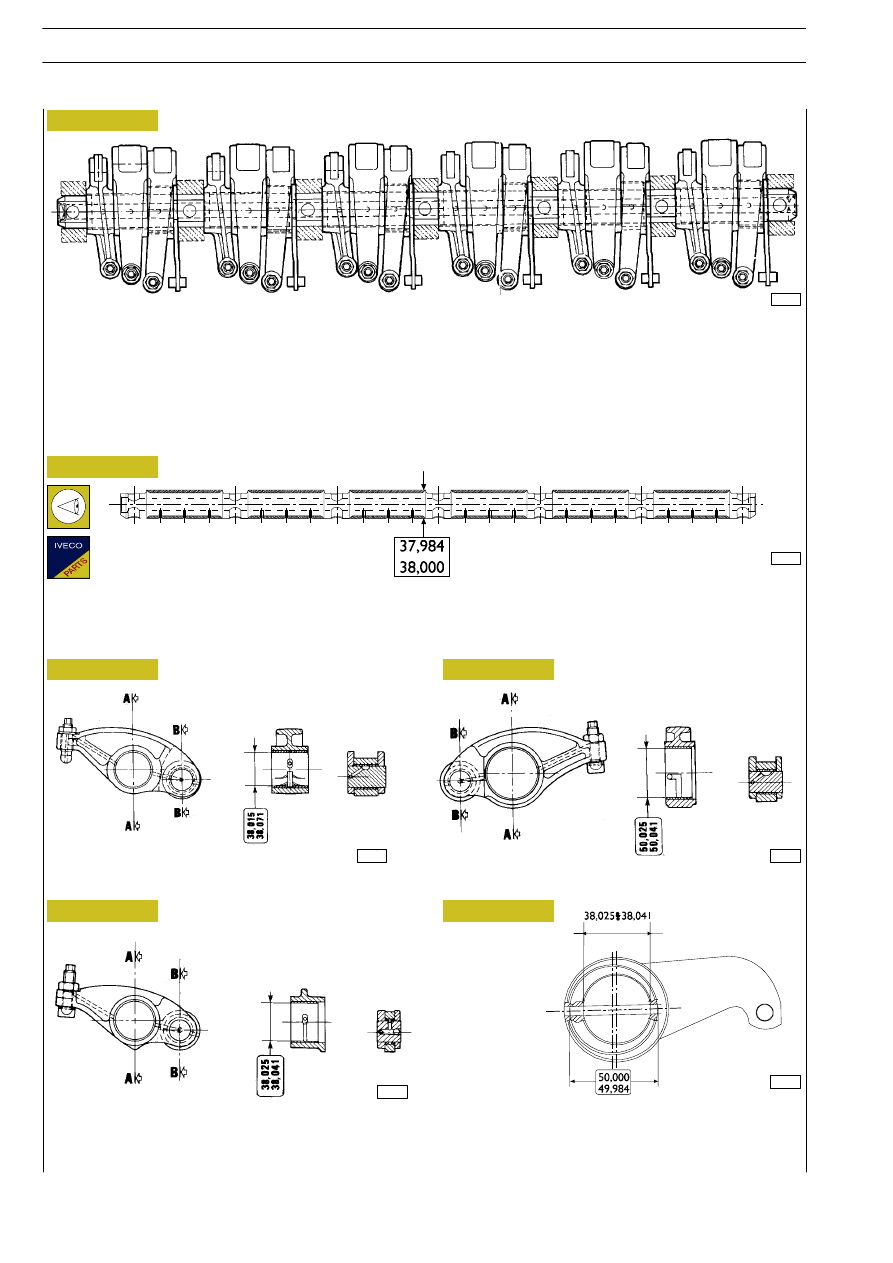

Gli eccentrici dell’albero distribuzione comandano direttamente i bilancieri: 6 per gli iniettori e 12 per le valvole. I bilancieri comando
iniettori e valvole aspirazione sono calettati direttamente sull’albero bilancieri. I bilancieri comando valvole di scarico sono calettati
sull’albero bilancieri con l’interposizione delle leve con perno eccentrico di comando freno motore. I bilancieri scorrono diretta-
mente sui profili delle camme tramite rulli. L’altra estremitá agisce su di un traversino che appoggia direttamente sullo stelo delle
due valvole. Tra la vite di registro del bilanciere ed il traversino è interposta una pastiglia. All’interno dei bilancieri sono ricavati due
condotti di lubrificazione. L’albero porta bilancieri copre praticamente tutta la testa cilindri; esso dev’essere staccato per accendere a
tutti gli organi sottostanti.

Figura 144

44914

44912

44913

Figura 145

Figura 146

Figura 147

BILANCIERI PER INIETTORE POMPA

BILANCIERI PER VALVOLE DI ASPIRAZIONE

Controllare le superfici delle boccole che non devono presentare tracce di rigature o eccessive usure, in caso contrario sostituire
il bilanciere completo.

BILANCIERE PER VALVOLE DI SCARICO

Bilancieri

SEZIONE A—A

SEZIONE B—B

SEZIONE A—A

SEZIONE B—B

SEZIONE A—A

SEZIONE B—B

Controllare che la superficie dell’albero non presenti rigature o tracce di grippaggio; nel caso contrario sostituirlo.

DATI PRINCIPALI DELL’ALBERO PORTA BILANCIERI

79171

Albero

Figura 148

Figura 148/1

92822

LEVA CON PERNO ECCENTRICO COMANDO

FRENO MOTORE

MOTORE F2B

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

5412

ALBERO BILANCIERI
