Figura 119

Figura 120

Figura 121

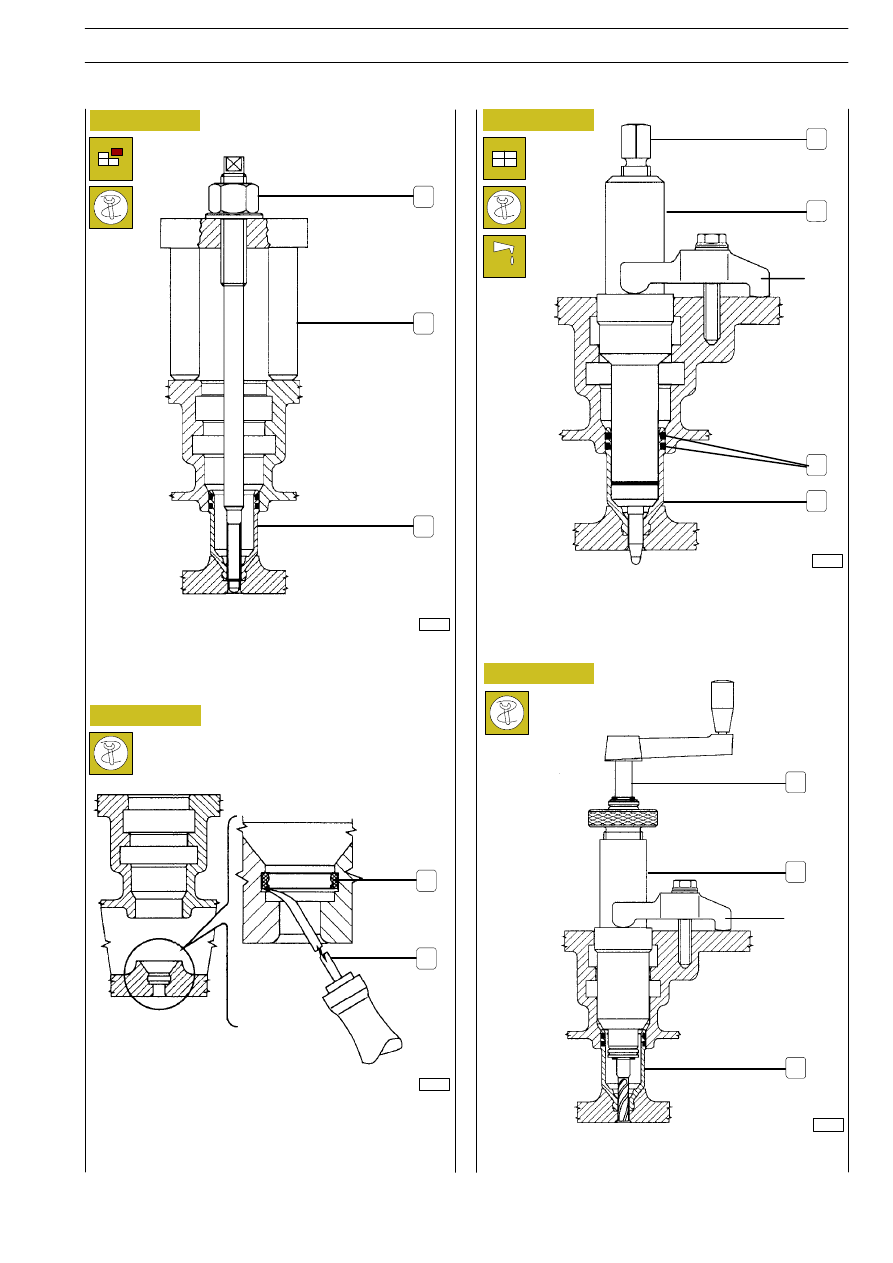

- Mediante attrezzo 99390772 (2) rimuovere eventuali

residui (1) rimasti nella scanalatura della testa cilindri.

1

2

- avvitare l’estrattore 99342149 (2) nell’astuccio (3), avvi-

tare il dado (1) ed estrarre dalla testa cilindri l’astuccio.

45631

1

2

3

45635

- Lubrificare gli anelli di tenuta (3) e montarli sull’astuccio

(4); mediante attrezzo 99365054 (2) fissato alla testa ci-
lindri mediante staffa A, piantare l’astuccio nuovo, avvita-
re la vite (1) ricalcando la parte inferiore dell’astuccio.

1

2

4

3

A

45632

Figura 122

- Ripassare mediante alesatore 99394043 (1) e boccola

di guida 99394014 (2) il foro dell’astuccio (3).

1

2

3

A

MOTORE F2B

75

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

45636

47585

Figura 123

Figura 124

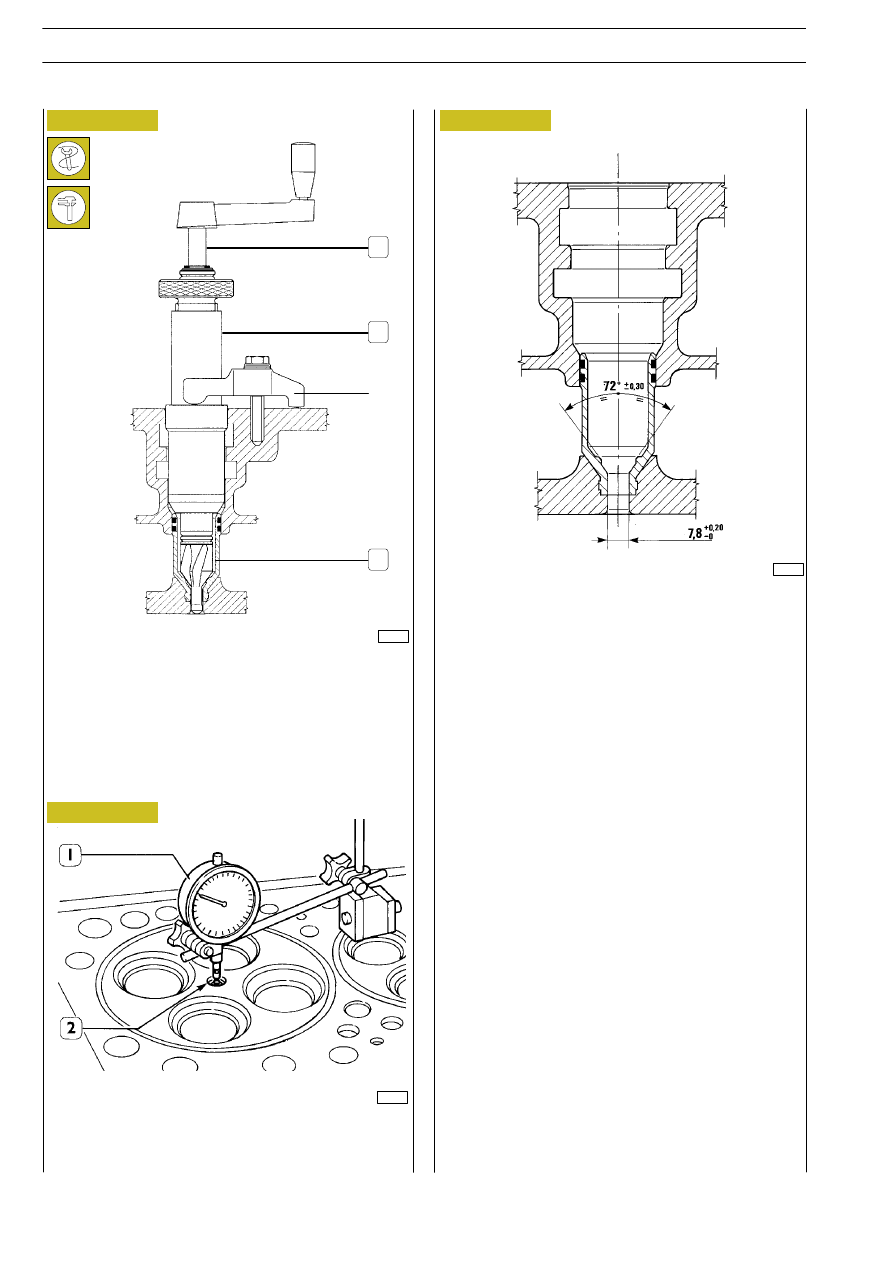

- Mediante fresa 99394041 (1) e boccola 99394014 (2)

ripassare la sede di appoggio dell’iniettore nell’astuccio
(3); controllare la sporgenza iniettore dal piano testa ci-
lindri che deve risultare di 0,7 mm.

Controllo sporgenza iniettore (2) mediante comparatore
(1). La sporgenza deve essere di 0,7 mm.

Controllo sporgenza iniettori

1

2

3

A

44909

Figura 125

SCHEMA DI MONTAGGIO ASTUCCIO PORTA

INIETTORI

76

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

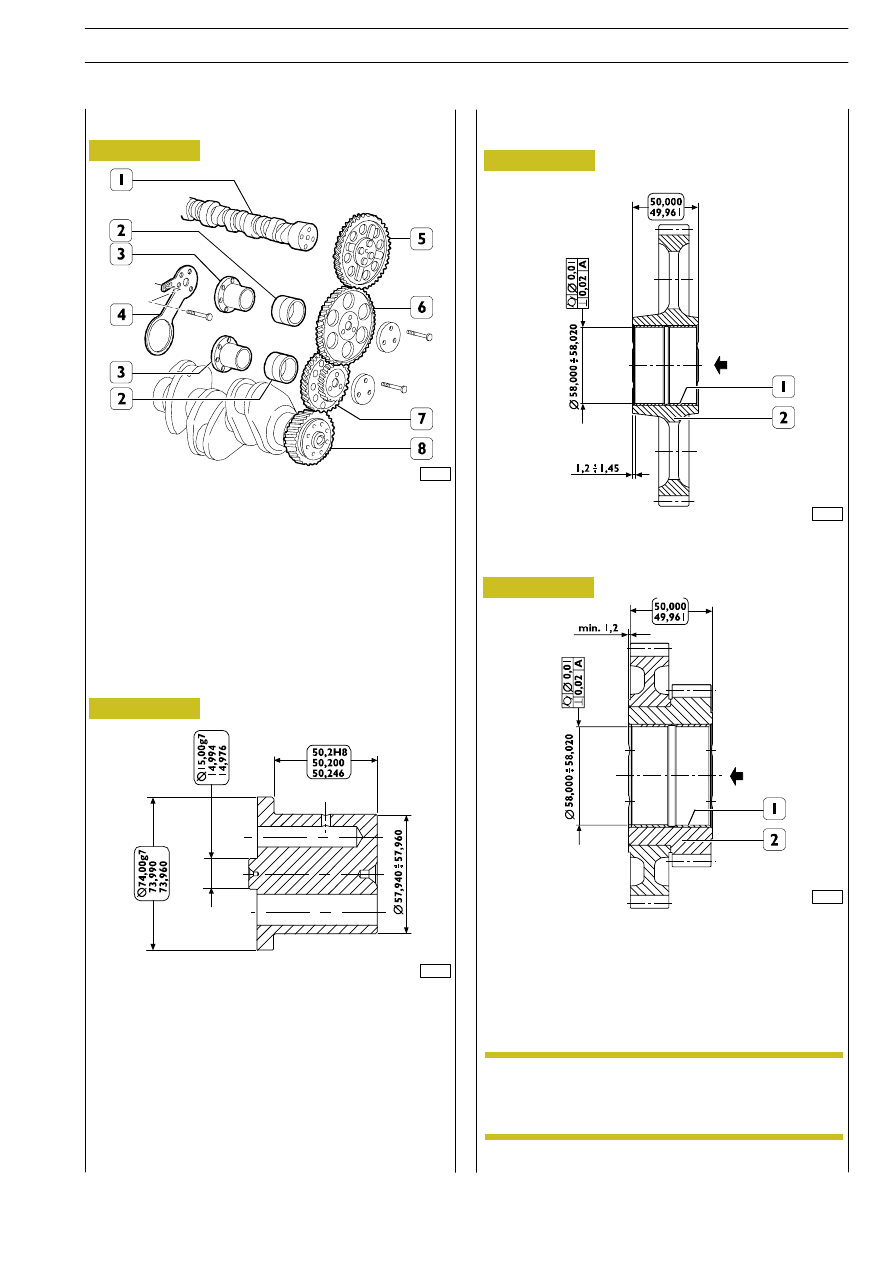

PARTICOLARI COMPONENTI COMANDO DISTRIBU-

ZIONE

1. Albero distribuzione — 2. Boccola — 3. Perno — 4. Biellet-

ta — 5. Ingranaggio comando albero distribuzione — 6. In-

granaggio di rinvio — 7. Ingranaggio doppio di rinvio — 8.

Ingranaggio conduttore albero motore.

86925

86927

86928

Giuoco nominale di montaggio perni/boccole ingranaggi di
rinvio: 0,040

÷ 0,080 mm.

Comando distribuzione

541253

Perno per ingranaggi di rinvio

86926

541252

Ingranaggio di rinvio

541252

Ingranaggio doppio di rinvio

541254

Sostituzione boccole

Le boccole (1, Figure 128 — 129) possono essere sostituite
quando usurate. Dopo aver piantato la boccola eseguire la
rettifica per portarla alla quota di Ø 58,010

± 0,10 mm.

Il piantaggio delle boccole negli ingranaggi (2, Figure
128 — 129) deve essere eseguito nel senso della
freccia posizionandole alla quota indicata nelle
figure.

Figura 126

Figura 127

Figura 128

Figura 129

NOTA

MOTORE F2B

77

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

5412

DISTRIBUZIONE

47506

47505

47507

Figura 130

Figura 131

Figura 132

541211

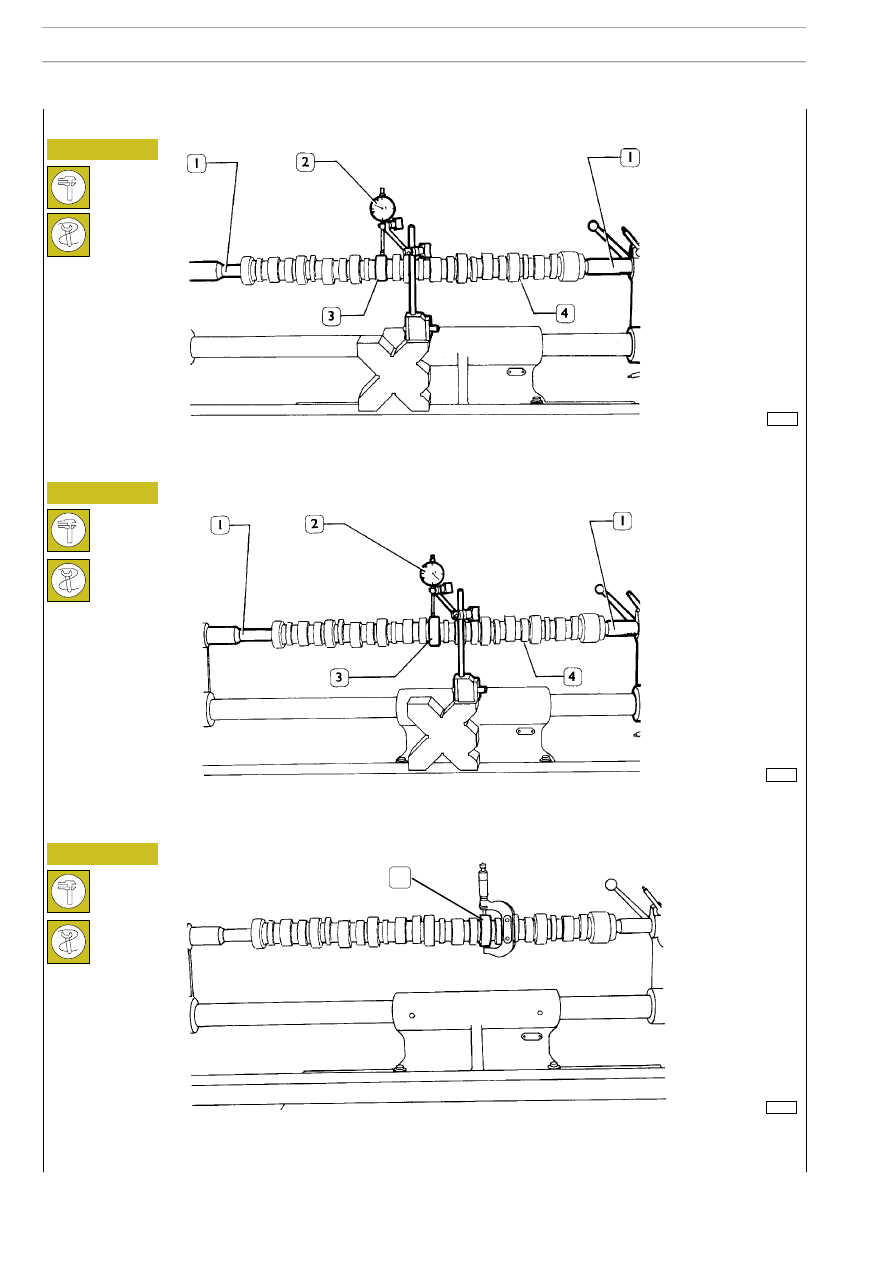

Controllo alzata eccentrici e allineamento perni

Sempre con l’albero distribuzione (4) disposto sulle contropunte (1), controllare mediante comparatore centesimale (2) l’allinea-
mento dei perni di supporto (3); esso non deve risultare superiore a 0,030 mm. Riscontrando un disallineamento superiore proce-
dere alla sostituzione dell’albero.

Per controllare il giuoco di montaggio, misurare il diametro interno delle boccole e il diametro dei perni (1) dell’albero distribuzione,
dalla differenza si ricaverà il reale giuoco esistente.
Riscontrando giuochi superiore a 0,150 mm sostituire le boccole e se necessario anche l’albero distribuzione.

Disporre l’albero distribuzione (4) sulle contropunte (1) e controllare mediante comparatore centesimale (2) l’alzata degli eccentri-
ci (3), i valori sono riportati nella tabella a pag. 20.

1

78

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

541210

Albero distribuzione
