Iveco EURO TRAKKER CURSOR 13. Руководство - часть 232





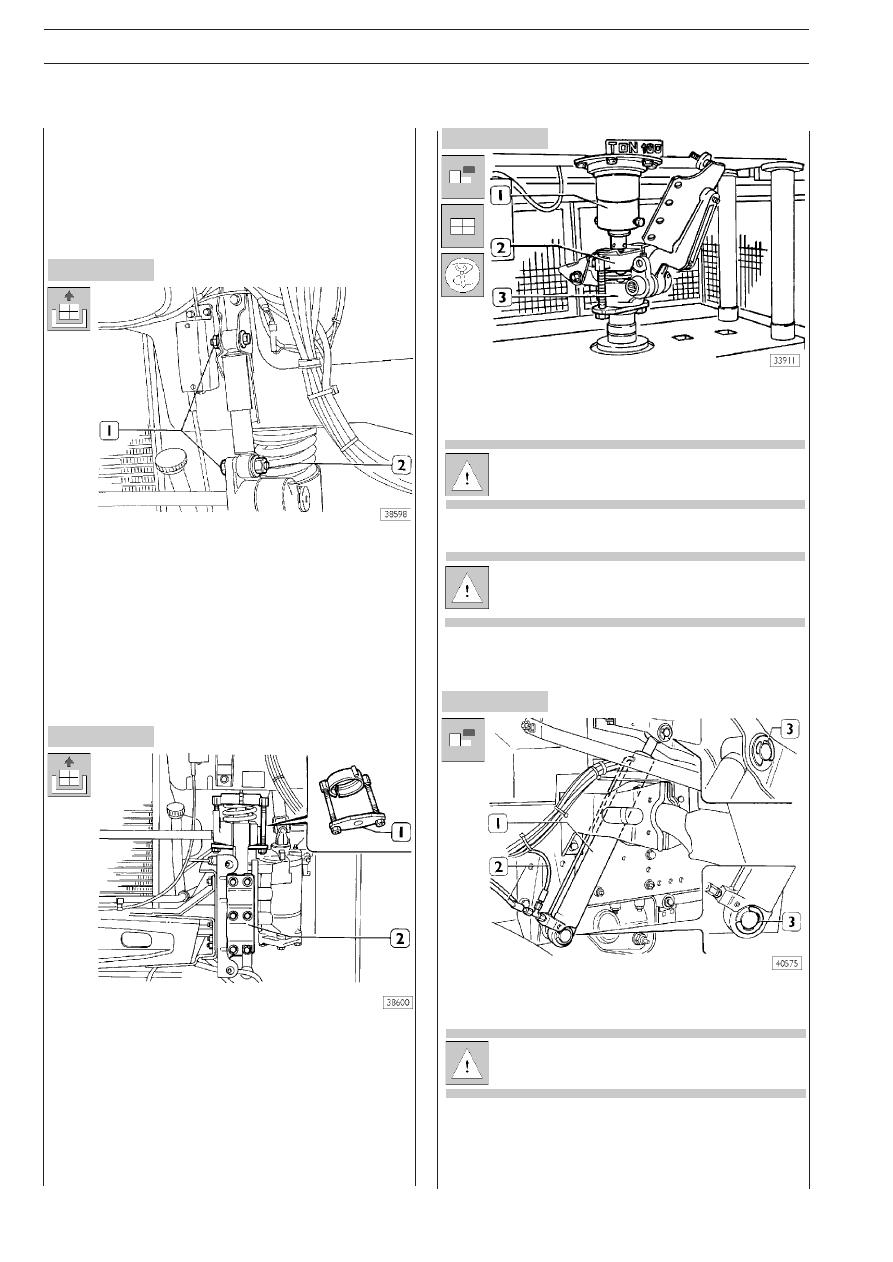

6

КОНСТРУКЦИЯ КАБИНЫ ВОДИТЕЛЯ И РАМА АВТОМОБИЛЯ

E

URO

T

RAKKER

C

URSOR

13

Ремонт ограничивается заменой поврежденных деталей.

554243 ЗАМЕНА ПЕРЕДНЕГО И ЗАДНЕГО

АМОРТИЗАТОРОВ ПОДВЕСКИ
КАБИНЫ

РЕМОНТ

Рисунок 3

Для снятия переднего и заднего амортизатора необходимо
отвернуть гайки (2) и извлечь болты (1). Для установки
амортизаторов на место необходимо выполнить описанные
выше операции в обратной последовательности.

554215 СНЯТИЕ И УСТАНОВКА ДЕТАЛЕЙ

ПЕРЕДНЕГО КРЕПЛЕНИЯ КАБИНЫ И
ШТАНГИ СТАБИЛИЗАТОРА ПОДВЕСКИ
КАБИНЫ

Рисунок 4

Рисунок 5

Рисунок 6

Снимите бампер в сборе.
Отсоедините амортизатор.
Подоприте кабину специальным упором.
Установите специальный инструмент 99370147 (1) и соM
жмите пружину подвески.
Отверните болты крепления.
Отверните болты верхнего кронштейна крепления кабины и
болты крепления кронштейна (2) к раме шасси. Теперь сниM
мите кронштейн крепления вместе со штангой стабилизатоM
ра подвески.

Специальный инструмент 99370147 (2), удерживающий
пружину в кронштейне крепления, снимается с пружины и
устанавливается на пружину при помощи пресса (1), котоM
рый сжимает пружину.

554255 ЗАМЕНА ГИДРОЦИЛИНДРА

ОТКИДЫВАНИЯ КАБИНЫ

Снятие

При установке штанги стабилизатора смажьте каM
навки штанги пластичной смазкой TUTELA Z2 для
уменьшения износа и скрипа.

Для того чтобы установить снятые детали, выполните описанM
ные выше операции в обратном порядке.

Замените все изношенные или поврежденные
детали.

Отсоедините масляные трубки (2), снимите разрезные фикM
сирующие шайбы (3), удерживающие пальцы крепления гиM
дроцилиндра, и снимите гидроцилиндр (1).

Установка

Для того чтобы установить гидроцилиндр на место, описанM
ные выше операции необходимо выполнить в обратном поM
рядке, затягивая болты и гайки крепления с предписанным
крутящим моментом.

Эту операцию необходимо выполнять при откинуM
той кабине.

E

URO

T

RAKKER

C

URSOR

13

КОНСТРУКЦИЯ КАБИНЫ ВОДИТЕЛЯ И РАМА АВТОМОБИЛЯ

7

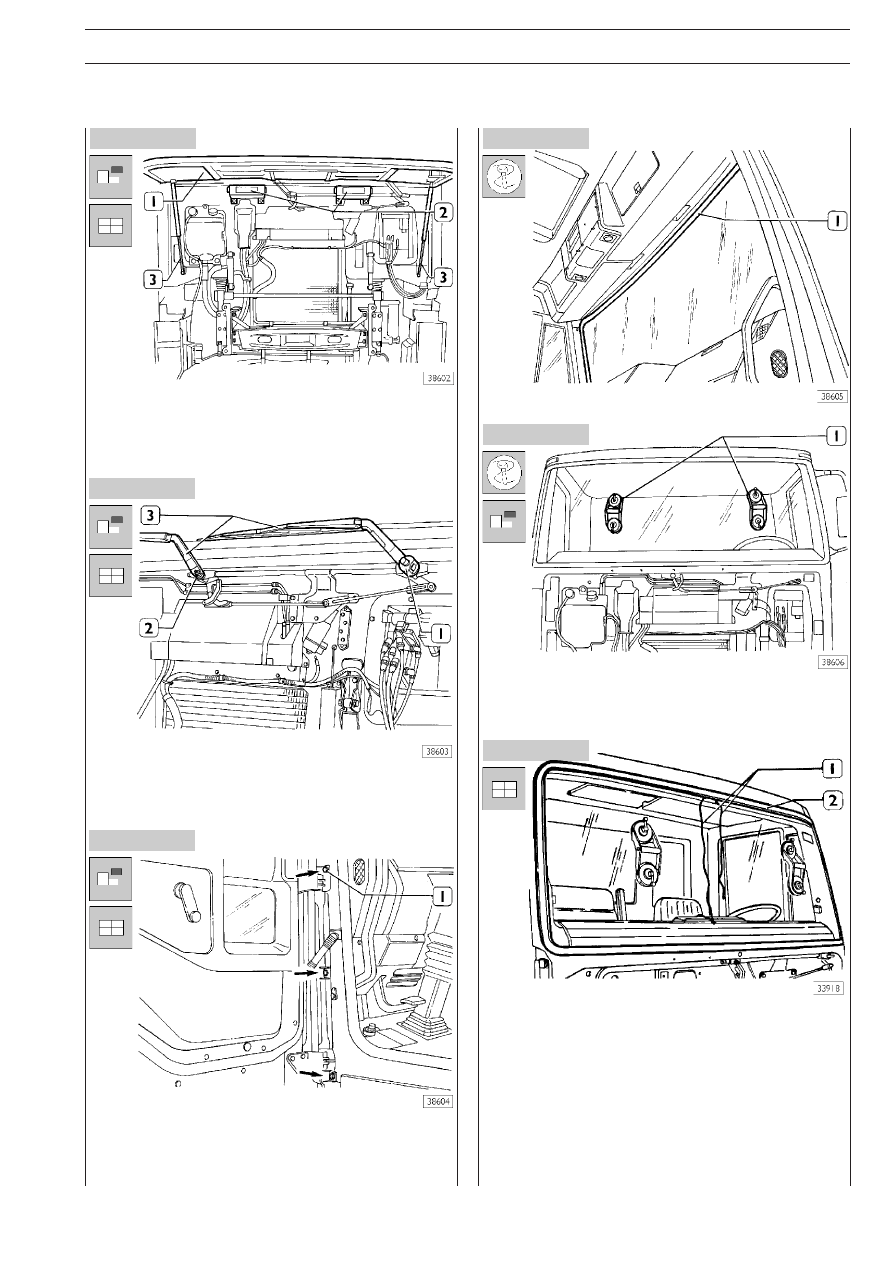

Рисунок 7

Поднимите облицовку радиатора (1), отсоедините нижние
крепления газовых упоров (3).
Отверните болты кронштейна крепления (2) и снимите обM
лицовку радиатора.

552410 ЗАМЕНА ВЕТРОВОГО СТЕКЛА

Рисунок 8

Отсоедините трубки омывателя ветрового стекла.
Отверните гайки (2) и снимите поводки стеклоочистителя
(3) при помощи специального съемника (1).

Рисунок 9

Отверните болты (1), отмеченные стрелками, снимите бокоM
вые дефлекторы.

Рисунок 10

Приподнимите резиновый уплотнитель (1) с внутренней
стороны кабины.

Рисунок 11

Прикрепите вакуумные присоски с ручками
99378031 (1) к ветровому стеклу. Затем потяните на себя
ручки с вакуумными присосками, одновременном нажимая
изнутри кабины на верхние углы ветрового стекла и извлеM
ките стекло из проема наружу.

Рисунок 12

Чтобы установить ветровое стекло на место, выполните
операции в следующей последовательности:
❑ Установите резиновый уплотнитель на ветровое стекло,

уложите шнур (1) в углубление уплотнителя (2).

❑ Установите вакуумные присоски с ручками 9937803 на веM

тровое стекло и прислоните стекло к проему окна кабины.

❑ Плотно нажмите на ручки с вакуумными присосками,

прижимая стекло к проему, вытягивайте оба конца шнуM
ра с внутренней стороны кабины так, чтобы уплотнитель
вошел в проем окна вместе со стеклом.

❑ Теперь можно установить детали, которые были сняты во

время разборки.

8

КОНСТРУКЦИЯ КАБИНЫ ВОДИТЕЛЯ И РАМА АВТОМОБИЛЯ

E

URO

T

RAKKER

C

URSOR

13

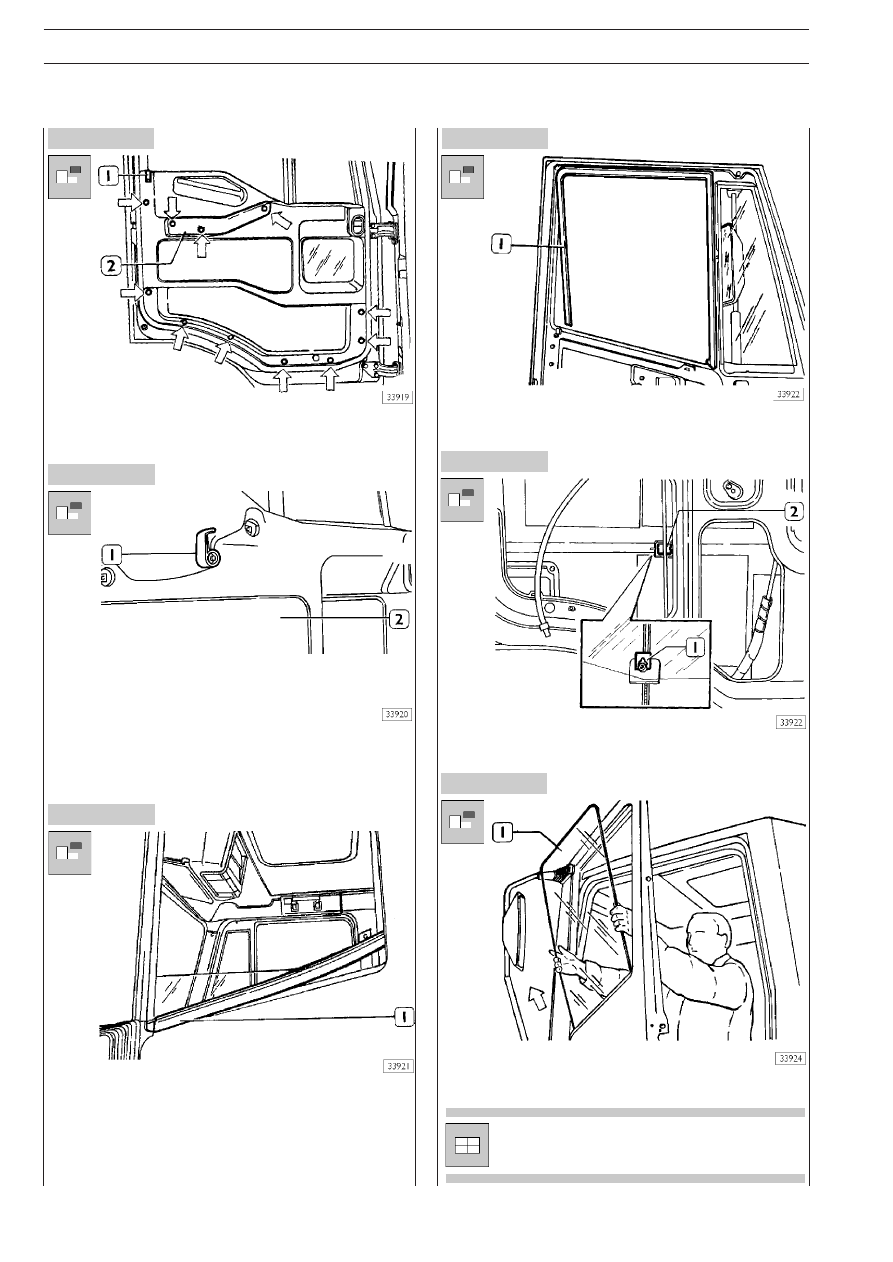

Рисунок 13

Извлеките колпачки винтов (указанные стрелками), отверниM
те винты и снимите подлокотник (2). Снимите кнопку блокиM
ровки замка двери (1).

Рисунок 16

Снимите направляющий уплотнитель стекла двери (1).

Рисунок 14

Снимите пассатижами ручку замка двери (1).
Снимите облицовочную панель двери.

Рисунок 17

Отцепите защелку (1) от стеклоподъемника (2).

Рисунок 15

Опустите стекло двери, снимите внутренний и наружный упM
лотнители (1) стекла.

Рисунок 18

Поднимите стекло (1) и выньте его вверх из двери через
оконный проем (в направлении стрелки).

550740 ЗАМЕНА ОПУСКАЕМОГО СТЕКЛА ДВЕРИ

Для того чтобы установить снятые детали, выполните
описанные выше операции в обратном порядке.

E

URO

T

RAKKER

C

URSOR

13

КОНСТРУКЦИЯ КАБИНЫ ВОДИТЕЛЯ И РАМА АВТОМОБИЛЯ

9

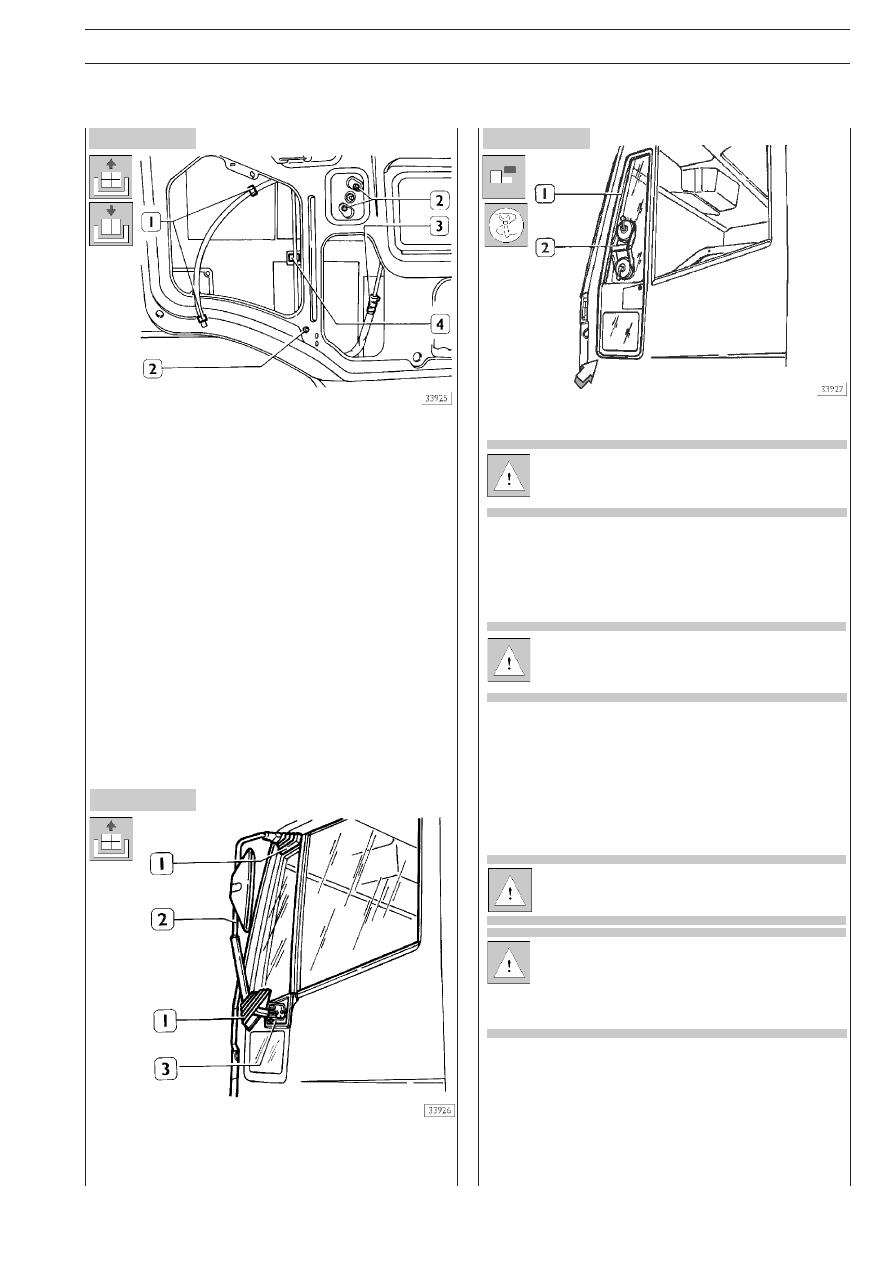

Рисунок 19

Снимите облицовочную панель двери, как описано выше.
Отцепите защелки (1), отверните винты (2), отсоедините
стекло от стеклоподъемника (4) и снимите механизм привоM
да стеклоподъемника.
Для того, чтобы установить снятые детали, выполните опиM
санные выше операции в обратном порядке.

550730 ЗАМЕНА МЕХАНИЗМА ПРИВОДА

СТЕКЛОПОДЪЕМНИКА

Рисунок 20

Отодвиньте защитные чехлы (1), отверните винты и снимите
зеркало заднего вида (2) с двери. Снимите защитный
чехол (3). Снимите облицовочную панель двери.

550748 ЗАМЕНА НЕОТКРЫВАЮЩЕГОСЯ

СТЕКЛА ДВЕРИ

Снятие

Извлеките наружный уплотнитель (1) при помощи вакуумM
ной присоски с ручкой 99378031 (2).

Чтобы не повредить лакокрасочное покрытие, перед
тем как начать резать герметик снаружи, обклейте по
периметру защитной лентой проем бокового стекла.

Проткните колющим инструментом герметик в угловой часM
ти (показанной стрелкой) окна.
Разрежьте герметик по всему периметру стекла. Извлеките
стекло с помощью специальной ручки с вакуумными присоM
сками (2).

Использование какойMлибо смазки при разрезании
герметика не допускается. Режущее лезвие обязаM
тельно должно быть острым.

Подготовка места для установки стекла

Срежьте и выровняйте лезвием ножа старый герметик в
проеме окна, оставляя слой от 0,25 до 1,00 мм, чтобы не
повредить лакокрасочное покрытие. Удалите пыль и обезM
жирьте поверхности оконного проема салфеткой с раствоM
рителем BETACLEAN 3300, содержащимся в комплекте
BETASEAL 1703 (номер по каталогу запчастей IVECO
PARTS 93162553).

Пленка герметика, остающаяся на стекле, служит
основой для нового клея.

Если же оконный проем окрашивался после выполнеM
ния ремонтных работ, необходимо нанести на окраM
шенное место универсальную грунтовку COMBI 5061,
имеющуюся в том же комплекте, и выждать 15 минут,
чтобы дать ей возможность высохнуть.

Подготовка стекла к установке

Если устанавливается ранее снятое стекло:
❑ Остро заточенным ножом срежьте и выровняйте остатки

старого герметика, стараясь сделать оставшийся слой
как можно тоньше. Нет необходимости снимать весь слой
старого герметика. Не трогайте руками оставшийся слой
герметика. Не повредите черную защитную пленку на пеM
риметре стекла.

Рисунок 21
