Iveco EURO TRAKKER CURSOR 13. Руководство - часть 211





28/2

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

E

URO

T

RAKKER

 C

URSOR

 13

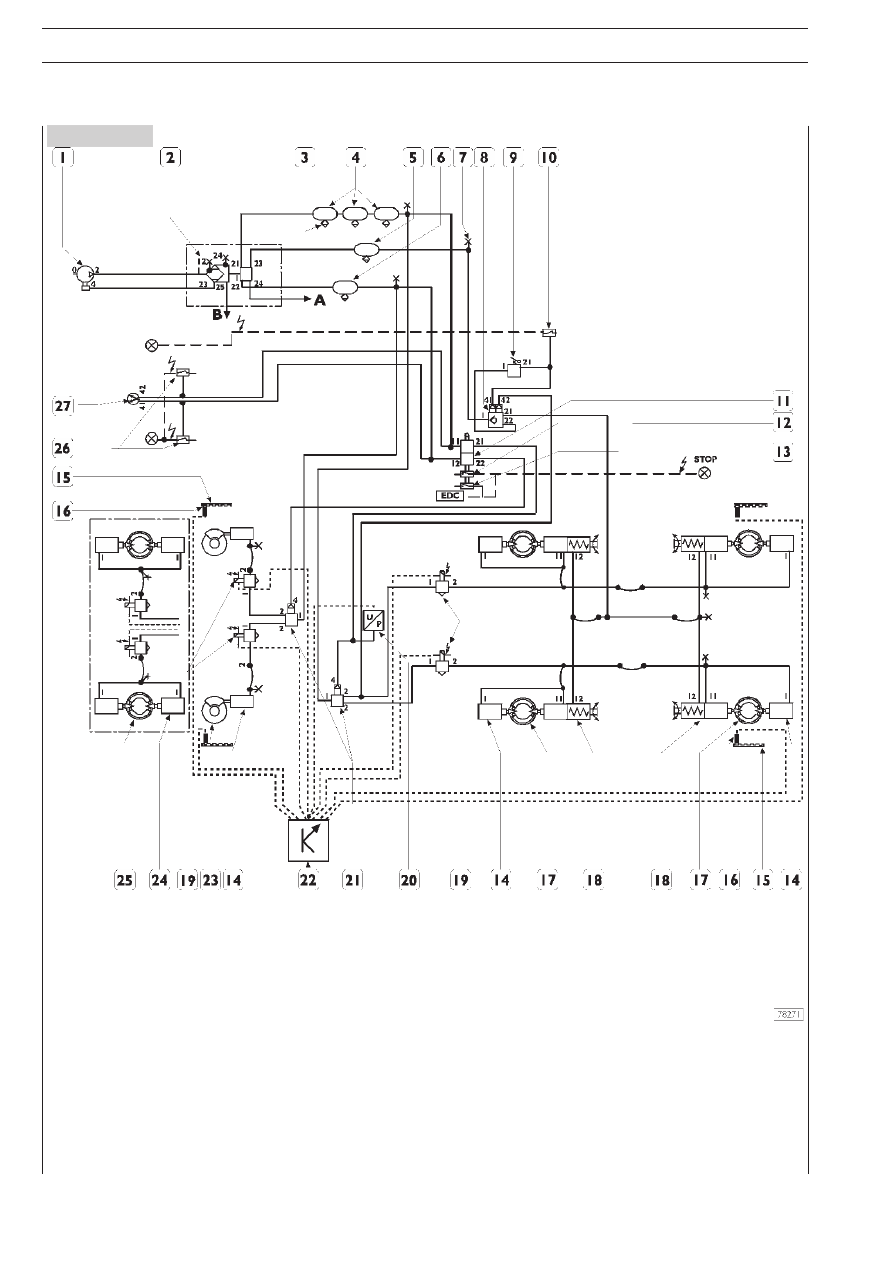

Рисунок 26/2

Схема тормозной пневмосистемы грузовиков с колесной формулой 6

× 4 с электронной системой

ограничения тормозного усилия (EBL)

1. Энергосберегающий компрессор — 2. Воздухоосушитель — 3. Ручной кран слива конденсата — 4. Ресивер тормозного кон?

тура прицепа объемом 20 л — 5. Ресивер тормозного контура заднего моста объемом 20 л — 6. Ресивер тормозного контура пе?

реднего моста объемом 20 л — 7. Штуцер для подключения прибора контроля давления — 8. Двунаправленный ускорительный кла?

пан — 9. Ручной распределитель стояночного тормоза — 10. Выключатель контрольной лампы стояночного тормоза — 11. Сдвоен?

ный распределитель — 12. Выключатель стоп?сигнала — 13. Выключатель управления моторным тормозом — 14. Диафрагменная

тормозная камера — 15. Задающее колесо — 16. Датчик частоты вращения колеса — 17. Барабанный тормозной механизм с дву?
мя разжимными кулачками — 18. Комбинированный тормозной цилиндр — 19. Электромагнитный клапан АБС — 20. Датчик давле?

ния — 21. Однонаправленный ускорительный клапан — 22. Электронный блок управления — 23. Механизм дискового тормоза —

24. Диафрагменная тормозная камера (по заказу) — 25. Механизм барабанного тормоза — 26. Выключатель контрольной лампы

низкого давления — 27. Указатель давления — A. Вспомогательное оборудование — B. Вспомогательное оборудование

E

URO

T

RAKKER

 C

URSOR

 13

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

28/3

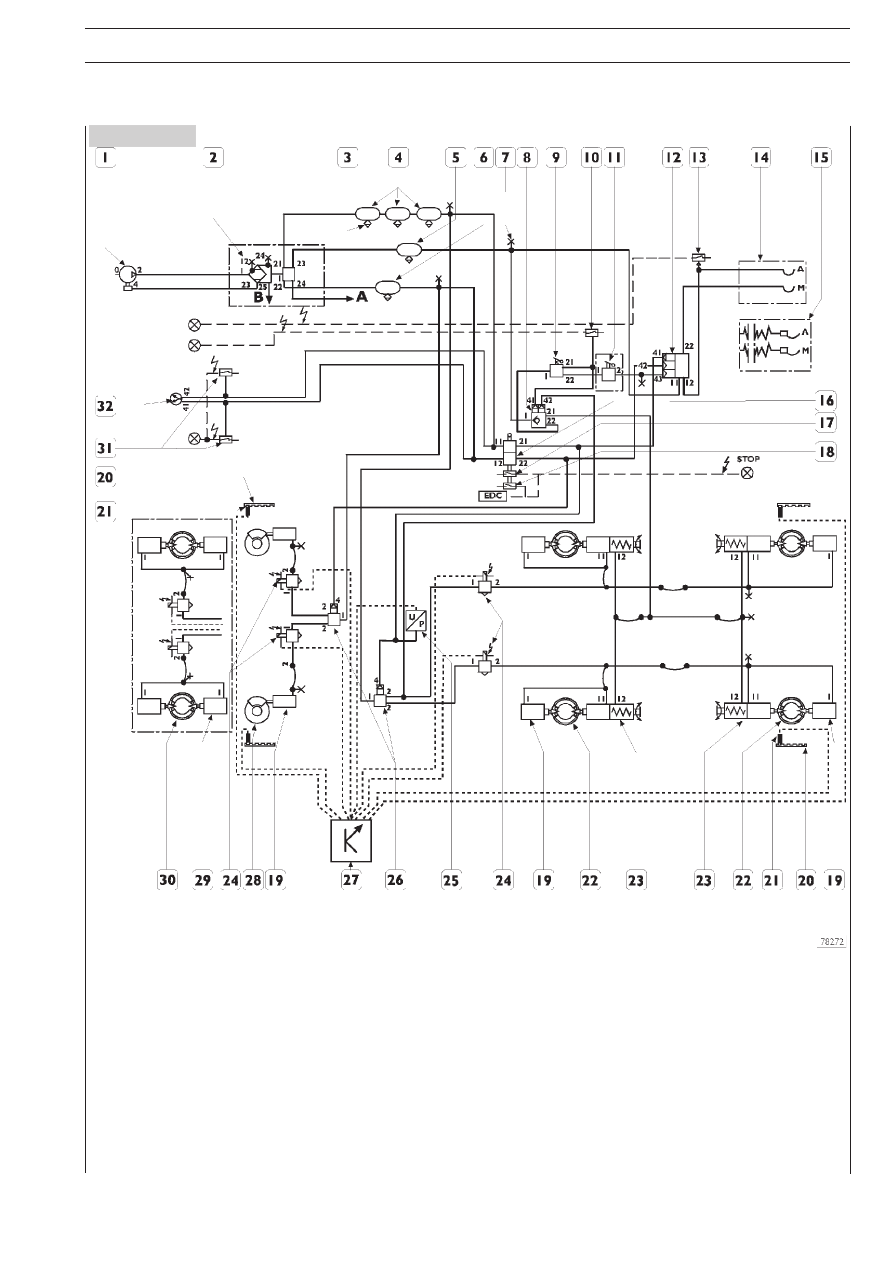

Рисунок 26/3

Схема тормозной пневмосистемы тягачей с колесной формулой 6

× 4 — 6 × 6 с электронной системой

ограничения тормозного усилия (EBL)

1. Энергосберегающий компрессор — 2. Воздухоосушитель — 3. Ручной кран слива конденсата — 4. Ресивер

тормозного контура прицепа объемом 20 л — 5. Ресивер тормозного контура заднего моста объемом 20 л — 6. Ресивер тормоз?

ного контура переднего моста объемом 20 л — 7. Штуцер для подключения прибора контроля давления — 8. Двунаправленный

ускорительный клапан — 9. Ручной распределитель стояночного тормоза — 10. Выключатель контрольной лампы стояночного тор?

моза — 11. Ручной распределитель тормоза прицепа (по заказу) — 12. Трехконтурный сервораспределитель для управления тор?

можением прицепа — 13. Выключатель контрольной лампы низкого давления — 14. Полумуфта «ISO» для грузовика — 15. Полу?

муфта «ISO» для тягача — 16. Двунаправленный управляющий золотник — 17. Выключатель стоп?сигнала — 18. Выключатель

управления моторным тормозом — 19. Диафрагменная тормозная камера — 20. Задающее колесо — 21. Датчик частоты враще?

ния колеса — 22. Барабанный тормозной механизм с двумя разжимными кулачками — 23. Комбинированный тормозной

цилиндр — 24. Электромагнитный клапан АБС — 25. Датчик давления — 26. Однонаправленный ускорительный клапан — 27.

Электронный блок управления — 28. Механизм дискового тормоза (*) — 29. Диафрагменная тормозная камера (•) (по заказу

для автомобилей 6

× 4) — 30. Механизм барабанного тормоза (•) (по заказу для автомобилей 6 × 4) — 31. Выключатель кон?

трольной лампы низкого давления — 32. Указатель давления — A. Вспомогательное оборудование — B. Вспомогательное обору?

дование

(*) для автомобилей с колесной формулой 6

× 4

(•) для автомобилей с колесной формулой 6

× 6

28/4

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

E

URO

T

RAKKER

 C

URSOR

 13

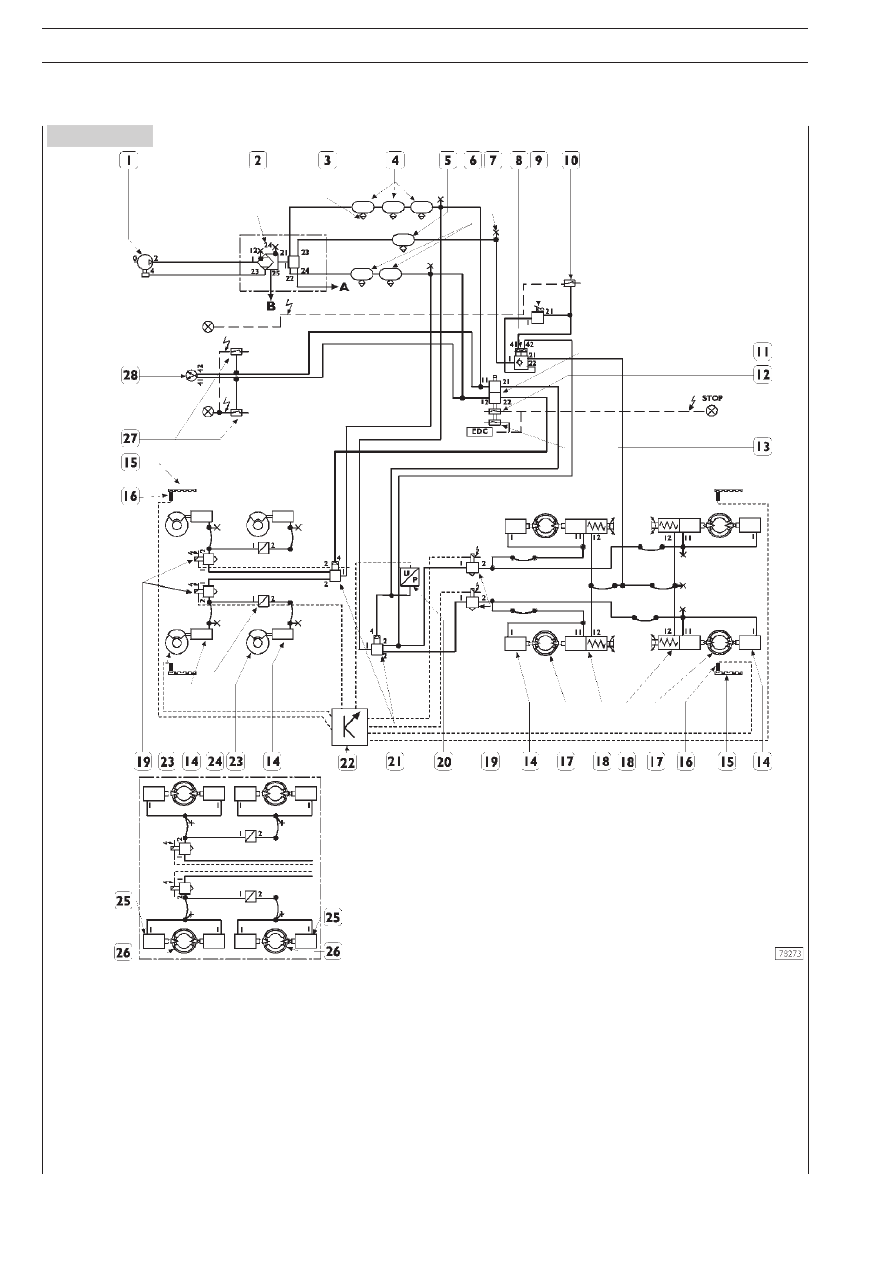

Рисунок 26/4

Схема тормозной пневмосистемы грузовиков с колесной формулой 8

× 4 × 4 — 8 × 8 × 4 с электронной

системой ограничения тормозного усилия (EBL)

1. Энергосберегающий компрессор — 2. Воздухоосушитель — 3. Ручной кран слива конденсата — 4. Ресивер тормозного контура

прицепа объемом 20 л (либо два ресивера объемом 30 л) — 5. Ресивер тормозного контура заднего моста объемом 20 л — 6. Реси?

вер тормозного контура переднего моста объемом 20 л — 7. Двунаправленный ускорительный клапан — 8. Ручной распределитель

стояночного тормоза — 9. Выключатель контрольной лампы стояночного тормоза — 10. Двунаправленный управляющий золотник —

11. Сдвоенный распределитель — 12. Выключатель стоп?сигнала — 13. Выключатель управления моторным тормозом — 14. Диафраг?

менная тормозная камера — 15. Задающее колесо — 16. Датчик частоты вращения колеса — 17. Барабанный тормозной механизм с

двумя разжимными кулачками — 18. Комбинированный тормозной цилиндр — 19. Электромагнитный клапан АБС — 20. Датчик давле?

ния — 21. Однонаправленный ускорительный клапан — 22. Электронный блок управления — 23. Механизм дискового тормоза (*) —
24. Сервисный клапан — 25. Диафрагменная тормозная камера (•) (по заказу для автомобилей 8

× 4 × 4) — 26. Барабанный тор?

мозной механизм с двумя разжимными кулачками (•) (по заказу для автомобилей 8

× 4 × 4) — 27. Выключатель контрольной лампы

низкого давления — 28. Указатель давления — A. Вспомогательное оборудование — B. Вспомогательное оборудование

(*) для автомобилей с колесной формулой 8

× 4 × 4

(•) для автомобилей с колесной формулой 8

× 8 × 4

E

URO

T

RAKKER

 C

URSOR

 13

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

28/5

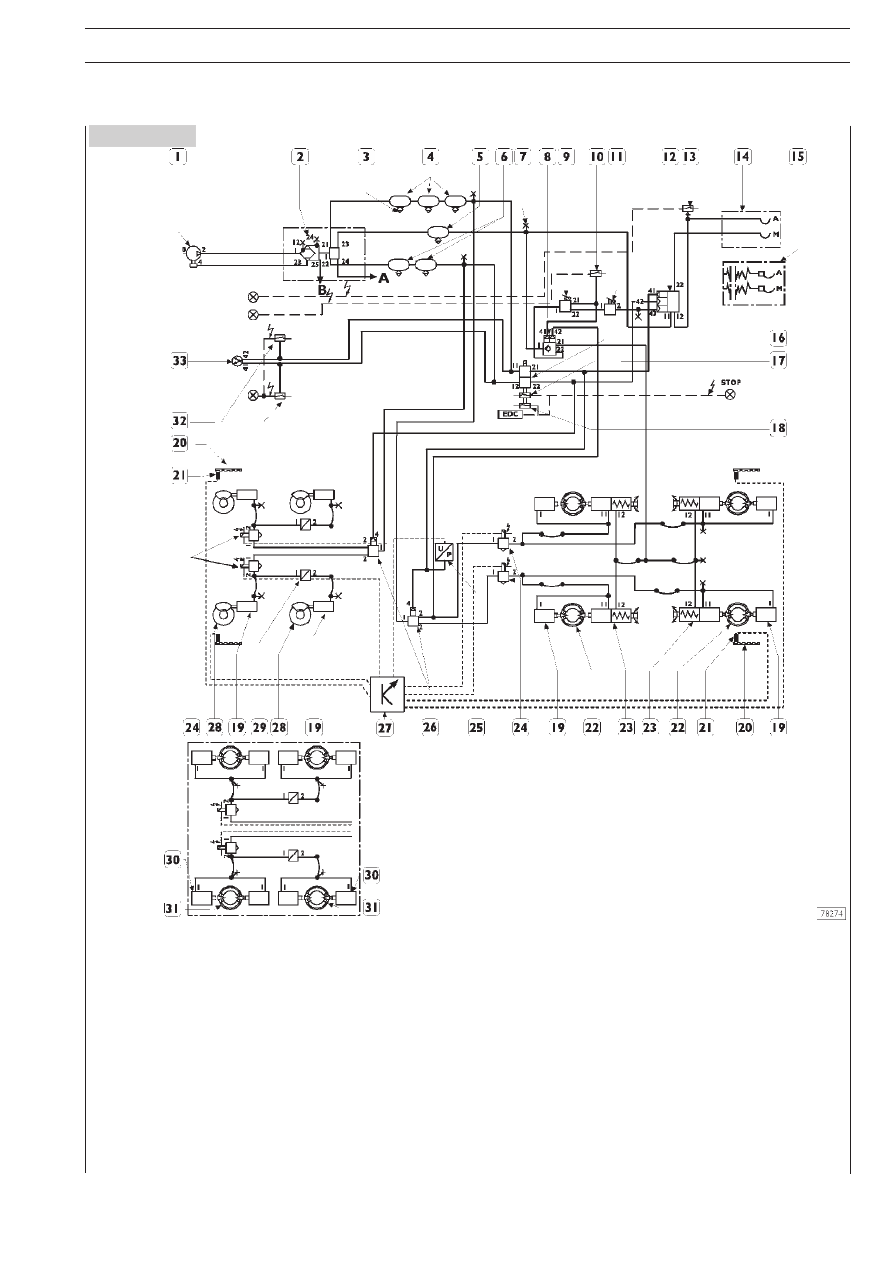

Рисунок 26/5

Схема тормозной пневмосистемы тягачей с колесной формулой 8

× 4 × 4 — 8 × 8 × 4 с электронной

системой ограничения тормозного усилия (EBL)

1. Энергосберегающий компрессор — 2. Воздухоосушитель — 3. Ручной кран слива конденсата — 4. Ресивер тормозного контура

прицепа объемом 20 л — 5. Ресивер тормозного контура заднего моста объемом 20 л — 6. Ресивер тормозного контура переднего

моста объемом 20 л — 7. Штуцер для подключения прибора контроля давления — 8. Двунаправленный ускорительный клапан —

9. Ручной распределитель стояночного тормоза — 10. Выключатель контрольной лампы стояночного тормоза — 11. Ручной распреде?

литель тормоза прицепа (по заказу) — 12. Трехконтурный сервораспределитель для управления торможением прицепа — 13. Выклю?

чатель контрольной лампы низкого давления — 14. Полумуфта «ISO» для грузовика — 15. Полумуфта «ISO» для тягача — 16. Двуна?

правленный управляющий золотник — 17. Выключатель стоп?сигнала — 18. Выключатель управления моторным тормозом — 19. Диа?

фрагменная тормозная камера — 20. Задающее колесо — 21. Датчик частоты вращения колеса — 22. Барабанный тормозной меха?

низм с двумя разжимными кулачками — 23. Комбинированный тормозной цилиндр — 24. Электромагнитный клапан АБС — 25. Датчик

давления — 26. Однонаправленный ускорительный клапан — 27. Электронный блок управления — 28. Механизм дискового тормоза

(*) — 29. Сервисный клапан — 30. Диафрагменная тормозная камера (•) (по заказу для автомобилей 8

× 4 × 4) — 31. Барабанный

тормозной механизм с двумя разжимными кулачками (•) (по заказу для автомобилей 8

× 4 × 4) — 32. Выключатель контрольной лампы

низкого давления — 33. Указатель давления — A. Вспомогательное оборудование — B. Вспомогательное оборудование

(*) для автомобилей с колесной формулой 8

× 4 × 4

(•) для автомобилей с колесной формулой 8

× 8 × 4
