26

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

E

URO

T

RAKKER

 C

URSOR

 13

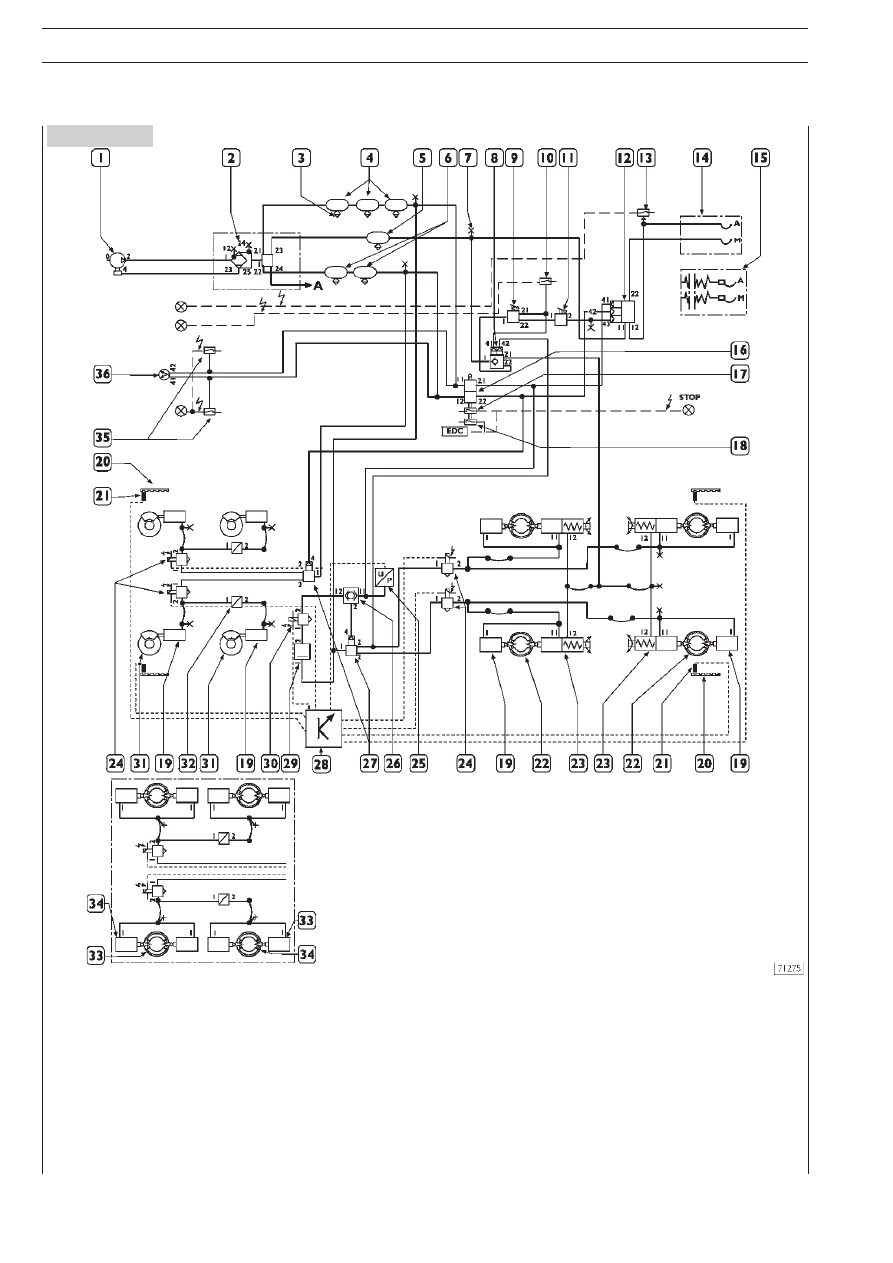

Рисунок 24

Схема тормозной пневмосистемы тягачей с колесной формулой 6

× 4 — 6 × 6 с АБС и

противобуксовочным регулятором (ASR)

1. Энергосберегающий компрессор — 2. Воздухоосушитель — 3. Ручной кран слива конденсата — 4. Ресивер тормозного контуj

ра прицепа объемом 20 л — 5. Ресивер тормозного контура заднего моста объемом 20 л — 6. Ресивер тормозного контура пеj

реднего моста объемом 20 л — 7. Штуцер для подключения прибора контроля давления — 8. Двунаправленный ускорительный

клапан — 9. Ручной распределитель стояночного тормоза — 10. Выключатель контрольной лампы стояночного тормоза — 11. Ручj

ной распределитель тормоза прицепа (по заказу) — 12. Трехконтурный сервораспределитель для управления торможением приj

цепа — 13. Выключатель контрольной лампы низкого давления — 14. Полумуфта «ISO» для грузовика — 15. Полумуфта «ISO» для

тягача — 16. Двунаправленный управляющий золотник — 17. Выключатель стопjсигнала — 18. Выключатель управления моторным

тормозом — 19. Диафрагменная тормозная камера — 20. Задающее колесо — 21. Датчик частоты вращения колеса — 22. Бараj

банный тормозной механизм с двумя разжимными кулачками — 23. Комбинированный тормозной цилиндр — 24. Электромагнитj

ный клапан АБС — 25. Датчик давления — 26. Двухпозиционный отсечной клапан — 27. Однонаправленный ускорительный клаj

пан — 28. Электронный блок управления — 29. Управляемый обратный клапан давления — 30. Электромагнитный клапан противоj

буксовочного регулятора (ASR). — 31. Механизм дискового тормоза (*) — 32. Диафрагменная тормозная камера (•) (по заказу

для автомобилей 6

× 4) — 33. Механизм барабанного тормоза (•) (по заказу для автомобилей 6 × 4) — 34. Выключатель конj

трольной лампы низкого давления — 35. Указатель давления — 36. Сервисный клапан — A. Вспомогательное оборудование

(*) для автомобилей с колесной формулой 6

× 4

(•) для автомобилей с колесной формулой 6

× 6

E

URO

T

RAKKER

 C

URSOR

 13

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

27

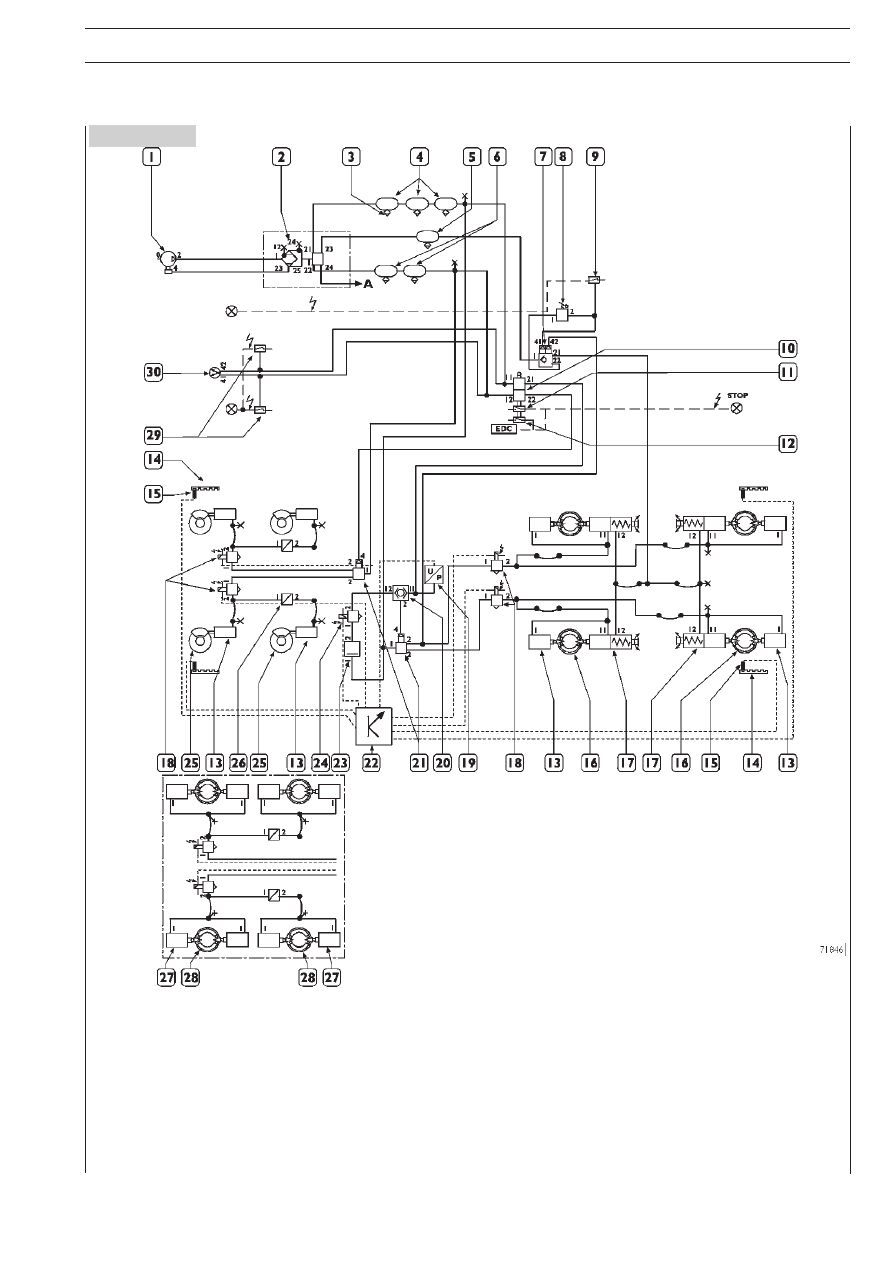

Рисунок 25

Схема тормозной пневмосистемы грузовиков с колесной формулой 8

× 4 × 4 — 8 × 8 × 4 с АБС и

противобуксовочным регулятором (ASR)

1. Энергосберегающий компрессор — 2. Воздухоосушитель — 3. Ручной кран слива конденсата — 4. Ресивер тормозного контура

прицепа объемом 20 л — 5. Ресивер тормозного контура заднего моста объемом 20 л — 6. Ресивер тормозного контура переднеj

го моста объемом 20 л — 7. Двунаправленный ускорительный клапан — 8. Ручной распределитель стояночного тормоза — 9. Выj

ключатель контрольной лампы стояночного тормоза — 10. Двунаправленный управляющий золотник — 11. Выключатель стопjсигнаj

ла — 12. Выключатель управления моторным тормозом — 13. Диафрагменная тормозная камера — 14. Задающее колесо —

15. Датчик частоты вращения колеса — 16. Барабанный тормозной механизм с двумя разжимными кулачками — 17. Комбинироj

ванный тормозной цилиндр — 18. Электромагнитный клапан АБС — 19. Датчик давления — 20. Двухпозиционный отсечной

клапан — 21. Однонаправленный ускорительный клапан — 22. Электронный блок управления — 23. Управляемый обратный клапан

давления — 24. Электромагнитный клапан противобуксовочного регулятора (ASR). — 25. Механизм дискового тормоза — 26. Серj

висный клапан — 27. Диафрагменная тормозная камера (по заказу) — 28. Барабанный тормозной механизм с двумя разжимными

кулачками — 29. Выключатель контрольной лампы низкого давления — 30. Указатель давления — A. Вспомогательное оборудование

28

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

E

URO

T

RAKKER

 C

URSOR

 13

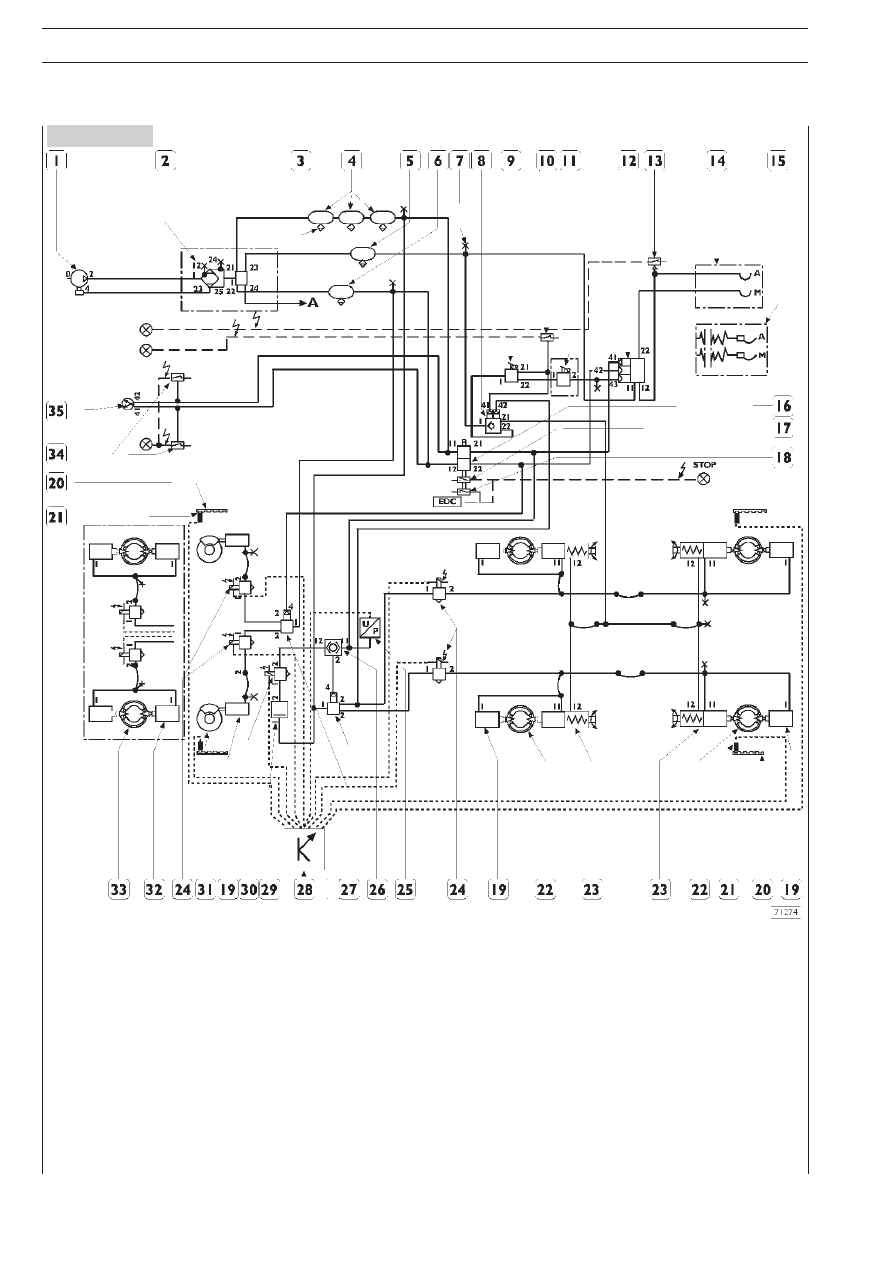

Рисунок 26

Схема тормозной пневмосистемы тягачей с колесной формулой 8

× 4 × 4 — 8 × 8 × 4 с АБС и

противобуксовочным регулятором (ASR)

1. Энергосберегающий компрессор — 2. Воздухоосушитель — 3. Ручной кран слива конденсата — 4. Ресивер тормозного контура прицеj
па объемом 20 л — 5. Ресивер тормозного контура заднего моста объемом 20 л — 6. Ресивер тормозного контура переднего моста объj

емом 20 л — 7. Штуцер для подключения прибора контроля давления — 8. Двунаправленный ускорительный клапан — 9. Ручной распредеj

литель стояночного тормоза — 10. Выключатель контрольной лампы стояночного тормоза — 11. Ручной распределитель тормоза прицепа

(по заказу) — 12. Трехконтурный сервораспределитель для управления торможением прицепа — 13. Выключатель контрольной лампы низj

кого давления — 14. Полумуфта «ISO» для грузовика — 15. Полумуфта «ISO» для тягача — 16. Двунаправленный управляющий золотник —

17. Выключатель стопjсигнала — 18. Выключатель управления моторным тормозом — 19. Диафрагменная тормозная камера — 20. Заj

дающее колесо — 21. Датчик частоты вращения колеса — 22. Барабанный тормозной механизм с двумя разжимными кулачками —

23. Комбинированный тормозной цилиндр — 24. Электромагнитный клапан АБС — 25. Датчик давления — 26. Двухпозиционный отсечной
клапан — 27. Однонаправленный ускорительный клапан — 28. Электронный блок управления — 29. Управляемый обратный клапан давлеj

ния — 30. Электромагнитный клапан противобуксовочного регулятора (ASR). — 31. Механизм дискового тормоза — 32. Сервисный клаj

пан — 33. Диафрагменная тормозная камера (по заказу) — 34. Барабанный тормозной механизм с двумя разжимными кулачками (по заj

казу) — 35. Выключатель контрольной лампы низкого давления — 36. Указатель давления — A. Вспомогательное оборудование

E

URO

T

RAKKER

 C

URSOR

 13

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

28/1

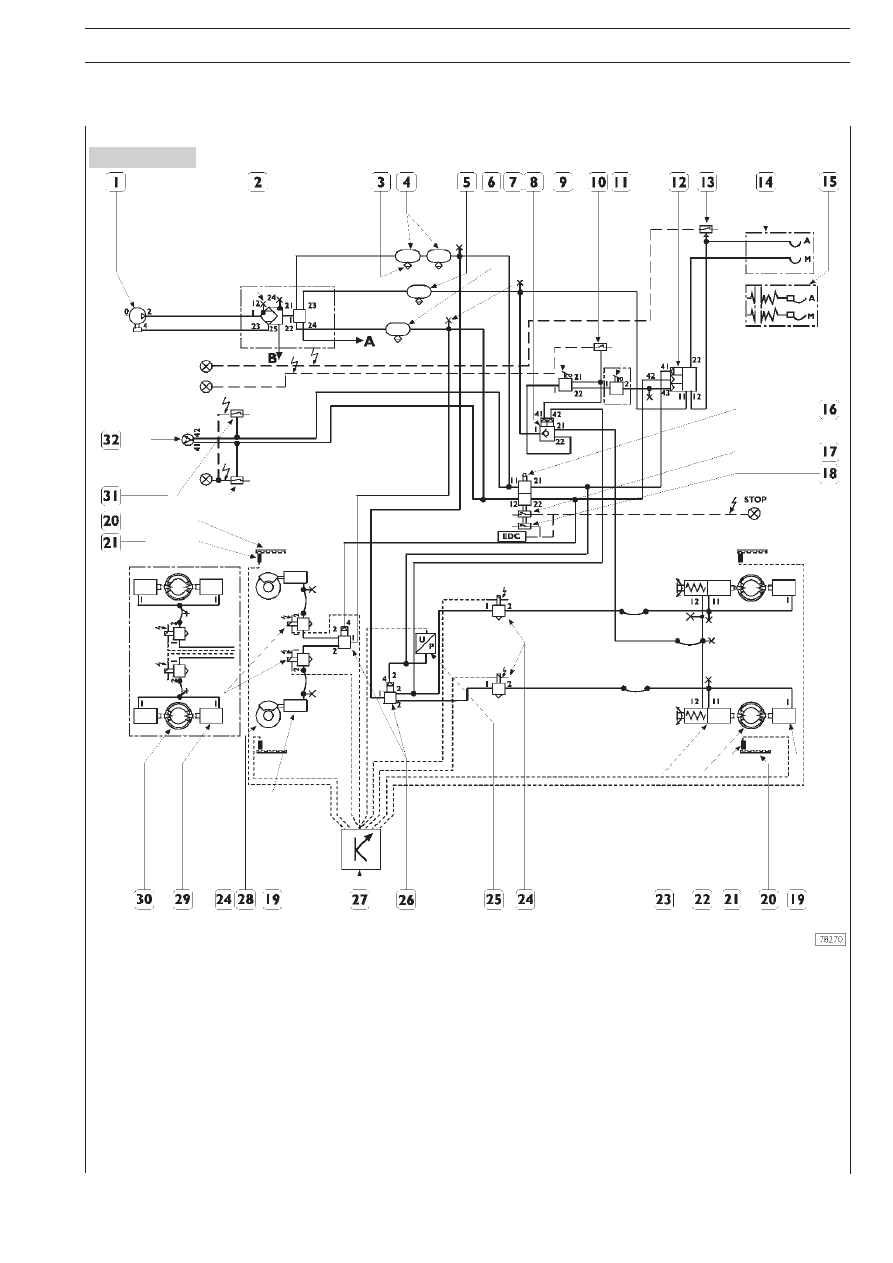

Рисунок 26/1

ТОРМОЗНАЯ СИСТЕМА

Схема тормозной пневмосистемы тягачей с колесной формулой 4

× 2 — 4 × 4 с системами АБС и

противобуксовочным регулятором (ASR)

1. Энергосберегающий компрессор — 2. Воздухоосушитель — 3. Ручной кран слива конденсата — 4. Ресивер тормозного

контура прицепа объемом 20 л — 5. Ресивер тормозного контура заднего моста объемом 20 л — 6. Ресивер тормозного контура пе?

реднего моста объемом 20 л — 7. Штуцер для подключения прибора контроля давления — 8. Двунаправленный ускорительный

клапан — 9. Ручной распределитель стояночного тормоза — 10. Выключатель контрольной лампы стояночного тормоза — 11. Ручной

распределитель тормоза прицепа (по заказу) — 12. Трехконтурный сервораспределитель для управления торможением прицепа —

13. Выключатель контрольной лампы низкого давления — 14. Полумуфта «ISO» для грузовика — 15. Полумуфта «ISO» для тягача —

16. Двунаправленный управляющий золотник — 17. Выключатель стоп?сигнала — 18. Выключатель управления моторным тормозом —

19. Диафрагменная тормозная камера (*) — 20. Задающее колесо — 21. Датчик частоты вращения колеса — 22. Барабанный тор?

мозной механизм с двумя разжимными кулачками — 23. Комбинированный тормозной цилиндр — 24. Электромагнитный клапан

АБС — 25. Датчик давления — 26. Двухпозиционный отсечной клапан — 27. Однонаправленный ускорительный клапан — 28. Элек?

тронный блок управления — 29. Управляемый обратный клапан давления (*) — 30. Диафрагменная тормозная камера (•) (по заказу

для автомобилей 4

× 2) — 31. Механизм барабанного тормоза (•) (по заказу для автомобилей 4 × 2) — 32. Выключатель контроль?

ной лампы низкого давления — 33. Указатель давления — A. Вспомогательное оборудование — B. Вспомогательное оборудование

(*) для автомобилей с колесной формулой 4

× 2

(•) для автомобилей с колесной формулой 4

× 4
