Iveco EURO TRAKKER CURSOR 13. Руководство - часть 205

6

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

E

URO

T

RAKKER

 C

URSOR

 13

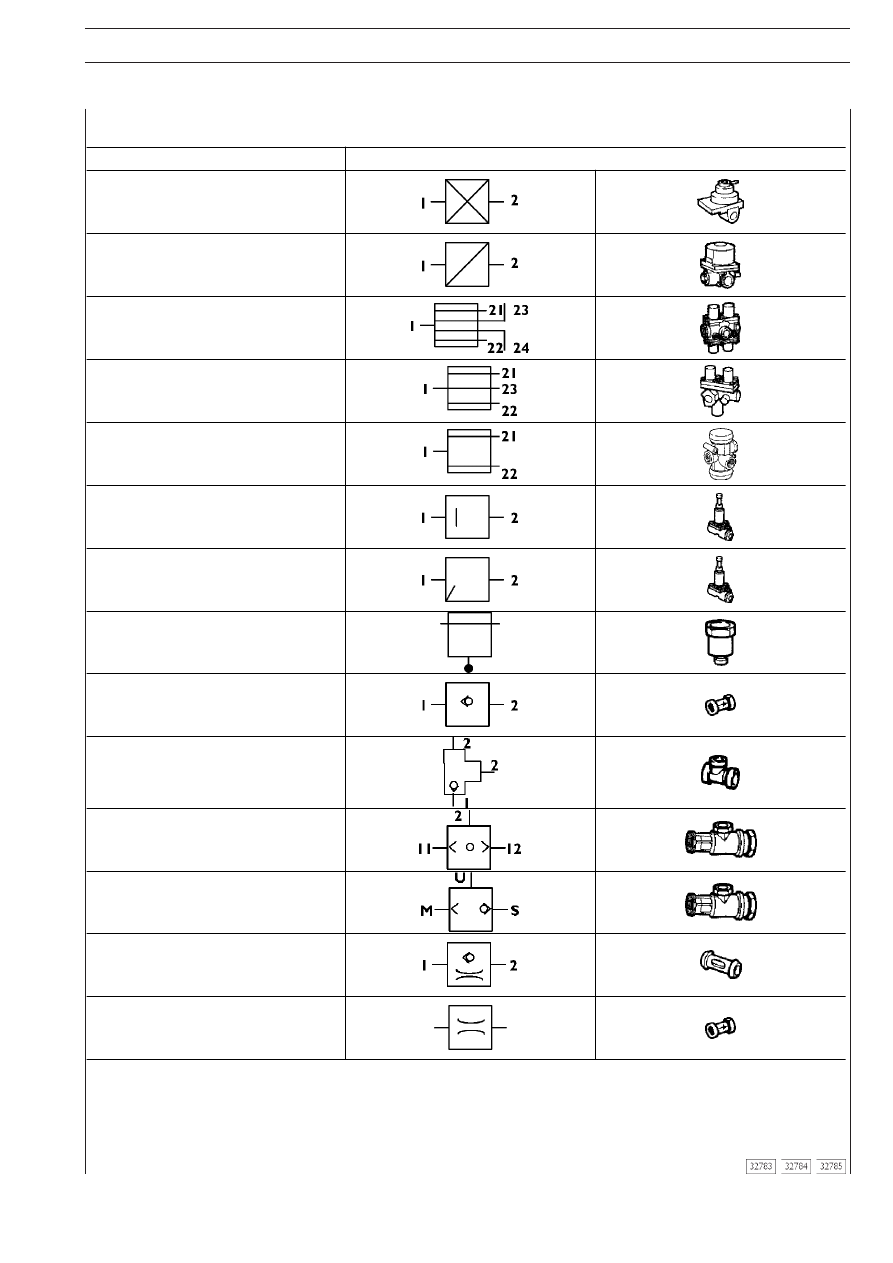

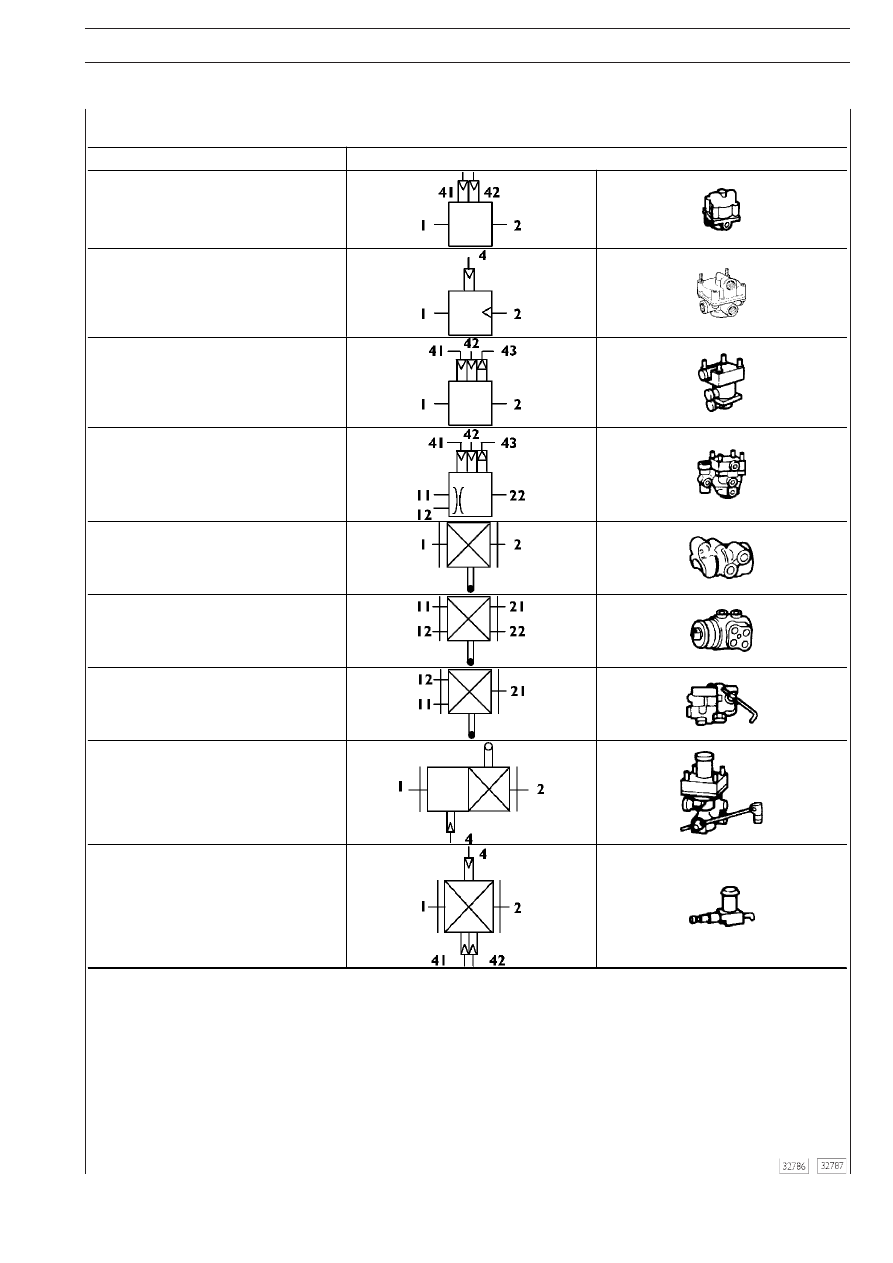

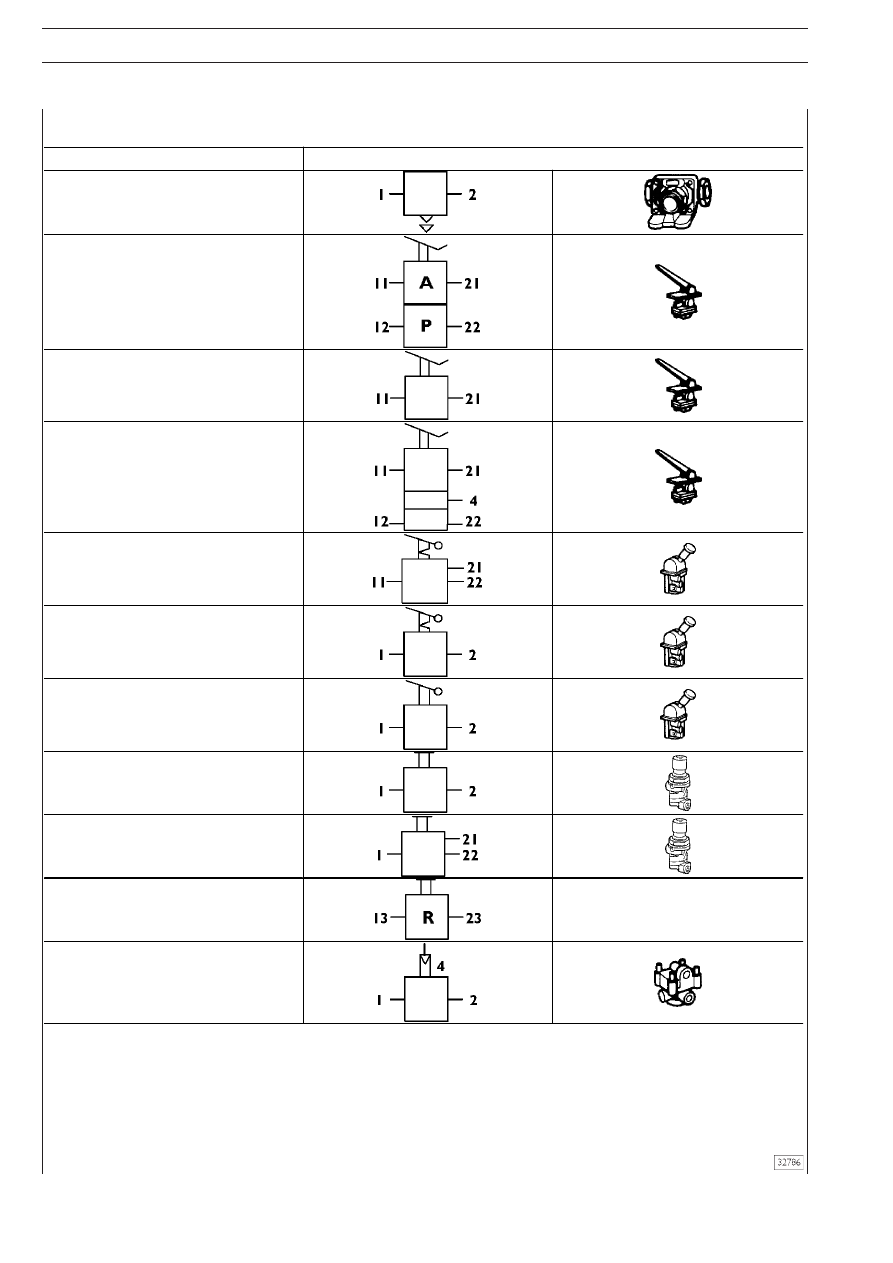

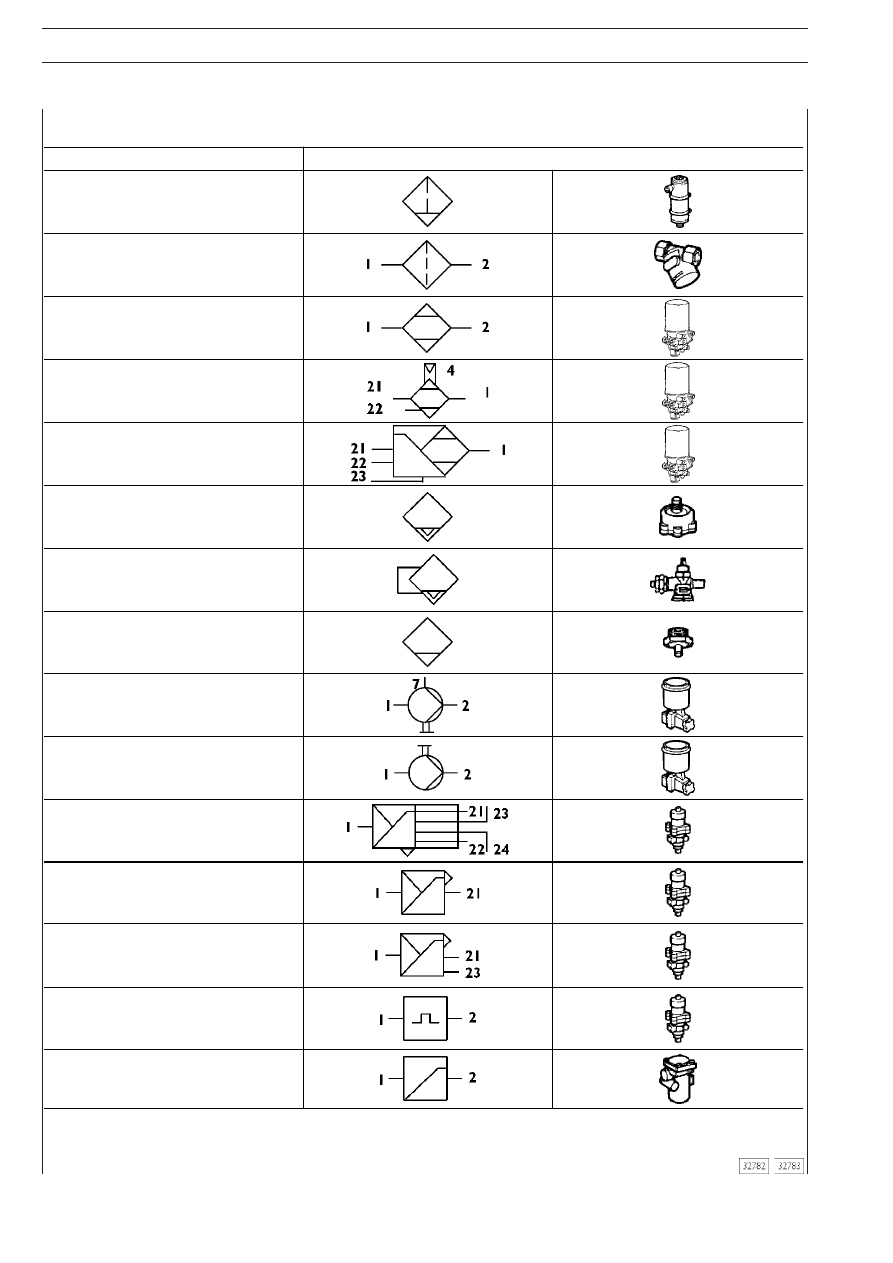

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ И ГИДРАВЛИЧЕСКОЙ СИСТЕМ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ВЛАГООТДЕЛИТЕЛЬ

ФИЛЬТР

ВОЗДУХООСУШИТЕЛЬ

ВОЗДУХООСУШИТЕЛЬ

ОСУШИТЕЛЬ СО ВСТРОЕННЫМ
РЕГУЛЯТОРОМ

АВТОМАТИЧЕСКИЙ КЛАПАН СЛИВА
КОНДЕНСАТА

УПРАВЛЯЕМЫЙ КЛАПАН СЛИВА
КОНДЕНСАТА

РУЧНОЙ КЛАПАН СЛИВА
КОНДЕНСАТА

УПРАВЛЯЕМЫЙ ОТТАИВАТЕЛЬ

АВТОМАТИЧЕСКИЙ ОТТАИВАТЕЛЬ

РЕГУЛЯТОР ДАВЛЕНИЯ
С НЕЗАВИСИМЫМ КОНТУРОМ

РЕГУЛЯТОР ДАВЛЕНИЯ

РЕГУЛЯТОР ДАВЛЕНИЯ

РЕГУЛЯТОР ДАВЛЕНИЯ (КОНТРОЛЛЕР)

РЕДУКЦИОННЫЙ КЛАПАН

E

URO

T

RAKKER

 C

URSOR

 13

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

7

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ И ГИДРАВЛИЧЕСКОЙ СИСТЕМ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ПРОПОРЦИОНАЛЬНЫЙ
РЕДУКЦИОННЫЙ КЛАПАН

АДАПТИРУЕМЫЙ КЛАПАН

4-Х КОНТУРНЫЙ
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

3-Х КОНТУРНЫЙ
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

ДВУХКОНТУРНЫЙ
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

ВОЗДУШНЫЙ ВСАСЫВАЮЩИЙ
ПЕРЕПУСКНОЙ КЛАПАН

ВОЗДУШНЫЙ ВСАСЫВАЮЩИЙ
КЛАПАН С ОГРАНИЧЕНИЕМ ПО
ДАВЛЕНИЮ В ОБРАТНУЮ СТОРОНУ

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

ОБРАТНЫЙ КЛАПАН

ОБРАТНЫЙ КЛАПАН

ДВОЙНОЙ СТОПОРНЫЙ КЛАПАН

ДИФФЕРЕНЦИАЛЬНЫЙ ДВОЙНОЙ
СТОПОРНЫЙ КЛАПАН

ДРОССЕЛЬНЫЙ КЛАПАН БЫСТРОГО
ВОЗВРАТА

ДРОССЕЛЬНЫЙ КЛАПАН

8

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

E

URO

T

RAKKER

 C

URSOR

 13

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ И ГИДРАВЛИЧЕСКОЙ СИСТЕМ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

КЛАПАН БЫСТРОЙ РАЗГРУЗКИ

ТОРМОЗНОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ
КЛАПАН

ТОРМОЗНОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ
КЛАПАН

ТОРМОЗНОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ
КЛАПАН

КЛАПАН УПРАВЛЕНИЯ СТОЯНОЧНЫМ
ТОРМОЗОМ

КЛАПАН УПРАВЛЕНИЯ СТОЯНОЧНЫМ
ТОРМОЗОМ

ТОРМОЗНОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ
КЛАПАН

РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

КЛАПАН УПРАВЛЕНИЯ ТОРМОЗОМ-
ЗАМЕДЛИТЕЛЕМ

ВСПОМОГАТЕЛЬНЫЙ
РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

E

URO

T

RAKKER

 C

URSOR

 13

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

9

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ И ГИДРАВЛИЧЕСКОЙ СИСТЕМ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ВСПОМОГАТЕЛЬНЫЙ
РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

ВСПОМОГАТЕЛЬНЫЙ
РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН
ДЛЯ ОДНОЙ ЛИНИИ

ТРОЙНОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ
КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ
ПРИЦЕПА

ТРОЙНОЙ РАСПРЕДЕЛИТЕЛЬНЫЙ
КЛАПАН ТОРМОЗНОЙ СИСТЕМЫ
ПРИЦЕПА СО ВСТРОЕННЫМ
СЕРВОПЕРЕКЛЮЧАТЕЛЕМ

КЛАПАН РЕГУЛИРОВКИ
ТОРМОЗНОГО УСИЛИЯ

СДВОЕННЫЙ КЛАПАН РЕГУЛИРОВКИ
ТОРМОЗНОГО УСИЛИЯ

КЛАПАН РЕГУЛИРОВКИ
ТОРМОЗНОГО УСИЛИЯ
С ПЕРЕПУСКНЫМ КОНТУРОМ

КЛАПАН РЕГУЛИРОВКИ
ТОРМОЗНОГО УСИЛИЯ
СО ВСТРОЕННЫМ РЕЛЕ

КЛАПАН РЕГУЛИРОВКИ
ТОРМОЗНОГО УСИЛИЯ
СО ВСТРОЕННЫМ РЕЛЕ,
С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ
