10

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

E

URO

T

RAKKER

 C

URSOR

 13

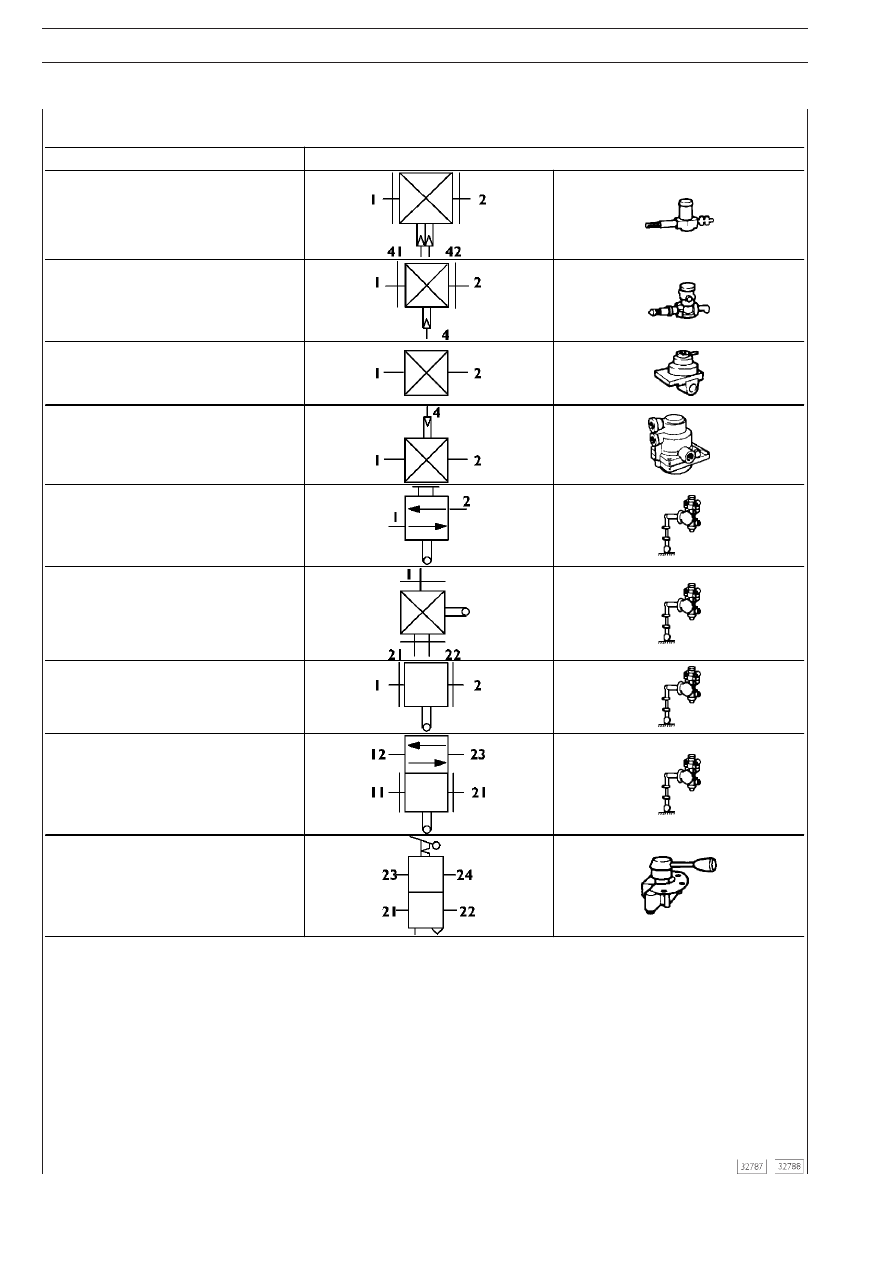

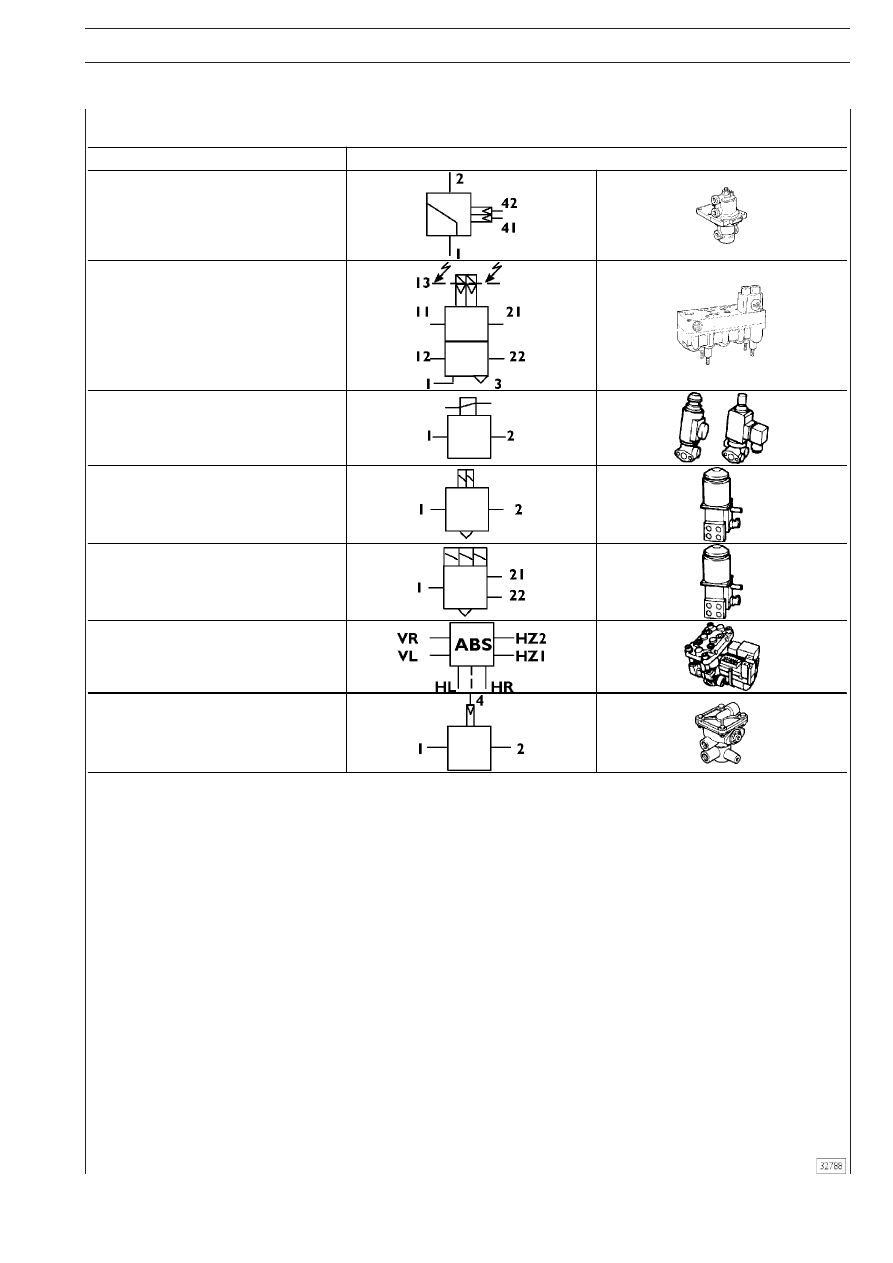

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ И ГИДРАВЛИЧЕСКОЙ СИСТЕМ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

КЛАПАН РЕГУЛИРОВКИ
ТОРМОЗНОГО УСИЛИЯ
С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ

КЛАПАН РЕГУЛИРОВКИ
ТОРМОЗНОГО УСИЛИЯ
С ПНЕВМАТИЧЕСКИМ УПРАВЛЕНИЕМ

ПРОПОРЦИОНАЛЬНЫЙ
РЕДУКЦИОННЫЙ КЛАПАН

БЛОКИРУЕМЫЙ
ПРОПОРЦИОНАЛЬНЫЙ
РЕДУКЦИОННЫЙ КЛАПАН

КЛАПАН ОГРАНИЧЕНИЯ ХОДА

ВЫРАВНИВАЮЩИЙ КЛАПАН

ВЫРАВНИВАЮЩИЙ КЛАПАН

ВЫРАВНИВАЮЩИЙ КЛАПАН
СО ВСТРОЕННЫМ ОГРАНИЧИТЕЛЕМ
ХОДА

КЛАПАН С РУЧНЫМ УПРАВЛЕНИЕМ
ПОДЪЕМА ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

11

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ И ГИДРАВЛИЧЕСКОЙ СИСТЕМ (КЛАПАНЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН
ПОСЛЕДОВАТЕЛЬНОГО ДЕЙСТВИЯ

КЛАПАН РУЧНОГО УПРАВЛЕНИЯ
ПОДВЕСКОЙ С ЭЛЕКТРОННЫМ
УПРАВЛЕНИЕМ

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КЛАПАН

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КЛАПАН

ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ КЛАПАН

ГИДРАВЛИЧЕСКИЙ МОДУЛЯТОР
ДЛЯ АНТИБЛОКИРОВОЧНОЙ
ТОРМОЗНОЙ СИСТЕМЫ (АБС)

НАГНЕТАТЕЛЬНЫЙ КЛАПАН

12

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

E

URO

T

RAKKER

 C

URSOR

 13

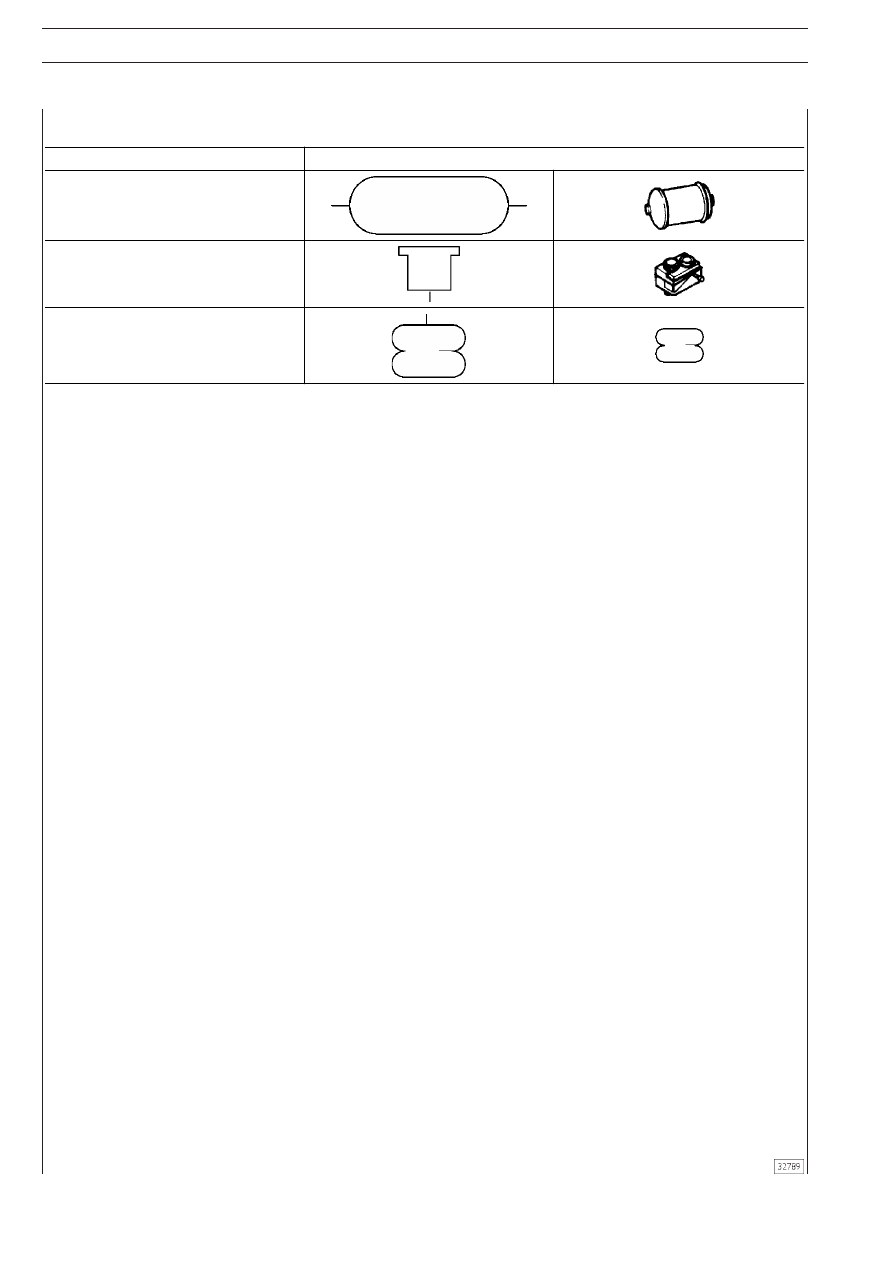

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ

ПНЕВМАТИЧЕСКОЙ И ГИДРАВЛИЧЕСКОЙ СИСТЕМ (РЕСИВЕРЫ И ЭНЕРГОАККУМУЛЯТОРЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

РЕСИВЕР ПНЕВМОСИСТЕМЫ

БАЧОК С ТОРМОЗНОЙ ЖИДКОСТЬЮ

ПНЕВМАТИЧЕСКАЯ РЕССОРА

E

URO

T

RAKKER

 C

URSOR

 13

ПНЕВМАТИЧЕСКАЯ СИСТЕМА — ТОРМОЗА

13

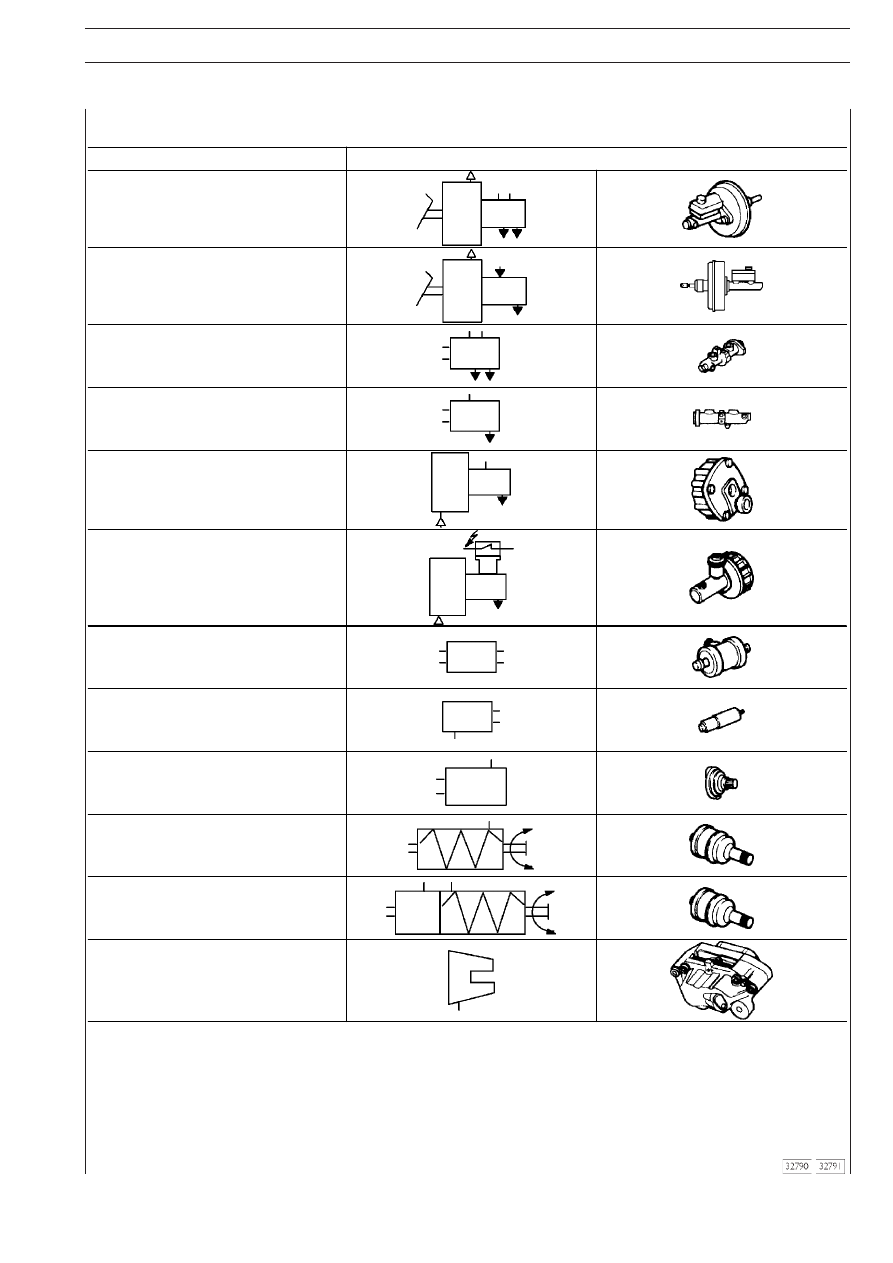

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ПРИНЦИПИАЛЬНЫХ СХЕМАХ ПНЕВМАТИЧЕСКОЙ

И ГИДРАВЛИЧЕСКОЙ СИСТЕМ (ТРАНСФОРМАТОРЫ, ЦИЛИНДРЫ И СУППОРТЫ)

ОПИСАНИЕ

ОБОЗНАЧЕНИЕ

ГИДРОВАКУУМНЫЙ УСИЛИТЕЛЬ
ТОРМОЗА

ГИДРОВАКУУМНЫЙ УСИЛИТЕЛЬ
ТОРМОЗА

ДВУХКОНТУРНЫЙ ГЛАВНЫЙ
ГИДРОЦИЛИНДР

ОДНОКОНТУРНЫЙ ГЛАВНЫЙ
ГИДРОЦИЛИНДР

ПНЕВМО-ГИДРАВЛИЧЕСКИЙ
УСИЛИТЕЛЬ

ПНЕВМО-ГИДРАВЛИЧЕСКИЙ
УСИЛИТЕЛЬ

ГИДРАВЛИЧЕСКИЙ ТОРМОЗНОЙ
ЦИЛИНДР

РАБОЧИЙ ЦИЛИНДР

ТОРМОЗНОЙ ЦИЛИНДР

ПРУЖИННЫЙ ЦИЛИНДР

КОМБИНИРОВАННЫЙ ТОРМОЗНОЙ
ЦИЛИНДР

НЕПОДВИЖНЫЙ СУППОРТ
ДИСКОВОГО ТОРМОЗА
