ПОДВЕСКИ

19

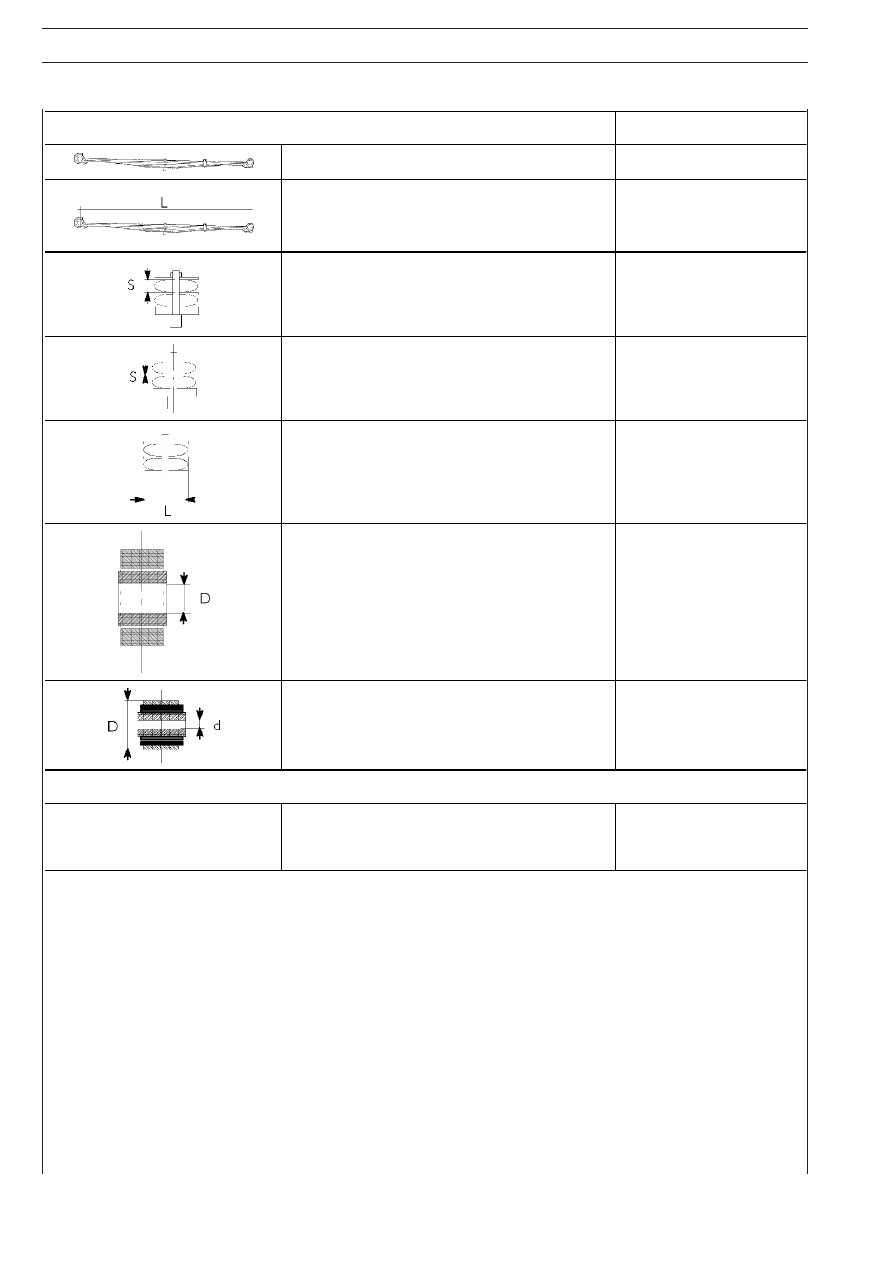

ЗАДНЯЯ ПОДВЕСКА: МОДЕЛИ 4

× 2 — 4 × 4

мм

Параболические листовые рессоры с допустимой

нагрузкой 14 тонн

№ 2

Длина основной рессоры

(измерена между центрами ушек)

Длина дополнительной рессоры

1800 ± 3
1800 ± 3

Толщина листа основной рессоры

(первого-восьмого листов)

Толщина листа дополнительной рессоры

(первого-шестого листов)

Расстояние между основной и дополнительной

рессорами

17

15

10

Ширина листа

100

Диаметр отверстия ушка коренного листа

(гнездо втулки)

60,1-60,2

D = наружный диаметр

резино-металлического шарнира

d = диаметр отверстия

резино-металлического шарнира

20,2-20,5

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

Суммарная жесткость рессор после включения в

работу дополнительной рессоры, мм/кН

2,27

0,9

20

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

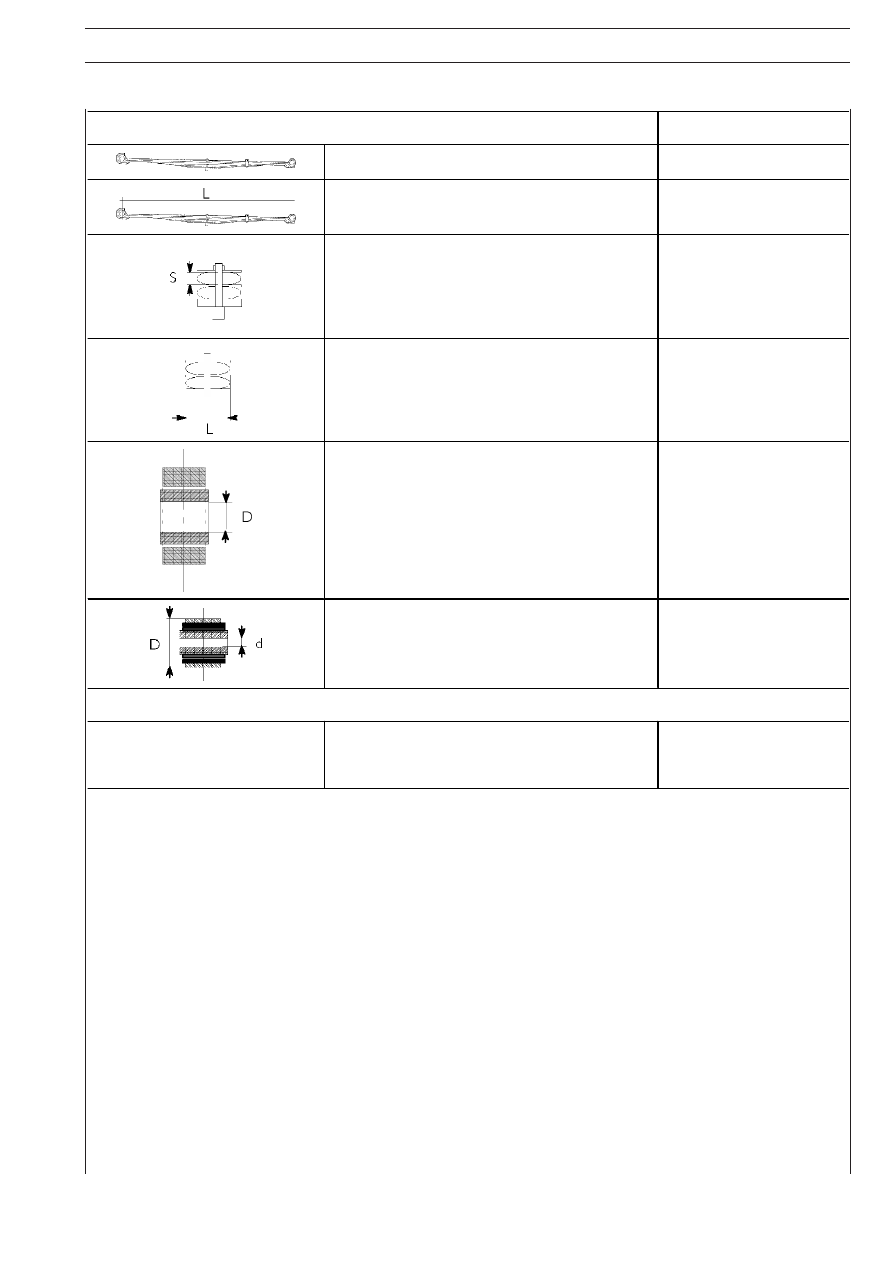

ЗАДНЯЯ ПОДВЕСКА: МОДЕЛИ 4

× 2

мм

Параболические листовые рессоры с допустимой

нагрузкой 13 тонн

№ 2

Длина рессоры

(измерена между центрами ушек)

Длина дополнительной рессоры

(измерена между центрами ушек)

1800 ± 3

1800 ± 3

Толщина листа основной рессоры

(измерена на середине)

Толщина листа дополнительной рессоры

(измерена на середине)

21

40

Зазор между листами

3

Ширина листа

100

Диаметр отверстия ушка коренного листа

(гнездо втулки)

60,1-60,2

D = наружный диаметр

резино-металлического шарнира

d = диаметр отверстия

резино-металлического шарнира

20,2-20,5

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

Суммарная жесткость рессор после включения в

работу дополнительной рессоры, мм/кН

2,57

1,80

E

URO

T

RAKKER

 C

URSOR

 13

ПОДВЕСКИ

21

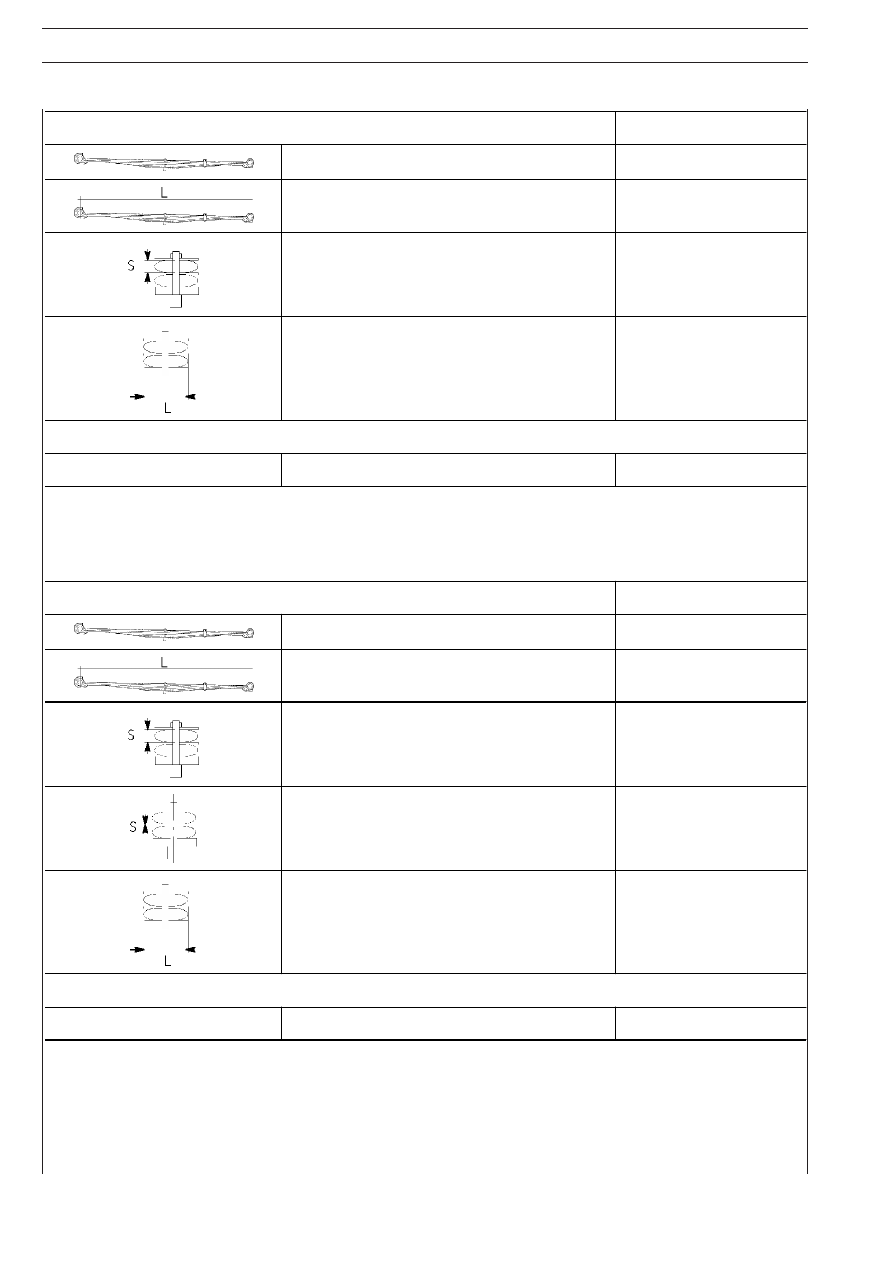

ЗАДНЯЯ ПОДВЕСКА: МОДЕЛИ 6

× 4 — 6 × 6

мм

Полуэллиптические листовые рессоры с допустимой

нагрузкой 13 тонн

№ 2

Длина рессоры

1485 ± 2

Толщина листа рессоры

(измерена на середине)

22

Ширина листа: первого-третьего

Ширина листа: четвертого-восьмого

96

100

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

0,34

22

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

ЗАДНЯЯ ПОДВЕСКА: МОДЕЛИ 6

× 4 — 6 × 6

мм

Полуэллиптические листовые рессоры с допустимой

нагрузкой 16,5 тонны

№ 2

Длина рессоры

1455 ± 2

Толщина листа рессоры

(измерена на середине)

22

Ширина листа: первого-третьего

Ширина листа: четвертого-восьмого

96

100

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

0,25

ЗАДНЯЯ ПОДВЕСКА: МОДЕЛИ 6 × 4 — 6 × 6 — 8 × 4

мм

Параболические листовые рессоры с допустимой

нагрузкой 10,5 тонны

№ 2

Длина рессоры: первого-второго листов

четвертый лист

1455 ± 2

1090

Толщина листа рессоры: первого-третьего листов

четвертый лист (измерена на середине)

26
43

Зазор между листами

3

Ширина листа: первого-третьего

Ширина листа: четвертого

96

100

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

0,39
