ПОДВЕСКИ

15

мм

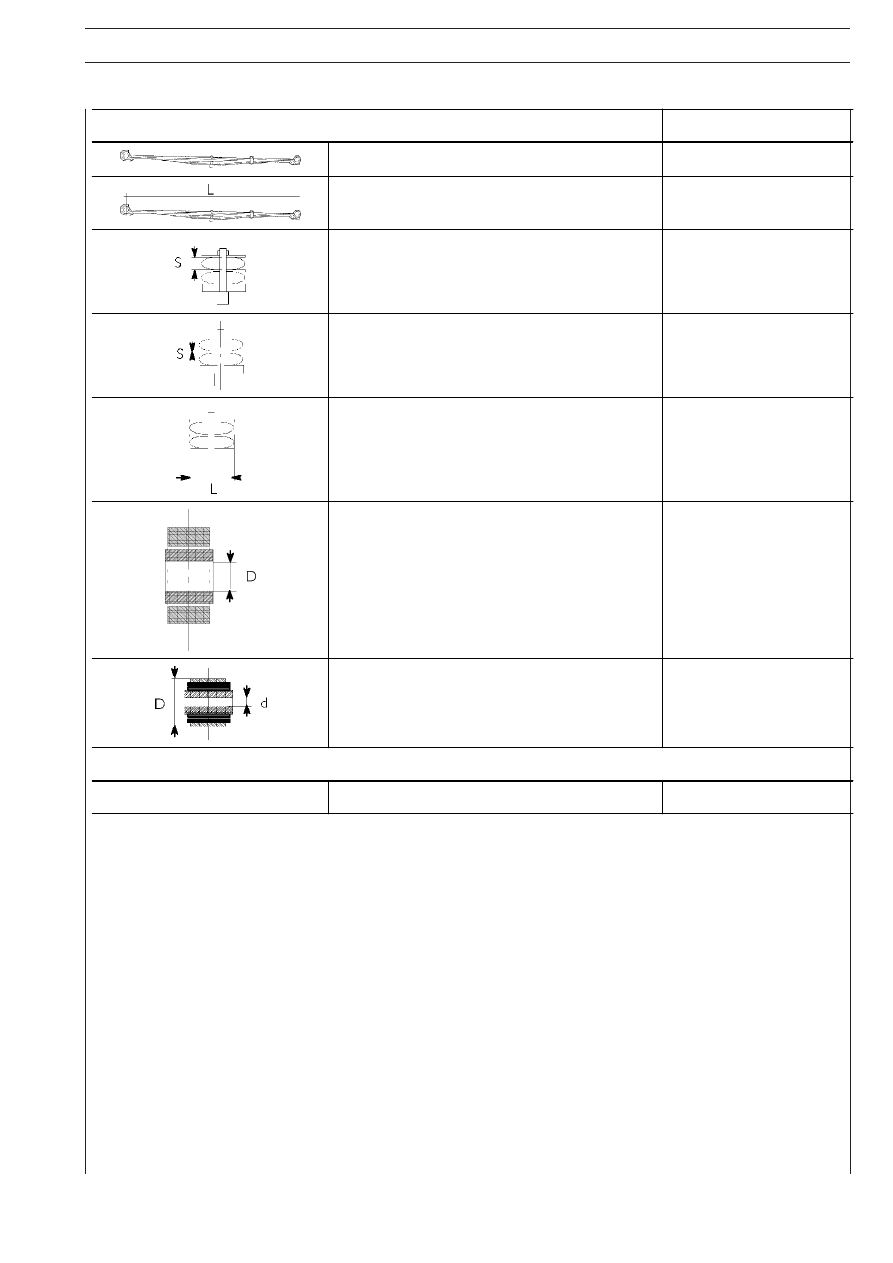

Параболические листовые рессоры с допустимой

нагрузкой 8 тонн

модели

4 × 2 — 4 × 4 — 6 × 4 — 6 × 6 — 8 × 4 — 8 × 8

№ 2
№ 4

Длина рессоры (измерена между центрами ушек)

1900

–6

Толщина листа рессоры (измерена на середине)

❑

коренной лист

❑

второй и третий листы

25
26

Зазор между листами

3

Ширина листа

90

Диаметр отверстия ушка коренного листа

(гнездо втулки)

60,1-60,2

D = наружный диаметр

резино-металлического шарнира

d = диаметр отверстия

резино-металлического шарнира

20,2-20,5

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

4,41

+0

ПЕРЕДНЯЯ ПОДВЕСКА: МОДЕЛИ 4

× 2 — 4 × 4 — 6 × 4

16

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

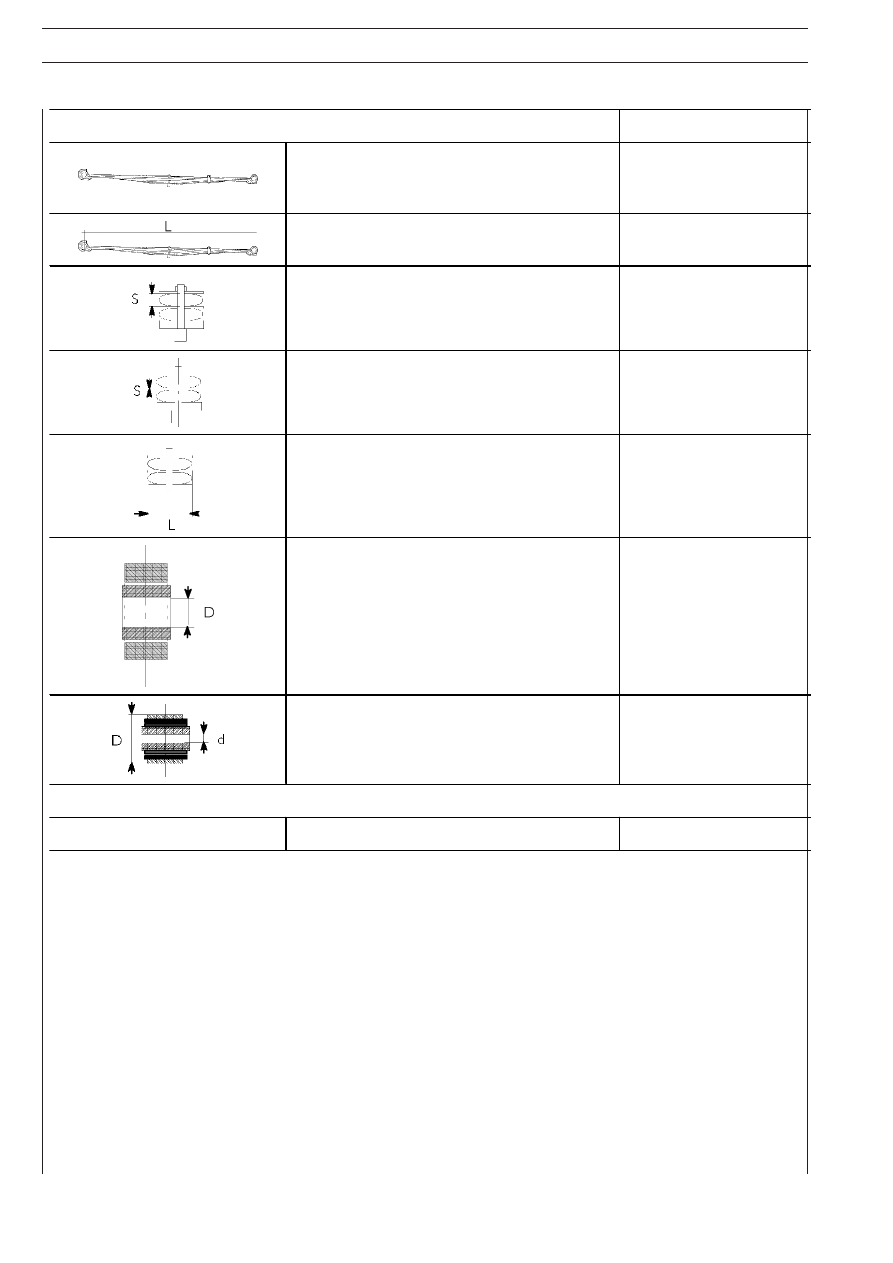

ПЕРЕДНЯЯ ПОДВЕСКА: МОДЕЛИ 4

× 2 — 4 × 4 — 6 × 4 — 6 × 6 — 8 × 4 — 8 × 8

мм

Параболические листовые рессоры с допустимой

нагрузкой 9 тонн

модели

4 × 2 — 4 × 4 — 6 × 4 — 6 × 6 — 8 × 4 — 8 × 8

№ 2
№ 4

Длина основной рессоры

(измерена между центрами ушек)

1900

–6

Толщина листа рессоры (измерена на середине)

❑

коренной лист

❑

второй и третий листы

27
28

Зазор между листами

3

Ширина листа

90

Внутренний диаметр проушины коренного листа

(гнездо втулки)

60,1-60,2

D = наружный диаметр

резино-металлического шарнира

d = диаметр отверстия

резино-металлического шарнира

20,2-20,5

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

3,63

+0

E

URO

T

RAKKER

 C

URSOR

 13

ПОДВЕСКИ

17

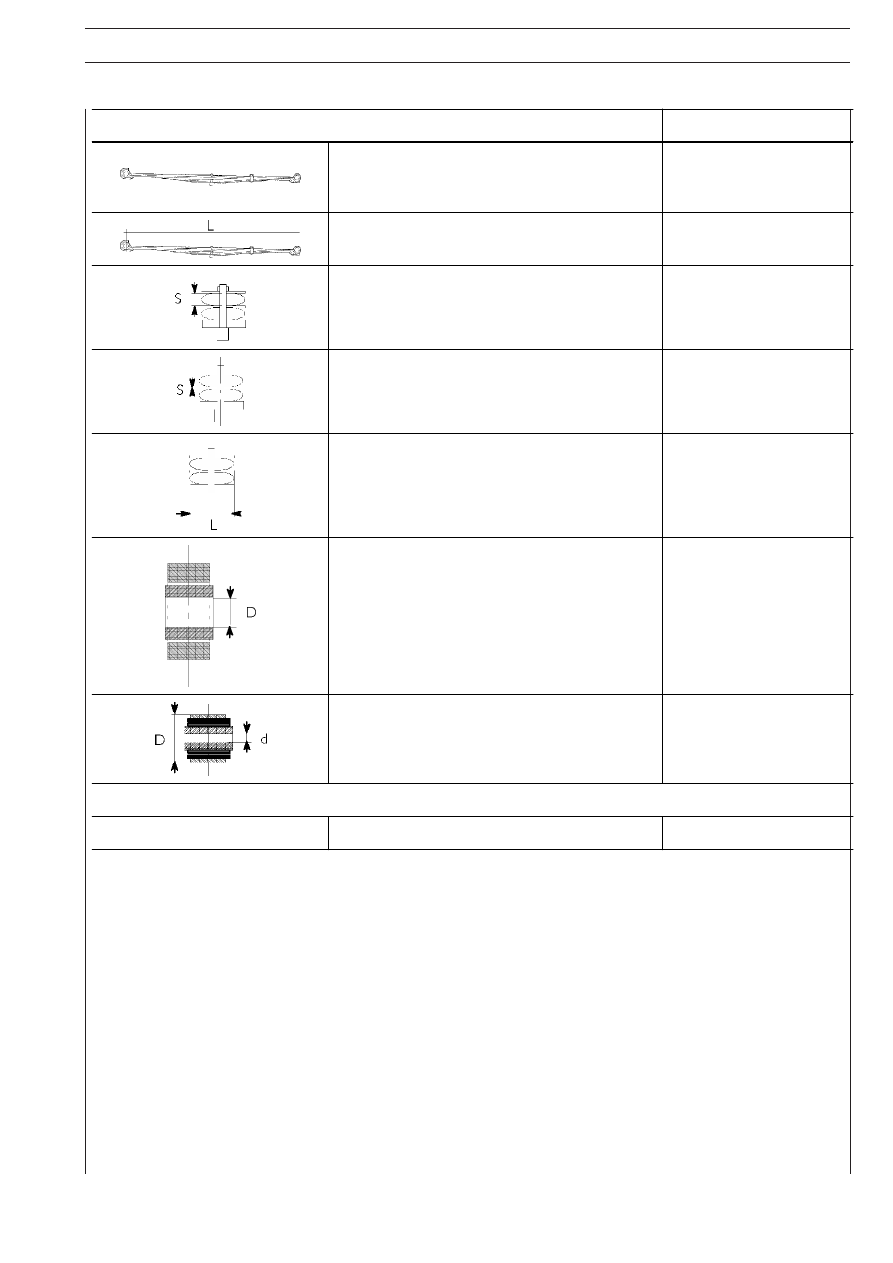

ПЕРЕДНЯЯ ПОДВЕСКА: МОДЕЛИ 4

× 2 — 4 × 4 — 6 × 4 — 6 × 6

мм

Параболические листовые рессоры с допустимой

нагрузкой 9 тонн

№ 2

Длина рессоры (измерена между центрами ушек)

1900

–6

Толщина листа рессоры (первый-девятый)

16

Зазор между листами

3

Ширина листа

90

Диаметр отверстия ушка коренного листа

(гнездо втулки)

60,1-60,2

D = наружный диаметр

резино-металлического шарнира

d = диаметр отверстия

резино-металлического шарнира

20,2-20,5

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

3,21

+0

18

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

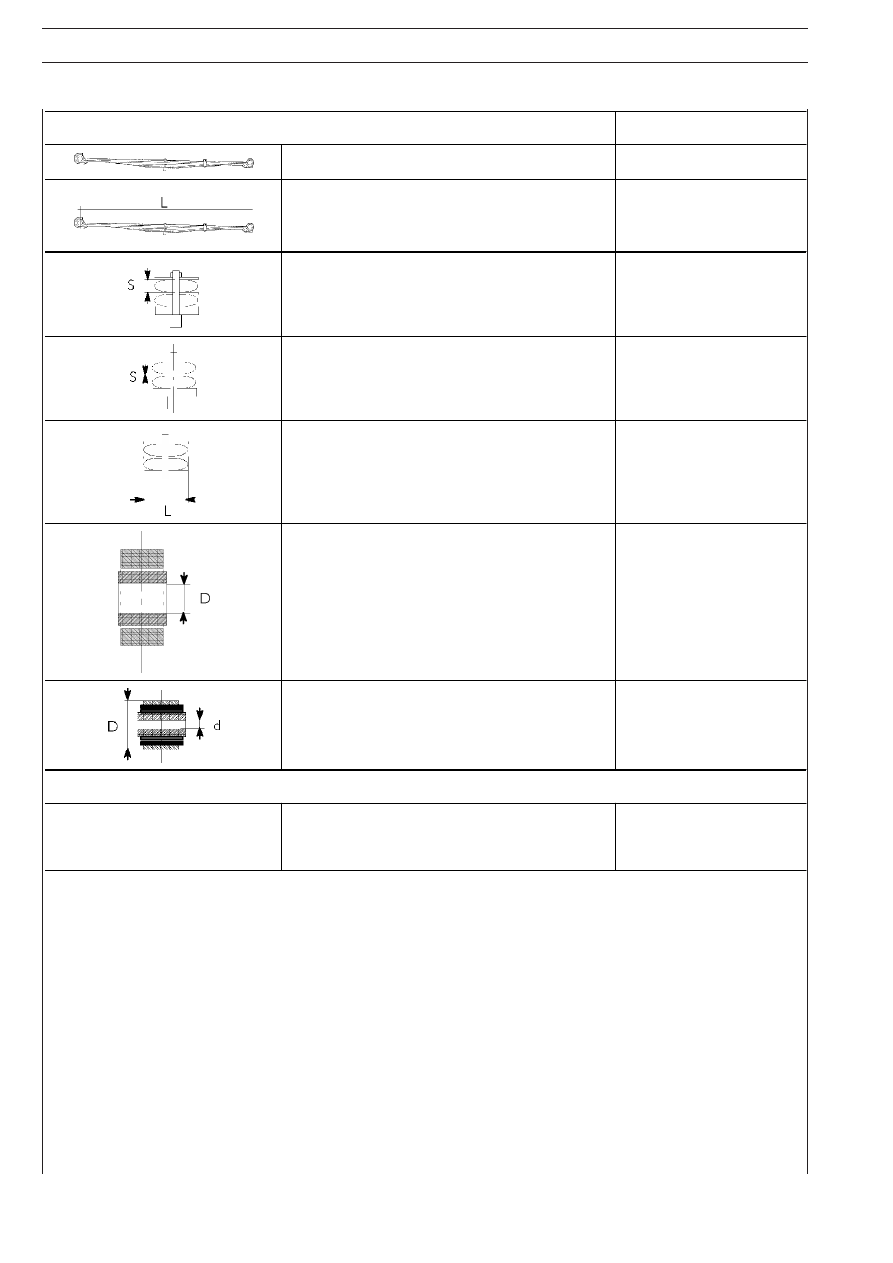

ЗАДНЯЯ ПОДВЕСКА: МОДЕЛИ 4

× 2 — 4 × 4

мм

Параболические листовые рессоры с допустимой

нагрузкой 13,5 тонны

№ 2

Длина основной рессоры

(измерена между центрами ушек)

Длина дополнительной рессоры

(измерена между центрами ушек)

1800 ± 3

1800 ± 3

Толщина листа основной рессоры

(измерена на середине)

Толщина листа дополнительной рессоры

(измерена на середине)

26

40

Зазор между листами

3

Ширина листа

100

Диаметр отверстия ушка коренного листа

(гнездо втулки)

60,1-60,2

D = наружный диаметр

резино-металлического шарнира

d = диаметр отверстия

резино-металлического шарнира

20,2-20,5

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

Суммарная жесткость рессор после включения в

работу дополнительной рессоры, мм/кН

3,45

1,47
