Iveco EURO TRAKKER CURSOR 13. Руководство - часть 186

E

URO

T

RAKKER

 C

URSOR

 13

ПОДВЕСКИ

11

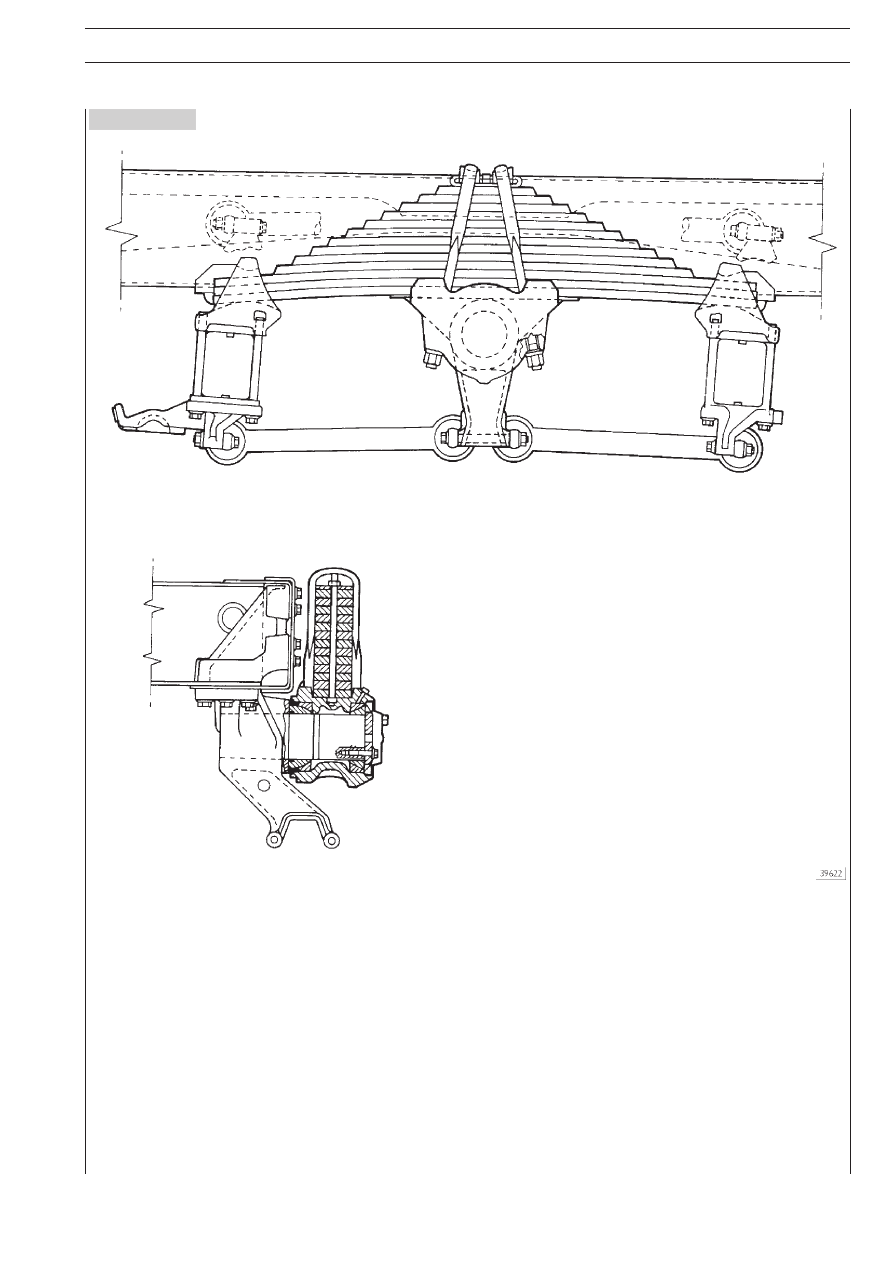

ЗАДНЯЯ ПОДВЕСКА С ПОЛУЭЛЛИПТИЧЕСКИМИ ЛИСТОВЫМИ РЕССОРАМИ: АВТОМОБИЛИ 4

× 2 — 4 × 4

Рисунок 9

12

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

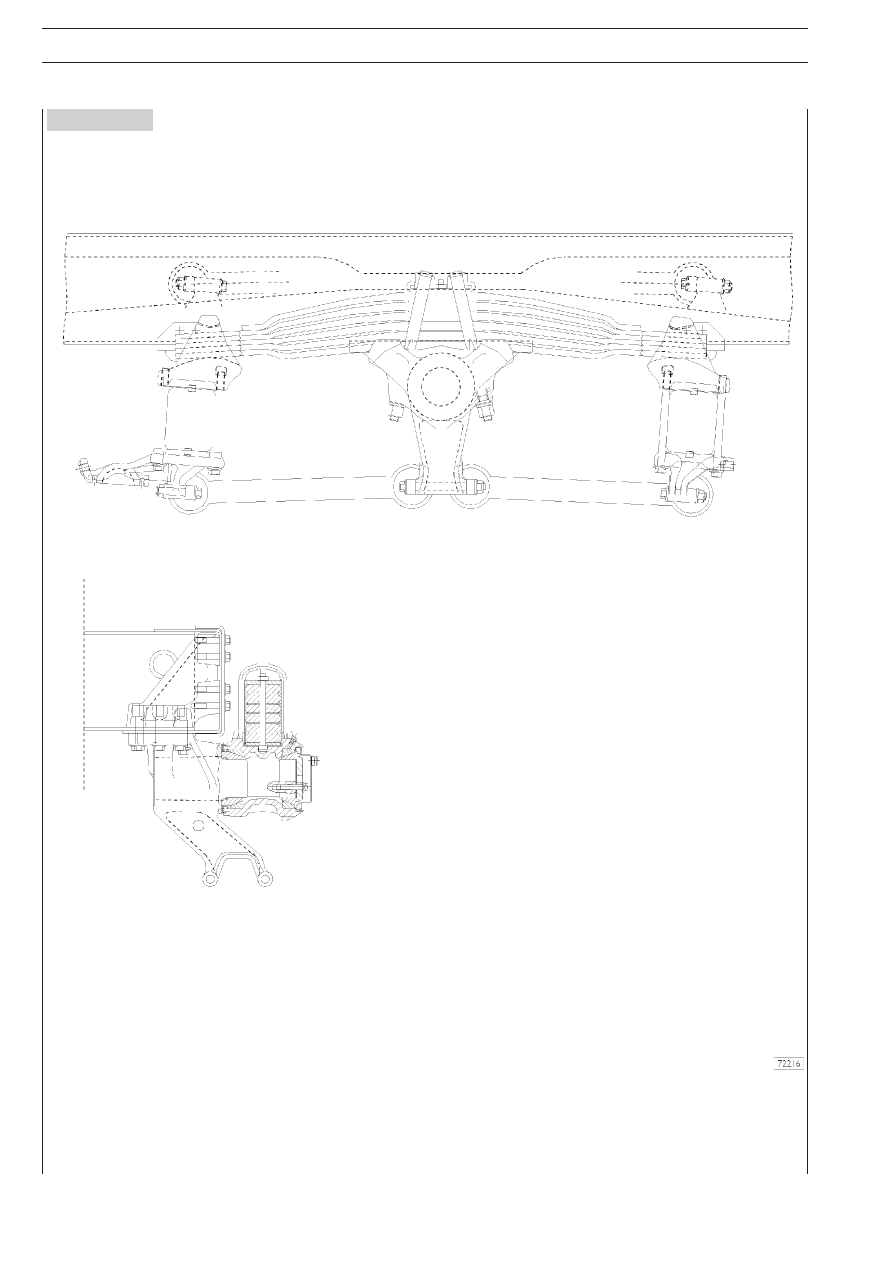

ЗАДНЯЯ БАЛАНСИРНАЯ ПОДВЕСКА С ПАРАБОЛИЧЕСКИМИ ЛИСТОВЫМИ РЕССОРАМИ:

АВТОМОБИЛИ 6

× 4 — 6 × 6 — 8 × 4  — 8 × 8

Рисунок 10

E

URO

T

RAKKER

 C

URSOR

 13

ПОДВЕСКИ

13

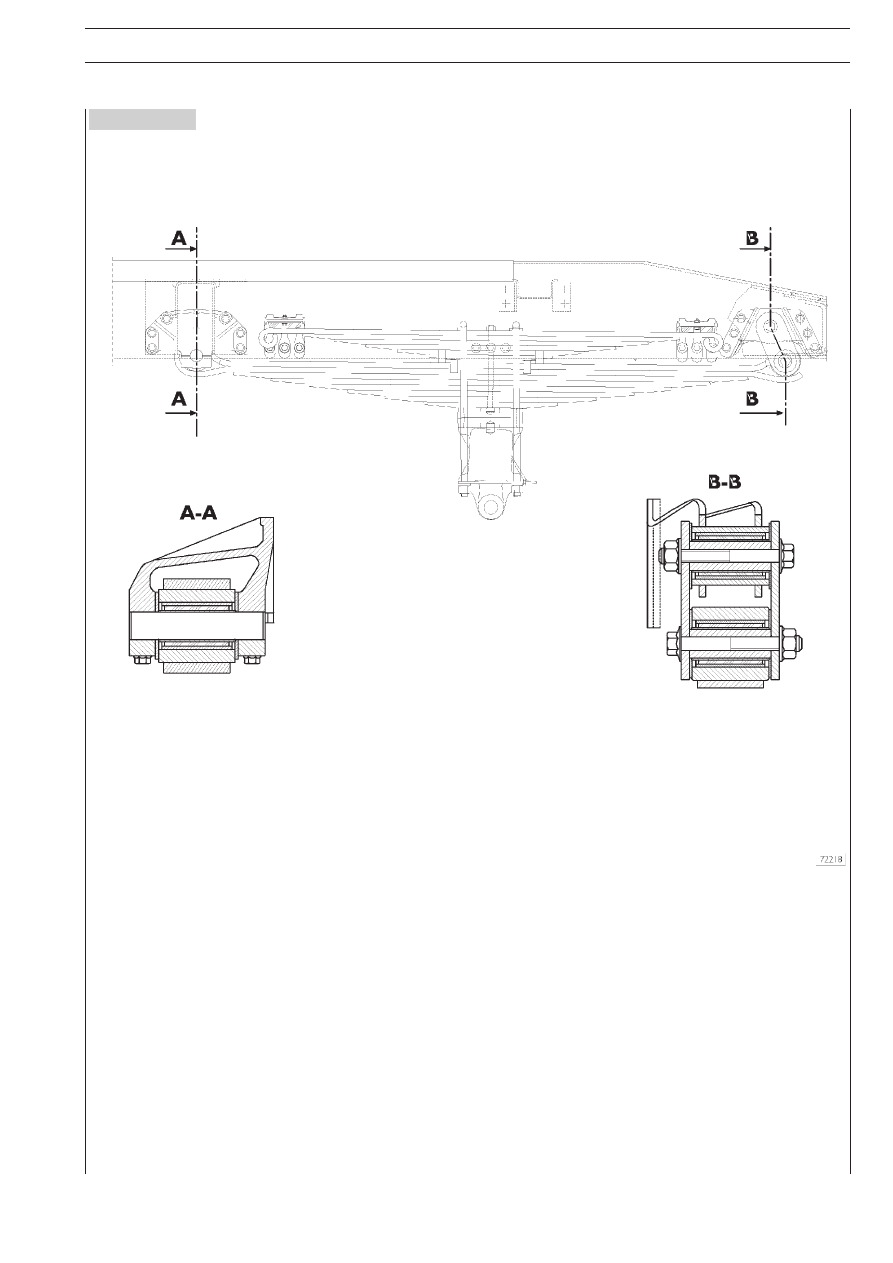

ЗАДНЯЯ БАЛАНСИРНАЯ ПОДВЕСКА С ПОЛУЭЛЛИПТИЧЕСКИМИ ЛИСТОВЫМИ РЕССОРАМИ:

АВТОМОБИЛИ 6

× 4 — 6 × 6 — 8 × 4 — 8 × 8

Рисунок 11

14

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

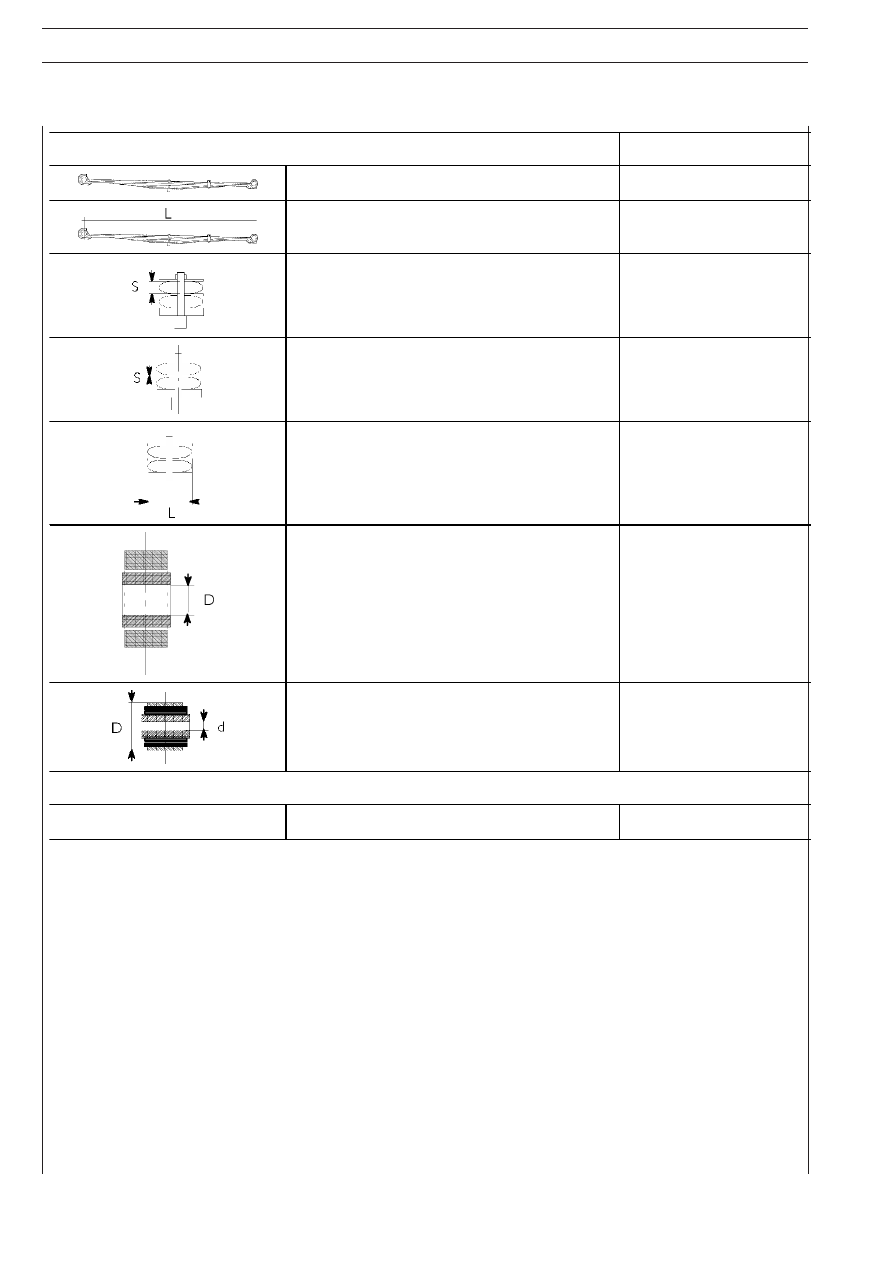

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПЕРЕДНЯЯ ПОДВЕСКА: МОДЕЛИ 4

× 2 — 4 × 4 — 6 × 4

мм

Параболические листовые рессоры с допустимой

нагрузкой 7,5 тонны

№ 2

Длина рессоры (измерена между центрами ушек)

1900

–6

Толщина листа рессоры

(измерена на середине)

25

Зазор между листами

3

Ширина листа

90

Диаметр отверстия ушка коренного листа

(гнездо втулки)

60,1-60,2

D = наружный диаметр

резино-металлического шарнира

d = диаметр отверстия

резино-металлического шарнира

20,2-20,5

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Жесткость рессоры, мм/кН

5,2

1,47

+0
