ПОДВЕСКИ

3

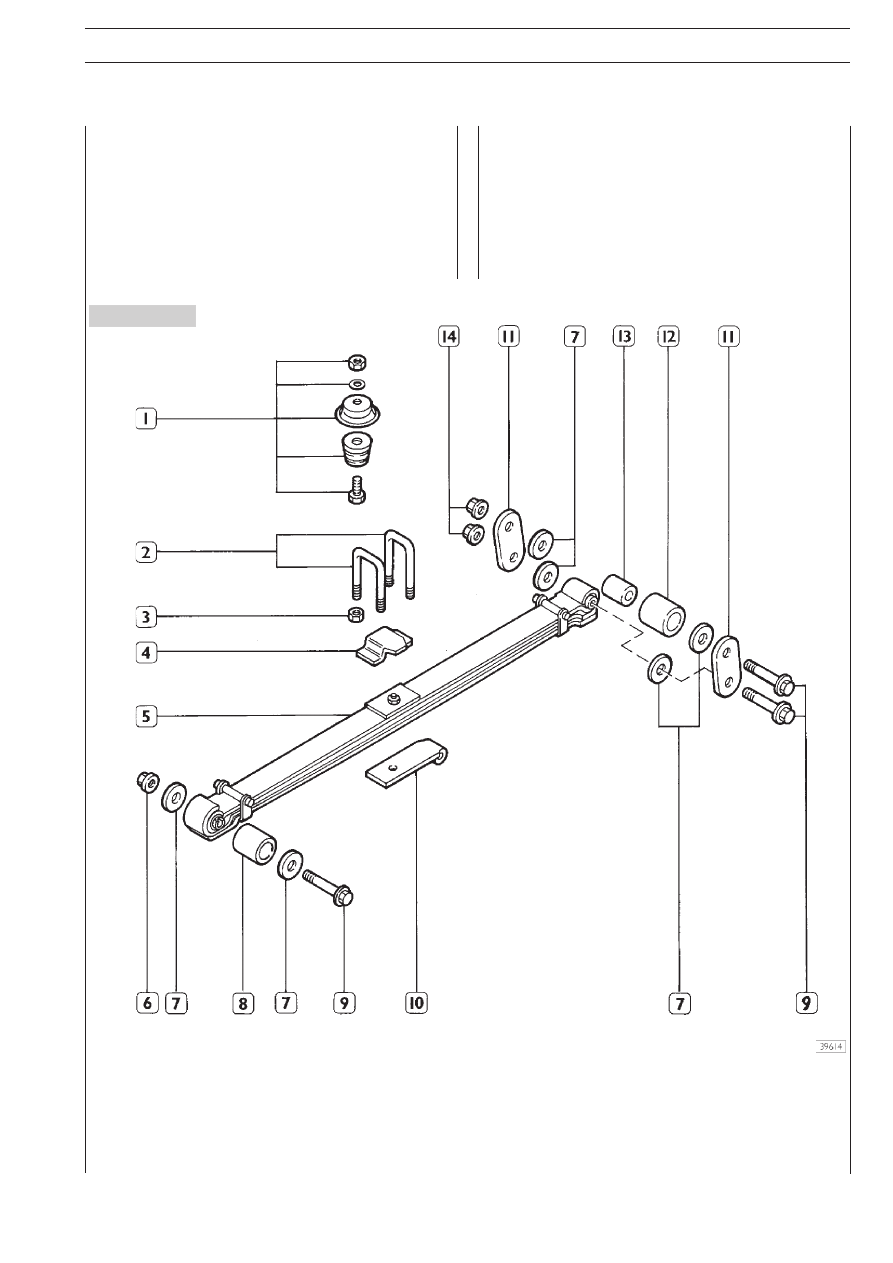

ПЕРЕДНЯЯ ПОДВЕСКА

1. Буфер сжатия с деталями крепления — 2. Стремянки — 3. Гайка — 4. Накладка — 5. Рессора — 6. Гайка —

7. Шайбы — 8. Втулка — 9. Пальцы крепления рессоры — 10. Подкладка рессоры — 11. Серьга — 12. Резиновая втулка —

13. Металлическая втулка — 14. Гайки

ПЕРЕДНЯЯ И ЗАДНЯЯ РЕССОРНЫЕ ПОДВЕСКИ
Описание

ПЕРЕДНЯЯ ПОДВЕСКА
Передняя подвеска состоит из параболических или полуэлQ
липтических листовых рессор, амортизаторов двустороннеQ
го действия и стабилизатора поперечной устойчивости.

ЗАДНЯЯ ПОДВЕСКА
Автомобили с колесной формулой 4

× 4 — 4 × 2: параболиQ

ческие или полуэллиптические листовые рессоры, амортиQ
заторы двустороннего действия и стабилизаторы поперечQ
ной устойчивости.
Автомобили с колесной формулой 6

× 4 — 6 × 6 —

8

× 8 × 8: балансирная подвеска на листовых рессорах

и стабилизаторы поперечной устойчивости.

Рисунок 1

4

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

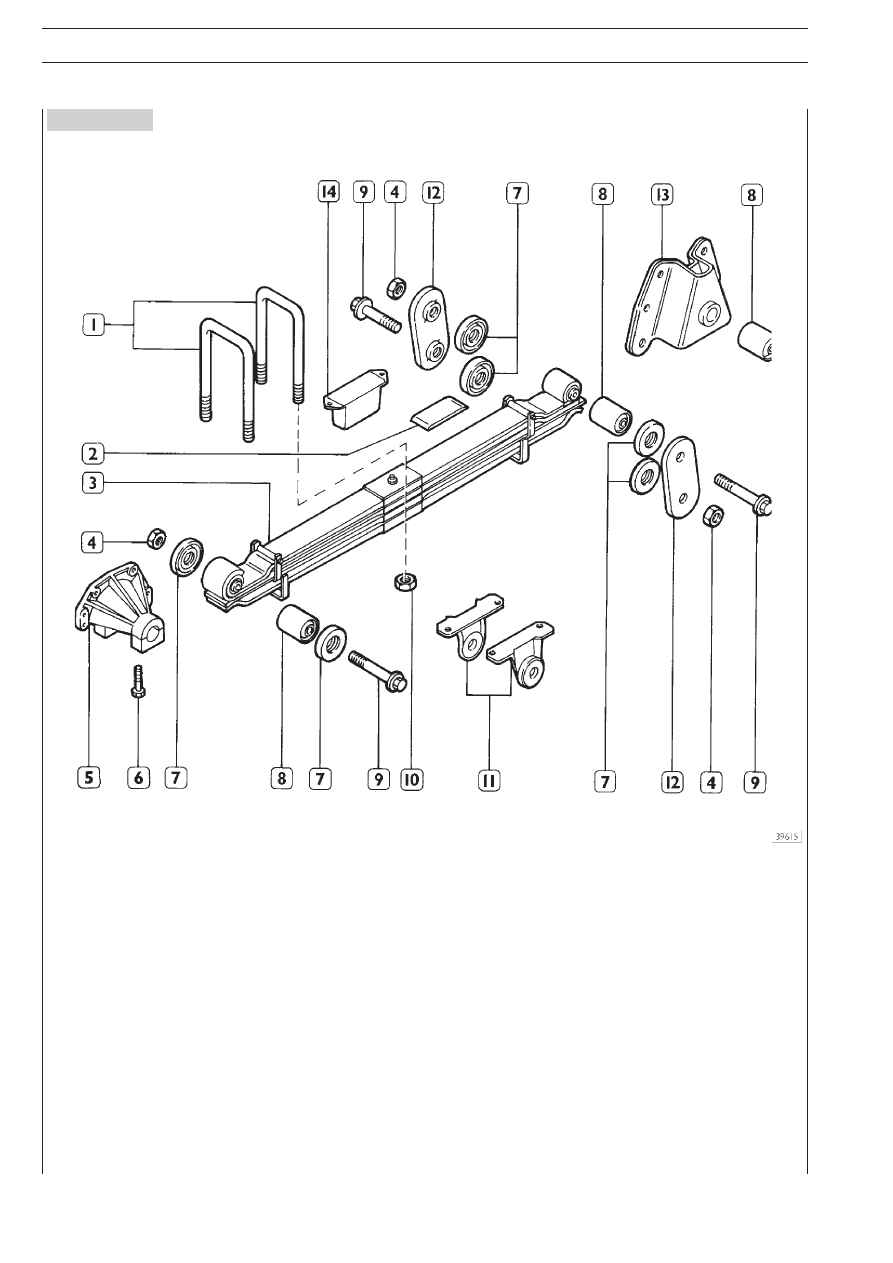

ЗАДНЯЯ ПОДВЕСКА

1. Стремянки — 2. Накладка — 3. Рессора — 4. Гайка — 5. Передний кронштейн рамы — 6. Болт — 7. Шайбы —

8. Втулки — 9. Пальцы креплений рессоры — 10. Гайка — 11. Подкладки стремянок — 12. Серьги —

13. Задний кронштейн рамы — 14. Буфер сжатия

Рисунок 2

E

URO

T

RAKKER

 C

URSOR

 13

ПОДВЕСКИ

5

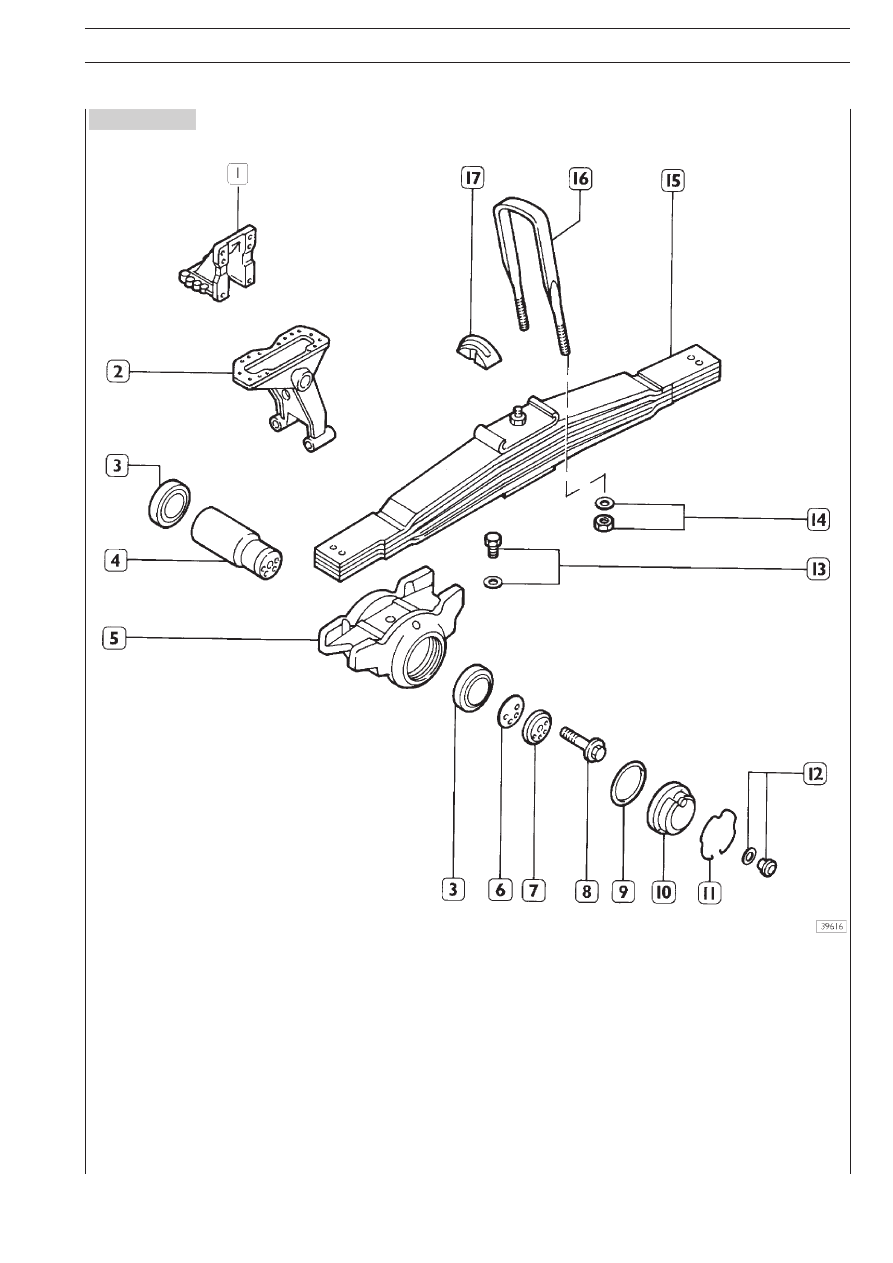

ЗАДНЯЯ БАЛАНСИРНАЯ ПОДВЕСКА

1. Верхний кронштейн крепления балансирного устройства — 2. Нижний кронштейн крепления балансирного устройства —

3. РадиальноQупорный подшипник — 4. Ось балансирной подвески — 5. Ступица балансирного устройства —

6. Регулировочная прокладка — 7. Диск — 8. Болт — 9. Сальник — 10. Крышка — 11. Пружинный фиксатор —

12. Пробка с прокладкой — 13. Пробка с прокладкой — 14. Гайка с шайбой — 15. Рессора — 16. Стремянка —

17. Проставка

Рисунок 3

6

ПОДВЕСКИ

E

URO

T

RAKKER

 C

URSOR

 13

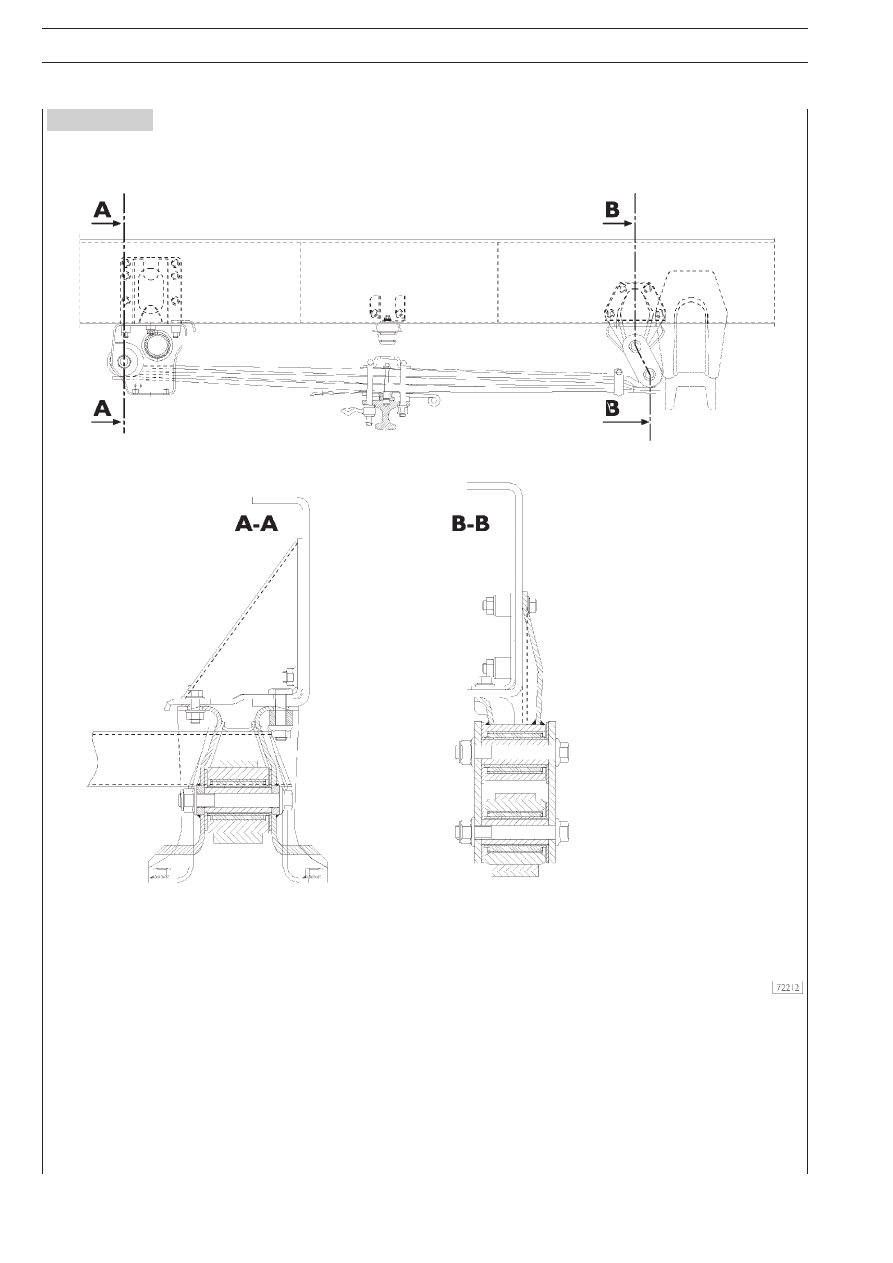

ПЕРЕДНЯЯ ПОДВЕСКА С ПАРАБОЛИЧЕСКИМИ ЛИСТОВЫМИ РЕССОРАМИ: АВТОМОБИЛИ 4

× 2 — 6 × 4

Рисунок 4
