СДВОЕННЫЕ ЗАДНИЕ МОСТЫ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 28

Рисунок 29

Рисунок 30

Рисунок 31

Рисунок 32

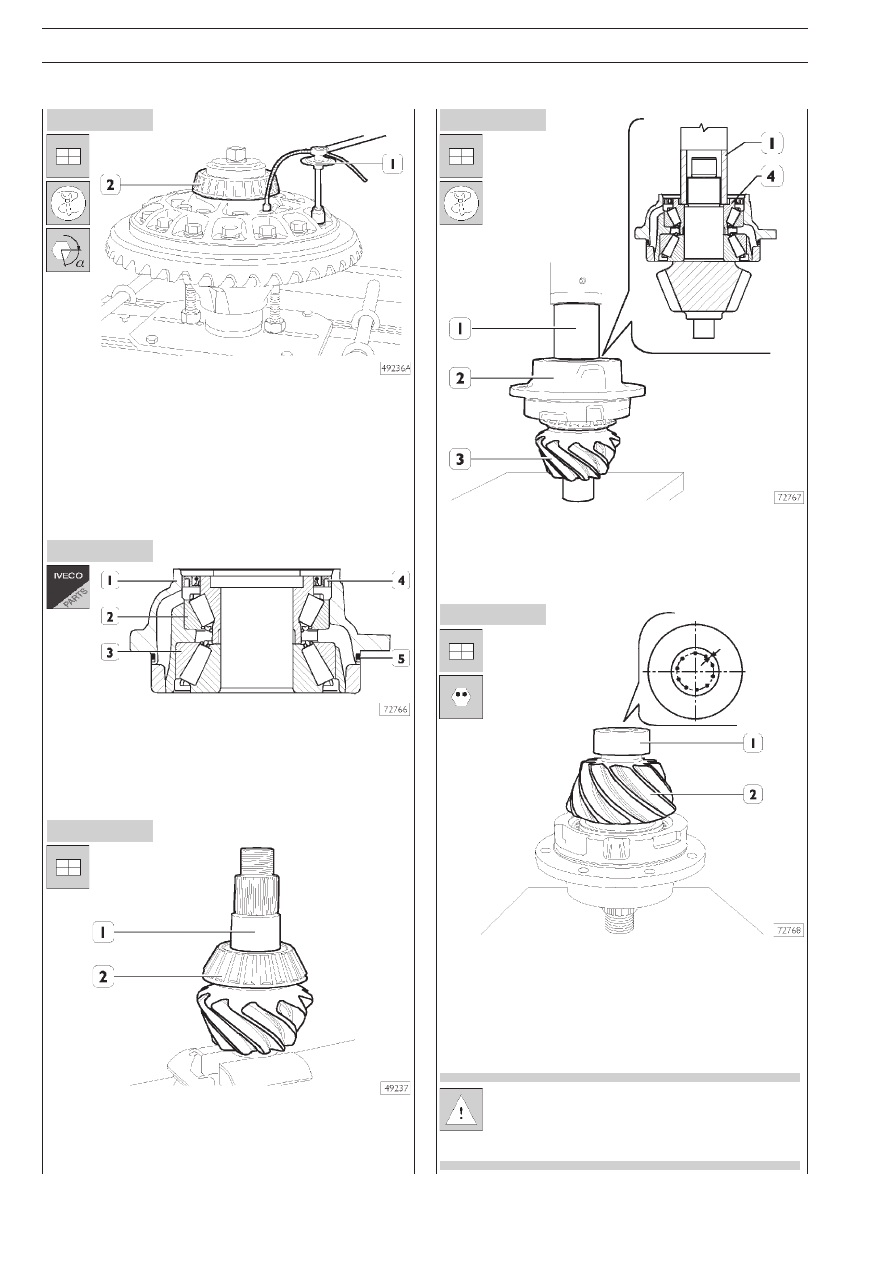

❏ Этап 2: приспособлением 99395216 (1) доверните на

угол 80(90°.

Нагрейте подшипник (2) в конвекционной печи при темпе(
ратуре 100°C в течение примерно 15 минут и установите
его с помощью подходящей оправки.

526249

УСТАНОВКА ОПОРЫ НА ВЕДУЩУЮ
ШЕСТЕРНЮ

Опора ведущей шестерни (1) поставляется в комплекте за(
пасных частей в сборе с коническими роликовыми подшип(
никами (2 и 3) и сальниками (4 и 5).

Нагрейте подшипник (2) в конвекционной печи при темпе(
ратуре 100°C в течение примерно 15 минут и установите
на вал ведущей шестерни (1).

С помощью пресса и подходящей детали цилиндрической
формы (1), установленной на внутреннее кольцо роликово(
го подшипника (4), установите опору (2) на ведущую шес(
терню (3).

Нагрейте подшипник (1) в конвекционной печи при темпе(
ратуре 100°C в течение примерно 15 минут и установите
на ведущую шестерню (2).
Зафиксируйте подшипник на ведущей шестерне, закернив в
10 равноудаленных точках, как указано на рисунке. Это
следует сделать аккуратно с помощью подходящего бород(
ка.

При давлении с усилием 4000 кг шариком диамет(
ром 10 мм диаметр следа должен составлять
3,40(4,10 мм, что соответствует глубине следа
0,30(0,44 мм соответственно.
