Iveco EURO TRAKKER CURSOR 13. Руководство - часть 169





22

СДВОЕННЫЕ ЗАДНИЕ МОСТЫ

E

URO

T

RAKKER

 C

URSOR

 13

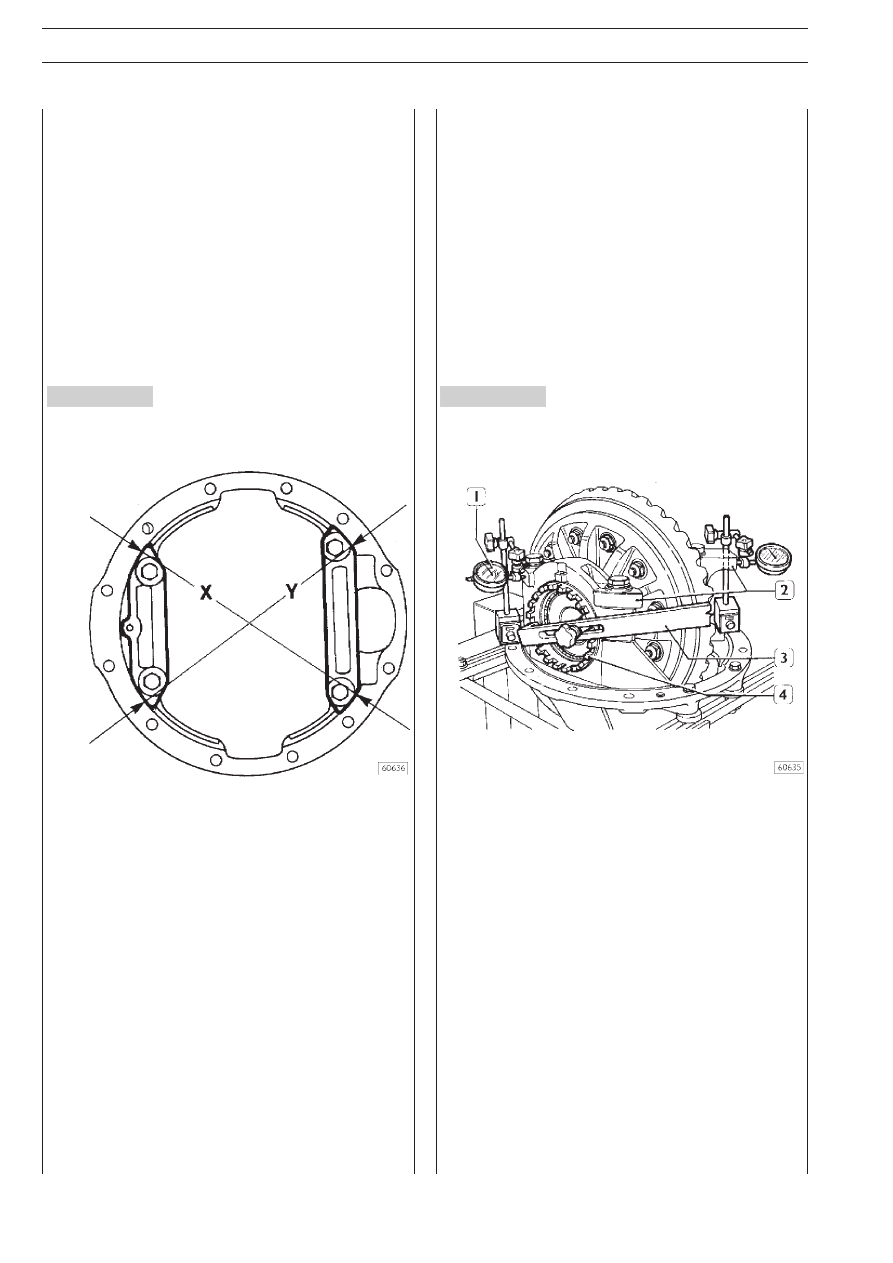

Рисунок 42

Рисунок 43

РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРЫШЕК

Регулировку и проверку взаимного расположения крышек
можно выполнить двумя способами:
1(Й СПОСОБ
1. Ключом 99355025 (3, рис. 43) затяните регулировоч(

ные кольцевые гайки (4) подшипников, чтобы выбрать
осевой люфт и боковой зазор в зацеплении пары кони(
ческих шестерен. Одновременно убедитесь, что ведо(
мая шестерня не нажимает на ведущую.

2. Подходящим микрометром, измерьте и запишите рас(

стояние между крышками по диагонали и через центр
(стрелки X(Y, рис. 42).

3. Затяните две регулировочные гайки (4, рис. 43), чтобы

обеспечить смещение крышек (2, рис. 43), измеренное
по оси Х или по оси Y, как описано в п. 2: от 0,15 до
0,33 мм, что соответствует преднатягу подшипников от
1,7 до 3,9 Н·м (от 0,17 до 0,39 кгм).

2(й СПОСОБ
A. Установите на наружные обработанные посадочные

места обеих крышек (2, рис. 43) два индикатора на
магнитных подставках (1), направив их по диагоналям,
проходящим через центр, как показано на рис. 43.

B. Действуйте, как описано в пункте 1.
C. Выберите осевой люфт подшипников, затяните две регу(
лировочные кольцевые гайки (4, рис. 43), чтобы обеспечить
расхождение между крышками (2), равное 0,15(0,33 мм,
что соответствует сумме значений на индикаторах (1).

E

URO

T

RAKKER

 C

URSOR

 13

СДВОЕННЫЕ ЗАДНИЕ МОСТЫ

23

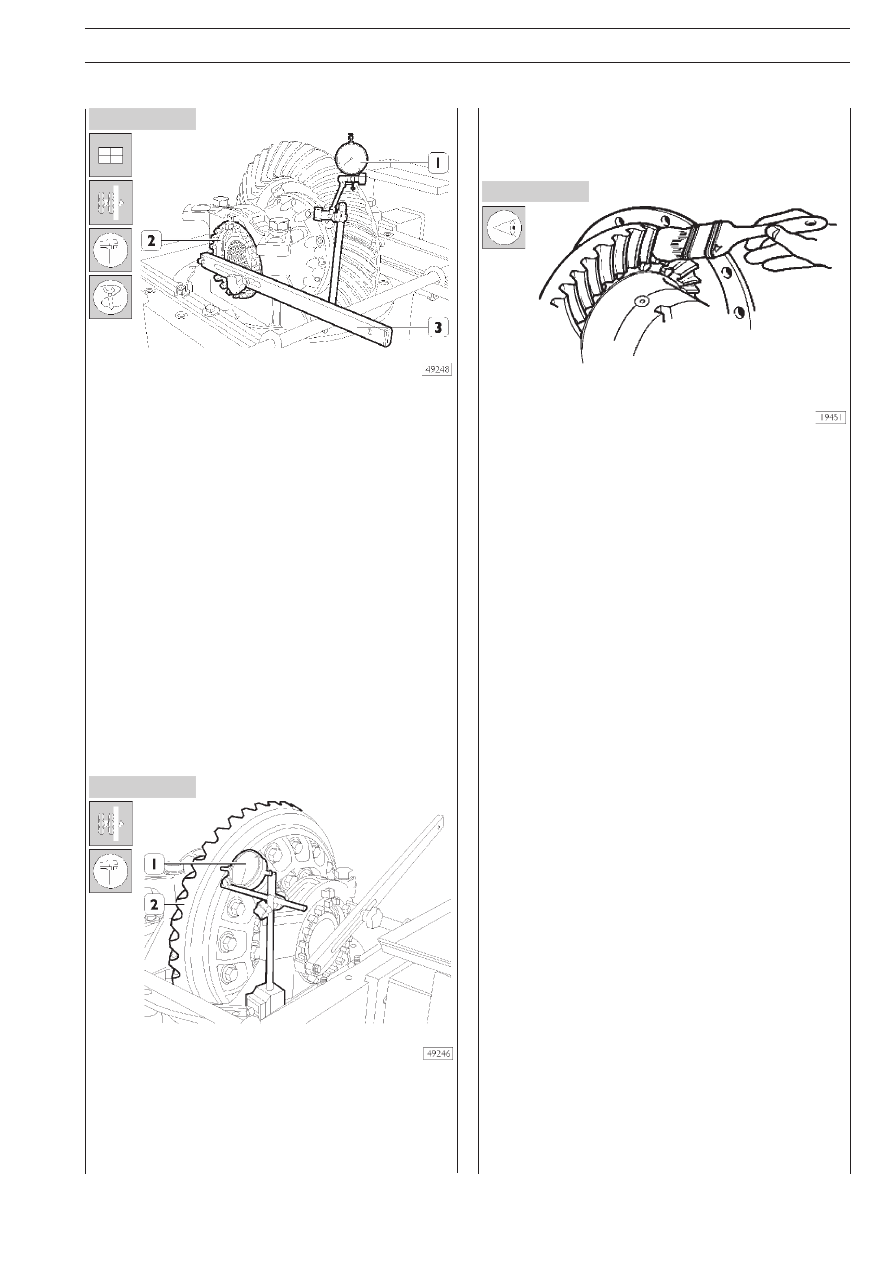

Рисунок 44

Рисунок 45

Рисунок 46

Отрегулируйте осевой зазор между зубьями пары кониче(
ских шестерен, который должен составлять от 0,26 до 0,50 мм,
действуя следующим образом:
❏ заблокируйте ведущую шестерню приспособлени(

ем 99370317;

❏ установите индикатор с магнитной подставкой (1), как

показано на рисунке;

❏ ключом 99355025 (3) ослабьте регулировочную коль(

цевую гайку со стороны ведомой шестерни, затянув
кольцевую гайку (2) с противоположной стороны на то
же количество оборотов. При этом отрегулированное
ранее расхождение между крышками не изменится;

❏ действуйте в соответствии с описанием до получения

предписанного зазора.

Зазор следует проверить в четырех равноудаленных точках.

Индикатором с магнитной подставкой (1) проверьте, не
превышает ли биение ведомой шестерни (2) величины 0,20 мм.
В противном случае разберите дифференциал и установи(
те причину.

Соберите дифференциал и повторите описанные регули(
ровки.

Кистью нанесите на ведомую шестерню тонкий слой желез(
ной лазури. Проверните ведущую шестерню в обоих на(
правлениях и осмотрите пятно контакта в зацеплении веду(
щей и ведомой шестерен. На приведенных ниже рисунках
изображены возможные положения пятна контакта и даны
указания по регулировке.

24

СДВОЕННЫЕ ЗАДНИЕ МОСТЫ

E

URO

T

RAKKER

 C

URSOR

 13

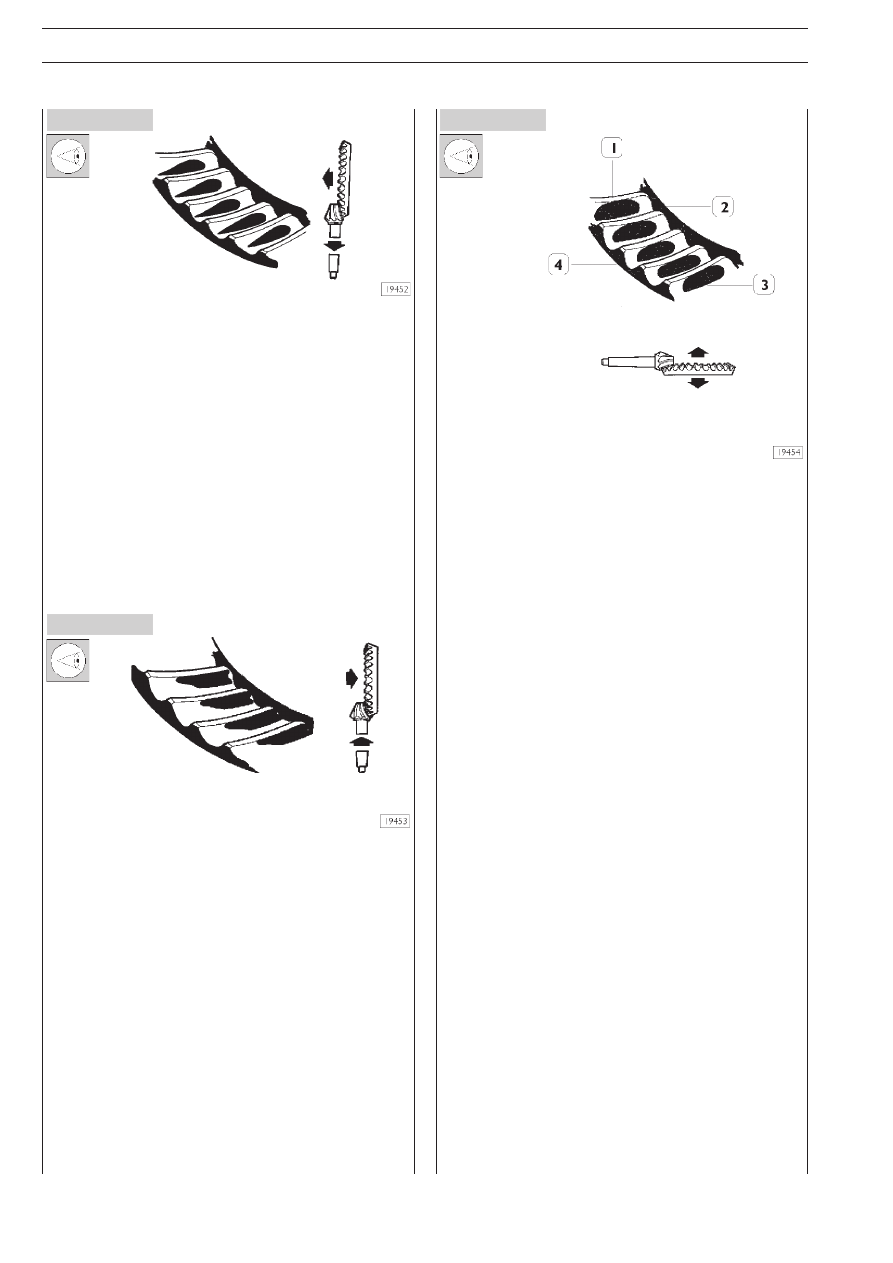

Рисунок 47

Рисунок 48

Рисунок 49

Пятно контакта смещено к наружной окружности ведомой
шестерни.

Условия C/D. Ведущая шестерня посажена слишком близко
к оси ведомой шестерни и требует дальнейшей регулиров(
ки. Для того чтобы установить в правильное положение ве(
дущую шестерню, следует увеличить толщину комплекта
прокладок под опорой ведущей шестерни, чтобы обеспе(
чить правильное положение пятна контакта.

Условие C. Измерьте зазор между зубьями и восстановите
его после увеличения толщины комплекта прокладок.

Условие D. Увеличив толщину комплекта прокладок, дове(
дите зазор до минимума.

Пятно контакта смещено к внутренней окружности ведомой
шестерни.

Условия A/B. Ведущая шестерня установлена слишком да(
леко от оси ведомой шестерни и требует дальнейшей регу(
лировки. Для того чтобы установить в правильное положе(
ние ведущую шестерню, следует уменьшить толщину ком(
плекта прокладок под опорой ведущей шестерни, чтобы
обеспечить правильное положение пятна контакта.

Условие A. После уменьшения толщины комплекта прокла(
док доведите зазор до максимального значения.

Условие B. Измерьте зазор между зубьями и восстановите
его после уменьшения толщины комплекта прокладок.

Уменьшение зазора

Увеличение зазора

ТЕОРЕТИЧЕСКИ ВОЗМОЖНЫЕ ПОЛОЖЕНИЯ

ЗОНЫ КОНТАКТА

1. Расцепление, вогнутая сторона зуба

2. Вершина

3. Зацепление, выпуклая сторона зуба

4. Основание зуба

ЗАЦЕПЛЕНИЕ. По центру, в направлении вершины по про(
филю зуба и по центру контура зуба.

РАСЦЕПЛЕНИЕ. По центру, в направлении основания по
профилю зуба и по центру контура зуба.

В этом случае ведущая шестерня установлена правильно.

Положение пятна контакта можно отрегулировать измене(
нием зазора между зубьями пары конических шестерен.

Условие E. Уменьшите зазор.

Условие F. Увеличьте зазор.

E

URO

T

RAKKER

 C

URSOR

 13

СДВОЕННЫЕ ЗАДНИЕ МОСТЫ

25

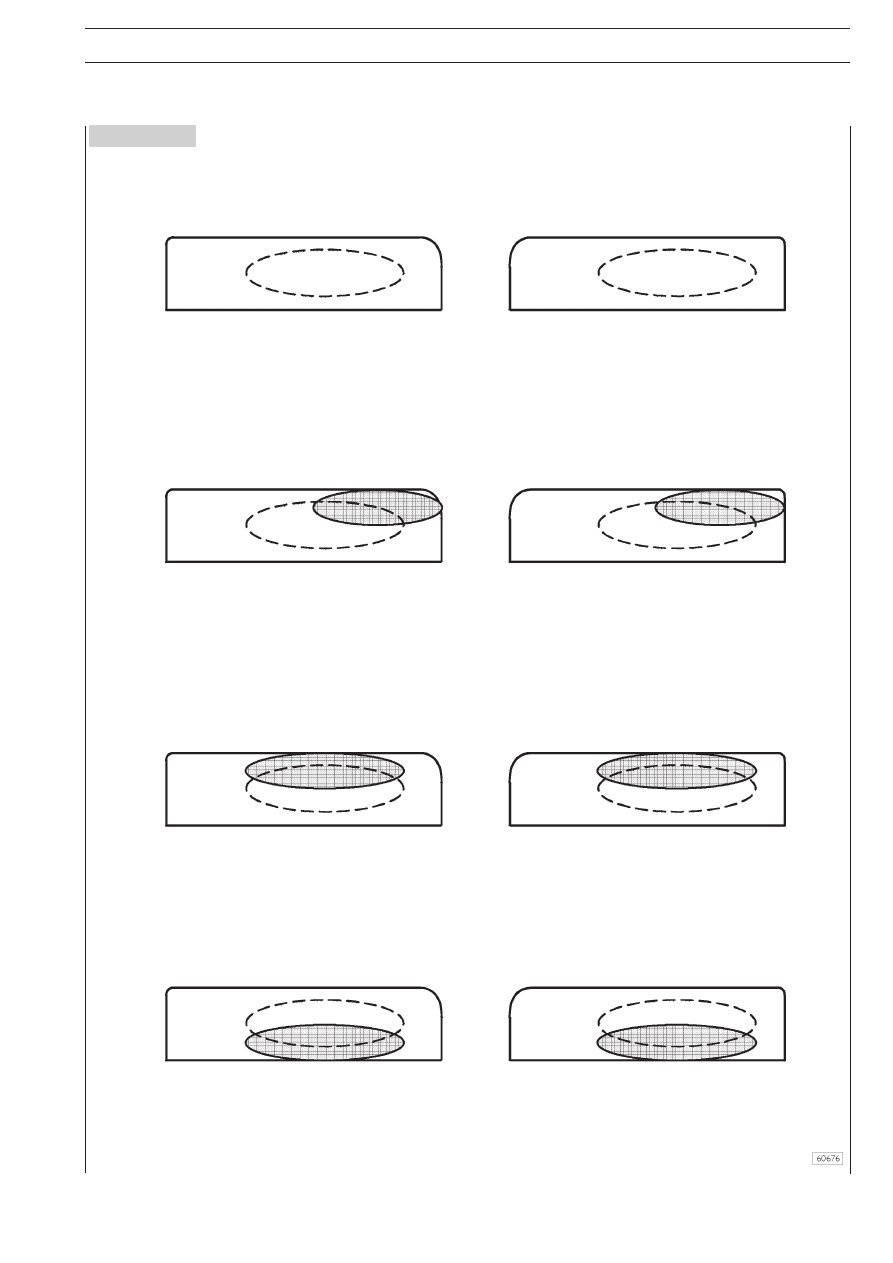

Рисунок 50

КОРРЕКТИРОВКА ПОЛОЖЕНИЯ ПЯТНА КОНТАКТА В ЗАЦЕПЛЕНИИ ПАРЫ КОНИЧЕСКИХ ШЕСТЕРЕН
(ПОСЛЕ СБОРКИ)

ТЕОРЕТИЧЕСКИ ВОЗМОЖНЫЕ ПОЛОЖЕНИЯ ПЯТНА КОНТАКТА

ЗАЦЕПЛЕНИЕ

(ВЫПУКЛАЯ СТОРОНА ВЕДОМОЙ ШЕСТЕРНИ)

РАСЦЕПЛЕНИЕ

(ВОГНУТАЯ СТОРОНА ВЕДОМОЙ ШЕСТЕРНИ)

( ЗАЦЕПЛЕНИЕ

: ПО ЦЕНТРУ, В НАПРАВЛЕНИИ ВЕРШИНЫ ПО ПРОФИЛЮ ЗУБА И ПО ЦЕНТРУ КОНТУРА ЗУБА

( РАСЦЕПЛЕНИЕ

: ПО ЦЕНТРУ, В НАПРАВЛЕНИИ ОСНОВАНИЯ ПО ПРОФИЛЮ ЗУБА И ПО ЦЕНТРУ КОНТУРА ЗУБА

ГОЛОВКА

ОСНОВАНИЕ

ВЕРШИНА

НОЖКА

НОЖКА

ГОЛОВКА

ОСНОВАНИЕ

ГОЛОВКА

ОСНОВАНИЕ

ВЕРШИНА

НОЖКА

НОЖКА

ГОЛОВКА

ОСНОВАНИЕ

ГОЛОВКА

ОСНОВАНИЕ

ВЕРШИНА

НОЖКА

НОЖКА

ГОЛОВКА

ОСНОВАНИЕ

ГОЛОВКА

ОСНОВАНИЕ

ВЕРШИНА

НОЖКА

НОЖКА

ГОЛОВКА

ОСНОВАНИЕ

УСЛОВИЕ «A»

ЗАЦЕПЛЕНИЕ

РАСЦЕПЛЕНИЕ

( ЗАЦЕПЛЕНИЕ — РАСЦЕПЛЕНИЕ

: ПЯТНО КОНТАКТА СМЕЩЕНО К ГОЛОВКЕ

( ЗАЦЕПЛЕНИЕ

: ПЯТНО КОНТАКТА СМЕЩЕНО К ВЕРШИНЕ

( РАСЦЕПЛЕНИЕ

: ПЯТНО КОНТАКТА СМЕЩЕНО К НОЖКЕ

( СПОСОБ УСТРАНЕНИЯ ДЕФЕКТА

: УМЕНЬШИТЬ ТОЛЩИНУ КОМПЛЕКТА ПРОКЛАДОК И УВЕЛИЧИТЬ
  ЗАЗОР ДО МАКСИМУМА

УСЛОВИЕ «B»

( ЗАЦЕПЛЕНИЕ — РАСЦЕПЛЕНИЕ

: ПЯТНО КОНТАКТА СМЕЩЕНО К ВЕРШИНЕ

( СПОСОБ УСТРАНЕНИЯ ДЕФЕКТА

: ИЗМЕРИТЬ ЗАЗОР И ВОССТАНОВИТЬ ВЕЛИЧИНУ ЗАЗОРА

УСЛОВИЕ «C»

( ЗАЦЕПЛЕНИЕ — РАСЦЕПЛЕНИЕ

: ПЯТНО КОНТАКТА СМЕЩЕНО К ОСНОВАНИЮ

( СПОСОБ УСТРАНЕНИЯ ДЕФЕКТА

: ИЗМЕРИТЬ ЗАЗОР, УВЕЛИЧИТЬ ТОЛЩИНУ КОМПЛЕКТА ПРОКЛАДОК
И  ВОССТАНОВИТЬ ВЕЛИЧИНУ ЗАЗОРА
