СДВОЕННЫЕ ЗАДНИЕ МОСТЫ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 12

Рисунок 13

Рисунок 14

Рисунок 15

Рисунок 16

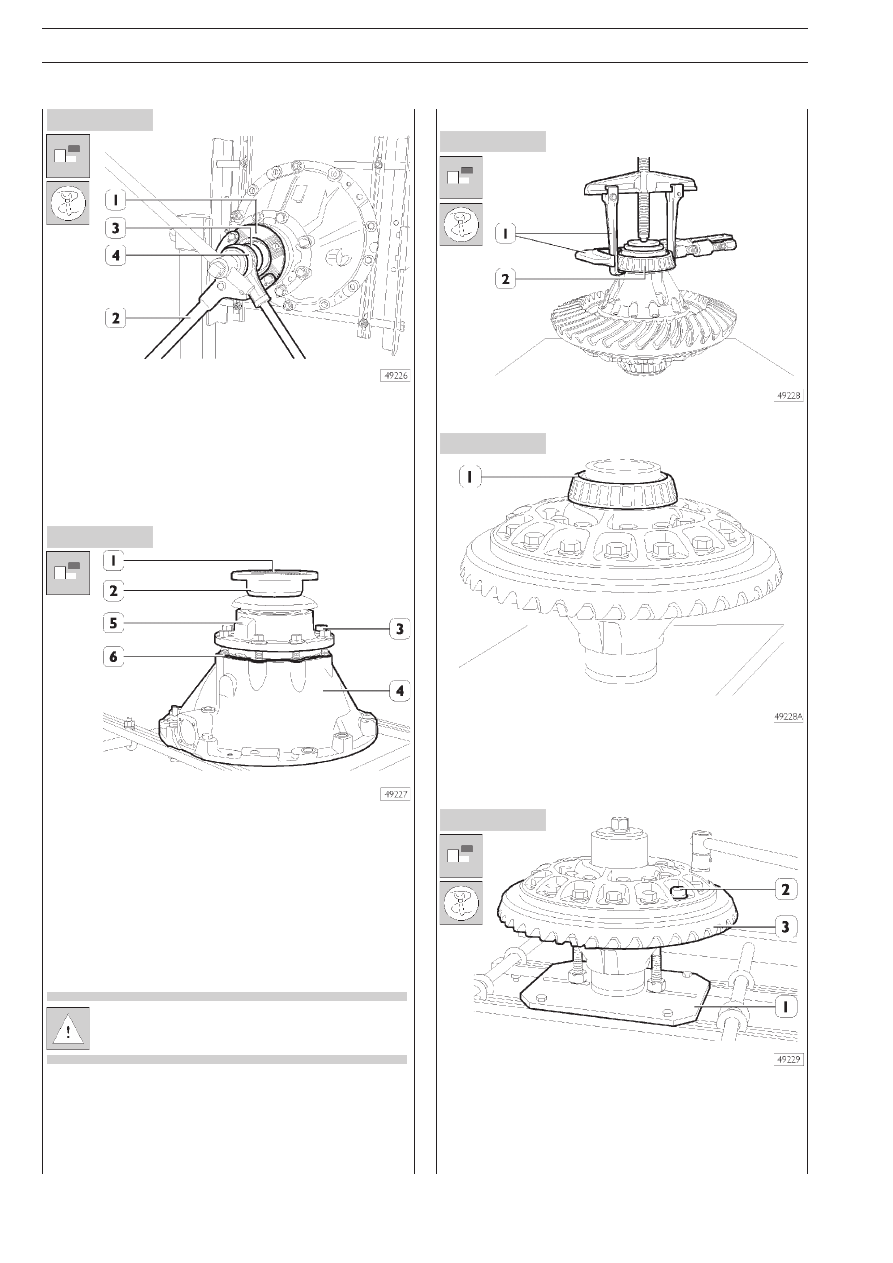

Удерживая упорным рычагом 99370317 (2) фланец (1),
ключом 9955088 (3) с усилителем крутящего момента (4)
отверните гайку крепления фланца на вале ведущей шес(
терни.

Окончательно открутите гайку (1) и снимите фланец (2).
Отверните болты (3) крепления опоры ведущей шестерни к
картеру дифференциала (4).
Снимите опору ведущей шестерни в сборе (5) с картера
дифференциала. Снимите прокладки (6), служащие для ре(
гулировки положения ведущей шестерни относительно ве(
домой шестерни, и микрометром измерьте их суммарную
толщину.

Проверьте состояние сальника, в случае повреж(
дения замените.

Разборка коробки дифференциала

Подходящим съемником (1) снимите подшипник (2).

Переверните коробку дифференциала и снимите подшип(
ник (1). После этой операции детали разрушаются и по(
вторному использованию не подлежат.

Установите коробку дифференциала на приспособле(
ние 9971047 (1).
Отверните контргайки (2) крепления ведомой шестерни (3)
к коробке дифференциала.
Бронзовым бородком отделите ведомую шестерню от ко(
робки дифференциала.

E

URO

T

RAKKER

 C

URSOR

 13

СДВОЕННЫЕ ЗАДНИЕ МОСТЫ

15

Рисунок 17

Отметьте взаимное положение двух половин коробки диф(
ференциала (2 и 3) и крестовины.
Отверните болты (1), поднимите и снимите половину короб(
ки дифференциала (2).

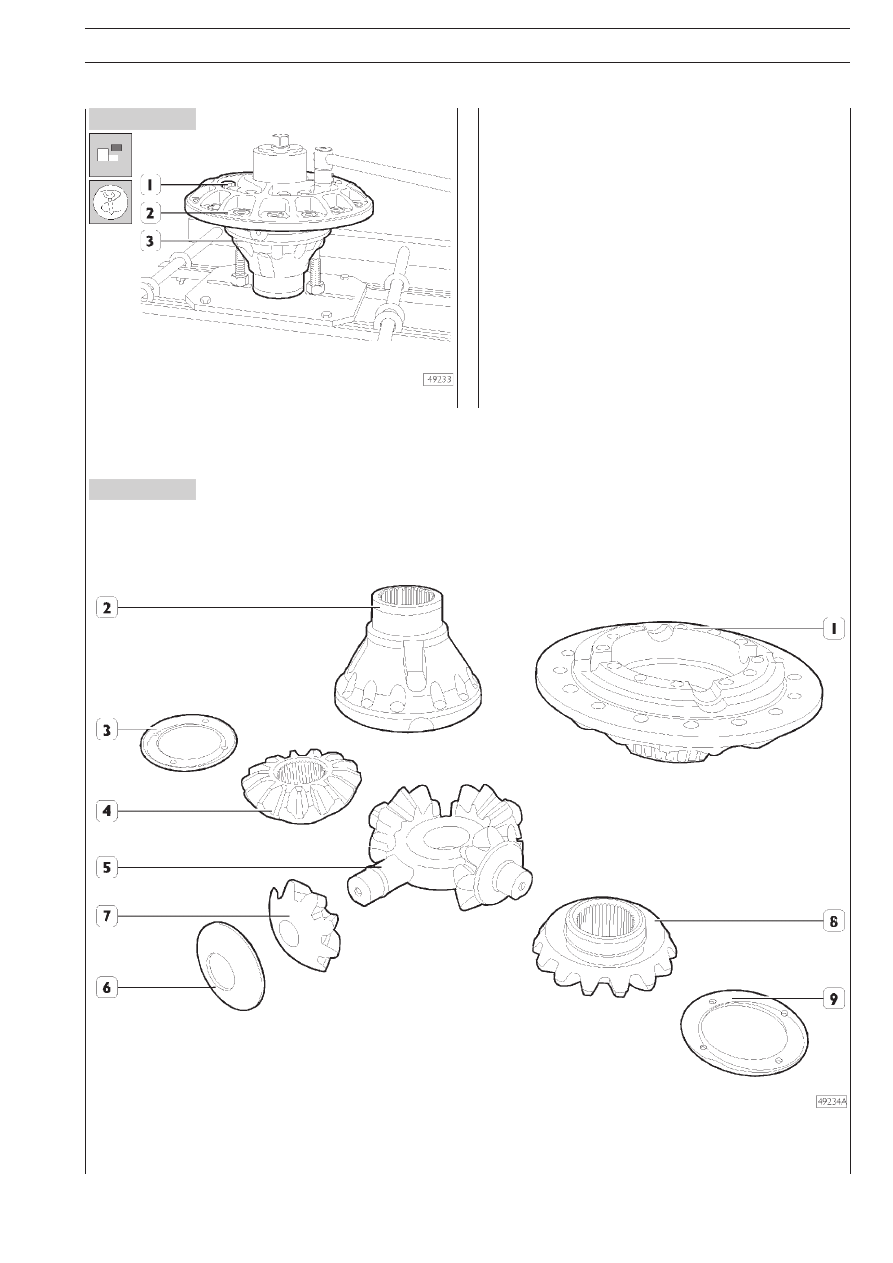

ДЕТАЛИ КОРОБКИ ДИФФЕРЕНЦИАЛА
