Iveco EURO TRAKKER CURSOR 13. Руководство - часть 112

E

URO

T

RAKKER

 C

URSOR

 13

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

27

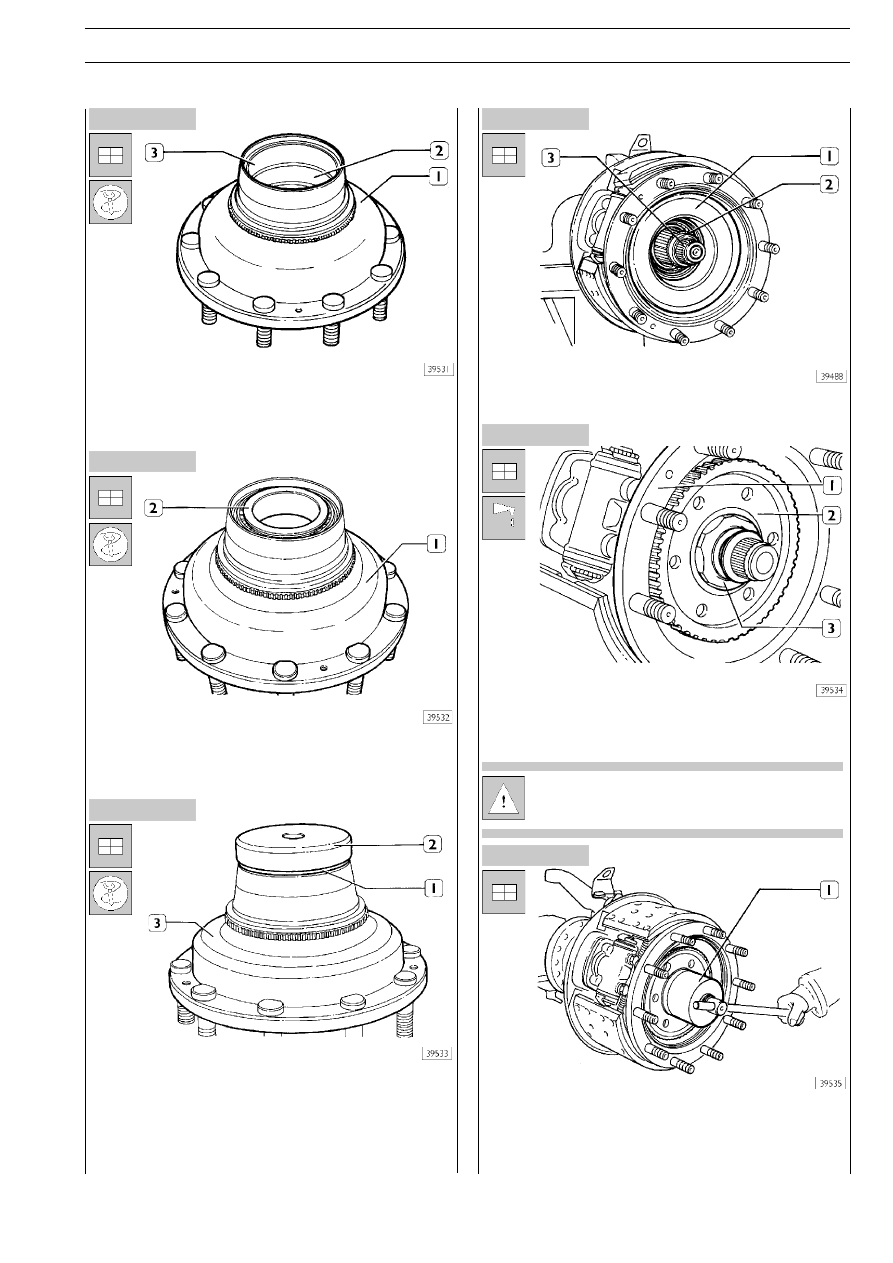

Рисунок 58

Рисунок 59

Рисунок 60

Рисунок 61

Рисунок 62

Рисунок 63

При помощи оправки 99374094 установите наружные
кольца подшипников (2 и 3) в ступицу колеса (1).

Вставьте внутреннее кольцо (2) наружного подшипника в
ступицу колеса (1).

С помощью оправки 99374377 (2) запрессуйте сальник (1)
в ступицу колеса (3).

Установите ступицу колеса (1) на цапфу поворотного кулаT
ка (3).

Установите на ступицу колеса (1) вторую солнечную шесT
терню (2) и подшипник. Затяните гайку (3), предварительно
смазав контактную поверхность смазкой Molycote.

Проточка для отвода масла на второй солнечной
шестерне (2) должна быть расположена внизу, перT
пендикулярно поверхности земли.

Ключом 99354207 (1) затягивайте гайку крепления ступицы
колеса до тех пор, пока ступица не будет вращаться с некоT
торым сопротивлением.
Несколько раз ударьте по ступице (в осевом направлении) реT
зиновым молотком, чтобы обеспечить посадку подшипников.

28

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

E

URO

T

RAKKER

 C

URSOR

 13

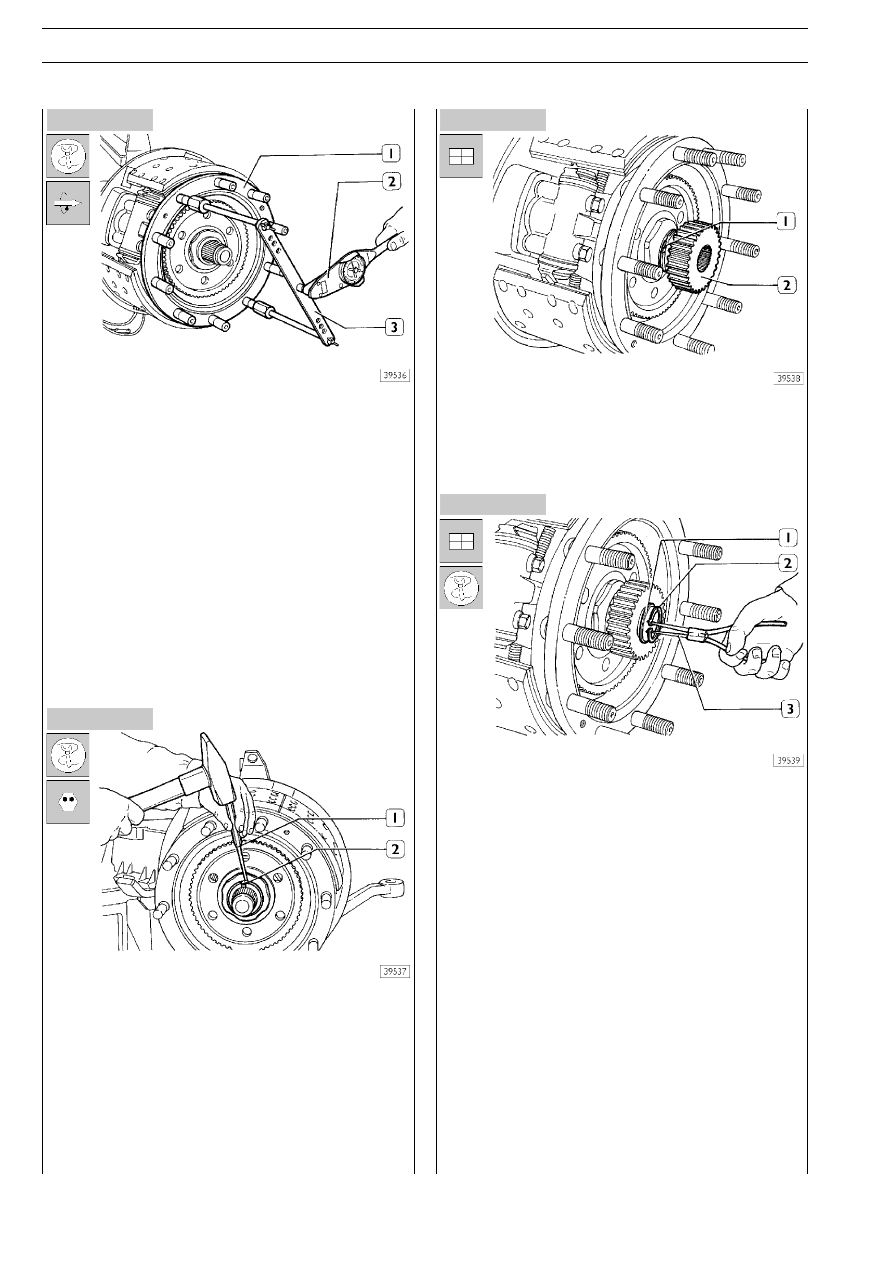

Рисунок 64

Рисунок 65

Рисунок 66

Рисунок 67

Установите приспособление 99389819 (3) на ступицу коT
леса (1) и проверните ступицу динамометрическим ключом
(2).
Установите ноль на динамометрическом ключе (2) и враT
щайте ступицу колеса с частотой около 25T30 об/мин.
Считайте значение сопротивления прокручиванию со шкаT
лы динамометрического ключа.
Полученная величина должна соответствовать приведенной
в ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИКАХ на стр. 4.
Если полученная величина отличается от указанной, осT
лабьте или затяните гайку до получения нужной величины
сопротивления прокручиванию.

Бородком (1) закерните гайку (2).

Установите опорное кольцо (1) и солнечную шестерню (2)
планетарного редуктора.

Подходящими плоскогубцами установите опорное кольцо
(1) и стопорное кольцо (2) на цапфу поворотного кулака.

E

URO

T

RAKKER

 C

URSOR

 13

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

29

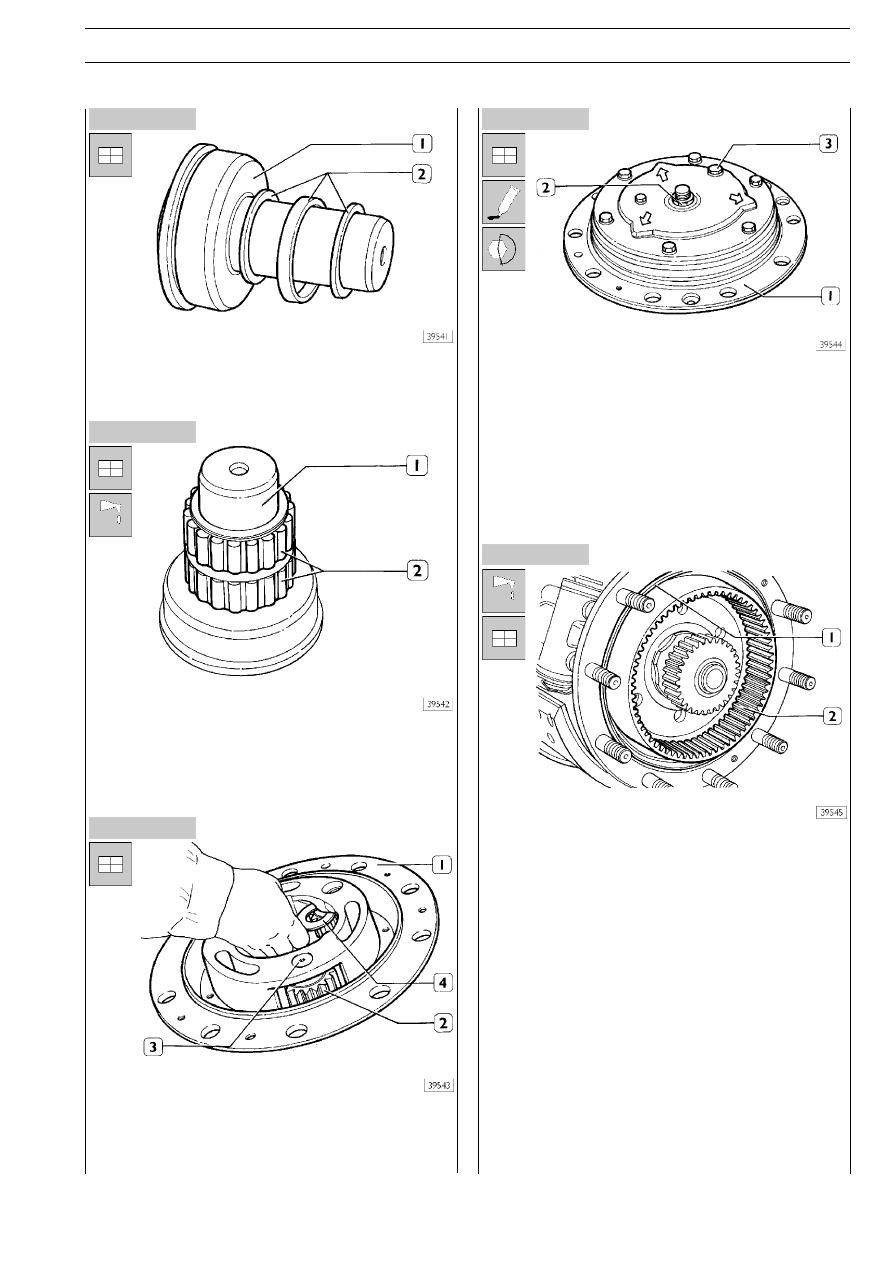

Рисунок 68

Рисунок 69

Рисунок 70

Рисунок 71

Рисунок 72

522870

Сборка планетарного редуктора

Установите регулировочные шайбы (2) на ось (1) сателлита.

Смажьте консистентной смазкой и установите роликовые
подшипники (2) на ось (1) сателлита.

Вставьте в водило (1) сателлиты (2), шайбы (4) втулки и оси
(3).

Нанесите герметик на контактную поверхность крышки воT
дила (1), установите прокладку и крышку так, чтобы выстуT
пы, указанные стрелками, расположились напротив осей
сателлитов. Перед установкой прокладки рекомендуется
пометить на водиле положения осей. Затяните болты крепT
ления с крутящим моментом 25 Н·м (2,5 кгм). Отпустите
гайку (2) и слегка отверните болт (3).

Установите кольцевую шестерню (2) так, чтобы конусная
внешняя поверхность шестерни сужалась наружу, смажьте
стопорное кольцо (1) консистентной смазкой и установите
его в проточку.

30

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

E

URO

T

RAKKER

 C

URSOR

 13

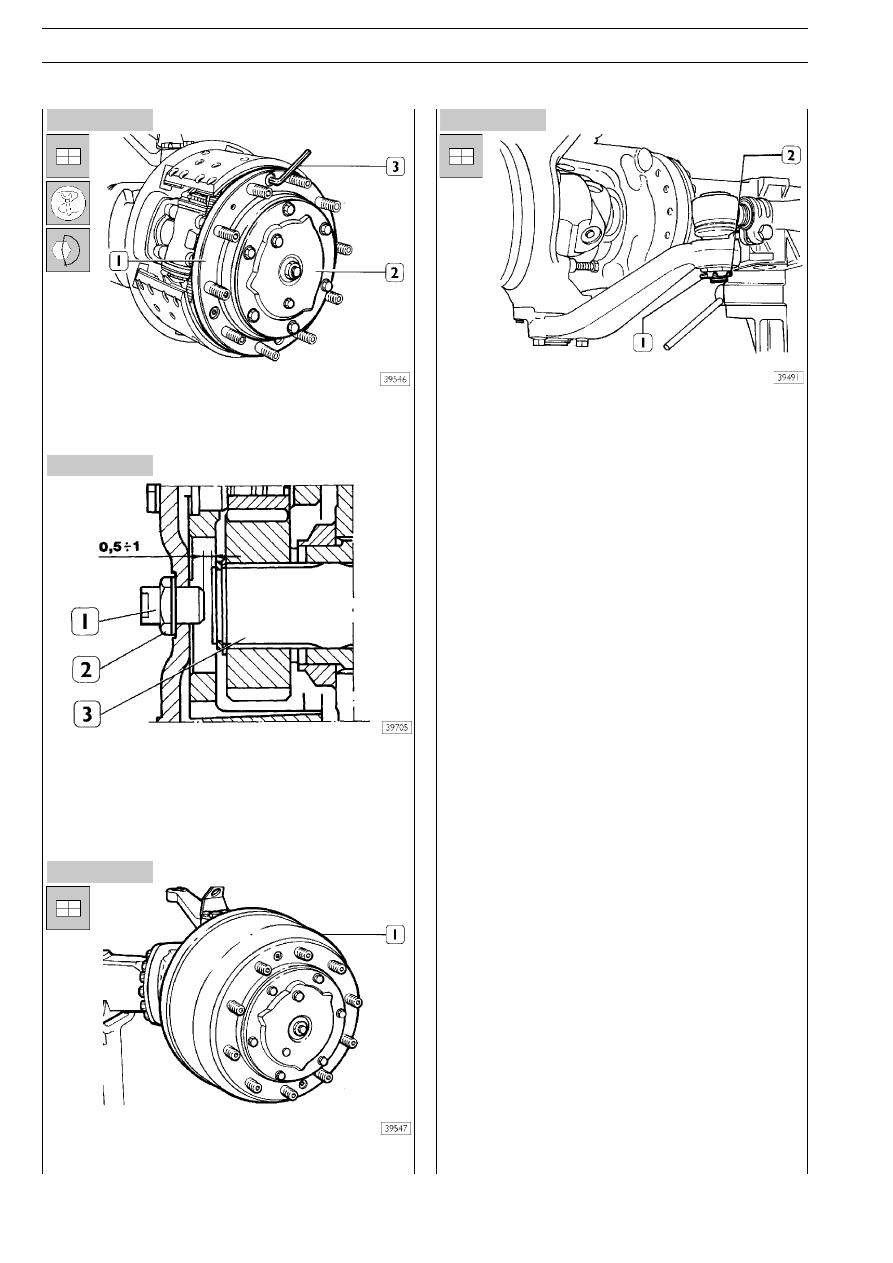

Рисунок 73

Рисунок 74

Рисунок 75

Рисунок 76

Установите водило планетарного редуктора (2) в ступицу
колеса (1) и шестигранным ключом затяните три болта с поT
тайными головками с крутящим моментом 25 Н·м (2,5 кгм).

Затяните болт (1) до касания с цапфой (3) поворотного куT
лака, затем отверните его на 1/3T1/2 оборота, обеспечив
зазор 0,5T1 мм.
Затяните контргайку (2).
При каждой регулировке осевого зазора ступицы меняйте
шайбу.

Установите тормозной барабан (1) на ступицу колеса и заT
крепите его двумя болтами.

Установите поперечную рулевую тягу и затяните гайку (1) с
предписанным крутящим моментом, вставьте шплинт (2) и
подогните его.

Смазка шкворней поворотных кулаков

Шприцем для консистентной смазки введите смазку в
прессTмасленки. Вводите смазку в полости роликовых подT
шипников до тех пор, пока они не заполнятся и смазка не
начнет выходить изTпод сальников и из зазора между проT
ушинами поворотного кулака и проушинами моста. УдалиT
те избыток смазки.

Смазка планетарного редуктора

Через отверстие в крышке планетарного редуктора залейT
те примерно 0,75 л (0,68 кг) масла TUTELA W 140/MTDA.
