Iveco EURO TRAKKER CURSOR 13. Руководство - часть 111

E

URO

T

RAKKER

 C

URSOR

 13

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

23

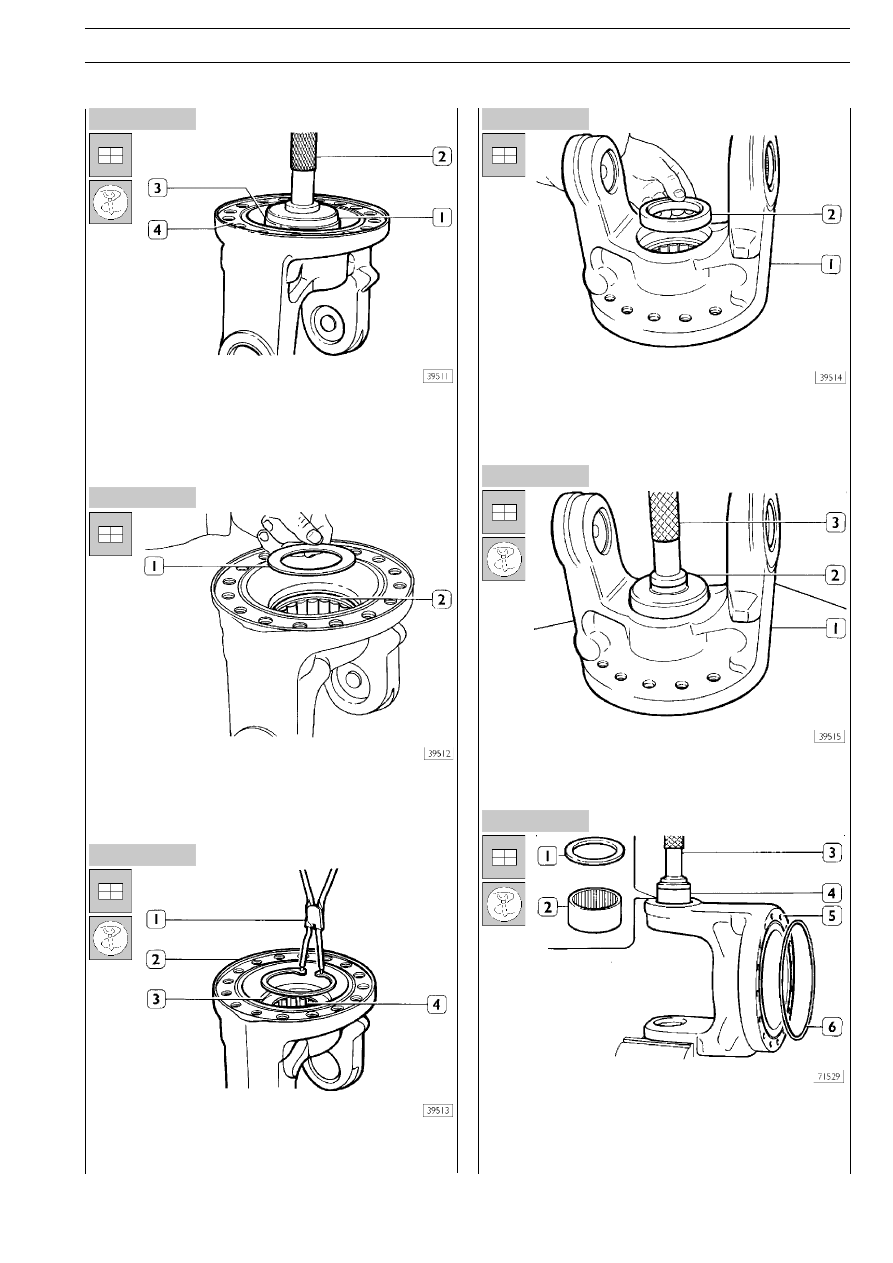

Рисунок 37

Рисунок 36

Рисунок 38

Рисунок 39

Рисунок 40

Рисунок 41

Сборка проушин моста

С помощью оправки 99374371 (1) с рукояткой 99370006
(2) установите роликовый подшипник (3) в гнездо проушин
моста.

Вставьте шайбу (1) в гнездо (2) проушин моста.

Подходящими плоскогубцами (1) установите стопорное
кольцо (3) в гнездо проушин моста (2).

Переверните проушины (1) и вставьте сальник (2).

С помощью оправки 99374371 (2) с рукояткой 99370006
(3) запрессуйте сальник в проушины моста (1).

С помощью оправки 99374382 (4) с рукояткой 99370006
(4) установите роликовый подшипник (2) в проушины моста;
затем вставьте сальник (1). Повторите ту же операцию с
противоположной стороны моста. Вставьте сальник (6) в
гнездо проушин моста (5).

24

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

E

URO

T

RAKKER

 C

URSOR

 13

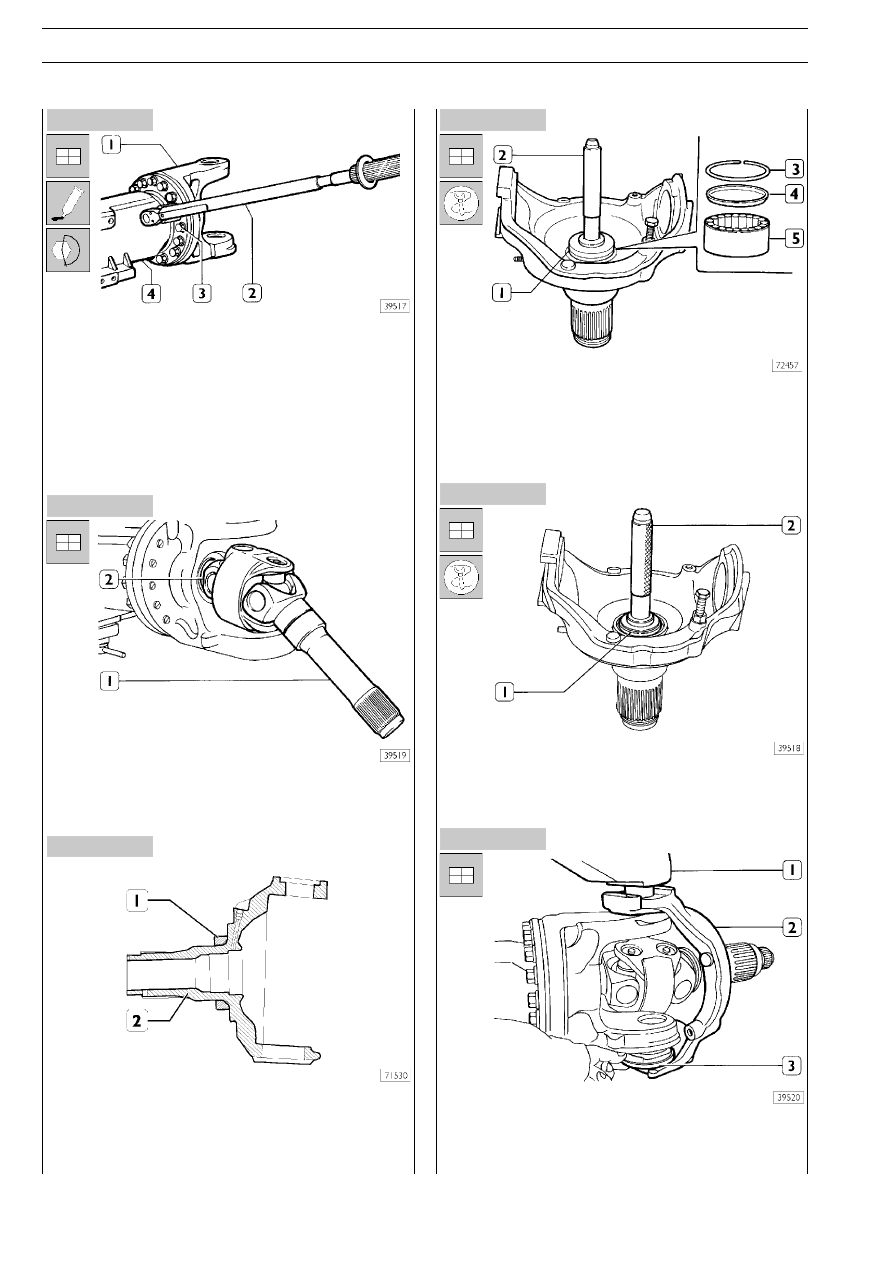

Рисунок 42

Рисунок 43

Рисунок 44

Рисунок 45

Рисунок 46

Рисунок 47

Установите проушины (1) на картер моста (4), не забудьте
установить болт ограничения угла поворота в правильное
положение.
Совместите отверстия болтов крепления.
Постепенно затяните болты (3).
Затягивайте болты динамометрическим ключом, чтобы выT
полнить затяжку с предписанным крутящим моментом.

Установка вала полуоси

Смажьте внутреннее кольцо подшипника (2) и вставьте вал
полуоси (1). Следите, чтобы не повредить при этом сальник.

Сборка поворотного кулака

Убедитесь, что поверхность кольца (1), прижимающего
сальник ступицы, не повреждена и не изношена. При необT
ходимости замените кольцо (1). Перед установкой кольца
(1) нанесите на контактную поверхность цапфы поворотноT
го кулака (2) смазку LOCTITE 573 (

⇒).

С помощью оправки 99374369 (1) с рукояткой 99370006
(2) установите роликовый подшипник (5). Установите сальT
ник (4) и закрепите его на поворотном кулаке стопорным
кольцом (3).

С помощью оправки 99374390 с рукояткой 99370006 (2)
запрессуйте сальник (1) в гнездо поворотного кулака.

Установите поворотный кулак (2) и временно установите
верхний поворотный рычаг (1) и шайбу (3).

E

URO

T

RAKKER

 C

URSOR

 13

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

25

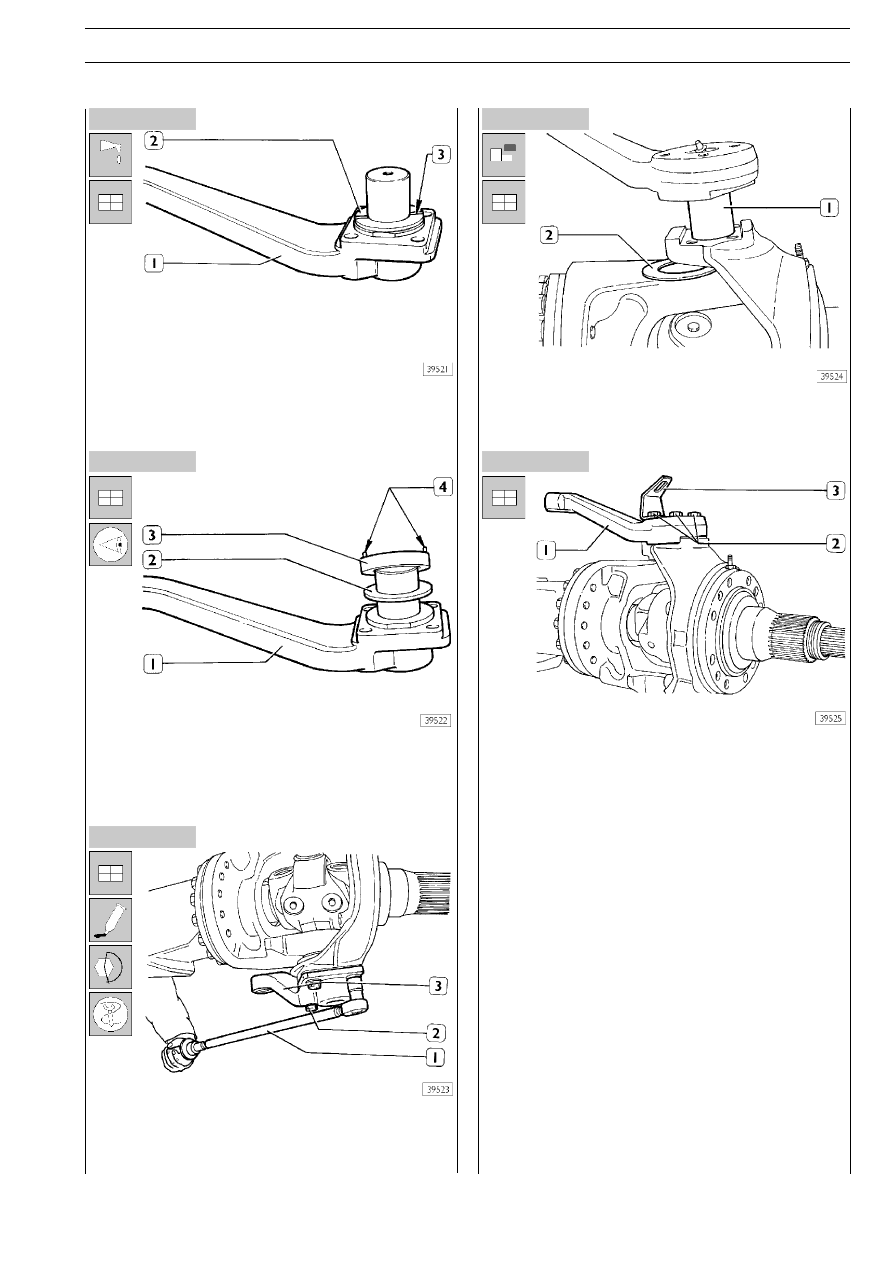

Рисунок 48

Рисунок 49

Рисунок 50

Рисунок 51

Рисунок 52

Смажьте опорное кольцо (2) и установите нижний поворотT
ный рулевой рычаг (1) в положение, указанное стрелкой (3).

Установите дистанционную шайбу (3) со штифтами (4), расT
положив ее, как указано на рисунке; установите в стопорT
ное кольцо сальник и вставьте между проушинами моста и
проушинами поворотного кулака.

Установите рычаг (3) на поворотный кулак.
Затяните болты (2) динамометрическим ключом (1) с предT
писанным крутящим моментом.

Частично извлеките ось верхнего рычага (1) и вставьте реT
гулировочную шайбу (2).

Вставьте ось верхнего поворотного рычага (1).
Установите кронштейн (3) трубки пневмопривода тормоза
и закрепите его болтами (2).

26

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

E

URO

T

RAKKER

 C

URSOR

 13

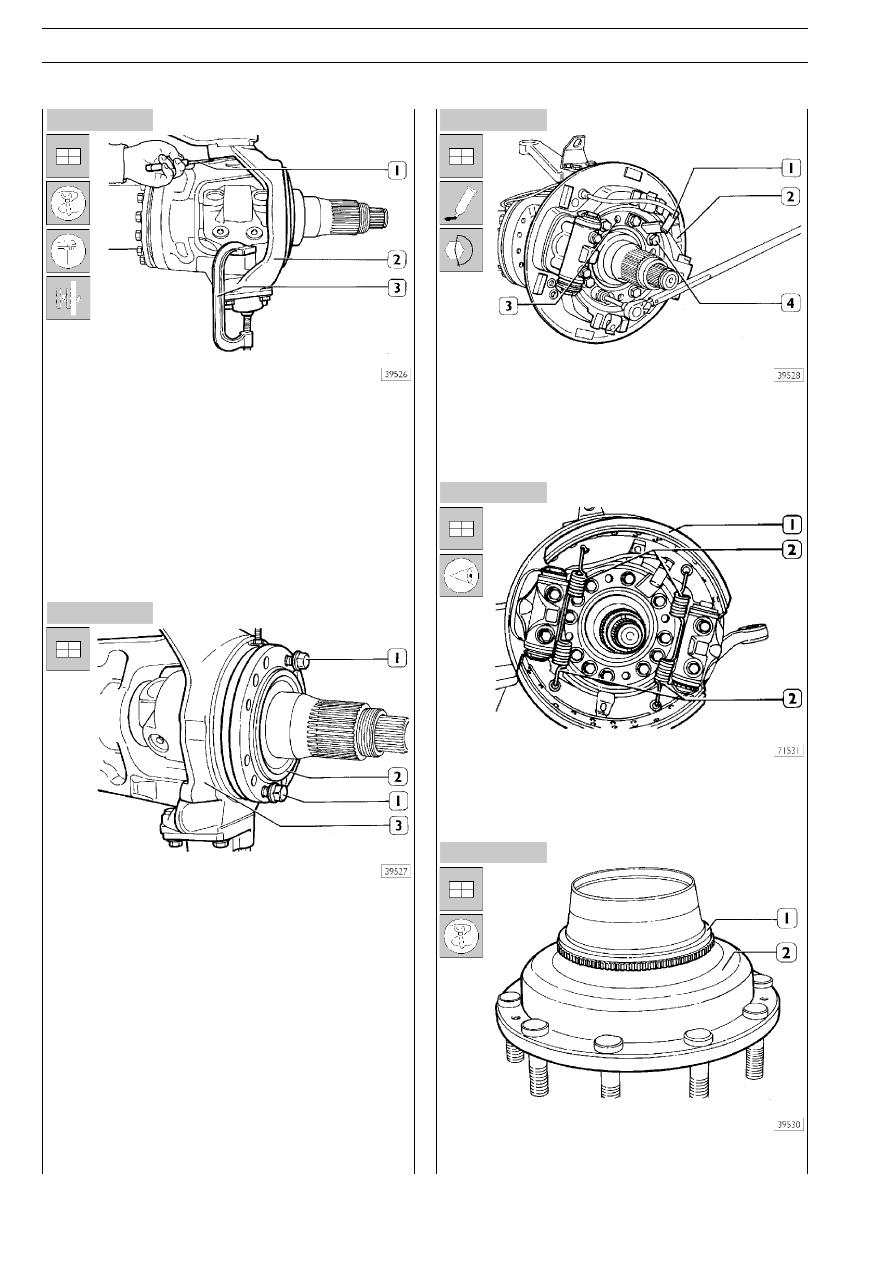

Рисунок 54

Рисунок 55

Рисунок 56

Рисунок 57

С помощью струбцины (3) приподнимите поворотный кулак
(2); с помощью плоского щупа (1) убедитесь в отсутствии
люфта.
При наличии люфта замените регулировочную шайбу друT
гой, большего размера, и убедитесь, что люфт выбран.
В качестве запчастей поставляются регулировочные шайбы
различной толщины: 1,75; 2; 2,25; 2,5; 2,75; 3; 3,25; 3,5.
Отверните болт крепления верхнего поворотного рычага,
смажьте Loctite и установите, затянув с крутящим моментом
230 Н·м (23 кгм).

Двумя болтами (1) прикрепите промежуточное кольцо (2) к
поворотному кулаку (3), при этом отверстие для слива масT
ла должно находиться внизу.

Установите на поворотный кулак фланец тормозного мехаT
низма (3) и тормозной щит (2); смажьте болты (4) смазкой
Loctite и затяните с крутящим моментом 360 Н·м. УстановиT
те датчик АБС (1) тормозов.

Установите колодки (1) так, чтобы стрелка на них располаT
галась по направлению движения; при помощи приспособT
ления 99372211 установите возвратные пружины (2).

Слегка нагрейте задающее колесо (1) горячим воздухом и
установите задающее колесо на ступицу колеса (2).

Рисунок 53
