Iveco EURO TRAKKER CURSOR 13. Руководство - часть 109

E

URO

T

RAKKER

 C

URSOR

 13

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

15

Рисунок 8

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

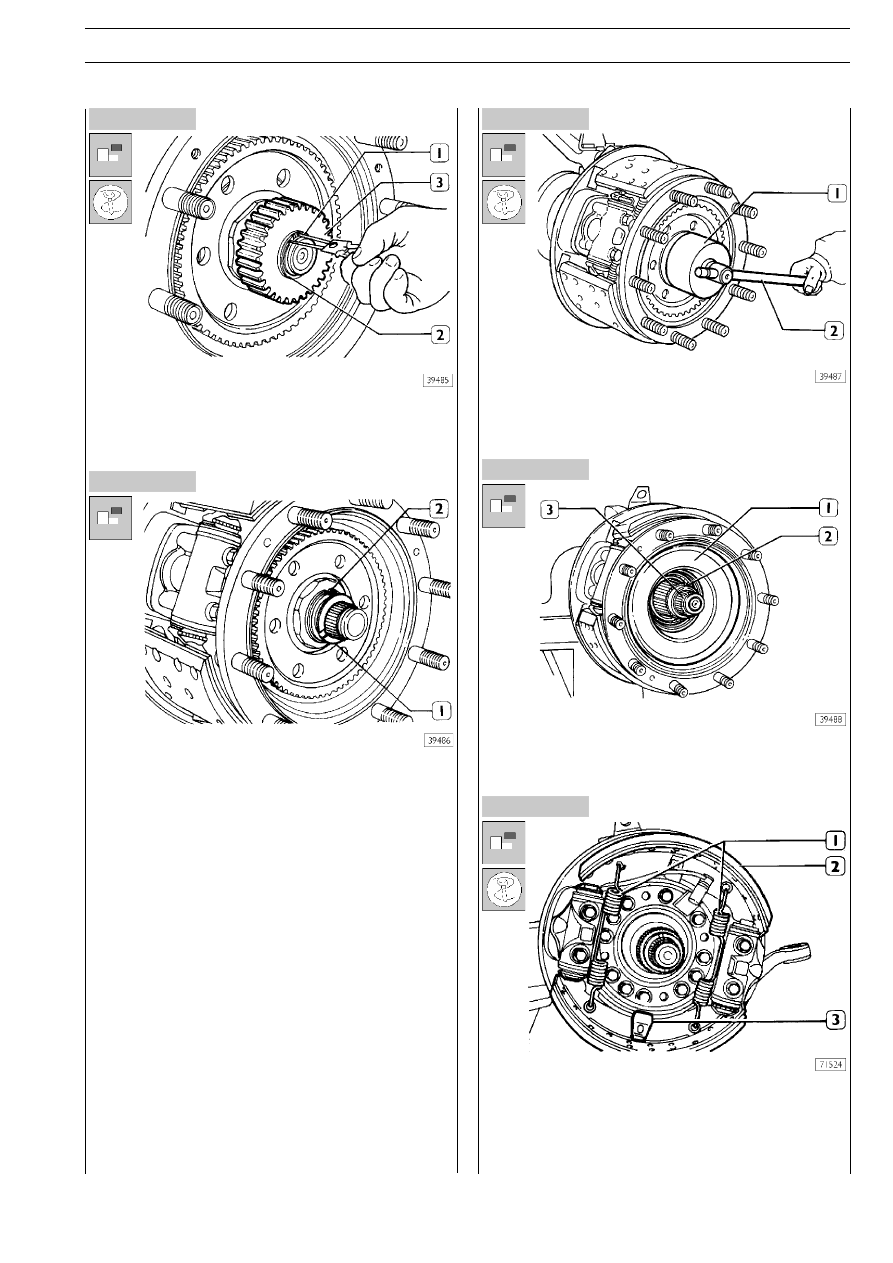

Выдвиньте полуось наружу.
Снимите разрезное стопорное кольцо (2) и шайбу, затем
снимите солнечную шестерню (3).

Извлеките регулировочную шайбу (1).
Соответствующим инструментом распрямите буртик контрT
гайки (2).

Ключом 99354207 (1) отверните гайку (2, рис. 9). Снимите
вторую солнечную шестерню (56, рис. 35) в сборе с внутT
ренним кольцом подшипника.

Снимите с поворотного кулака (3) ступицу колеса (1) в сбоT
ре с подшипником (2).

Снятие поворотного кулака

Приспособлением 99372211 снимите возвратные пружины
(1) тормозных колодок (2).
Выведите обе колодки изTпод кронштейнов (3), сместив коT
лодки сначала от центра ступицы, затем к центру.

16

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 13

Рисунок 14

Рисунок 15

Рисунок 16

Рисунок 17

Рисунок 18

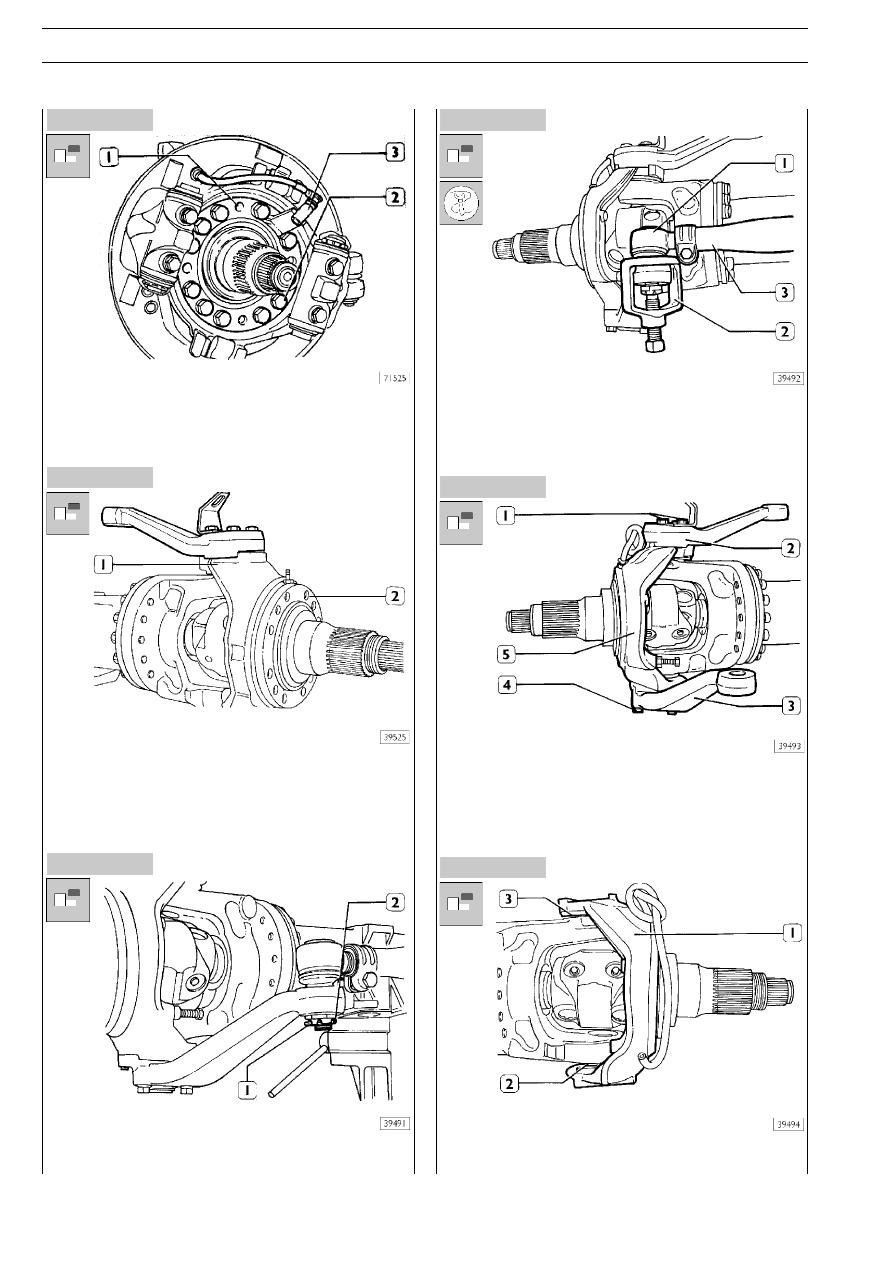

Выверните болты (2) из фланца тормозного механизма (1) и
снимите его вместе с тормозным щитом. Снимите датчик
АБС тормозов (3).

Снимите с поворотного кулака (1) промежуточное кольцо
(2).

Извлеките шплинт (1) и отверните гайку (2) на несколько
оборотов, не откручивая ее полностью.

Установите съемник 99347068 (2) и выпрессуйте палец
шарового шарнира наконечника рулевой тяги. Снимите поT
перечную тягу (3).

Отверните болты (1 и 4) крепления верхнего (2) и нижнего
(3) поворотных рычагов. Извлеките верхний (2) и нижний (3)
поворотные рычаги из посадочных гнезд на поворотном куT
лаке (3).

Снимите поворотный кулак (1) и дистанционные шайбы (3)
и (2).

E

URO

T

RAKKER

 C

URSOR

 13

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

17

Рисунок 19

Рисунок 20

Рисунок 21

Рисунок 22

Рисунок 23

Рисунок 24

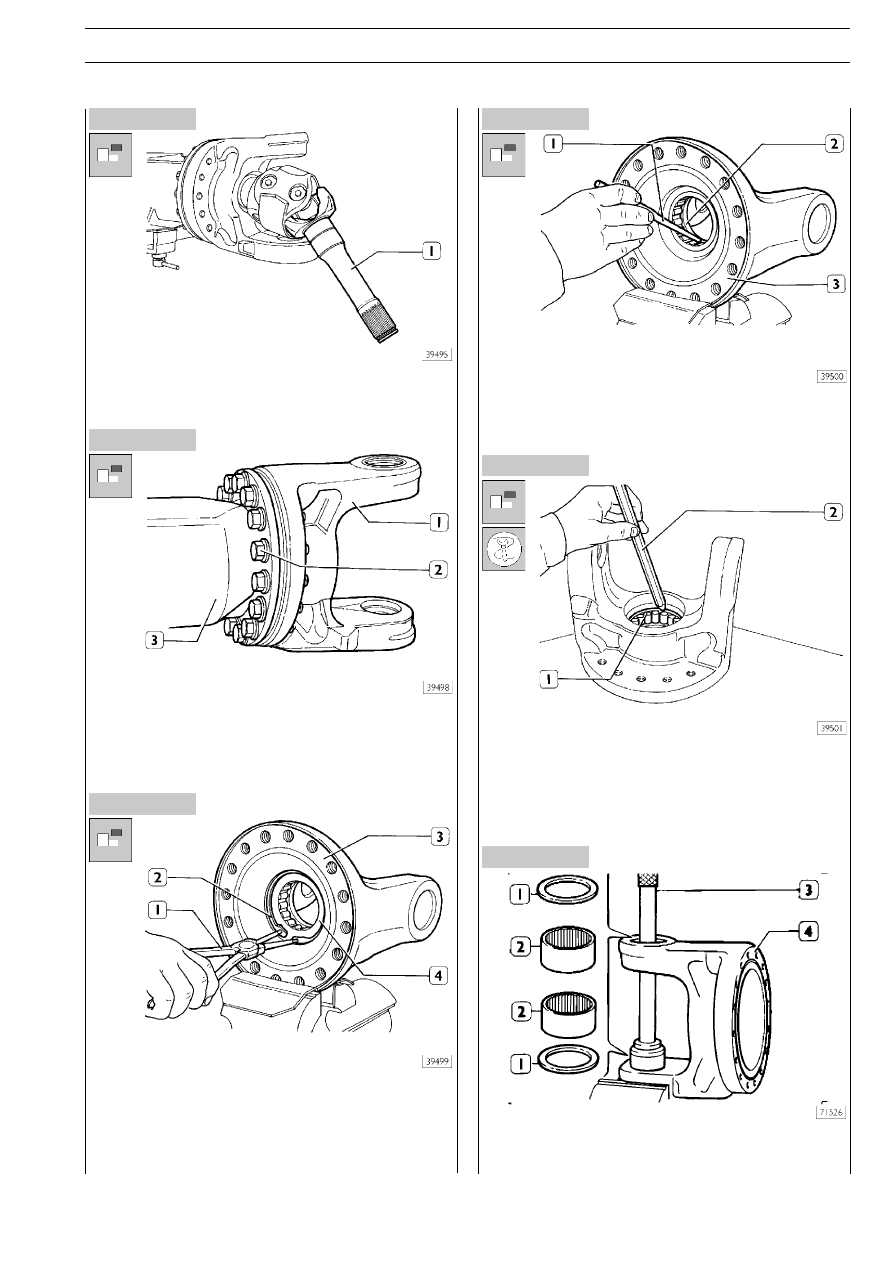

Снятие полуоси

Снимите полуоси (1).

552820 Снятие проушин картера моста

Отверните болты (2) и снимите с картера моста (3) проT
ушины (1).
Повторите ту же операцию с противоположной стороны.

Подходящими плоскогубцами (1) извлеките стопорное кольT
цо (2) и опорное кольцо (4) из проушин (3). Извлеките
сальник.

С помощью бородка (1) извлеките сальник (2) из проушин
(3).

Подходящим бородком (2) извлеките роликовый подшипник
(1).

Установив на роликовый подшипник (2) подходящую оправT
ку (3), извлеките из проушин (4) подшипники в сборе с
сальниками (1).

18

П

ЕРЕДНИЙ



МОСТ

 5985/2D (D1385)

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 25

Рисунок 26

Рисунок 27

Рисунок 28

Рисунок 29

Рисунок 30

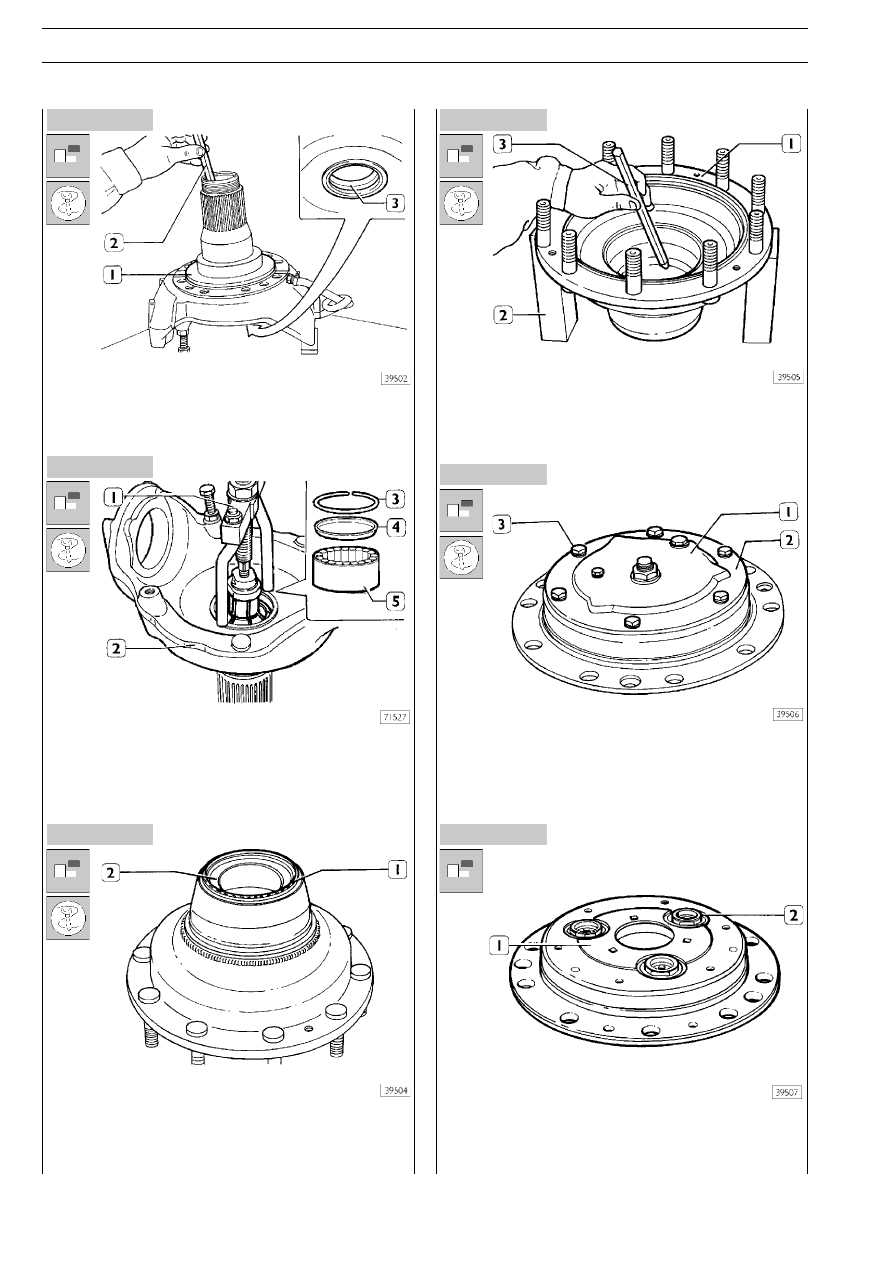

Разборка поворотного кулака

При помощи бородка (2) извлеките из поворотного кулака
(1) сальник (3).

Снимите разрезное стопорное кольцо (3) и извлеките сальT
ник (4). Съемником 99348004 (1) извлеките из поворотноT
го кулака (2) роликовый подшипник (5).

Разборка ступицы колеса

Извлеките сальник (1) и подходящим бородком выбейте наT
ружное кольцо подшипника (2).

Установите ступицу колеса (1) на две опоры (2) и бородком
(3) выбейте наружное кольцо подшипника и сальник.

Разборка планетарного редуктора

Отверните болты (3) и, используя подходящий бородок, отT
делите крышку (1) от водила планетарного редуктора (2).

Переверните водило (1), оставив оси (2) в гнездах.
