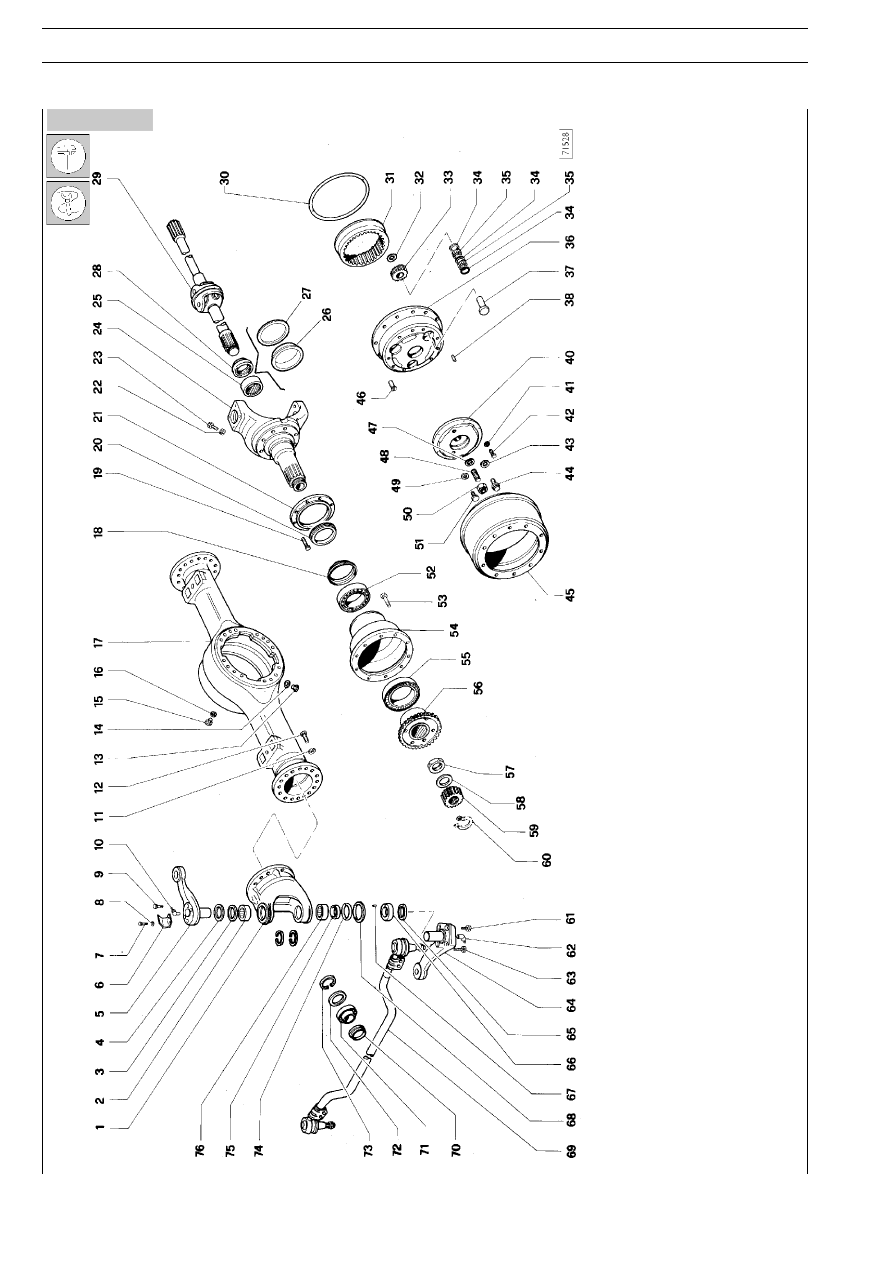

П
ЕРЕДНИЙ
МОСТ
5985/2D (D1385)
19
Рисунок 31
Рисунок 32

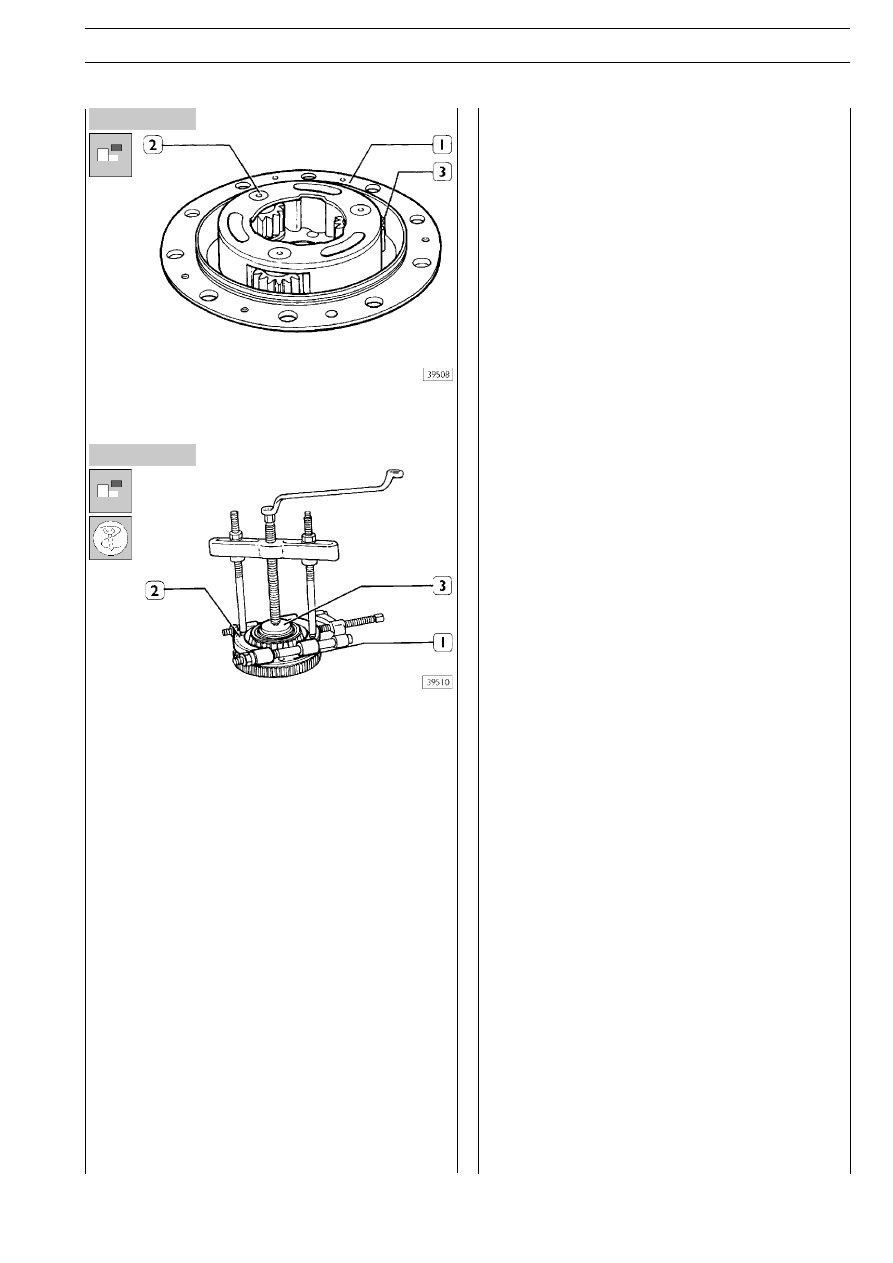

Извлеките оси (2) из водила (1) вместе с сателлитами (3) и
шайбами.
С помощью съемника 99348001 и упорного блока (3)
99345049 снимите опорный подшипник (2) из второй солT
нечной шестерни (1).
ОЧИСТКА И ПРОВЕРКА ДЕТАЛЕЙ
После разборки поместите все детали (кроме подшипниT
ков) в ванну с водным раствором соды, нагретым до темпеT
ратуры 80T85°С, до полного растворения остатков смазки.
Металлической щеткой и скребком снимите оставшиеся отT
ложения, включая остатки прокладок и герметиков с поT
верхностей контакта. Следите за тем, чтобы не повредить
детали.
Снова промойте детали и просушите их сжатым воздухом.
С помощью механической металлической щетки удалите
остатки герметика с резьбы болтов.
Подшипники следует промыть в масляной ванне и тщательT
но очистить щеткой, чтобы удалить остатки смазки.
Просушите подшипники сжатым воздухом. Следите, чтобы
под воздействием струи воздуха подшипники не вращались.
Затем смажьте подшипники смазкой того же типа, которая
используется для смазки шестерен планетарного редуктоT
ра.
Нажмите на подшипники рукой и слегка проверните их в
обоих направлениях. Подшипники должны вращаться плавT
но и бесшумно.
Убедитесь, что ролики и сепараторы, а также беговые доT
рожки наружного и внутреннего колец подшипников не изT
ношены. Проверьте все детали и определите, можно ли их
использовать повторно. Проверьте, нет ли трещин и других
повреждений в картере моста, проушинах и поворотных куT
лаках.
Замените изношенные и неисправные детали.
Проверьте шпильки крепления колеса: если резьба поврежT
дена или деформирована, их следует заменить. Шпильки
извлекаются и устанавливаются при помощи пресса. По заT
вершении сборки убедитесь, что отклонение шпилек от
перпендикуляра не превышает 0,3 мм.
ПРОВЕРКА ВЗАИМНОГО РАСПОЛОЖЕНИЯ
ЭЛЕМЕНТОВ КАРТЕРА МОСТА

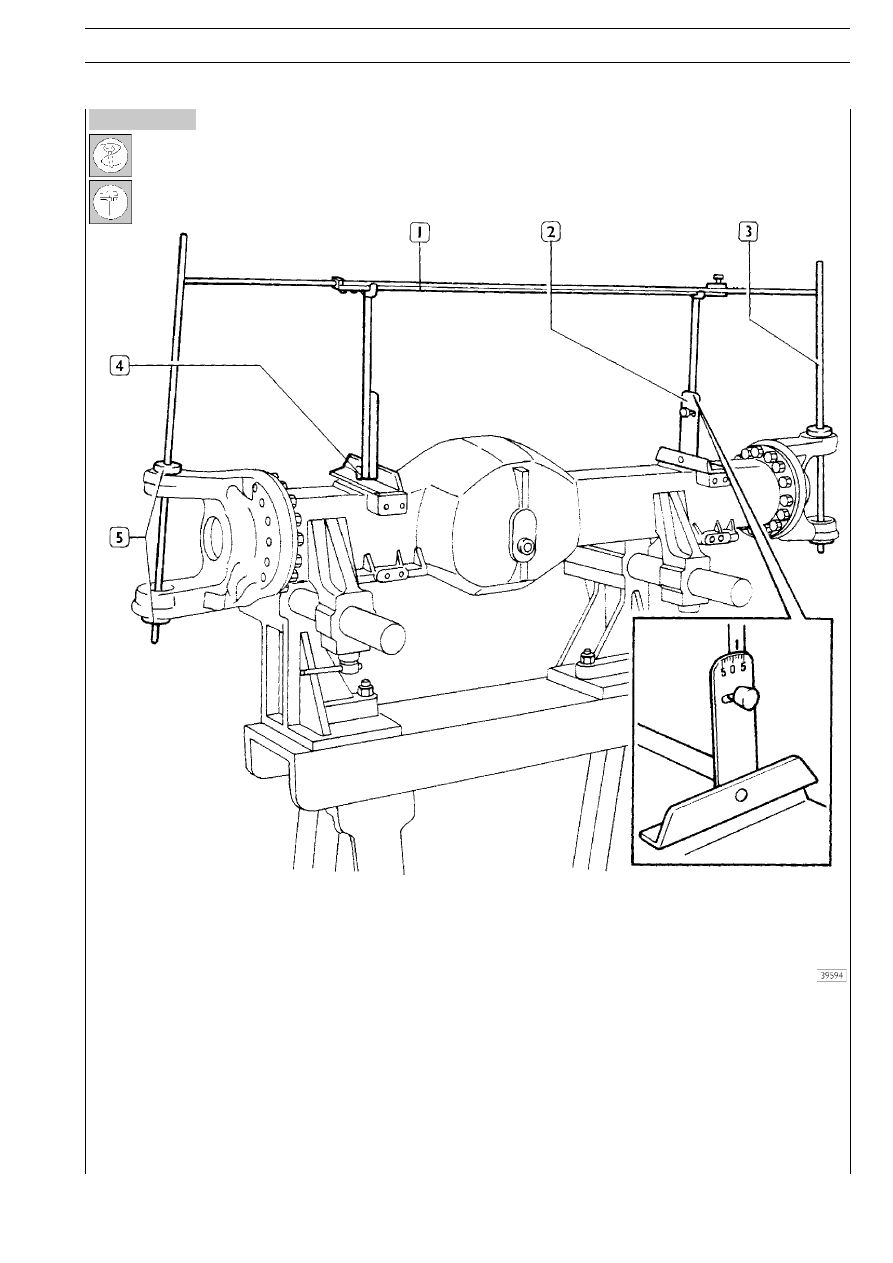

Для того чтобы измерить угол поперечного наклона оси
шкворня поворотного кулака, действуйте следующим обраT
зом:
T
установите две опорные стойки (1, рис. 33) в сборе с
центрирующими конусами (4) в гнезда шкворней и заT
крепите их;
T
установите измерительный прибор и измерьте углы при
помощи гониометров (2).
Угол поперечного наклона осей шкворней должен
составлять 5°.
Проверьте угол между опорными площадками рессор и
плоскостью, проходящей через оси шкворней.

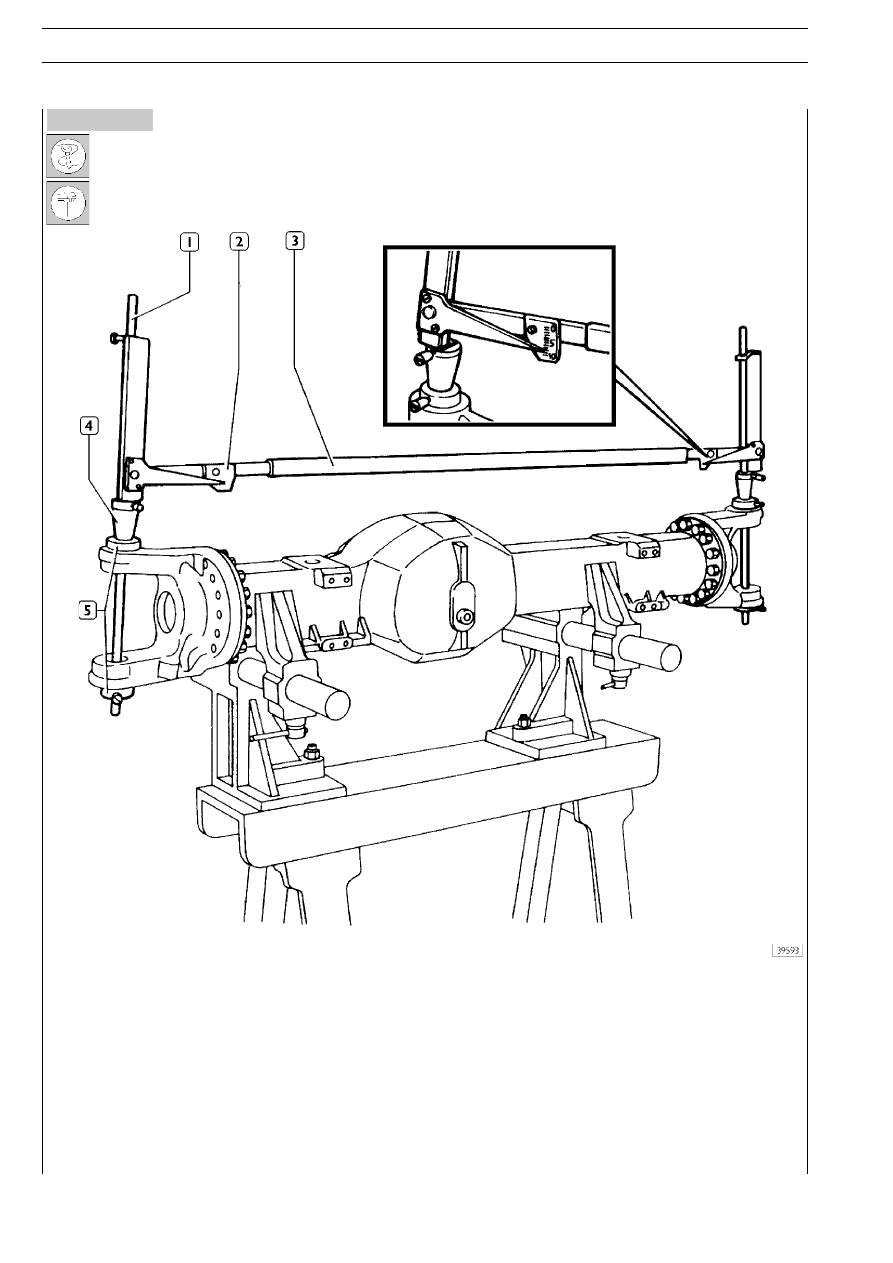

Для того чтобы измерить угол, действуйте следующим обраT
зом:
T
вставьте два центрирующих штифта (4, рис. 34) в отверT
стия в опорных площадках рессор;
T
при помощи центрирующих штифтов установите на
опорные площадки рессор два гониометра (2);
T
установите поперечную штангу (1) на опорные стойки
(3) и на гониометры (2) и по шкалам гониометров изT
мерьте углы продольного наклона осей шкворней отноT
сительно опорных площадок рессор.
Угол продольного наклона осей шкворней должен
составлять 2°17'.
