Iveco EURO TRAKKER CURSOR 13. Руководство - часть 97





22

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

E

URO

T

RAKKER

 C

URSOR

 13

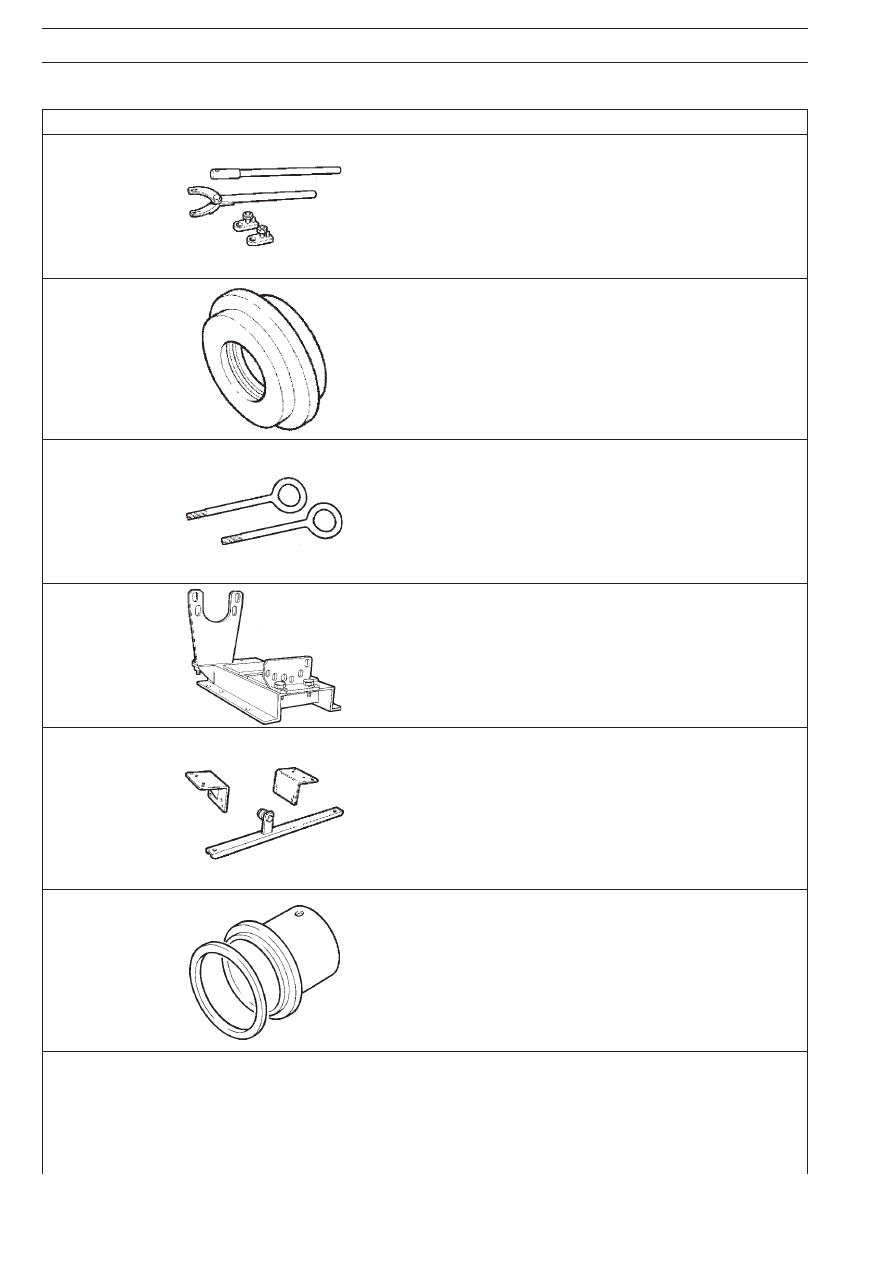

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370317

Упорный рычаг с удлинителем для блокирования фланцев.

99370362

Оправка для запрессовки сальника в крышку переднего
выходного вала (используется с 99370006).

99370565

Рым,болты для снятия и установки планетарного редуктора.

99370631

Опора для снятия и установки раздаточной коробки.

99371051

Кронштейны для крепления раздаточной коробки на ремонтном
стенде (используются с 99322205).

99374253

Оправка для запрессовки сальников в крышки ведущего вала и
заднего выходного вала.

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

23

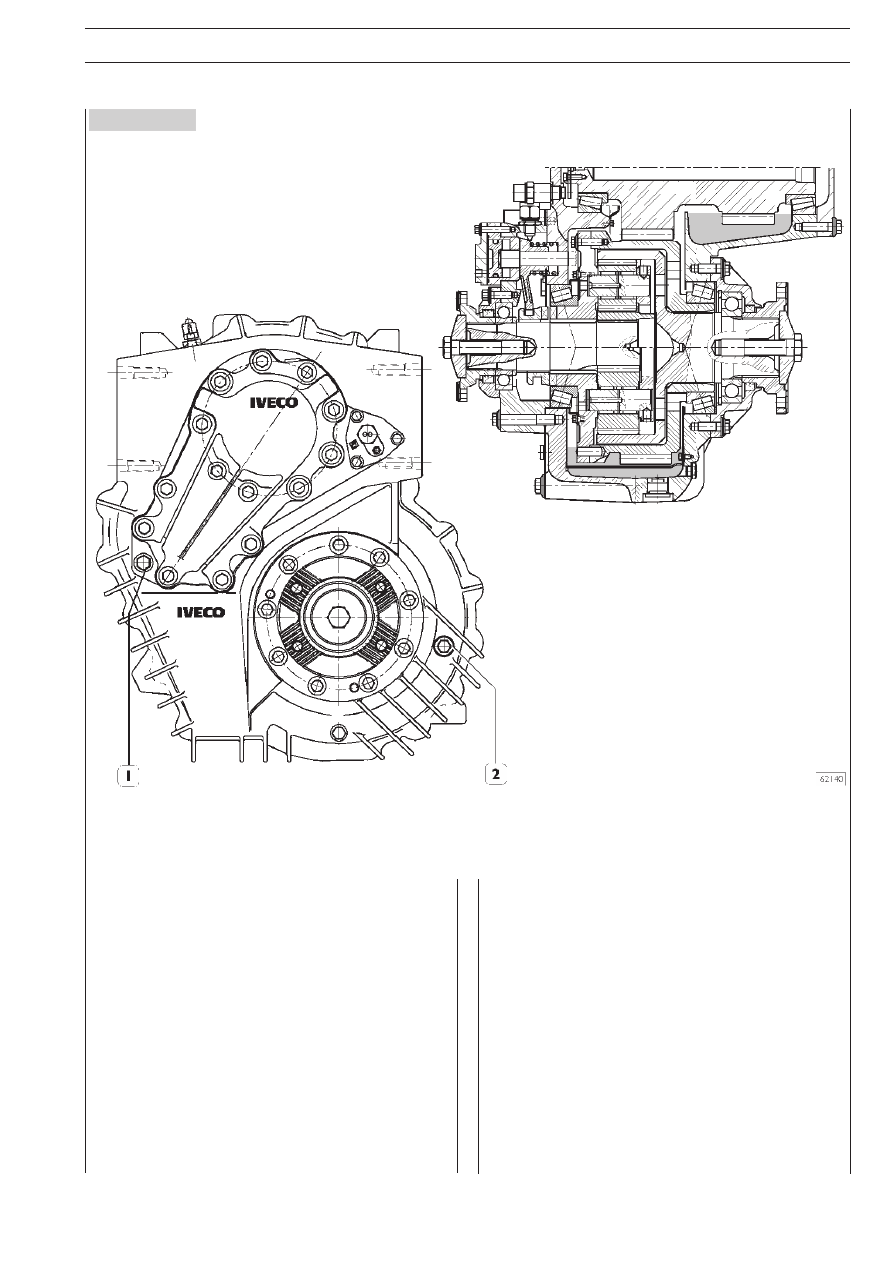

Рисунок 18

СИСТЕМА СМАЗКИ

Процедура проверки уровня масла

Остановите автомобиль на ровной горизонтальной пло,
щадке.
❑ Отверните пробки (1) и (2) из обоих картеров. Из отвер,

стий может вытечь незначительное количество масла.

❑ Проверьте уровень масла через оба отверстия. Если

уровень масла находится ниже края отверстия, долейте
через отверстие масло рекомендуемого сорта.

❑ Заверните обе пробки, затянув их с предписанным кру,

тящим моментом.

Замена масла

Масло следует заменять с указанной ниже периодично,
стью:
❑ При эксплуатации на дорогах — через каждые

120000 км.

❑ При эксплуатации в тяжелых условиях — через каждые

80000 км.

Тип масла: TUTELA ZC 90 (SAE 80 W 90)
Заправочный объем: 6,5 литров.
Крутящий момент передается через промежуточный вал.

24

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

E

URO

T

RAKKER

 C

URSOR

 13

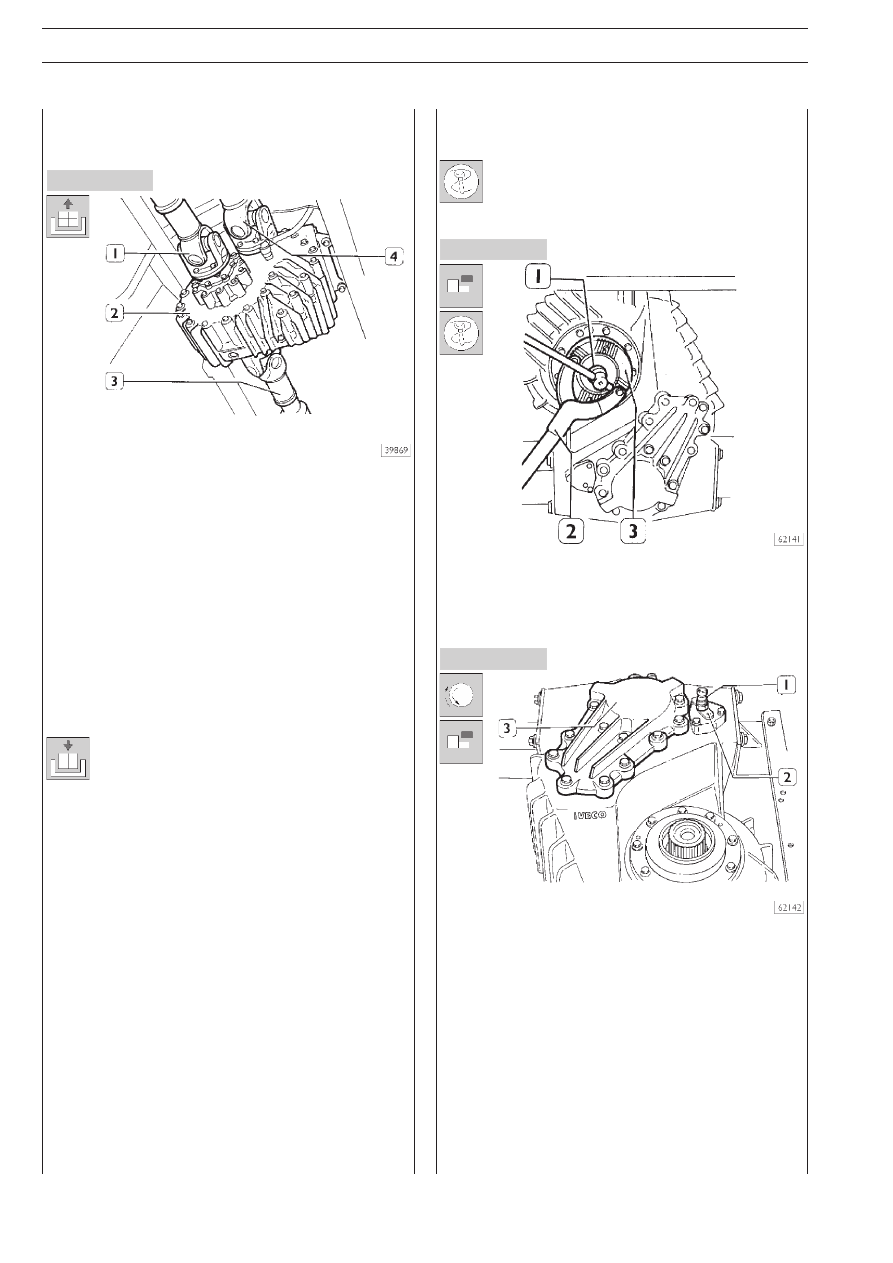

Рисунок 19

Рисунок 20

505401

СНЯТИЕ И УСТАНОВКА
РАЗДАТОЧНОЙ КОРОБКИ

Снятие

Для того чтобы снять раздаточную коробку (2) с автомоби,
ля, выполните следующие операции:
❑ Отсоедините аккумуляторные батареи.
❑ Отсоедините электрические провода и трубки пневмо,

системы.

❑ Отверните гайки болтов крепления карданных валов (1,

3, 4) и отсоедините валы.

❑ Установите опору 99370631 на гидравлический подъ,

емник и прикрепите ее к раздаточной коробке.

❑ Отверните гайки крепления раздаточной коробки к

раме шасси.

❑ Опустите подъемник и снимите раздаточную коробку.

Установка

Установка этого узла не представляет трудности.
Достаточно повторить описанные выше операции в
обратной последовательности.

505401

РАЗБОРКА РАЗДАТОЧНОЙ
КОРОБКИ НА СТЕНДЕ

Кронштейнами 99371051 закрепите раздаточную
коробку на поворотном стенде 99322205. Пере,
верните ее, отверните пробки сливных отверстий и
слейте масло.

Удерживая упорным рычагом 99370317 (2) фланец (3), от,
верните гайку крепления соответствующим торцовым клю,
чом (1) и снимите фланец.

Модификация без коробки отбора мощности

Поверните узел на 90°, чтобы его задняя часть была на,
правлена вверх.
Отверните контактный выключатель (1) контрольной лампы
включения ряда пониженных передач (если предусмотрен).
Выверните 3 болта и снимите крышку (2) с поршнем. Отвер,
ните 14 болтов и снимите крышку (3).
Извлеките шайбы для регулировки преднатяга подшипников
промежуточного вала и ведущего вала.

Рисунок 21

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

25

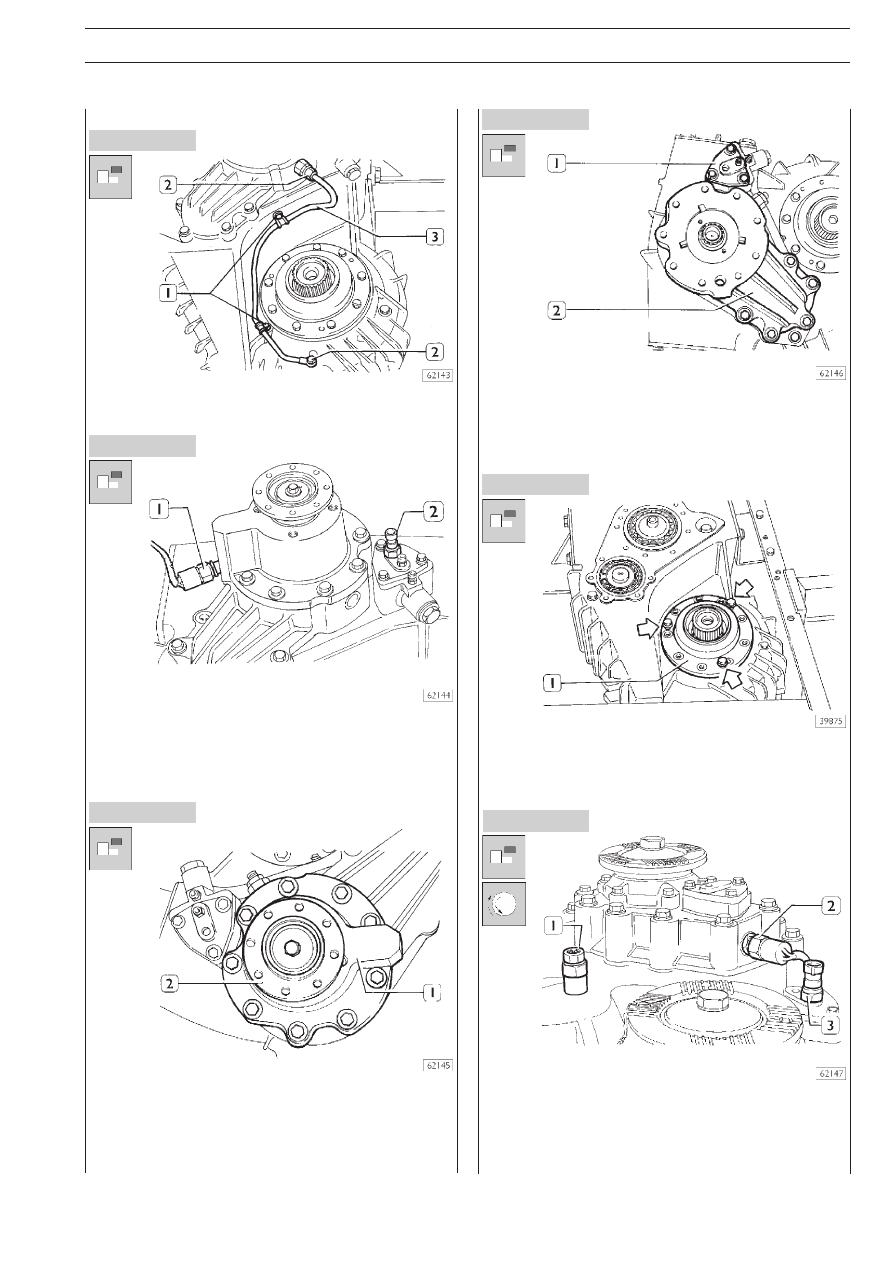

Рисунок 22

Рисунок 23

Рисунок 24

Рисунок 25

Рисунок 26

Рисунок 27

Модификация с коробкой отбора мощности

Отверните 2 болта (1) крепления хомутов. Отверните два
штуцера (2) и снимите трубку системы смазки (3).

Отверните контактный выключатель (1) контрольной лампы
включения коробки отбора мощности и контактный выклю,
чатель контрольной лампы (2) включения ряда пониженных
передач.

Отверните 9 болтов и снимите коробку отбора мощности
(1) в сборе с фланцем (2) и вилкой включения.

Отверните 3 болта и снимите крышку (1) с поршнем. Отвер,
ните 5 оставшихся болтов и снимите крышку (2). Извлеките
шайбы для регулировки преднатяга подшипников промежу,
точного вала и ведущего вала.

На обеих модификациях

Отверните 9 болтов, затем, используя 3 упорных болта, за,
вернутых в указанные стрелками отверстия, снимите крышку
(1) и извлеките шайбы регулировки преднатяга подшипни,
ков выходного вала.

Переверните узел на 180°. Отверните импульсный датчик
частоты вращения (1), контактный выключатель контрольной
лампы блокировки (2) и контактный выключатель (3) кон,
трольной лампы включения ряда пониженных передач (если
предусмотрен).
