18

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

E

URO

T

RAKKER

 C

URSOR

 13

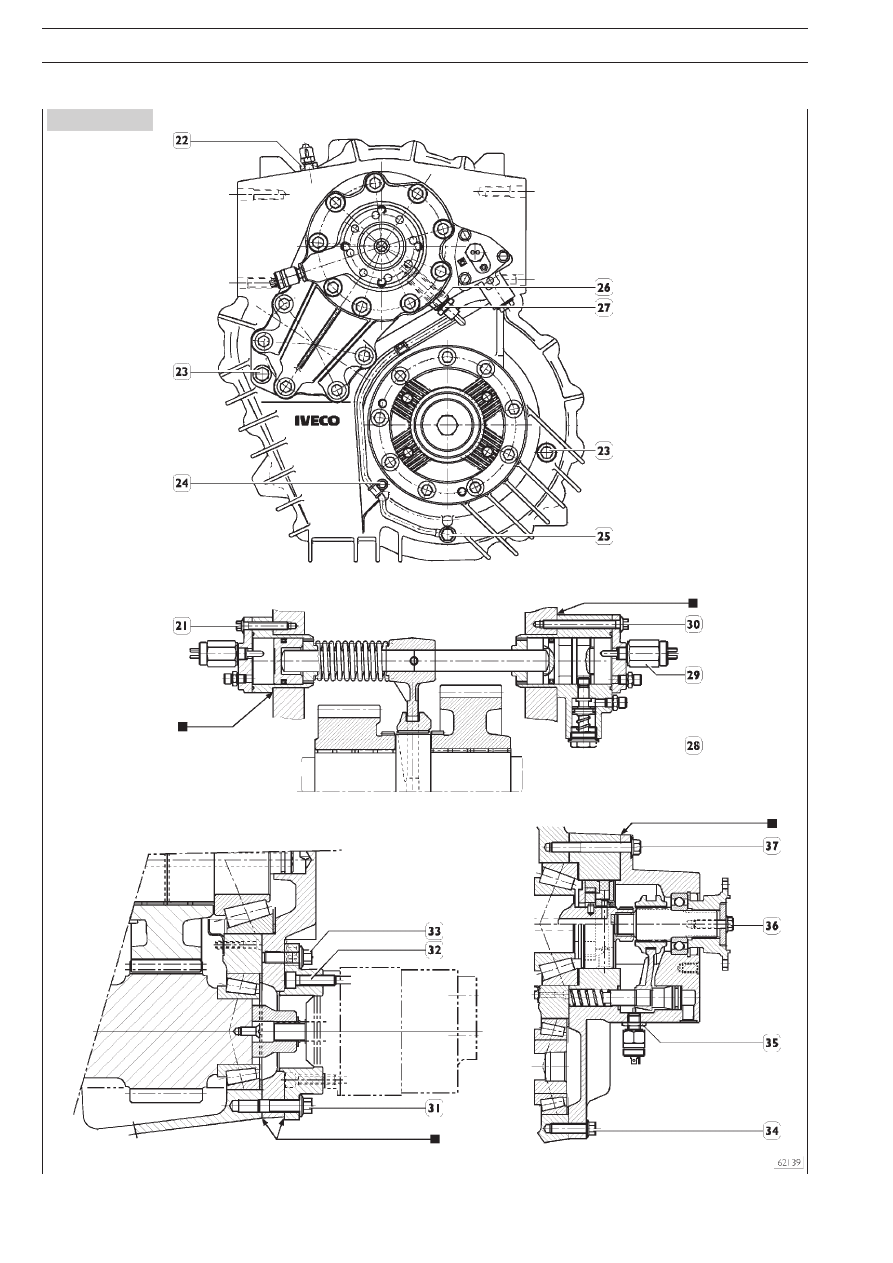

Рисунок 17

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

19

МОМЕНТ ЗАТЯЖКИ



ДЕТАЛЬ

Н⋅м

êãм

21  Болт М 8 (TC 1800)

19 ± 2

1,9 ± 0,2

21  Болт М 8 (TC 2200)

22,5 ± 2,5

2,3 ± 0,25

22  Сапóн

100 ± 10

10,2 ± 1,02

23  Резьбовая пробêа М 22 (TC 1800)

70 ± 7

7,1 ± 0,7

23  Резьбовая пробêа М 22 × 1,5 (TC 2200)

110 ± 10

11,2 ± 1,02

24  Болт М 6

7 ± 1

0,7 ± 0,1

25  Трóбêа с резьбой M 14

45 ± 5

4,6 ± 0,5

26  Трóбêа с резьбой 1/4"

45 ± 5

4,6 ± 0,5

27  Трóбêа с резьбой M 22 × 1,5 (TC 1800)

70 ± 7

7,1 ± 0,7

27  Трóбêа с резьбой M 22 × 1,5 (TC 2200)

78 ± 8

7,9 ± 0,8

28  Пробêа М 28 × 1,5

110± 10

11,2 ± 1,02

29  Контаêтный выêлючатель M 14 × 1,5

45 ± 5

4,6 ± 0,5

30  Болт М 8 (TC 1800)

19 ± 2

1,9 ± 0,2

30  Болт М 8 (TC 2200)

22,5 ± 2,5

2,3 ± 0,25

31  Специальный болт M 12 × 80

78 ± 8

7,9 ± 0,8

32  Болт М 10 (TC 1800)*

49 ± 3

5 ± 0,3

32  Болт М 10 (TC 2200)*

47 ± 3

4,8 ± 0,3

33  Болт М 12

78 ± 8

7,9 ± 0,8

34  Болт М 12 (TC 1800)

58 ± 6

5,9 ± 0,6

34  Болт М 12 (TC 2200)

78 ± 8

7,9 ± 0,8

35  Гайêа êонтаêтноãо выêлючателя M 18 × 1,5 (TC 1800)

45 ± 5

4,6 ± 0,5

35  Гайêа êонтаêтноãо выêлючателя M 18 × 1,5 (TC 2200)

50 ± 5

5,1 ± 0,5

36  Болт М 10 (TC 1800)

45 ± 5

4,6 ± 0,5

36  Болт М 10 (TC 2200)

50 ± 5

5,1 ±0,5

37  Болт М 12 (TC 1800)

58 ± 6

5,9 ± 0,6

37  Болт М 12 (TC 2200)

78 ± 8

7,9 ± 0,8

*

Нанести ãерметиê LOCTITE 242

■

Нанести ãерметиê LOCTITE 510

20

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

E

URO

T

RAKKER

 C

URSOR

 13

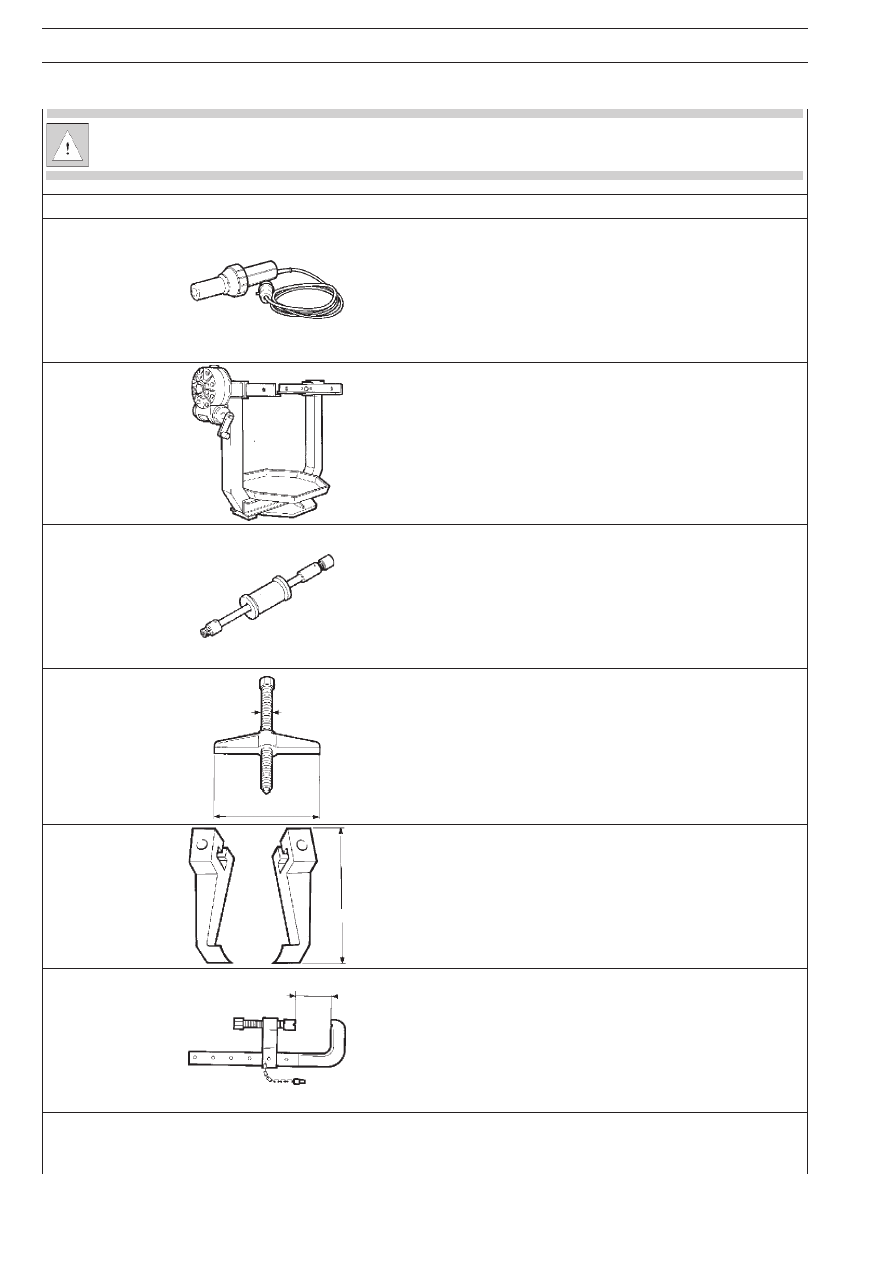

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

При разборке и сборке узлов используйте только предназначенный для этого инструмент.

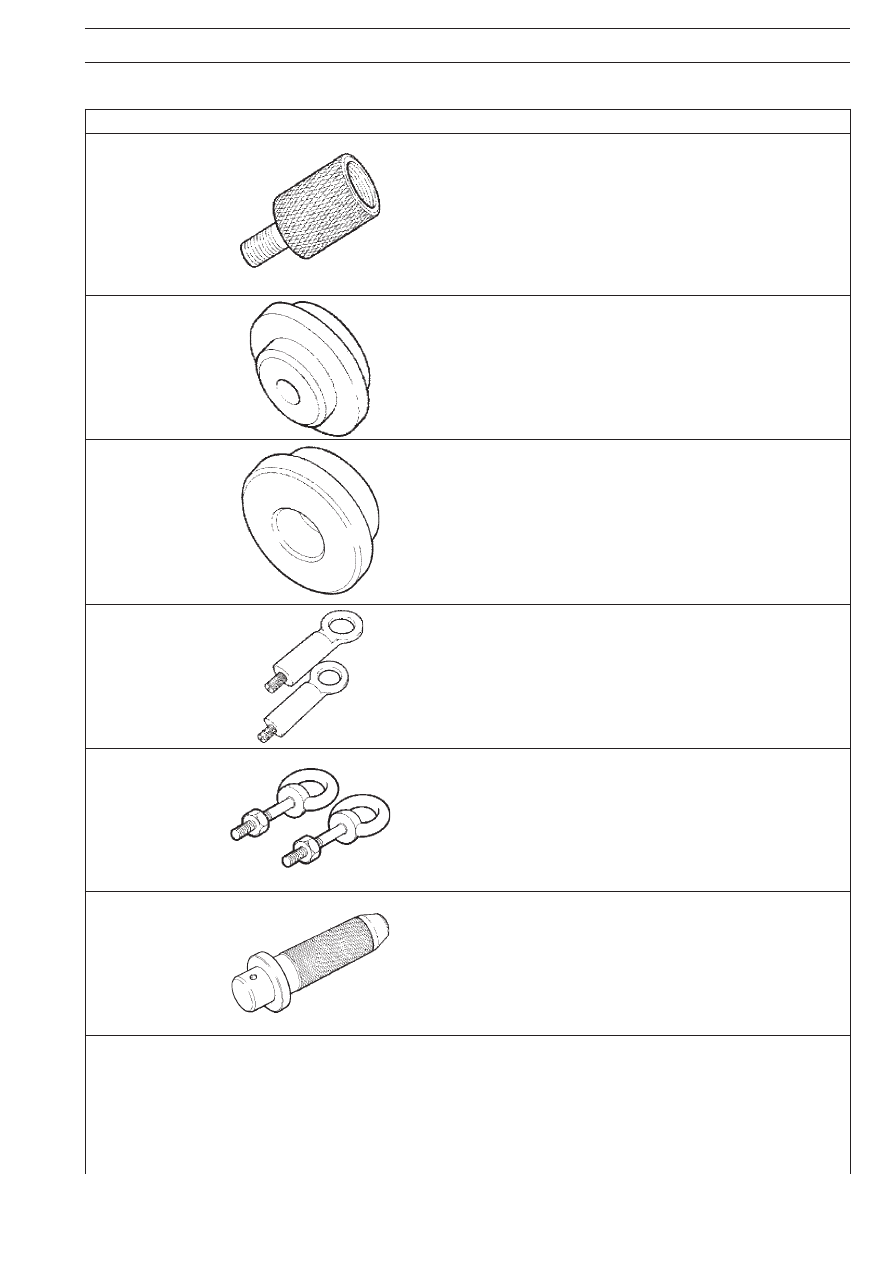

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99305121

Штуцер для подачи горячего воздуха.

99322205

Поворотный стенд для ремонта тяжелых узлов
(нагрузка до 7000 Н, момент до 1200 Н·м).

99340205

Ударный съемник.

99341003

Траверса винтового съемника.

99341009

Комплект лап (из 2 штук).

99341015

Струбцина.

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

21

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99342143

Оправка для извлечения осей сателлитов
(используется с 99340205).

99345049

Упорный блок для съемников.

99345056

Упорный блок для съемников.

99360502

Рым,болты для снятия и установки картера раздаточной коробки.

99366067

Рым,болты М8 для снятия и установки промежуточного вала.

99370006

Сменная рукоятка для оправок.
