Iveco EURO TRAKKER CURSOR 13. Руководство - часть 95

14

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

E

URO

T

RAKKER

 C

URSOR

 13

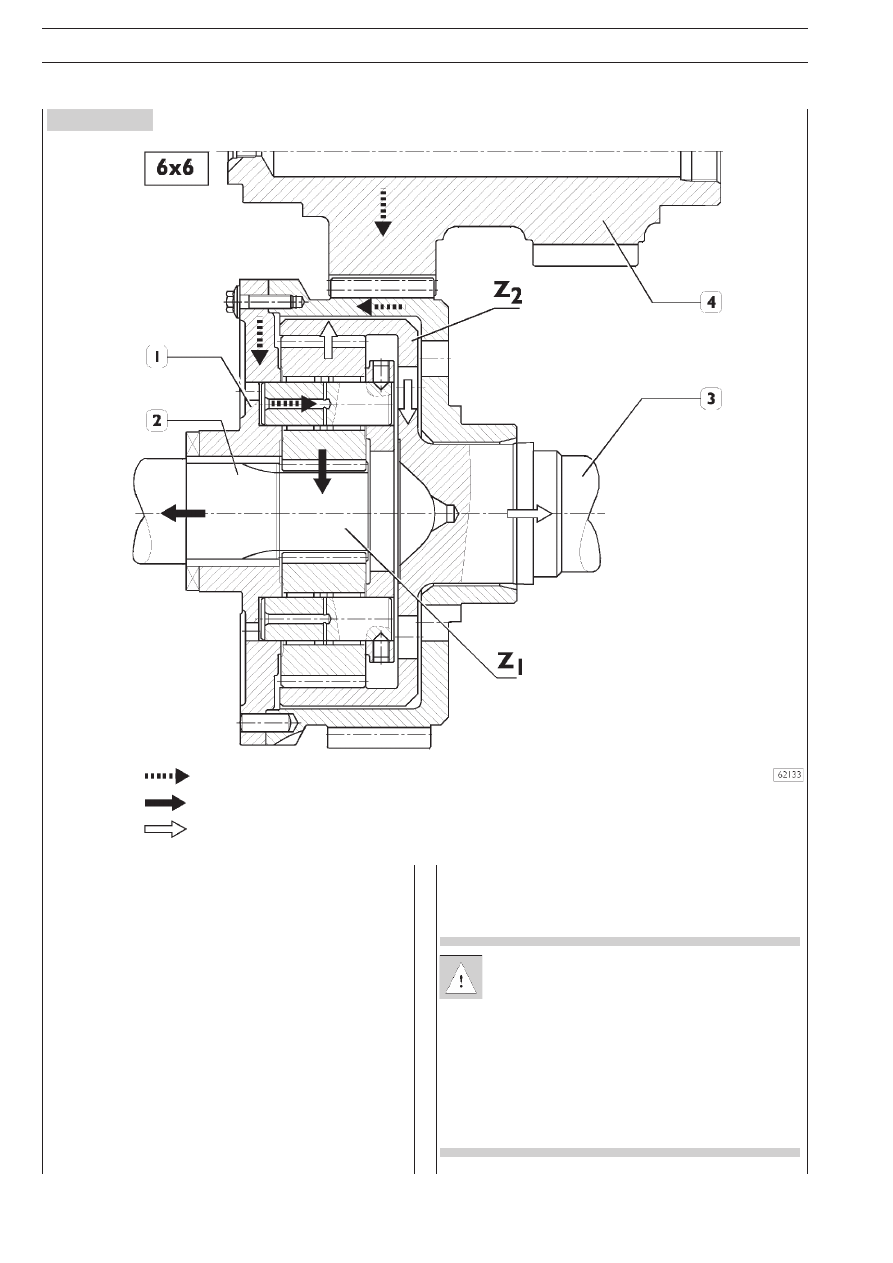

Рисунок 11

Входной крутящий момент

Крутящий момент, передаваемый на передние колеса

Крутящий момент, передаваемый на задние колеса

Включение блокировки дифференциала
раздаточной коробки
Автомобили с колесной формулой
4

×

 4 . 6

×

 4 . 6

×

 6 . 8

×

 4

×

 4 . 8

×

 8

×

 8

Блокировку следует включать только при движении по грязи
и скользкому грунту.
При использовании блокировки необходимо выполнять сле,
дующие правила:
❑ Включайте блокировку после остановки автомобиля

или во время движения с низкой скоростью.

❑ Продолжайте движение осторожно.

После того как тяжелый участок дороги преодолен:
❑ Выключайте блокировку, не изменяя скорости автомо,

биля.

❑ Временно отпустите педаль акселератора.
❑ Продолжайте движение с безопасной скоростью.

Если блокировка выключится не сразу, следует попытаться
изменить направление движения, чтобы снять возникшее в
дифференциале напряжение.

ПРЕДОСТЕРЕЖЕНИЕ!
❑ При движении по грязи и скользкому грунту не

допускайте пробуксовки колес при включен,
ной блокировке дифференциала. Нескольких
секунд пробуксовки достаточно, чтобы возник,
ла неисправность.

❑ Не включайте блокировку дифференциала,

если одно из колес пробуксовывает. Это мо,
жет привести к серьезной поломке трансмис,
сии.

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

15

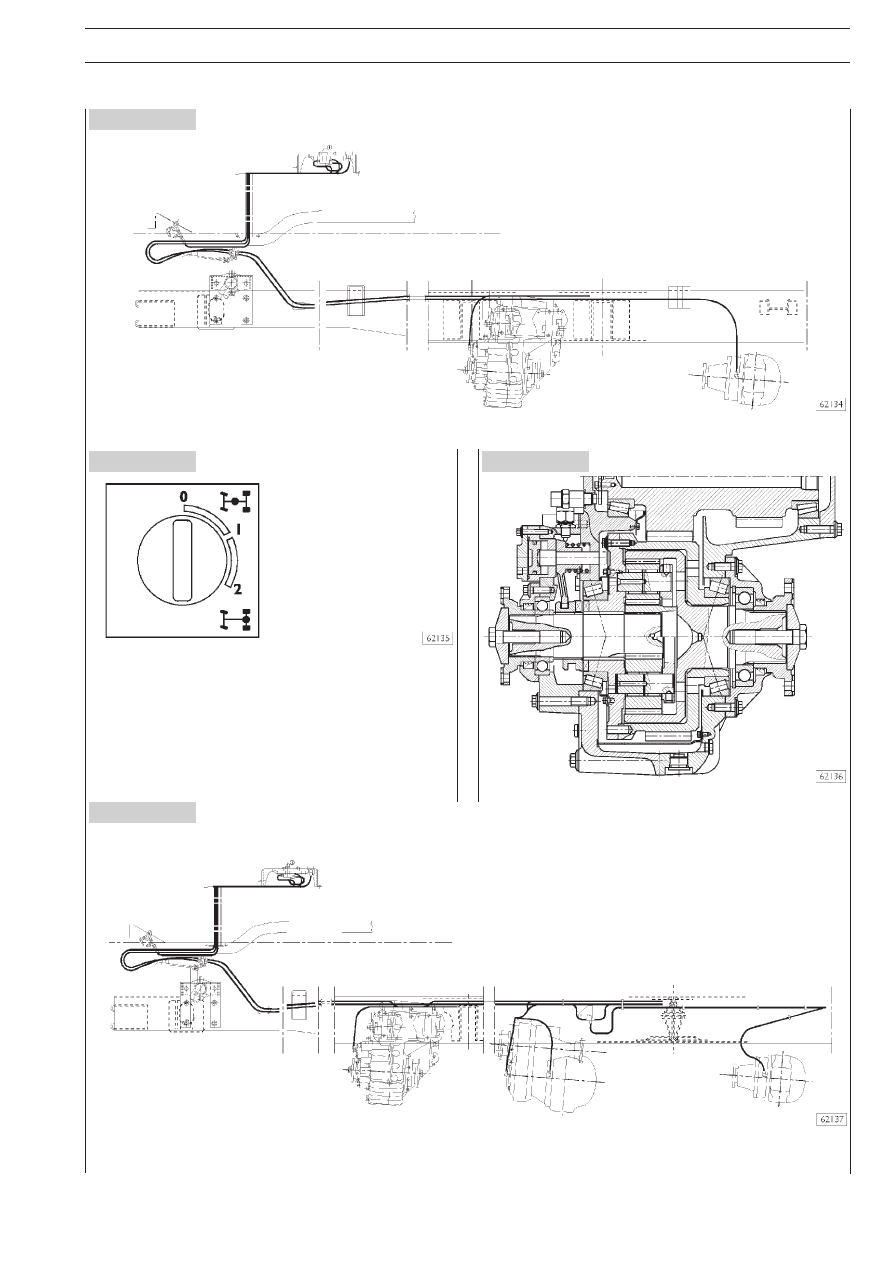

Рисунок 12

СХЕМА ВКЛЮЧЕНИЯ БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА НА АВТОМОБИЛЯХ 4

×

 4

0 = Блокировка выключена
1 = Межосевая блокировка включена
2 = Межколесная блокировка включена

При включении блокировки на щитке приборов включается
соответствующая контрольная лампа.

Рисунок 13

Рисунок 14

СХЕМА ВКЛЮЧЕНИЯ БЛОКИРОВКИ ДИФФЕРЕНЦИАЛА НА АВТОМОБИЛЯХ 6

×

 6

Рисунок 15

16

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

E

URO

T

RAKKER

 C

URSOR

 13

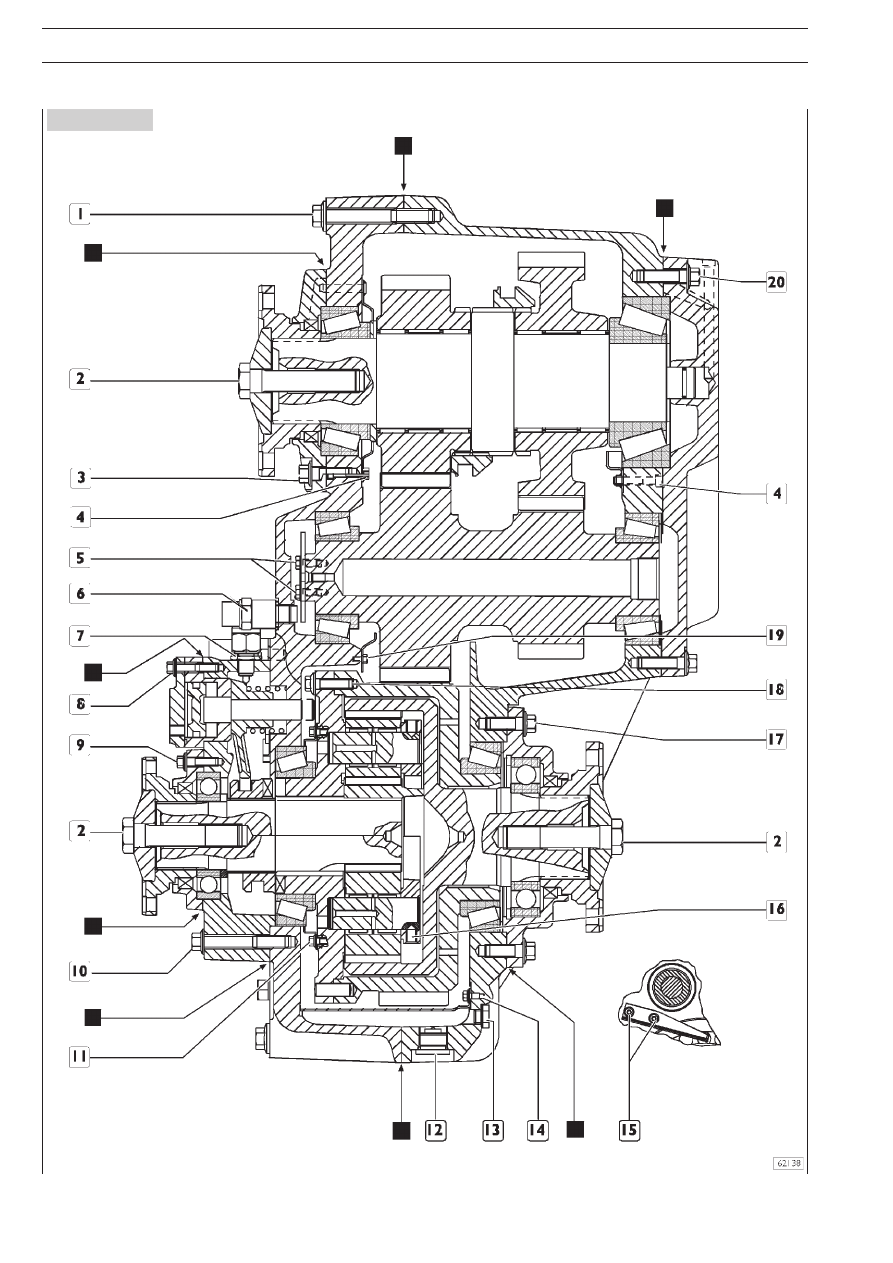

Рисунок 16

МОМЕНТЫ ЗАТЯЖКИ

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

17

МОМЕНТ ЗАТЯЖКИ



ДЕТАЛЬ

Н⋅м

êãм

1  Болт М 14 (TC 1800)

92 ± 9

9,4 ± 0,9

1  Болт М 14 (TC 2200)

120 ± 12

12,2 ± 1,2

2  Шпильêа М 22 х 1,5

500 ± 50

50,9 ± 5,1

3  Болт М 12 (TC 1800)

58 ± 6

5,9 ± 0,6

3  Болт М 12 (TC 2200)

78 ± 8

7,9 ± 0,8

4  Болт М 6

9,5 ± 0,5

1 ± 0,05

5  Болт М 6

9,5 ± 0,5

1 ± 0,05

6  Импóльсный датчиê M 18 × 1,5

45 ± 5

4,6 ± 0,5

7  Гайêа êонтаêтноãо выêлючателя M 18 × 1,5

45 ± 5

4,6 ± 0,5

8  Болт М 8 (TC 1800)

19 ± 2

1,9 ± 0,2

8  Болт М 8 (TC 2200)

22,5 ± 2,5

2,3 ± 0,25

9  Болт М 10

45 ± 5

4,6 ± 0,5

10  Болт М 12 (TC 1800)

58 ± 6

5,9 ± 0,6

10  Болт М 12 (TC 2200)

78 ± 8

7,9 ± 0,8

11  Болт М 6*

7 ± 1

0,7 ± 0,1

12  Резьбовая пробêа М 27 x 2 (TC 1800)

100 ± 10

9,8 ± 1

12  Резьбовая пробêа М 27 x 2 (TC 2200)

55 ± 5

5,6 ± 0,5

13  Резьбовая пробêа М 14 x 1,5 (TC 1800)

60 ± 6

6,1 ± 0,6

13  Резьбовая пробêа М 14 x 1,5 (TC 2200)

78 ± 8

7,9 ± 0,8

14  Болт М 5

4,5 ± 0,5

0,46 ± 0,05

15  Болт М 5* (TC 1800)

4,5 ± 0,5

0,46 ± 0,05

15  Болт М 5* (TC 2200)

5 ± 0,5

0,5 ± 0,05

16  Болт без ãоловêи M 10*

33 ± 3

3,4 ± 0,3

17  Болт М 12 (TC 1800)

58 ± 6

5,9 ± 0,6

17  Болт М 12 (TC 2200)

78 ± 8

7,9 ± 0,8

18  Болт М 10

65 6,6

19  Болт М 5

5 ± 0,5

0,5 ± 0,05

20  Болт М 12 (TC 1800)

58 ± 6

5,9 ± 0,6

20  Болт М 12 (TC 2200)

78 ± 8

7,9 ± 0,8

*

Нанести ãерметиê LOCTITE AVX.

■

Нанести ãерметиê LOCTITE 510
