ИСПОЛЬЗОВАНИЕ РАЗДАТОЧНОЙ КОРОБКИ

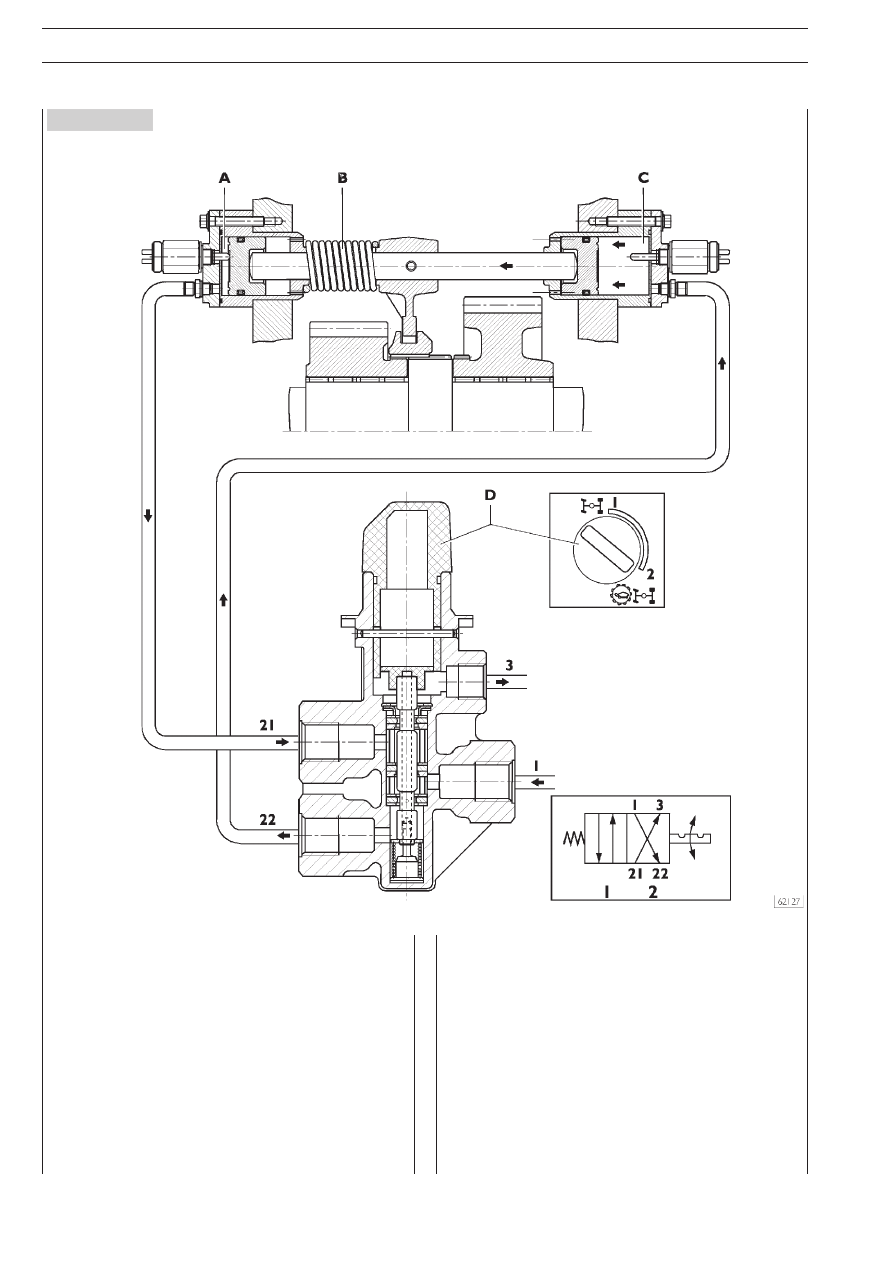

Движение по дороге (ряд нормальных передач)

Если переключатель D установлен в положение 1, посту,
пающий через штуцер 1 воздух проходит через распреде,
литель и через штуцер 21 поступает в камеру А, смещая
поршень до упора.

Положения переключателя:
❑ Положение 1 = для движения по дороге.
❑ Положение 2 = для движения по бездорожью.

Указания по использованию:
❑ Отпустите педаль акселератора.
❑ Переведите переключатель в положение 1.
❑ Переводя переключатель из одного положения в другое,

ни в коем случае не нажимайте на педаль сцепления.

Пружина В удерживает вилку и муфту в положении включе,
ния ряда нормальных передач.

Воздух из камеры С выпускается в атмосферу через шту,
цер 3.

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

7

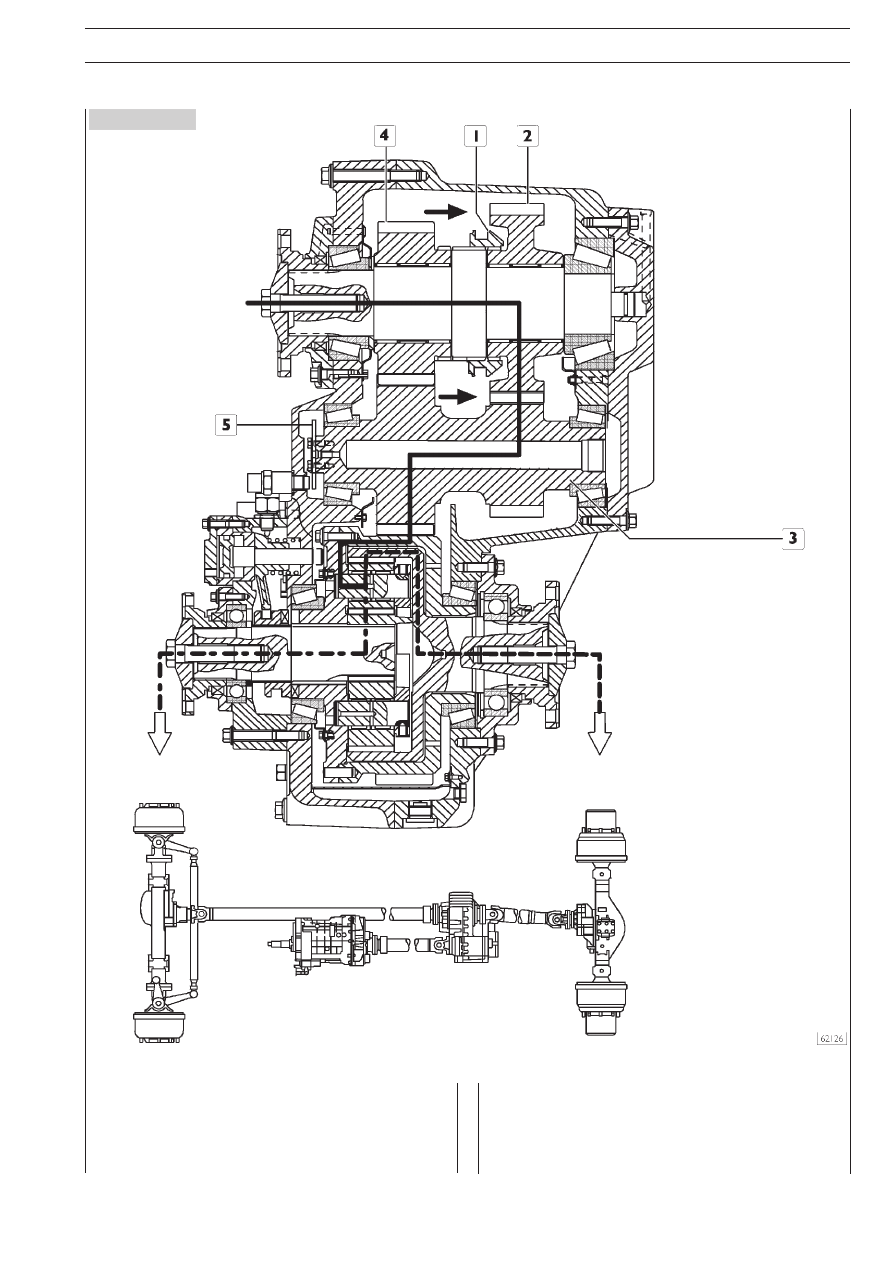

Схема включения ряда нормальных передач

Если переключатель установлен в положение 1, муфта (1)
смещается в направлении, указанном стрелками, при этом
шестерня (2) входит в зацепление с ведущим валом и пере,
даточное число раздаточной коробки составляет 1:1.

Рисунок 4

Крутящий момент передается через промежуточный вал (3),
на котором установлено задающее колесо (5) для измере,
ния частоты вращения.

8

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 5

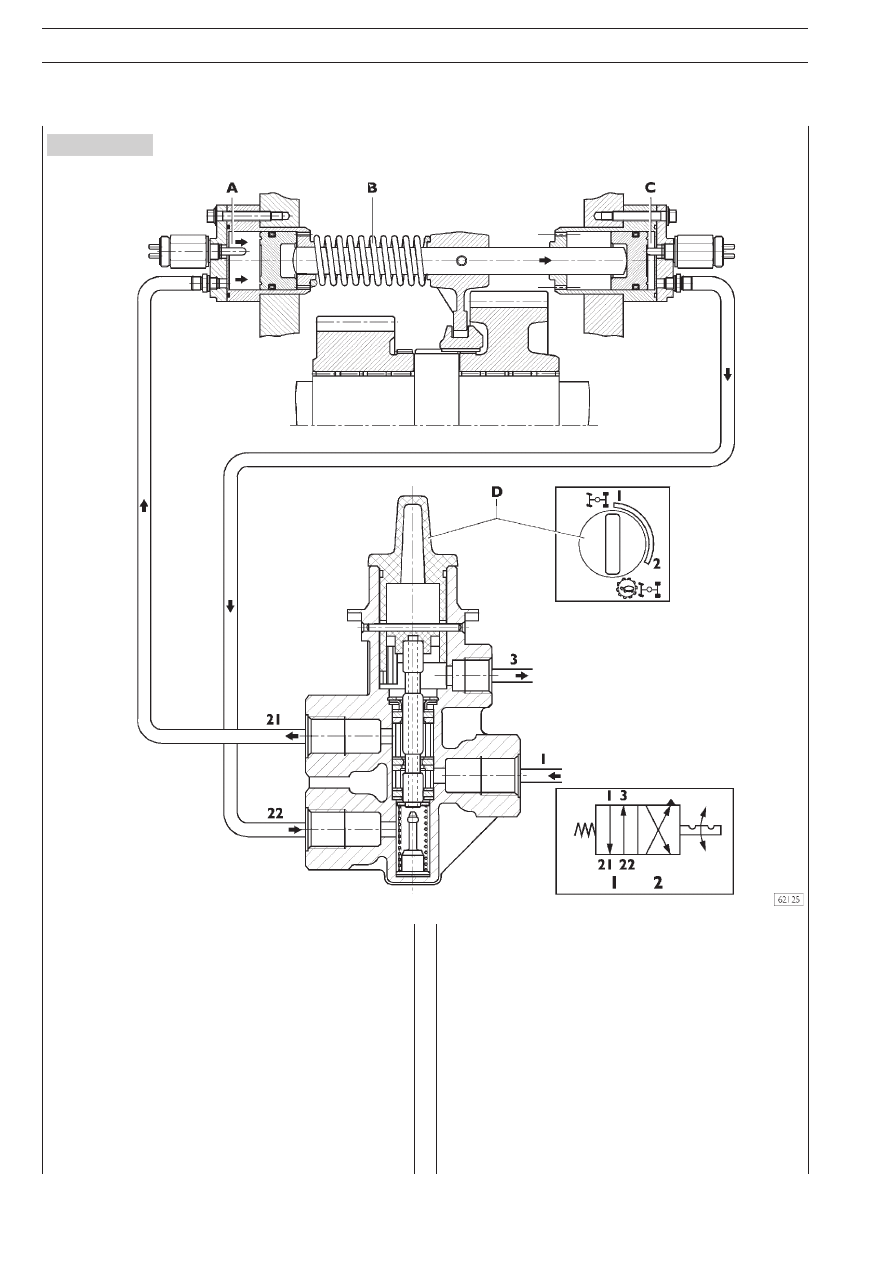

Движение по бездорожью (ряд пониженных передач)

Если переключатель D установлен в положение 2, посту,
пающий через штуцер 1 воздух проходит через распреде,
литель и через штуцер 22 поступает в камеру С, смещая
поршень до упора.

Указания по использованию:

❑ Отпустите педаль акселератора.

❑ Переведите переключатель в положение 1.

❑ Быстро нажмите и отпустите педаль акселератора.

Вилка и муфта смещаются в положение включения ряда по,
ниженных передач. В результате движения поршня замыка,
ются контакты электрического выключателя, при этом на
приборном щитке включается контрольная лампа понижен,
ных передач.

Воздух из камеры А выпускается в атмосферу через шту,
цер 3.

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

9

Рисунок 6

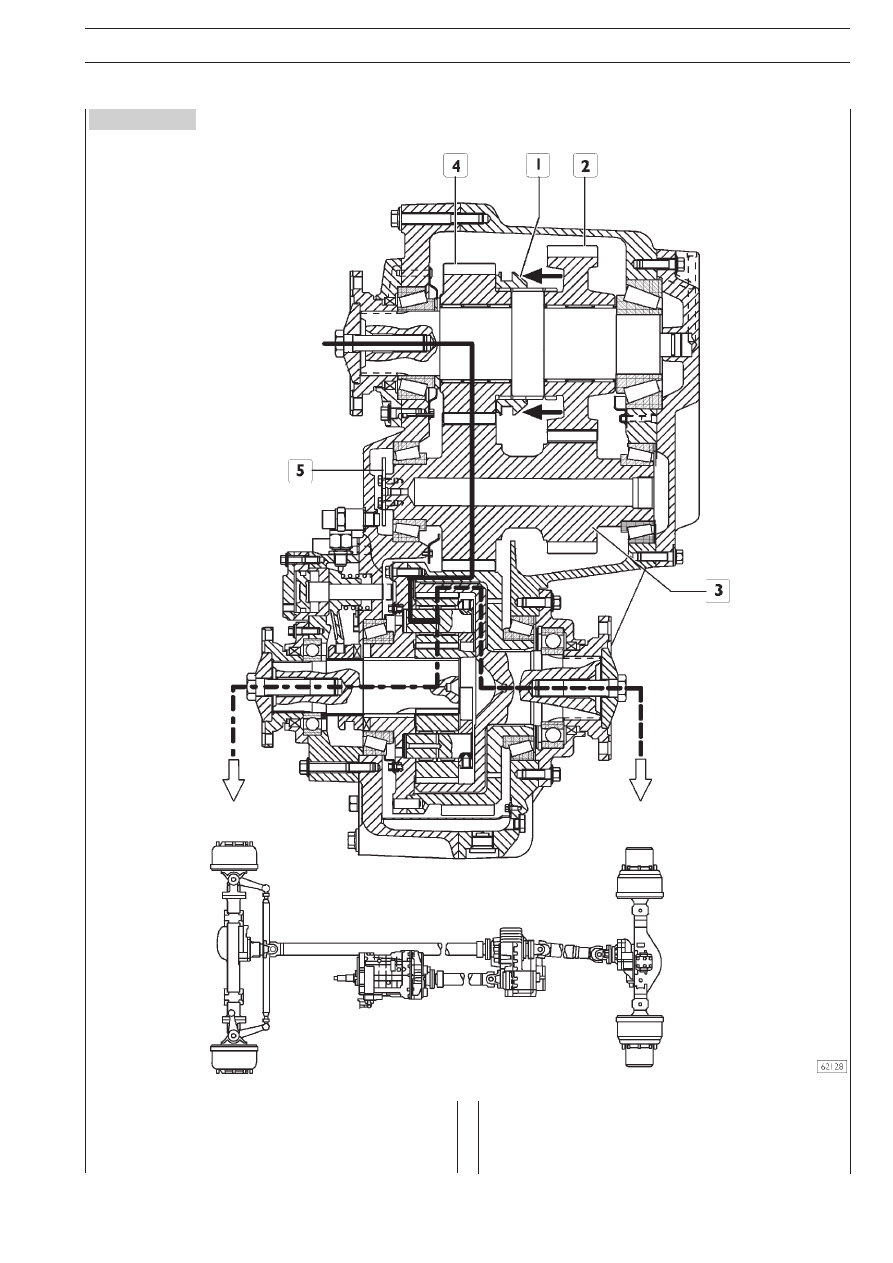

Схема включения ряда пониженных передач

Если переключатель установлен в положение 2, муфта (1)
смещается в направлении, указанном стрелками, при этом
шестерня (4) входит в зацепление с ведущим валом и пере,
даточное число раздаточной коробки составляет 1:1,6.

Крутящий момент передается через промежуточный вал (3),
на котором установлено задающее колесо (5) для измере,
ния частоты вращения.
