18

КОРОБКА ОТБОРА МОЩНОСТИ

E

URO

T

RAKKER

 C

URSOR

 13

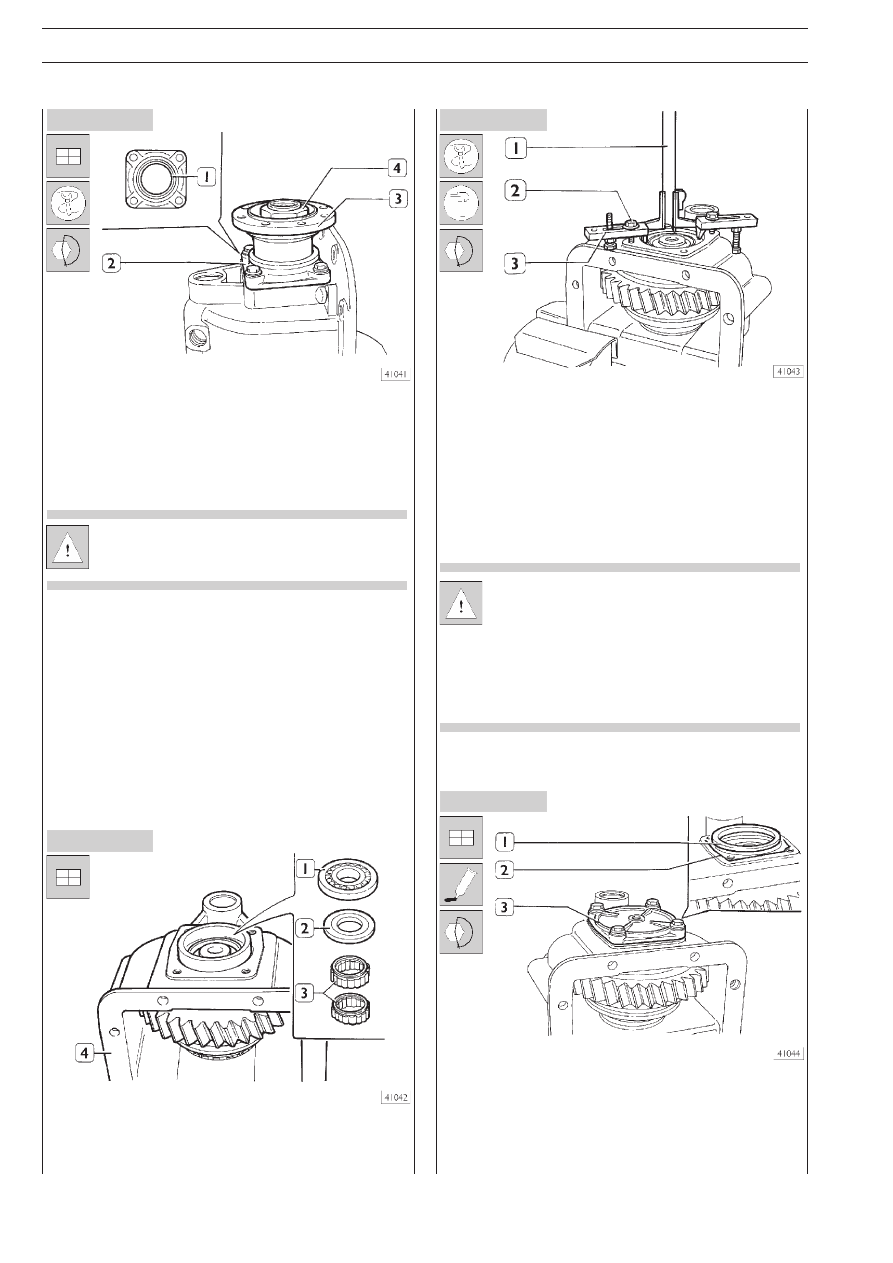

Рисунок 31

Рисунок 33

Рисунок 32

Рисунок 34

Регулировка конических подшипников выходного вала

С помощью соответствующей оправки запрессуйте сальник
(1) в крышку (2). Нанесите на опорную поверхность смазку
LOCTITE 410. Установите крышку (2) и затяните болты с
крутящим моментом 18 Н·м. Установите фланец (3) и вруч=
ную заверните гайку (4).

Затягивать гайку (4) с крутящим моментом 380 Н·м
(38 кгм) следует на автомобиле, после установки
привода в сборе на главный картер.

Выньте из тисков картер (4) и переверните его. Установите
на вал роликовые подшипники (3), упорную шайбу (2) и ко=
нический роликовый подшипник (1).

Установите пластины 99363241 (3) на наружное кольцо
подшипника.  Затяните болты (2) с крутящим моментом
18 Н·м (1,8 кгм), что соответствует осевой нагрузке около
250 кг, и проверните выходной вал.
Плоским щупом (1) измерьте зазор между опорной поверх=
ностью и наружным кольцом подшипника. Измеренная ве=
личина будет соответствовать толщине регулировочной
шайбы.

Регулировочную шайбу следует подбирать, округ=
ляя полученное при измерении значение.

Например, если результат измерения состав=
ляет 6=6,04 мм, следует выбрать шайбу толщи=
ной 6 мм.
Если результат измерения составляет
6,05=6,09 мм, следует выбрать шайбу толщи=
ной 6,1 мм.

Установите регулировочную шайбу (1). Нанесите на опор=
ную поверхность (2) смазку LOCTITE 510. Установите крыш=
ку (3) и затяните болты с крутящим моментом 18 Н·м. Заме=
ните уплотнения на штуцерах (2 и 12, Рис. 4), затем устано=
вите штуцеры и разрезные стопорные кольца (1 и 13,
Рис. 4). Заверните датчик (7).

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ОТБОРА МОЩНОСТИ

19

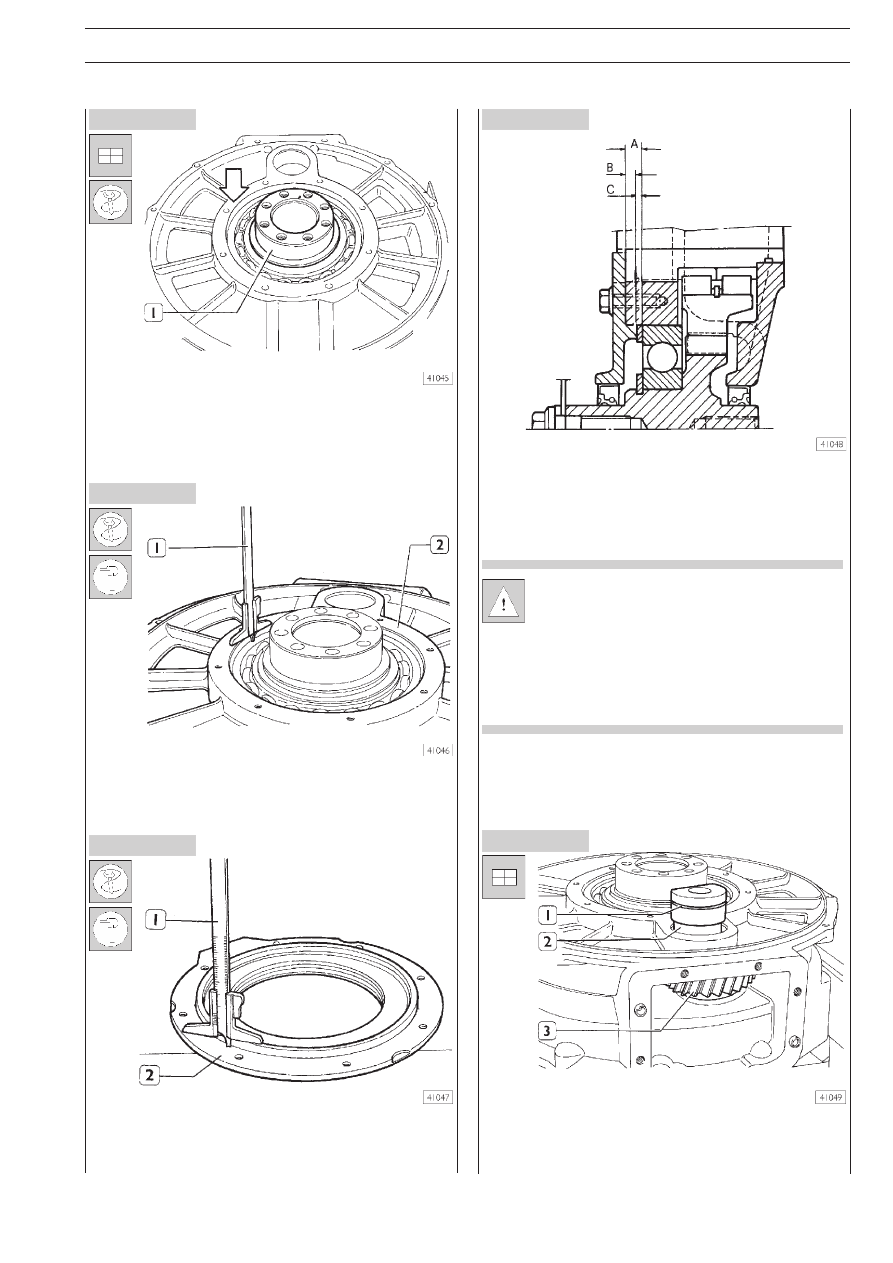

Рисунок 35

Рисунок 36

Рисунок 37

Рисунок 38

Рисунок 39

Сборка главного картера

Слегка нагрейте гнездо (→) шарикового подшипника в кар=
тере и установите вал (1) с зубчатым колесом в сборе с
подшипником.

Регулировка шарикового подшипника

Плоским щупом (1) измерьте расстояние (A, Рис. 38) на
главном картере (2).

Плоским щупом (1) измерьте расстояние (A, Рис. 39) в
крышке (2) гнезда подшипника.

ВИД В РАЗРЕЗЕ ЧАСТИ ПОДШИНИКА И ВАЛА

С ЗУБЧАТЫМ КОЛЕСОМ

Толщина C регулировочной шайбы определяется по сле=
дующей формуле: A – B = C

Если величина «С» совпадает с номинальной тол=
щиной регулировочной шайбы (см. таблицу на
стр. 4), установите соответствующую шайбу.
Если же величина «С» точно не совпадает с толщи=
ной шайбы, установите регулировочную шайбу
меньшей толщины.
Например, если «С» = 4,14 – 4,11 мм, следует вы=
брать шайбу толщиной 4,1 мм.

Установите в картер промежуточную шестерню (3), запрес=
суйте вал (2), предварительно заменив уплотнения (1).

20

КОРОБКА ОТБОРА МОЩНОСТИ

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

1

РАЗДЕЛ 7
5054

Раздаточная коробка TC 1800 и TC2200

Стр.

ОПИСАНИЕ РАЗДАТОЧНОЙ КОРОБКИ

TC 1800 и TC 2200 . . . . . . . . . . . . . . . . . . . . . . . . .

3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

3

МОДИФИКАЦИЯ С КОРОБКОЙ ОТБОРА МОЩНОСТИ

(НОМЕР ДЛЯ ЗАКАЗА 391,392) . . . . . . . . . . . . .

5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОРОБКИ

ОТБОРА МОЩНОСТИ . . . . . . . . . . . . . . . . . . . . .

5

ИСПОЛЬЗОВАНИЕ РАЗДАТОЧНОЙ

КОРОБКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

❑

Движение по дороге
(ряд нормальных передач) . . . . . . . . . . . . . . . . .

6

❑

Схема включения ряда нормальных
передач . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7

❑

Движение по бездорожью
(ряд пониженных передач) . . . . . . . . . . . . . . . . .

8

❑

Схема включения ряда пониженных передач . .

9

❑

Модификация с коробкой отбора мощности . .

10

ДИФФЕРЕНЦИАЛ РАЗДАТОЧНОЙ КОРОБКИ . .

13

❑

Расчет коэффициента распределения . . . . . . .

13

❑

Включение блокировки дифференциала
раздаточной коробки . . . . . . . . . . . . . . . . . . . . .

14

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . . . . . . . . . . . . . . . . . .

16

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ . . . . . . . . . . . . .

20

СИСТЕМА СМАЗКИ . . . . . . . . . . . . . . . . . . . . . . . . . .

23

СНЯТИЕ И УСТАНОВКА РАЗДАТОЧНОЙ

КОРОБКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24

РАЗБОРКА РАЗДАТОЧНОЙ КОРОБКИ

НА СТЕНДЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24

ОЧИСТКА И ПРОВЕРКА ДЕТАЛЕЙ . . . . . . . . . . . . . .

28

ЗАМЕНА САЛЬНИКОВ В КРЫШКЕ

ВЫХОДНОГО ВАЛА . . . . . . . . . . . . . . . . . . . . . . . .

28
