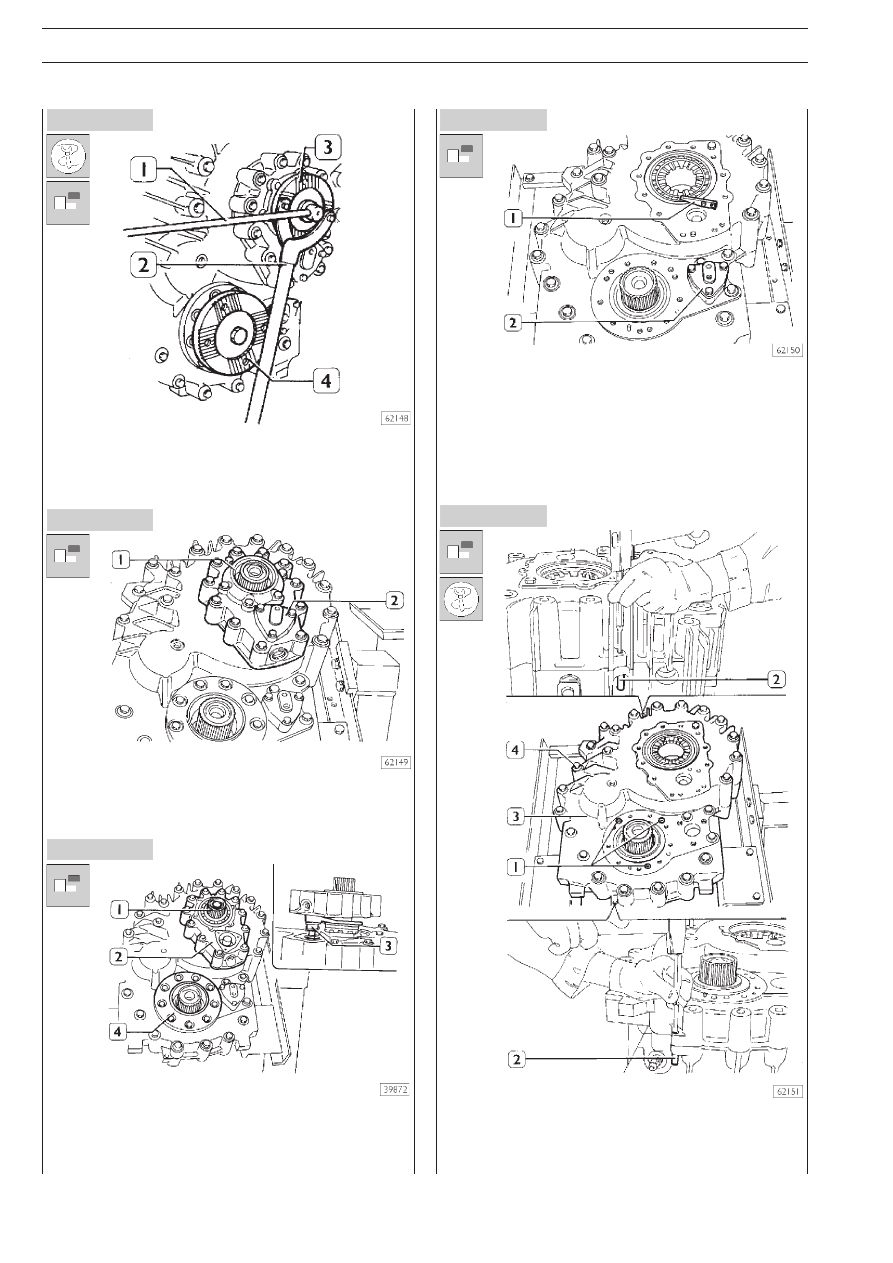

Удерживая упорным рычагом 99370317 (2) фланец (3), от,
верните гайку крепления соответствующим торцовым клю,
чом (1) и снимите фланец. В том же порядке снимите фла,
нец (4).

Отверните 6 болтов и снимите крышку (1) с прокладкой. От,
верните 3 болта и снимите крышку (2) с поршнем блокиров,
ки дифференциала раздаточной коробки.

Отверните 11 болтов и снимите крышку (2) с валом (1) и с
вилкой (3) включения блокировки дифференциала разда,
точной коробки. Отверните 9 болтов и снимите крышку (4) с
сальником.

Отверните 3 болта и снимите крышку (2) с поршнем управ,
ления, извлеките внутреннюю пружину. Шестигранным клю,
чом отверните болты и снимите предохранительную пласти,
ну (1).

Отверните 3 болта (1) с внутренним шестигранником креп,
ления внутренней пластины. Отверните болты (4) крепления
полукартера. Соответствующим бородком выбейте 2 штиф,
та (2), центрирующих полукартер (3).

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

27

Рисунок 33

Рисунок 34

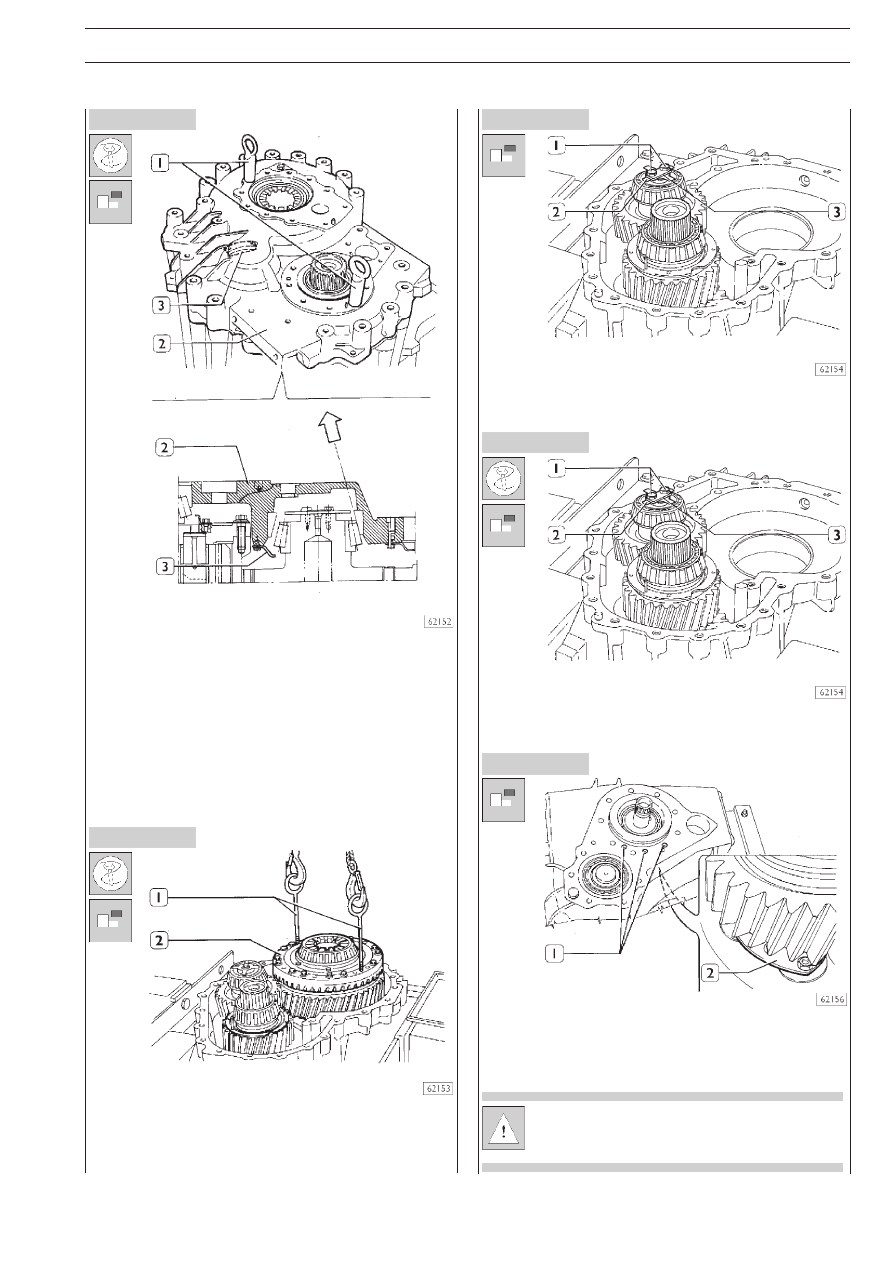

Заверните два рым,болта 99360502 (1), как указано на
рисунке, для поднятия полукартера (2).
При помощи крюков и троса поднимите полукартер, сме,
щая его в направлении, указанном стрелкой, чтобы вывести
пластину (3) из,под подшипника промежуточного вала.

При помощи рым,болтов 99370565 (1), троса и тали сни,
мите планетарную передачу (2) раздаточной коробки с
картера.

Распрямите защитную пластину (3). Отверните болты (1) и
снимите задающее колесо (2).

Рисунок 36

С помощью рым,болта 99366067 (1), троса и тали извлеки,
те промежуточный вал (2) из картера.

Отверните 3 болта (1) с противоположной стороны картера
и извлеките пластину (2) препятствующую извлечению веду,
щего вала.

Для этого следует действовать снизу, не перевора,
чивая узел, так как после отсоединения пластины
ведущий вал может выпасть.

Рисунок 35

Рисунок 37

28

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 38

Рисунок 39

Заверните в ведущий вал (2) болт с шайбой (1). При помо,
щи троса и тали извлеките из картера ведущий вал (2) в
сборе с вилкой включения (3).

С помощью соответствующей оправки извлеките из картера
наружные кольца подшипников (1,2,3).

ОЧИСТКА И ПРОВЕРКА ДЕТАЛЕЙ

После разборки раздаточной коробки извлеките валы и
планетарный механизм дифференциала в сборе и тщатель,
но очистите все детали.
Убедитесь, что на деталях нет задиров, трещин и значитель,
ного износа.
При каждой разборке все прокладки и сальники следует
заменять.

ЗАМЕНА САЛЬНИКОВ В КРЫШКЕ ВЫХОДНОГО
ВАЛА

Рисунок 40

Рисунок 41

Рисунок 42

Для замены сальника (3) крышки (4) заднего выходного
вала следует извлечь разрезное стопорное кольцо (1) и
подшипник (2). Сальник запрессовать оправкой 99374253.

Сальник (1) крышки (2) переднего выходного вала устанав,
ливается с помощью оправки 99370362 с рукояткой
99370006.

ЗАМЕНА САЛЬНИКОВ В КРЫШКЕ ВЕДУЩЕГО
ВАЛА

Сальник (1) крышки (2) ведущего вала устанавливается с
помощью оправки 99374253.

E

URO

T

RAKKER

 C

URSOR

 13

РАЗДАТОЧНАЯ КОРОБКА TC 1800

И

 TC2200

29

Рисунок 43

Рисунок 44

Рисунок 45

Рисунок 46

Рисунок 47

ВЕДУЩИЙ ВАЛ
Разборка

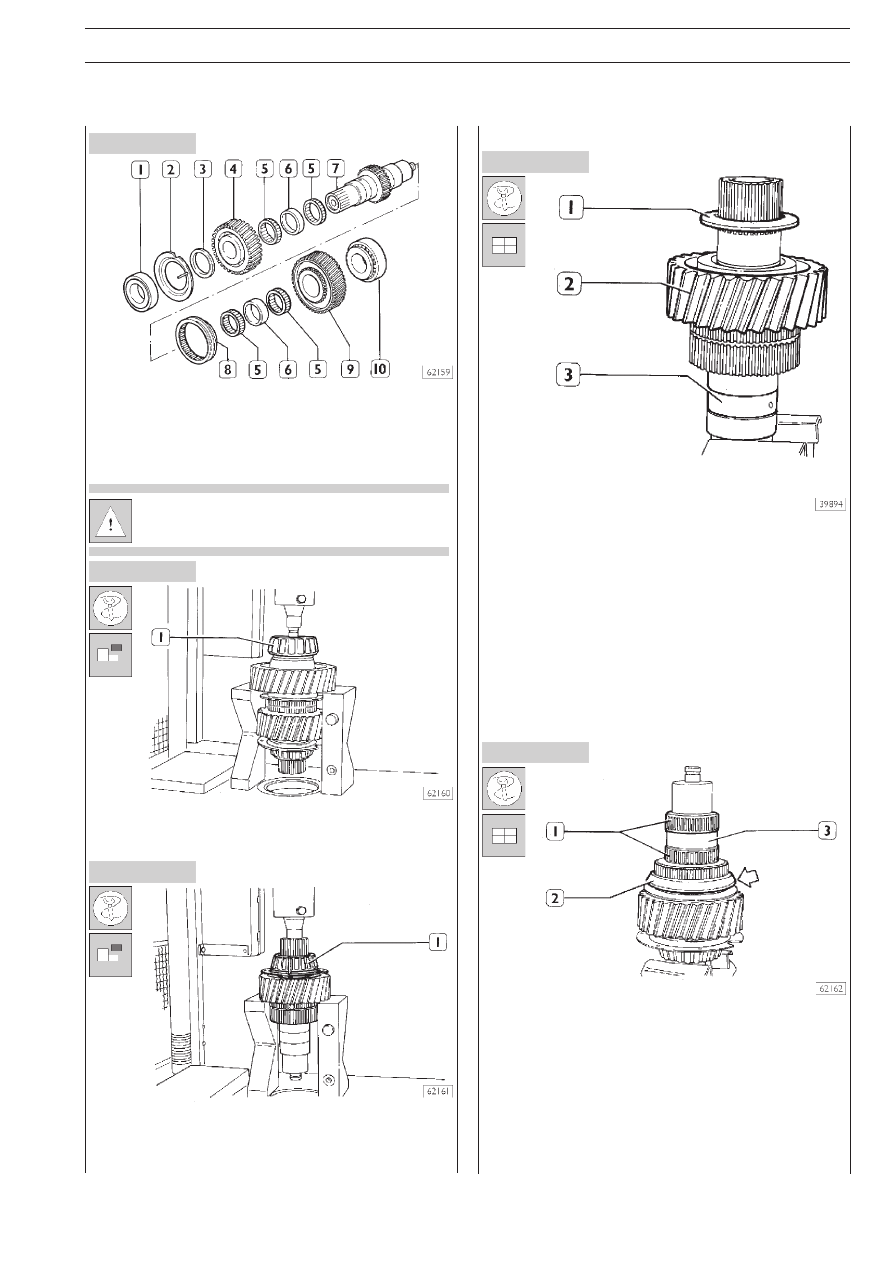

ДЕТАЛИ ВЕДУЩЕГО ВАЛА

1. Подшипник —  2. Пластина —  3. Дистанционная шайба —

4. Шестерня —  5. Роликовые подшипники —  6. Дистанцион,
ная шайба —  7. Вал —  8. Скользящая муфта  —  9. Шестер,

ня —  10. Подшипник.

Подшипники (1, рис. 44 и рис. 45) снимаются с по,
мощью гидравлического пресса.

После снятия подшипника (1) вручную извлеките шестерню
(9, рис. 43), роликовый подшипник (5, рис. 43), дистанцион,
ную шайбу (6, рис. 43) и скользящую муфту (8, рис. 43).

Снимите также подшипник (1) и извлеките пластину (2,
рис. 43), дистанционную шайбу (3, рис. 43), шестерню (4,
рис. 43), роликовый подшипник (5, рис. 43) и дистанцион,
ную шайбу (6, рис. 43).

Сборка

Зажмите вал (3) в тисках так, чтобы проточки были обраще,
ны вверх.
Установите роликовые подшипники (5, рис. 43) с дистанци,
онной шайбой (6, рис. 43), установите шестерню (2,
рис. 46) зубчатой муфтой вниз. Установите дистанционную
шайбу (1) и пластину (2, рис. 43).
Нагрейте внутреннее кольцо роликового подшипника (1,
рис. 43) до температуры 80,90°C и напрессуйте его на вал.
Переверните вал и зажмите его в тиски.

Установите скользящую муфту (2) широкой частью (указана
стрелкой) вниз. Установите роликовые подшипники (1) и
дистанционную шайбу (3).
Установите шестерню (9, рис. 43) зубчатой муфтой к сколь,
зящей муфте.
Нагрейте внутреннее кольцо подшипника (10, рис. 43) до
температуры 80,90°C и напрессуйте его на вал.
