6

КОРОБКА ОТБОРА МОЩНОСТИ

E

URO

T

RAKKER

 C

URSOR

 13

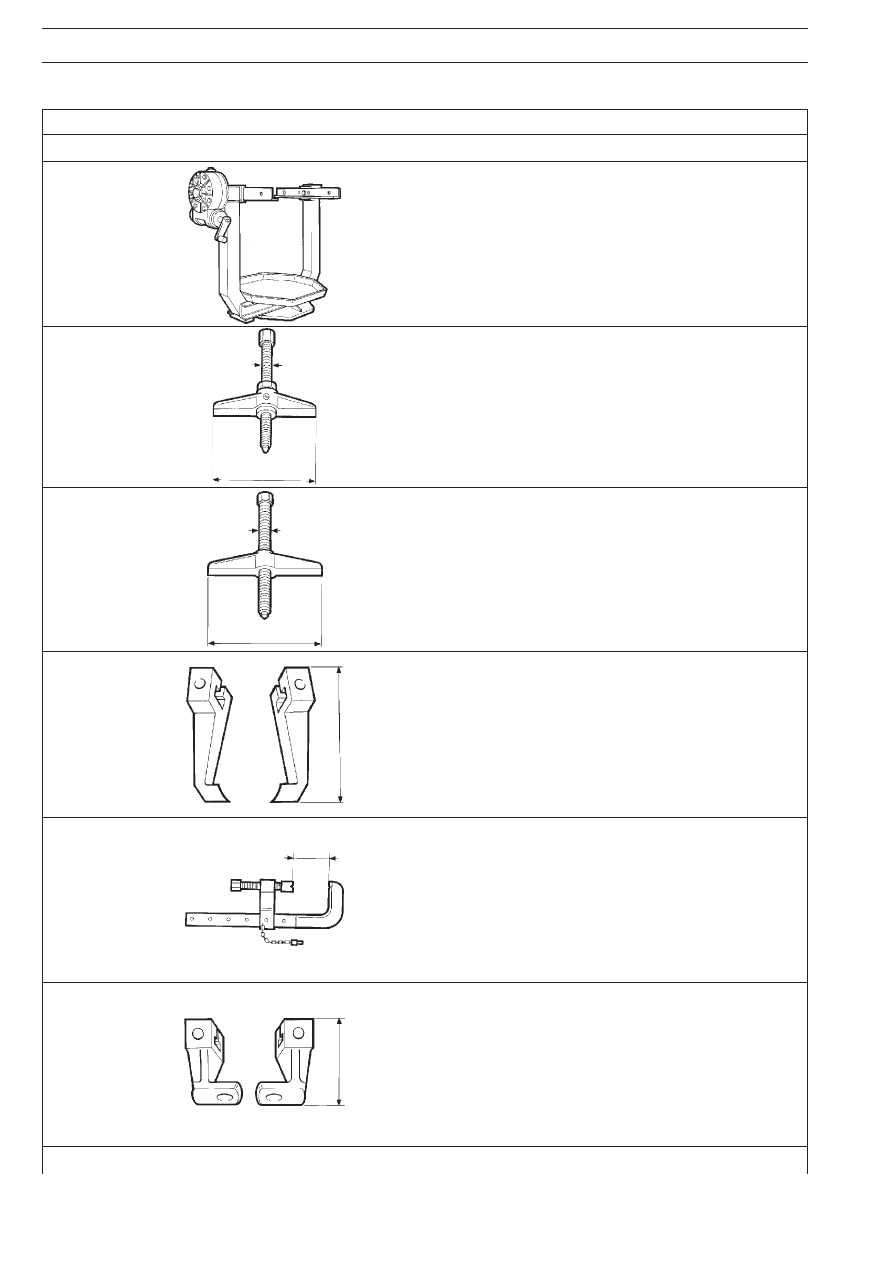

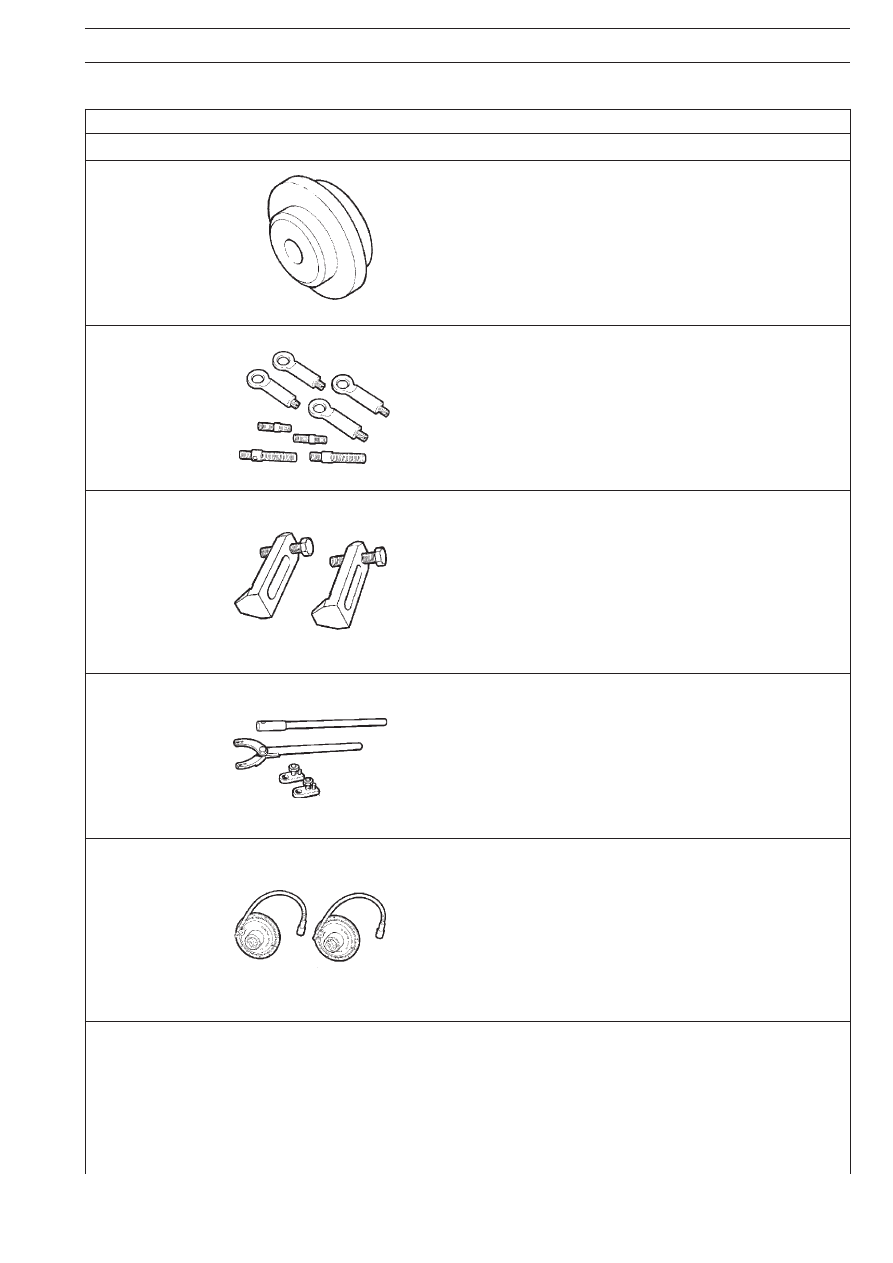

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99322205

Поворотный стенд для ремонта крупных узлов

99341002

Траверса винтового съемника

99341003

Траверса винтового съемника

99341009

Комплект лап (из 2 штук)

99341015

Струбцина

99341016

Комплект захватов с отверстием (из 2 штук)

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ОТБОРА МОЩНОСТИ

7

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99345049

Упорный блок для съемников

99360503

Рым=болты для подъема блока цилиндров в сборе

99363241

Пластины (2 штуки) для измерения преднатяга подшипников
первичного или вторичного вала коробки передач

99370317

Упорный рычаг с удлинителем для блокирования фланцев

99395216

Комплект из двух индикаторов для измерения угла затяжки
с квадратным гнездом 1/2" и 3/4"

8

КОРОБКА ОТБОРА МОЩНОСТИ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 3

ДЕТ

АЛИ

КОРОБКИ

ОТБОР

А

МОЩНОСТИ

(ПРИМЕР)

1. Втулка —  2. Фланец —  3. Дисковая муфта —  4. Болт с шайбой —  5. Роликовый подшипник —  6. Сальник —  7. Ось промежуточной

 шестерни —  7a. Промежуточная шес=

терня —  8. Скоба с гайкой —  9. Штуцер с шайбами —  10. Сальник  — 11. Направляющий штифт —  12. Подшипник —  13. Болт —  14.

Маховик —  15. Картер —  16. Шпиль=

ка с гайкой —  17. Масляный насос —  18. Подшипник —  19. Болт с шайбой и скобой —  20. Прокладка  — 21. Масляный фильтр —  22.

 Пробка  — 23. Крышка —  24. Пробка

—  25. Болт —  26. Шестерня —  27. Болт с шайбой —  28. Т

рубка с шайбой —  29. Т

рубка со штуцером и с шайбами —  30. Болт  — 31. Сальник —  32. Вал шестерни  —

33. Шариковый подшипник —  34. Разрезное стопорное кольцо —  35. Регулировочная шайба —  36. Сальник —  37. Крышка —  38. Болт

—  39. Болт

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ОТБОРА МОЩНОСТИ

9

Рисунок 4

ДЕТАЛИ ПРИВОДА

1. Разрезное стопорное кольцо —  2. Штуцер —  3. Уплотнения —  4. Шток вилки —  5. Штифт —  6. Болт —  7. Датчик —

8. Шайба —  9. Пробка —  10. Картер —  11. Уплотнения  —  12. Штуцер —  13. Разрезное стопорное кольцо —

14. Пробка —  15. Штуцер для выпуска воздуха —  16. Болт —  17. Гайка —  18. Фланец —  19. Сальник —  20. Болт —

21. Крышка  —  22. Конический роликовый подшипник —  23. Зубчатый выходной вал —  24. Вилка включения —

25. Скользящая муфта —  26. Роликовые подшипники —  27. Болт  —  28. Крышка —  29. Регулировочная шайба —

30. Конический роликовый подшипник  — 31. Упорная шайба —  32. Ведущая шестерня выходного вала
