28

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

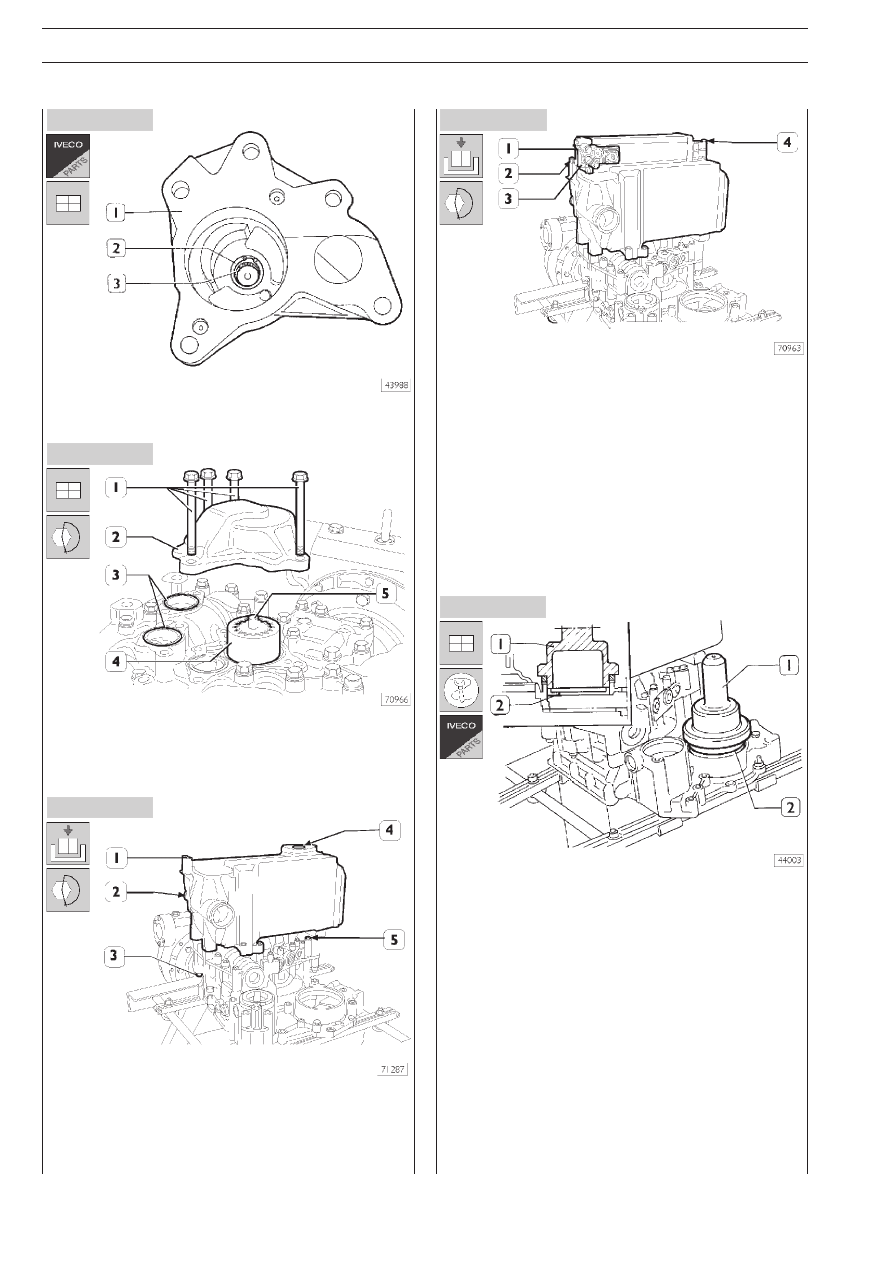

Рисунок 55

Рисунок 56

Рисунок 57

Рисунок 58

Рисунок 59

Установите в корпус масляного насоса (1) роликовый под
шипник (3) и зафиксируйте его стопорным кольцом (2).

Установите ведомую шестерню (4), ведущую шестерню (5)
и корпус масляного насоса (2).
Затяните болты (1) с предписанным крутящим моментом.
Установите уплотнения (3).

Установите теплообменник (1) на гидравлический тормоз
замедлитель и затяните гайки крепления (3 и 5).
Заверните датчик температуры (2). Установите уплотнение
(4).

Установите гидроаккумулятор (1) в сборе с электропневма
тическим клапаном (3).
Затяните болты (2 и 4) с предписанным крутящим моментом.

С помощью оправки 99374221 (1) установите в картер гид
равлического тормозазамедлителя новый сальник (2).

Испр. — апрель 2002 г.

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

29

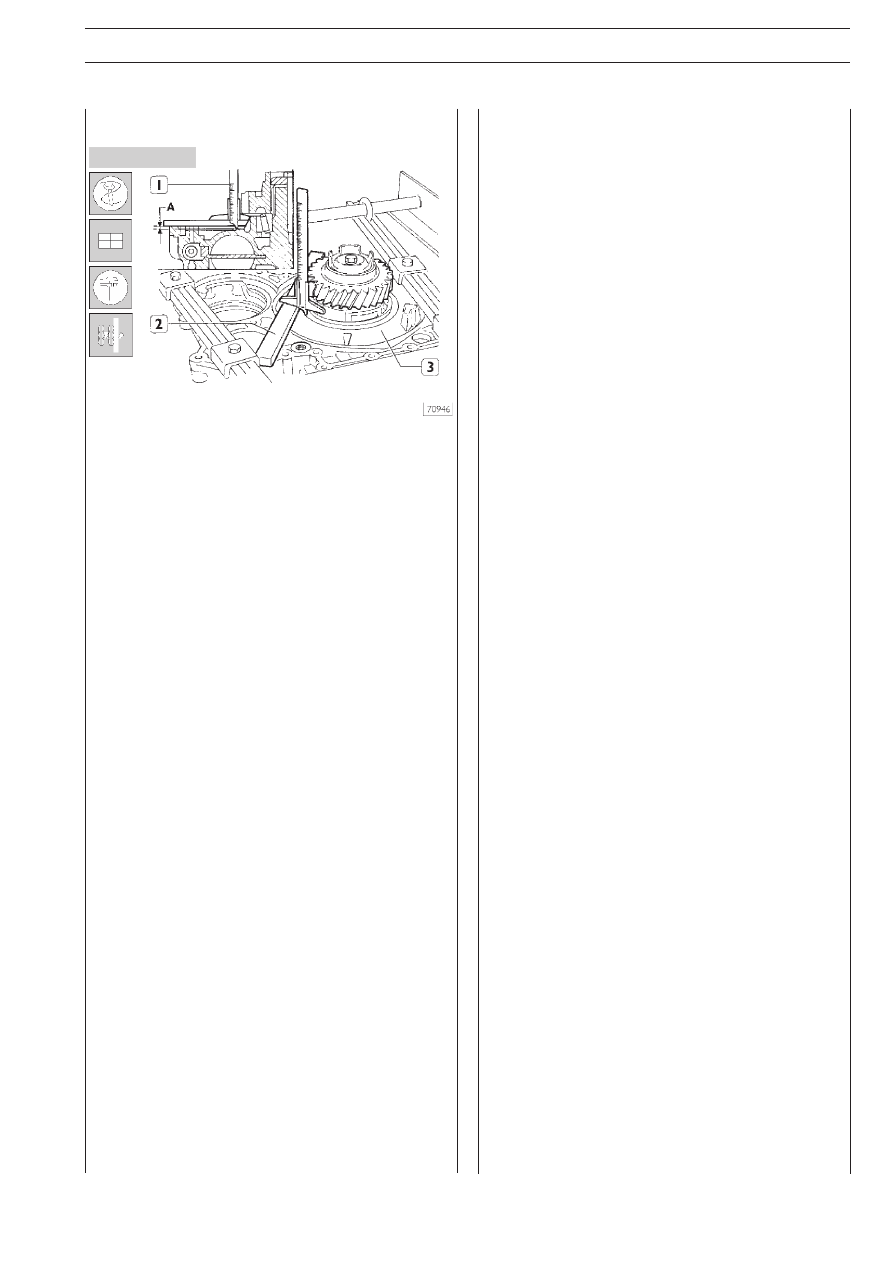

Рисунок 60

Регулировка осевого люфта статора

Определите толщину Н шайбы, предназначенной для регу
лировки осевого люфта статора.

❑ Глубиномером (1) с калиброванной линейкой (2) за

мерьте расстояние до опорной поверхности статора
(размер А).

❑ Измерьте толщину прокладки между тормозомзамед

лителем и КП (размер В).

Толщина Н шайбы, предназначенной для регулировки осе
вого люфта статора, определяется по следующей формуле:

H = A + B + C

где:

❑

А и В = измеренные значения

❑

C

= 0,05 мм: преднатяг для регулировочной шайбы

осевого люфта реактора (–0,05  +0,05 мм).

Установите гидравлический замедлитель, как это описано в
соответствующем разделе руководства по ремонту КП.

30

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ОТБОРА МОЩНОСТИ

1

РАЗДЕЛ 6
5345

Коробка отбора мощности
(Номер для заказа 2395)

Стр.

ОПИСАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

4

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . . . . . . . . . . . . . . . . . .

5

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ . . . . . . . . . . . . .

6

❑

Принцип работы
(коробка отбора мощности выключена) . . . . .

10

❑

Принцип работы
(коробка отбора мощности включена) . . . . . .

11

СНЯТИЕ=УСТАНОВКА КОРОБКИ ОТБОРА

МОЩНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

12

РЕМОНТ КОРОБКИ ОТБОРА МОЩНОСТИ . . . .

13

❑

Разборка главного картера . . . . . . . . . . . . . . . .

13

❑

Снятие промежуточной шестерни . . . . . . . . . . .

13

❑

Снятие подшипника вала
с зубчатым колесом . . . . . . . . . . . . . . . . . . . . . . .

13

❑

Разборка масляного насоса . . . . . . . . . . . . . . .

14

❑

Очистка и проверка деталей . . . . . . . . . . . . . . .

15

❑

Сборка масляного насоса . . . . . . . . . . . . . . . . .

15

❑

Установка подшипника вала
с зубчатым колесом . . . . . . . . . . . . . . . . . . . . . . .

16

❑

Сборка привода . . . . . . . . . . . . . . . . . . . . . . . . . .

16

❑

Регулировка конических подшипников
выходного вала . . . . . . . . . . . . . . . . . . . . . . . . . . .

18

❑

Сборка главного картера . . . . . . . . . . . . . . . . . .

19

❑

Регулировка шарикового подшипника . . . . . . .

19
