Iveco EURO TRAKKER CURSOR 13. Руководство - часть 84

20

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

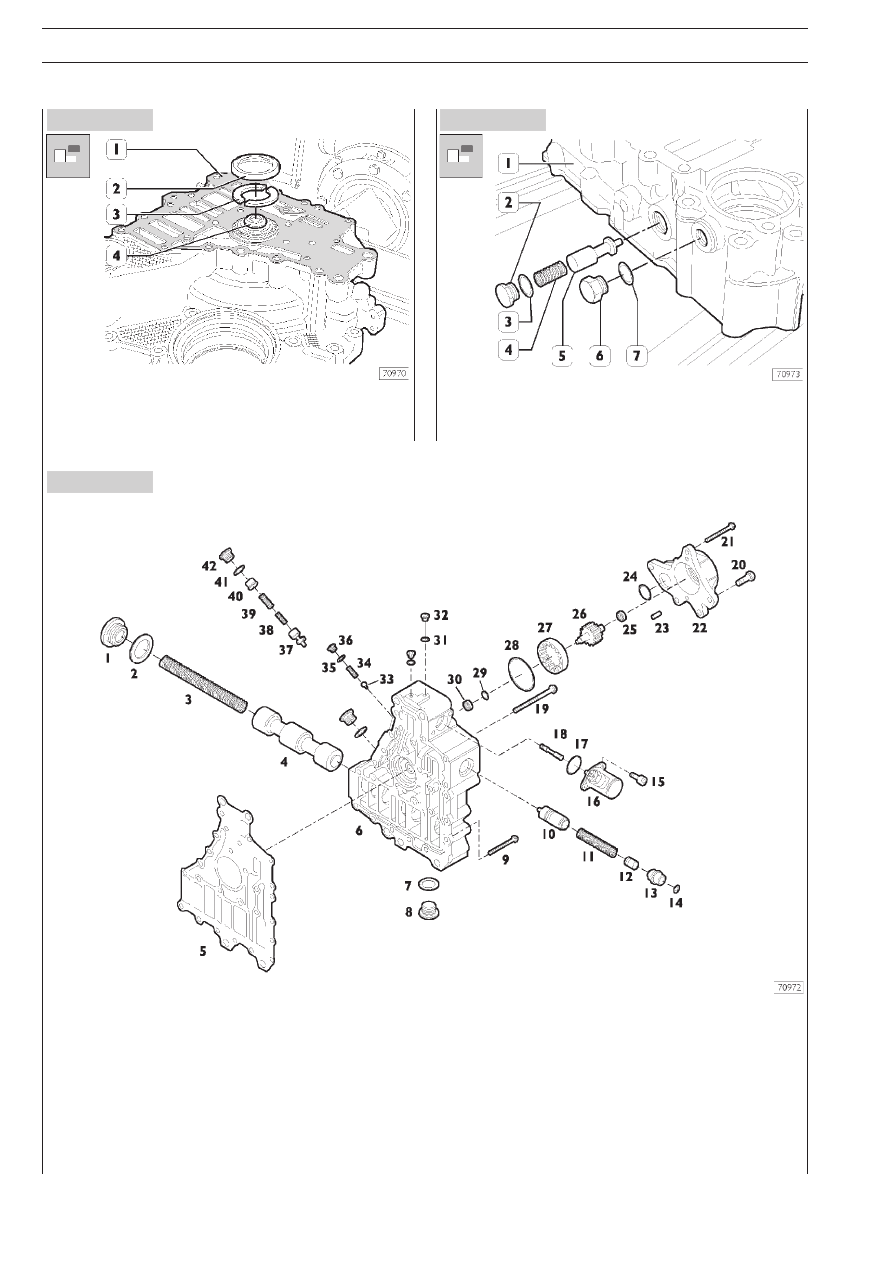

Рисунок 19

Рисунок 20

Рисунок 21

Снимите прокладку (1).

Раскерните предохранительную крышку (2) и снимите полу
кольца (3) с вала ротора (4).

Отверните пробку (2) вместе с шайбой (3) из переднего по
лукартера (1), извлеките пружину (4) и клапан (5). Отверни
те пробку (6) вместе с шайбой (7).

ДЕТАЛИ ЗАДНЕГО ПОЛУКАРТЕРА

1. Пробка — 2. Шайба — 3. Пружина — 4. Переключающий клапан — 5. Прокладка — 6. Задний полукартер — 7. Шайба —

8. Пробка — 9. Болт — 10. Регулировочный клапан — 11. Пружина — 12. Колпачок — 13. Регулятор — 14. Крышка —

15. Болт — 16. Пропорциональный электромагнитный клапан — 17. Уплотняющая шайба — 18. Управляющий клапан —

19. Болт — 20. Болт — 21. Болт — 22. Крышка масляного насоса — 23. Винт без головки — 24. Уплотняющая шайба —

25. Роликовый подшипник — 26. Ведущая шестерня масляного насоса — 27. Ведомая шестерня масляного насоса —

28. Сальник — 29. Разрезное стопорное кольцо — 30. Роликовый подшипник — 31. Шайба — 32. Пробка —

33. Перепускной шариковый клапан — 34. Пружина — 35. Шайба — 36. Пробка — 37. Предохранительный клапан —

38. Пружина — 39. Пружина — 40. Колпачок — 41. Шайба — 42. Пробка

Испр. — апрель 2002 г.

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

21

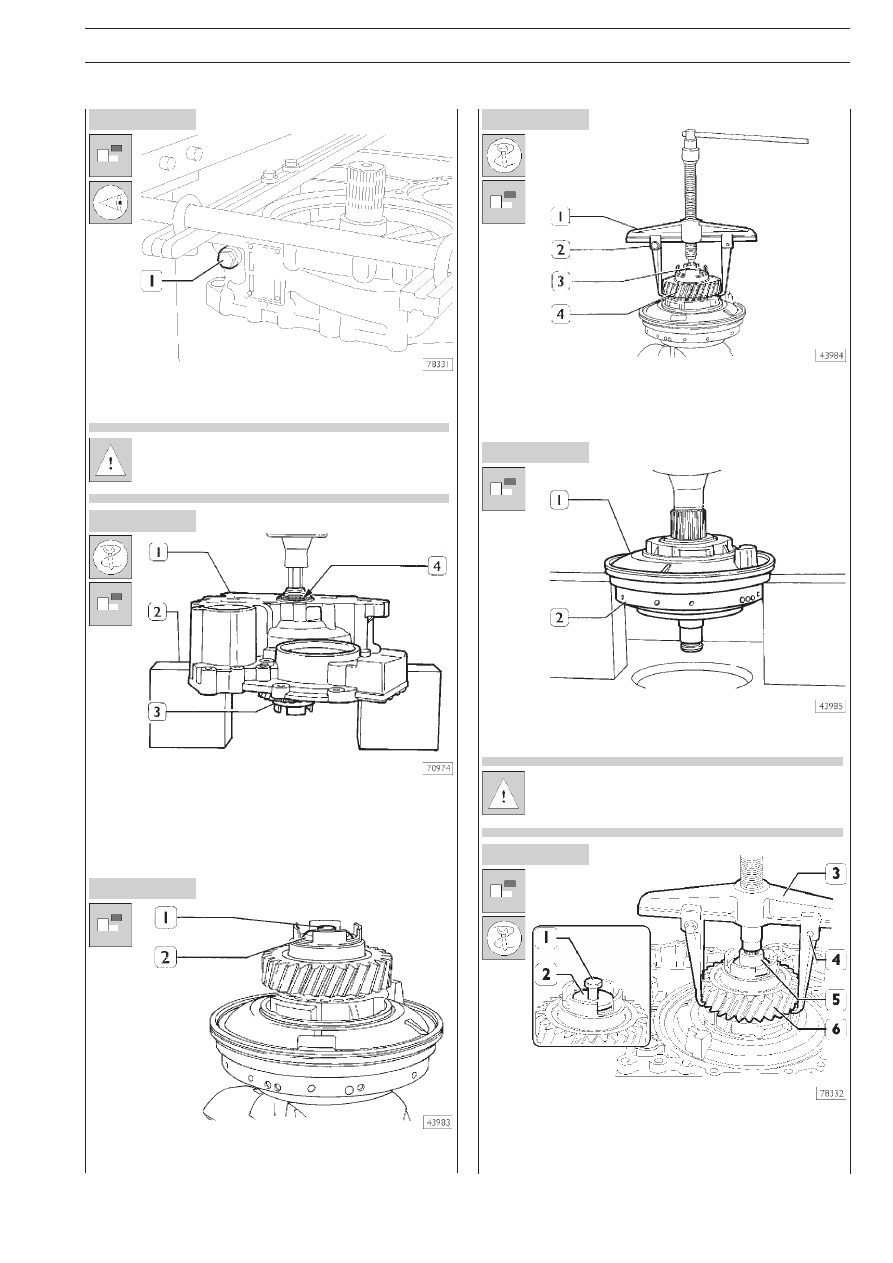

Рисунок 27

Рисунок 26

Рисунок 25

Рисунок 22

Рисунок 23

Рисунок 24

Отверните пробку и проверьте наличие пружины
(24, Рис. 34) клапана снижения тормозного усилия.

Если клапан снижения тормозного усилия в тормо
зезамедлителе не предусмотрен, действуйте сле
дующим образом.

Поместите передний полукартер (1) в сборе с ротором и ста
тором под пресс. Разместите передний полукартер на опорах
(2) и выпрессуйте вал ротора в сборе со статором (3) из внут
реннего кольца (4) конического роликового подшипника и из
влеките узел в сборе из переднего полукартера (1).

Отверните болт (1) и снимите шайбу (2).

Зажмите узел роторстатор в сборе в тисках. С помощью
съемника, состоящего из траверсы 99341003 (1) лап
99341009 (2) и упорного блока 99345058 (3), снимите
шестерню (4).

Поместите узел роторстатор в сборе под пресс.
Установите статор (1) на опоры и выпрессуйте ротор (2).

Если в тормозезамедлителе имеется клапан сни
жения тормозного усилия, действуйте следующим
образом.

Отверните болт (1) с шайбой (2); съемником, состоящим из
траверсы 99341003 (3), лап 99341009 (4) и упорного
блока 99345058 (5), снимите шестерню (6).

Испр. — апрель 2002 г.

22

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

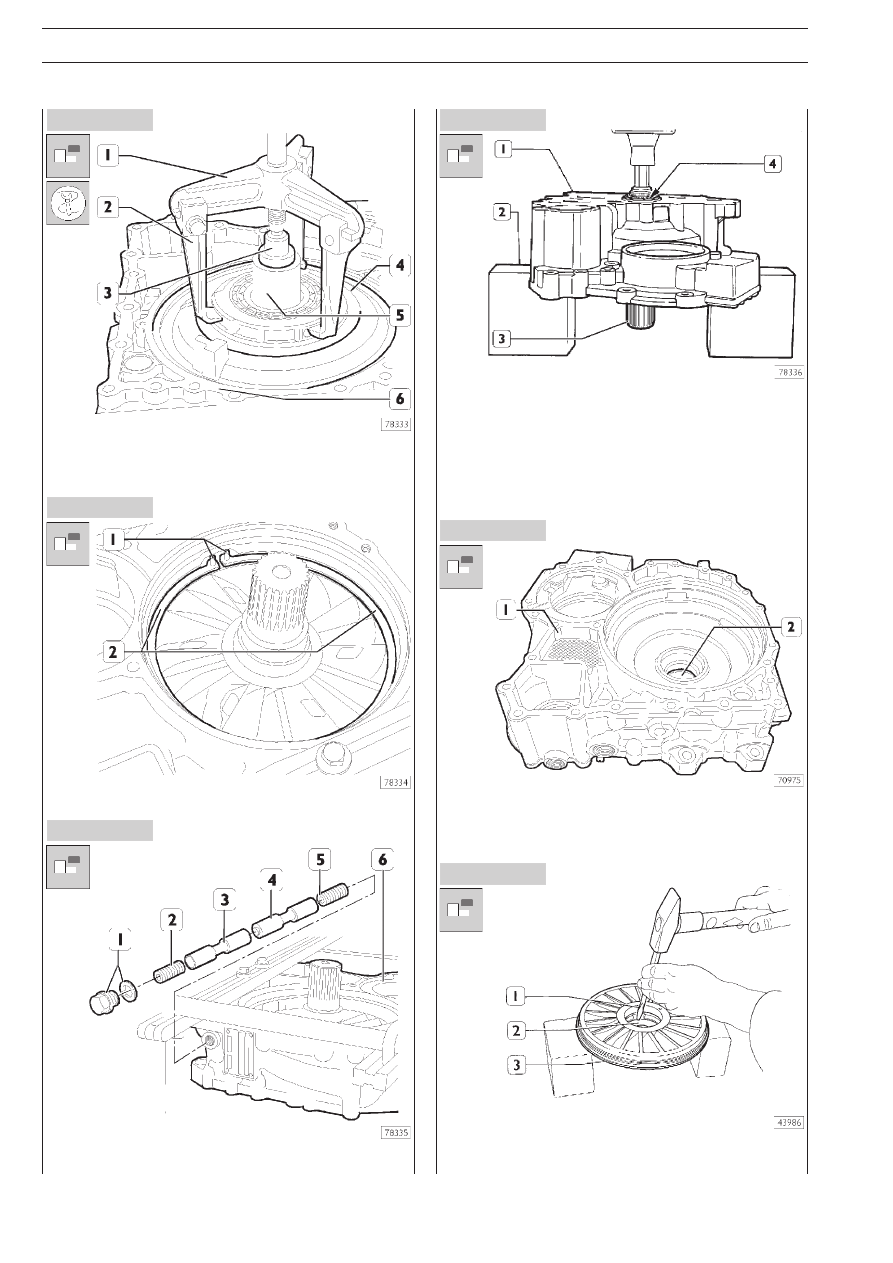

Рисунок 33

Рисунок 32

Рисунок 31

Рисунок 28

Рисунок 29

Рисунок 30

Съемником, состоящим из траверсы (1), лап (2) и упорного
блока (3) извлеките статор (4) из ротора (5) и из полукар
тера (6).

Извлеките штифты (1) и снимите полукольца (2).

Отверните пробку (1) и извлеките из полукартера (6) пру
жину (2), поршни (3 и 4) и пружину (5).

Поместите передний полукартер (1) в сборе с ротором под
пресс. Установите передний полукартер на опоры (2) и (3)
и выпрессуйте вал ротора (3) из внутреннего кольца (4) ко
нического роликового подшипника. Затем извлеките под
шипник из переднего полукартера (1).

Разбирая тормоз замедлитель любого типа, действуйте
следующим образом.

С помощью бородка выбейте наружное кольцо (2) подшип
ника из переднего полукартера (1).

С помощью бородка (1) выбейте наружное кольцо (2) под
шипника из статора (3).

Испр. — апрель 2002 г.

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

23

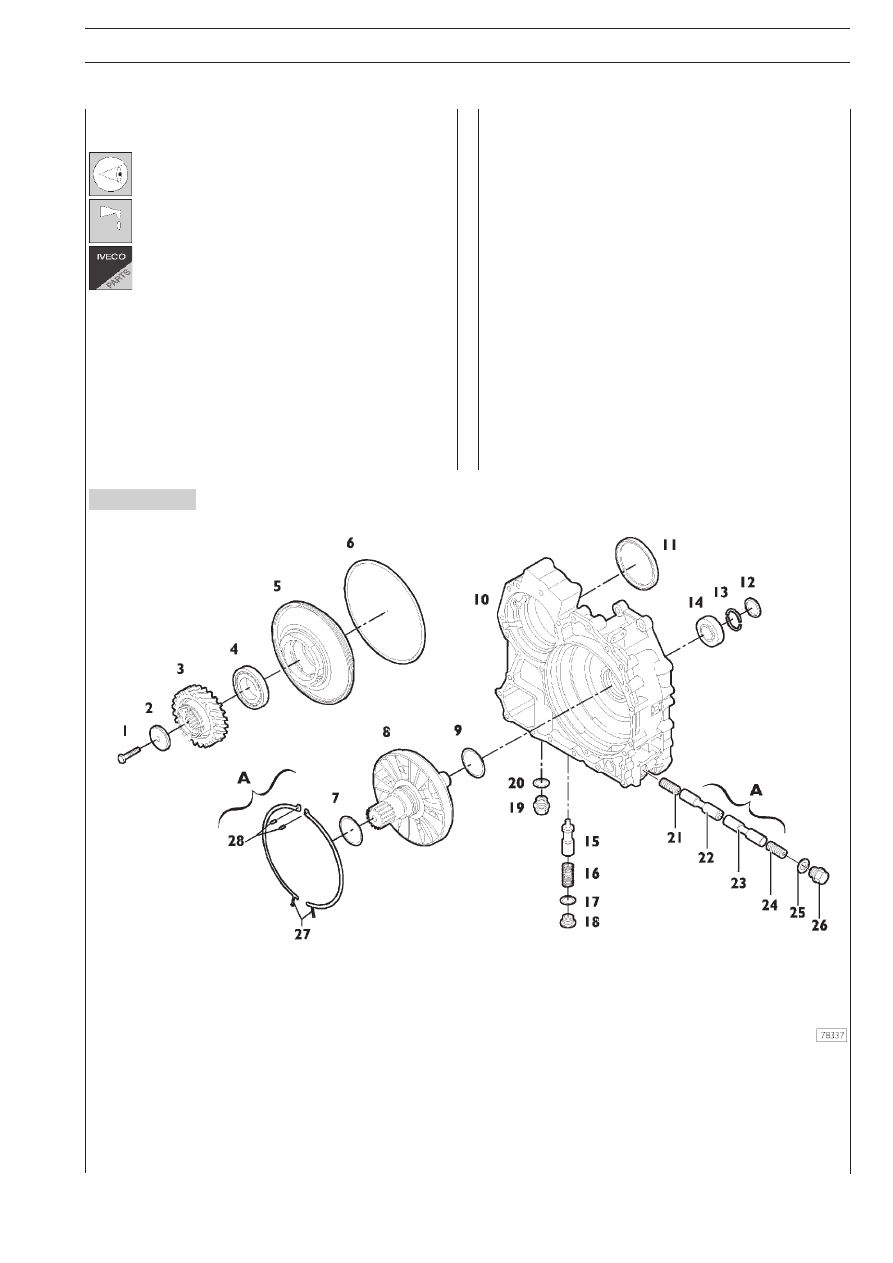

Рисунок 34

Проверка технического состояния узлов
гидравлического тормозазамедлителя

Тщательно очистите все детали тормозазамедли
теля, оцените степень их износа и пригодность к
повторному использованию.
Очистите резьбовую часть пробок, а также отвер
стия, в которые они заворачиваются, от остатков
старого герметика.
Убедитесь в отсутствии задиров и сколов на сопря
гающихся поверхностях деталей, нанесите смазку
на трущиеся поверхности.
Замените все прокладки, детали, от состояния ко
торых зависит безопасность автомобиля, и пружи
ны клапанов на новые.

1. Болт — 2. Шайба — 3. Шестерня — 4. Конический роликовый подшипник — 5. Статор — 6. Уплотнение —

7. Разрезное стопорное кольцо — 8. Ротор — 9. Разрезное стопорное кольцо — 10. Передний полукартер — 11. Сальник —

12. Предохранительная крышка — 13. Полукольца — 14. Конический роликовый подшипник — 15. Клапан — 16. Пружина —

17. Шайба — 18. Пробка — 19. Пробка — 20. Шайба

А = Детали клапана снижения тормозного усилия: (если предусмотрен)

21. Штифты — 22. Полукольца — 23. Пружина — 24. Поршень — 25. Поршень — 26. Пружина — 27. Шайба — 28. Пробка.
