Iveco EURO TRAKKER CURSOR 13. Руководство - часть 82

12

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

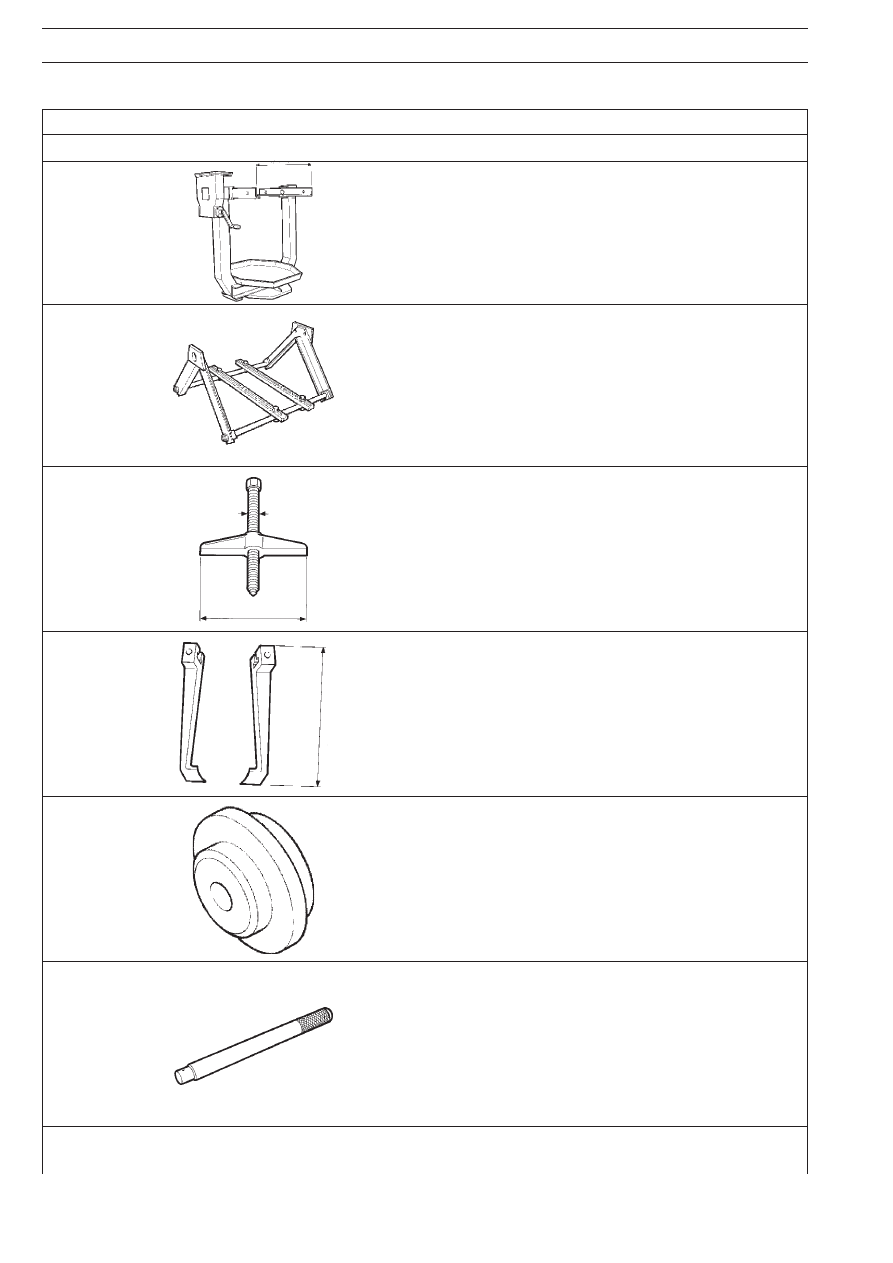

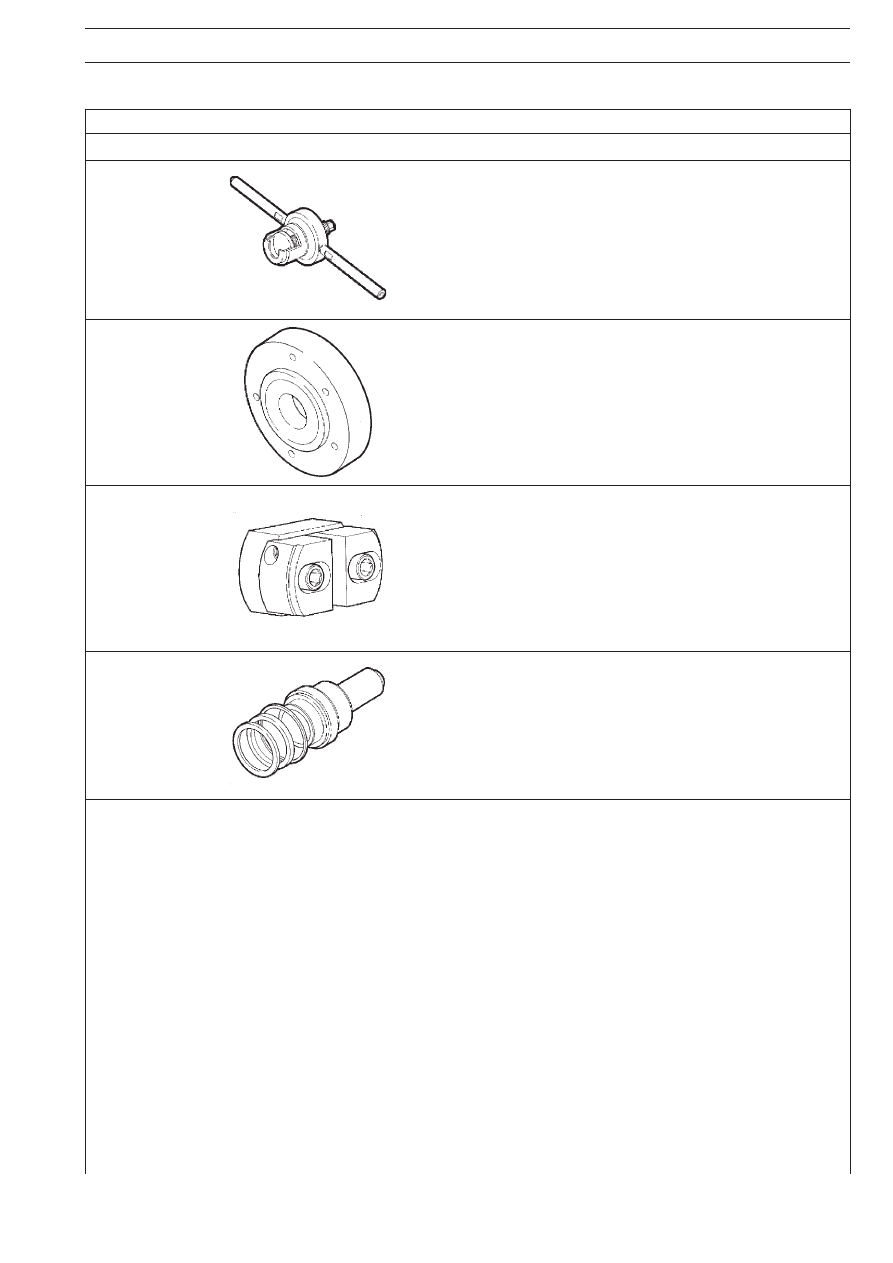

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99322205

Поворотный стенд для ремонта крупных узлов

99322225

Кронштейн для поддержки узлов
(устанавливается на стенд 99322205)

99341003

Траверса винтового съемника

99341009

Комплект лап (из 2 штук)

99345058

Упорный блок для съемников

99370007

Рукоятка для сменных оправок

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

13

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ

НОМЕР ИНСТРУМЕНТА

ОПИСАНИЕ

99370047

Приспособление для преднагружения подшипника вала ротора
тормозазамедлителя для определения толщины регулировочной
шайбы

99370048

Центрирующая пластина для установки вала ротора в картере
тормозазамедлителя

99374093

Оправка для установки наружных колец подшипников
диаметром от 91 до 134 мм (используется с 99370007)

99374221

Оправка для установки сальника задней крышки

14

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

Возможные неисправности тормозазамедлителя:

1  Отсутствует тормозное усилие
2  Недостаточное тормозное усилие
3  Неравномерное тормозное усилие

4  Тормоззамедлитель не выключается или выключается

не полностью

5  Контрольная лампа то горит, то гаснет

(рычаг в положении 16)

6  Преждевременное срабатывание температурного ог

раничителя тормозного момента

1

ОТСУТСТВУЕТ ТОРМОЗНОЕ УСИЛИЕ

Протестируйте и в случае необходимости замени
те ЭБУ.

ДА

ДА

НЕТ

НЕТ

ДА

Неисправность рычага переключения.

Неисправность или сбой в работе ЭБУ.

Неисправность в работе электрооборудования.

Найдите и устраните неисправность.

Замените рычаг.

2

НЕДОСТАТОЧНОЕ ТОРМОЗНОЕ УСИЛИЕ

Долейте масло до необходимого уровня.

ДА

НЕТ

ДА

Неправильное использование тормозазамедлителя.

Низкий уровень масла.

Используйте тормоззамедлитель правильно, в со
ответствии с инструкцией по эксплуатации и техни
ческому обслуживанию.

(продолжение)

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

15

3

НЕРАВНОМЕРНОЕ ТОРМОЗНОЕ УСИЛИЕ

Замените изношенные или неисправные детали.

ДА

ДА

НЕТ

НЕТ

ДА

Попадание охлаждающей жидкости в тормозза
медлитель из теплообменника.

Неисправность пропорционального электромаг
нитного клапана и управляющего клапана.

Неисправность внутри тормозазамедлителя.

Отремонтируйте тормоззамедлитель.

Проверьте герметичность теплообменника и при
необходимости замените его.

Замените электропневматический клапан.

ДА

ДА

НЕТ

НЕТ

ДА

Разрыв или негерметичность трубок пневмосистемы.

Неисправность электропневматического клапана
гидроаккумулятора.

Неисправность пропорционального электромагнит
ного клапана и управляющего клапана.

Замените изношенные или неисправные детали.

Подтяните резьбовые соединения.
Замените поврежденные трубки.

Замените датчик температуры.

ДА

ДА

НЕТ

НЕТ

Неисправность датчика температуры.

Неисправность внутри тормозазамедлителя.

Отремонтируйте тормоззамедлитель.
