16

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

5

КОНТРОЛЬНАЯ ЛАМПА ТО ГОРИТ, ТО ГАСНЕТ

(РЫЧАГ В ПОЛОЖЕНИИ 16)

Замените датчик температуры.

ДА

ДА

НЕТ

НЕТ

ДА

Срабатывание ЭБУ изза повышения температуры
охлаждающей жидкости (низкая частота вращения
двигателя).

Неисправность датчика температуры.

Низкий уровень охлаждающей жидкости.

Долейте охлаждающую жидкость до необходимого
уровня.

Увеличьте частоту вращения двигателя, чтобы уско
рить обмен охлаждающей жидкости.

Протестируйте и в случае необходимости замени
те ЭБУ.

ДА

ДА

НЕТ

НЕТ

Неисправность или сбой в работе ЭБУ.

Найдите и устраните неисправность.

Неисправность в работе электрооборудования.

Отремонтируйте тормоззамедлитель.

ДА

НЕТ

ДА

Неисправность электропневматического клапана
гидроаккумулятора.

Неисправность внутри тормозазамедлителя.

Замените электропневматический клапан.

4

ТОРМОЗЗАМЕДЛИТЕЛЬ НЕ ВЫКЛЮЧАЕТСЯ

ИЛИ ВЫКЛЮЧАЕТСЯ НЕ ПОЛНОСТЬЮ

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

17

6

ПРЕЖДЕВРЕМЕННОЕ СРАБАТЫВАНИЕ

ТЕМПЕРАТУРНОГО ОГРАНИЧИТЕЛЯ

ТОРМОЗНОГО МОМЕНТА

Протестируйте и в случае необходимости замени
те ЭБУ.

ДА

НЕТ

ДА

Недостаточно эффективная работа системы охлаж
дения.

Неисправность или сбой в работе ЭБУ.

Выясните причину и восстановите нормальную ра
боту системы охлаждения.

18

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

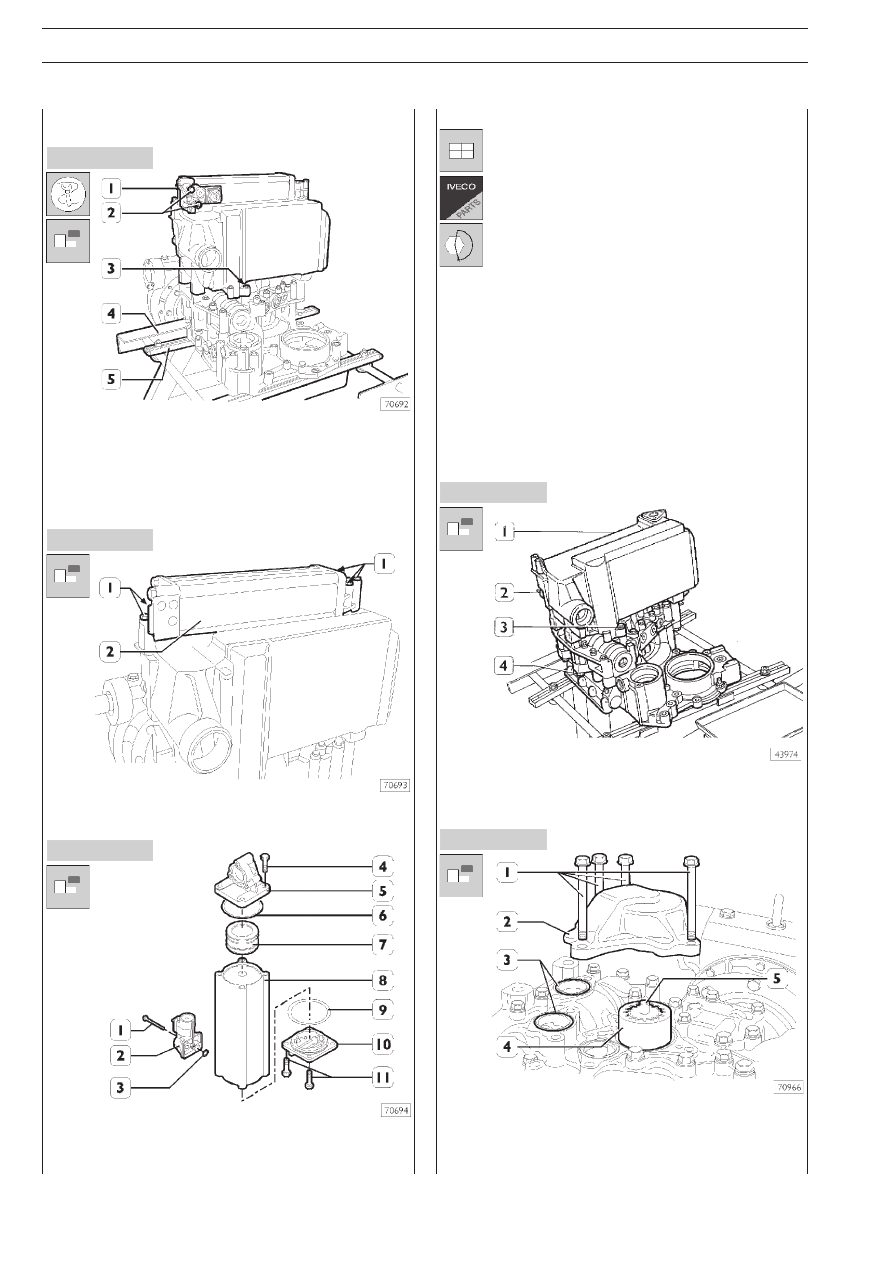

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 13

534230

РЕМОНТ ГИДРАВЛИЧЕСКОГО
ТОРМОЗАЗАМЕДЛИТЕЛЯ

С помощью стропов и тали установите тормоззамедлитель
(3) на поворотный стенд 99322205 (4), на который также
установлен кронштейн 99322225 (5). Отверните болты (2)
и снимите электропневматический клапан (1).

Гидравлический аккумулятор
Разборка

Отверните болты (1) и отсоедините гидравлический аккуму
лятор (2).

Отверните болты (1) и снимите электромагнитный клапан
(2). Отверните болты (4 и 11) и снимите боковые крышки
(5 и 10). Извлеките поршень (7) из корпуса (8).

Сборка

Сборка выполняется в последовательности, обрат
ной разборке. Установите новые уплотнения
(369) и затяните болты (1411) с предписанным
крутящим моментом.

Разборка тормозазамедлителя

Отверните датчик температуры охлаждающей жидкости (2).
Отверните гайки (3 и 4) и снимите теплообменник.

Извлеките сальники (3). Отверните болты (1) и снимите кор
пус масляного насоса (2).

Снимите ведущую (5) и ведомую (4) шестерни масляного
насоса.

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

19

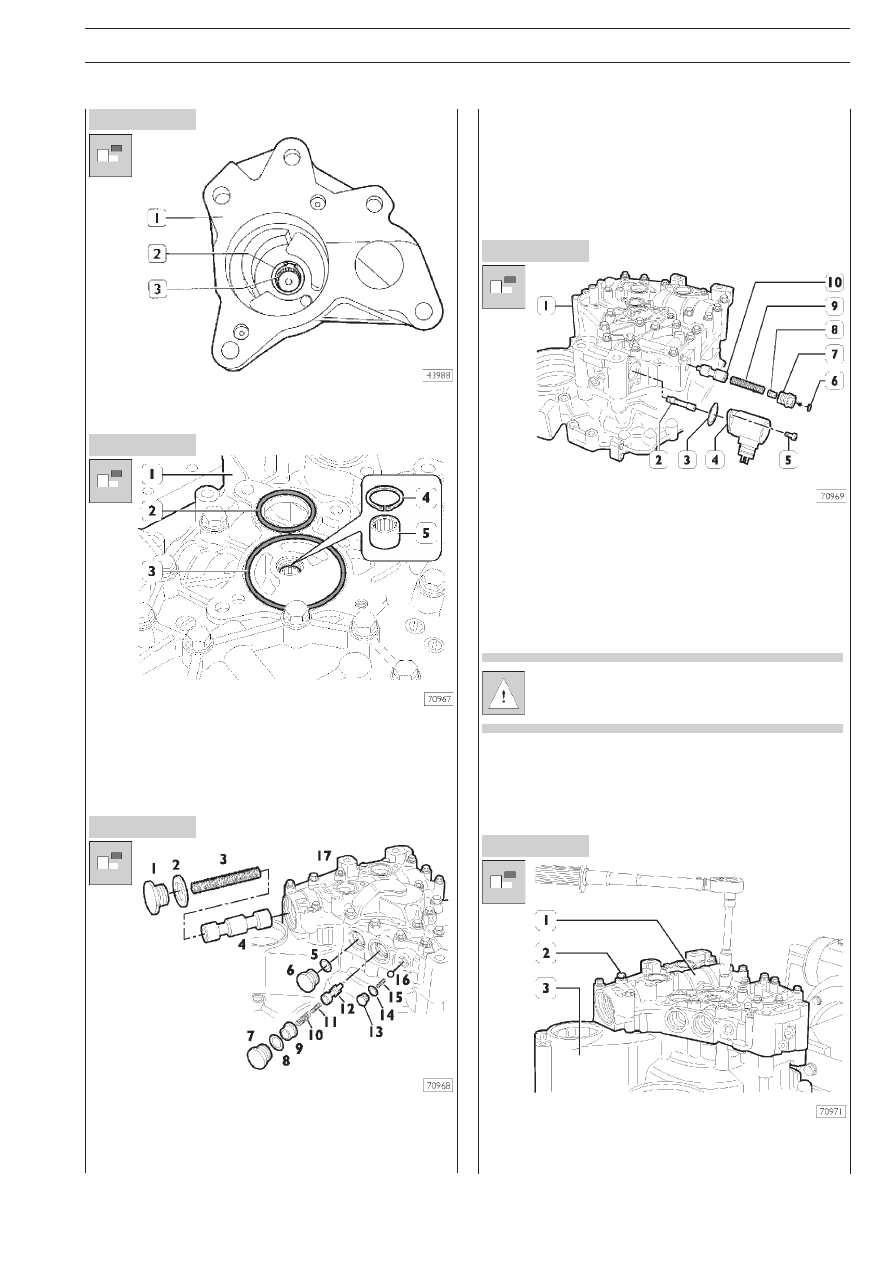

Рисунок 14

Рисунок 15

Рисунок 16

Рисунок 17

Рисунок 18

Извлеките разрезное стопорное кольцо (2) и роликовый
подшипник (3) из корпуса масляного насоса (1).

Извлеките сальники (2 и 3) из задней части картера (1).
Снимите разрезное стопорное кольцо (4) и извлеките ро
ликовый подшипник (5).

Снимите с заднего полукартера (17):

❑ Пробку (1) вместе с шайбой (2), извлеките пружину (3)

и переключающий клапан (4).

❑ Отверните пробку (6) вместе с шайбой (5).

❑ Отверните пробку (7) вместе с шайбой (8), извлеките

колпачок (9), пружины (10 и 11) и предохранительный
клапан (12).

❑ Отверните пробку (13) вместе с шайбой (14), извлеки

те пружину (15) и перепускной шариковый клапан (16).

Снимите с заднего полукартера (1):

❑ Отверните болты (5) и снимите пропорциональный

электромагнитный клапан (4) с уплотнительной шайбой
(3) и управляющим клапаном.

❑ Отверните регулятор (7) и извлеките колпачок (8), пру

жину (9) и регулировочный клапан (10).

Не следует снимать крышку (6), чтобы не нарушить
заводскую тарировку регулятора (7).

Испр. — апрель 2002 г.

Отвернув болты (2), отделите задний полукартер (1) от пе
реднего полукартера (3)
