Iveco EURO TRAKKER CURSOR 13. Руководство - часть 79

14

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

ИНСТРУМЕНТ, ИЗГОТАВЛИВАЕМЫЙ САМОСТОЯТЕЛЬНО

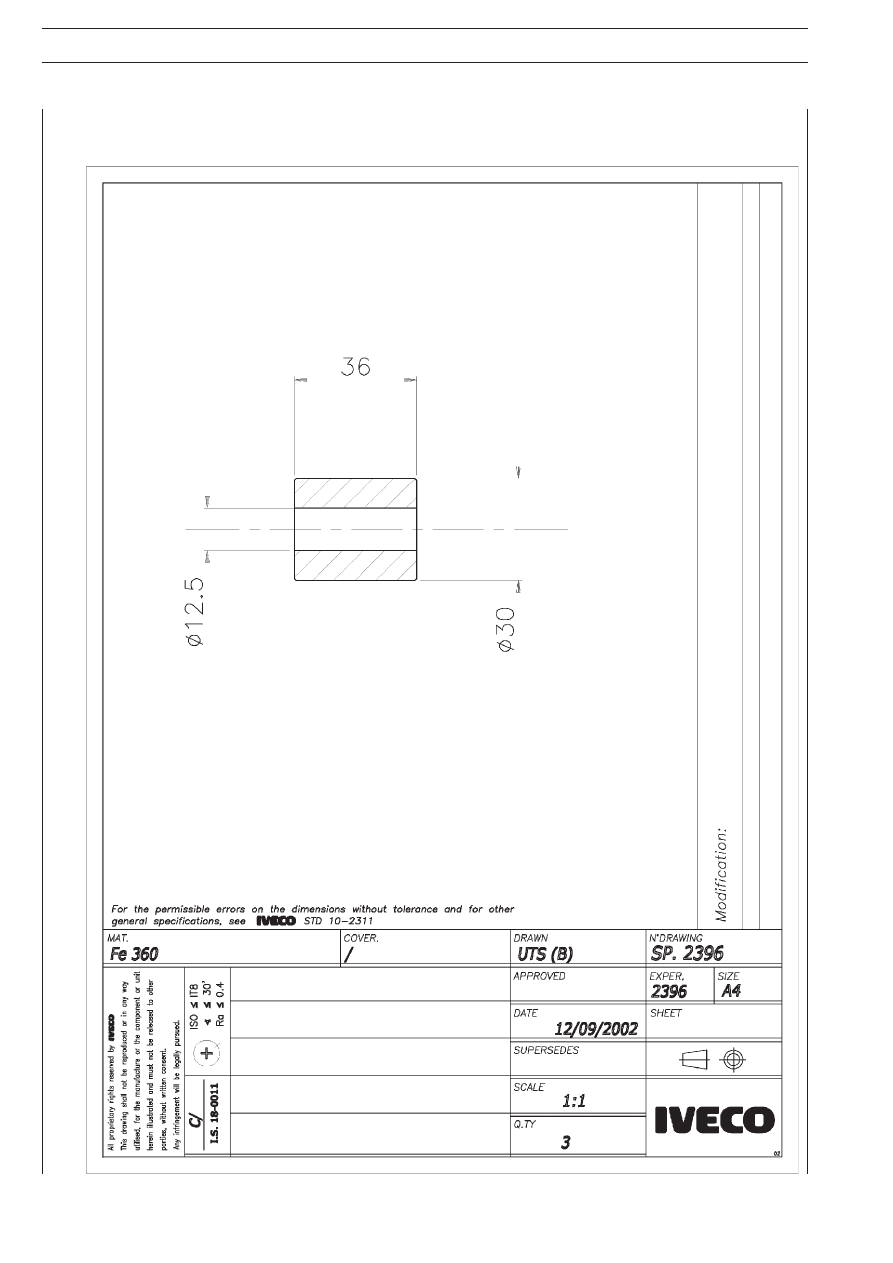

В этом разделе приведен чертеж приспособления (S.P. 2396), используемого при ремонте коробки передач. Приспособле%
ние может быть изготовлено на станции техобслуживания.

Комплект из 3х проставок для

установки КП на поворотный стенд

99322205 с кронштейном 99322225

КП EUROTRONIC 2

с тормозомзамедлителем INTARDER

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

1

РАЗДЕЛ 5
5342

Гидравлический тормоззамедлитель ZF

Стр.

РАСПОЛОЖЕНИЕ ТАБЛИЧКИ

С ИДЕНТИФИКАЦИОННЫМИ
ДАННЫМИ ГИДРАВЛИЧЕСКОГО
ТОРМОЗАЗАМЕДЛИТЕЛЯ . . . . . . . . . . . . . . . . . .

3

СВЕДЕНИЯ ОБЩЕГО ХАРАКТЕРА . . . . . . . . . . . . . . .

4

ПРИНЦИП РАБОТЫ . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

❑

Тормоззамедлитель включен . . . . . . . . . . . . . . .

5

❑

Тормоззамедлитель выключен . . . . . . . . . . . . . .

6

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ

ТОРМОЗАЗАМЕДЛИТЕЛЯ . . . . . . . . . . . . . . . . . .

7

СНЯТИЕ И УСТАНОВКА ТОРМОЗАЗАМЕДЛИТЕЛЯ

НА КП ZF S 151/181/221 O.D. . . . . . . . . . . . . .

8

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9

❑

Заправка маслом . . . . . . . . . . . . . . . . . . . . . . . . .

9

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

10

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . . . . . . . . . . . . . . . . . .

11

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ . . . . . . . . . . . . .

12

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

14

РЕМОНТ ГИДРАВЛИЧЕСКОГО

ТОРМОЗАЗАМЕДЛИТЕЛЯ . . . . . . . . . . . . . . . . . .

18

❑

Гидравлический аккумулятор . . . . . . . . . . . . . . .

18

❑

Разборка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18

❑

Сборка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18

❑

Разборка тормозазамедлителя . . . . . . . . . . . .

18

❑

Проверка технического состояния узлов
гидравлического тормозазамедлителя . . . . . .

23

❑

Сборка гидравлического
тормозазамедлителя . . . . . . . . . . . . . . . . . . . . . .

24

❑

Регулировка осевого люфта статора . . . . . . . .

29

2

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

ГИДРАВЛИЧЕСКИЙ ТОРМОЗЗАМЕДЛИТЕЛЬ ZF

3

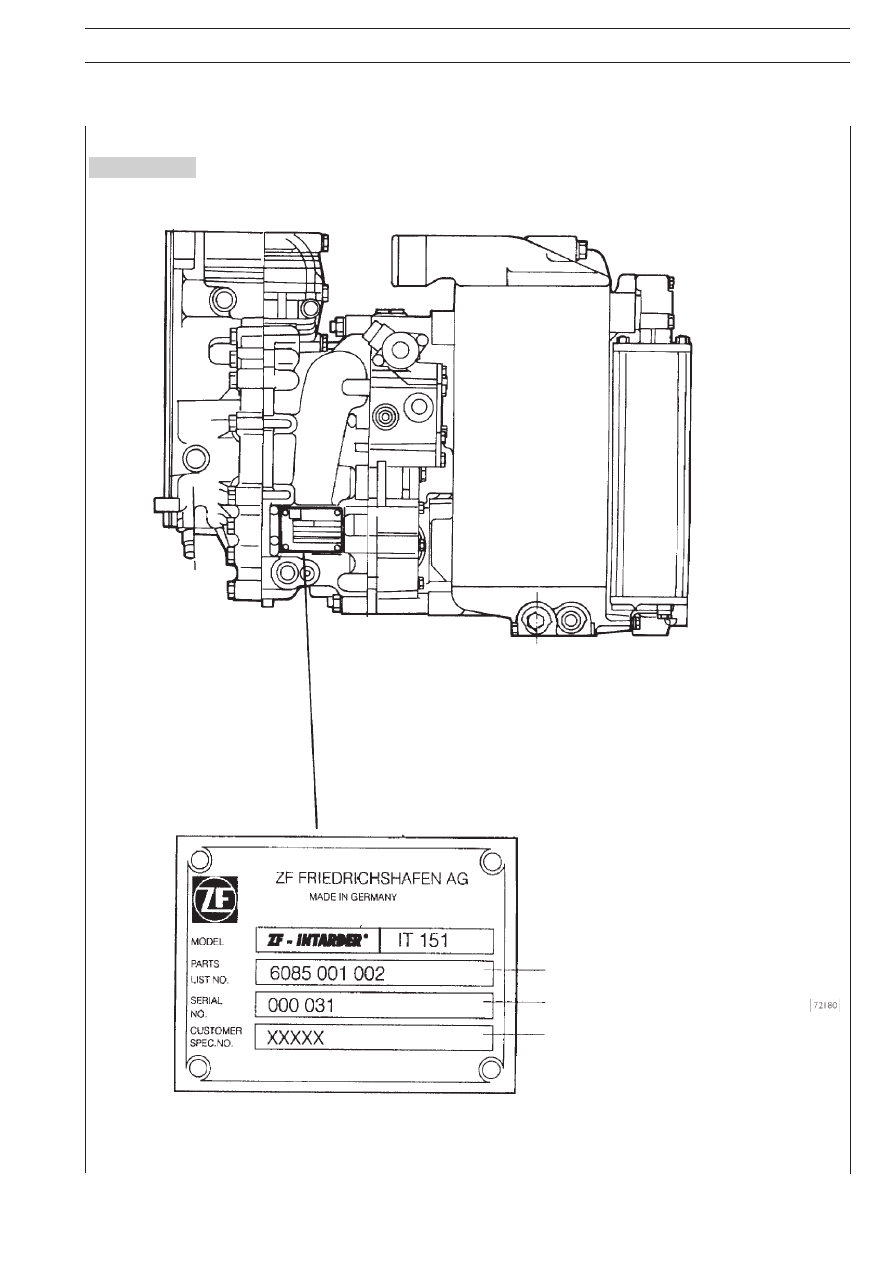

РАСПОЛОЖЕНИЕ ТАБЛИЧКИ С ИДЕНТИФИКАЦИОННЫМИ ДАННЫМИ
ГИДРАВЛИЧЕСКОГО ТОРМОЗАЗАМЕДЛИТЕЛЯ

Рисунок 1

Номер ведомости материалов ZF

Номер детали гидравлического
тормозазамедлителя

Номер по каталогу IVECO

При обращении за любой информацией, касающейся тормозазамедлителя, при ремонте или оформлении заказа на по
ставку запасных частей необходимо указывать приведенные выше данные.
