6

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 12

Рисунок 13

Рисунок 14

Рисунок 15

Рисунок 16

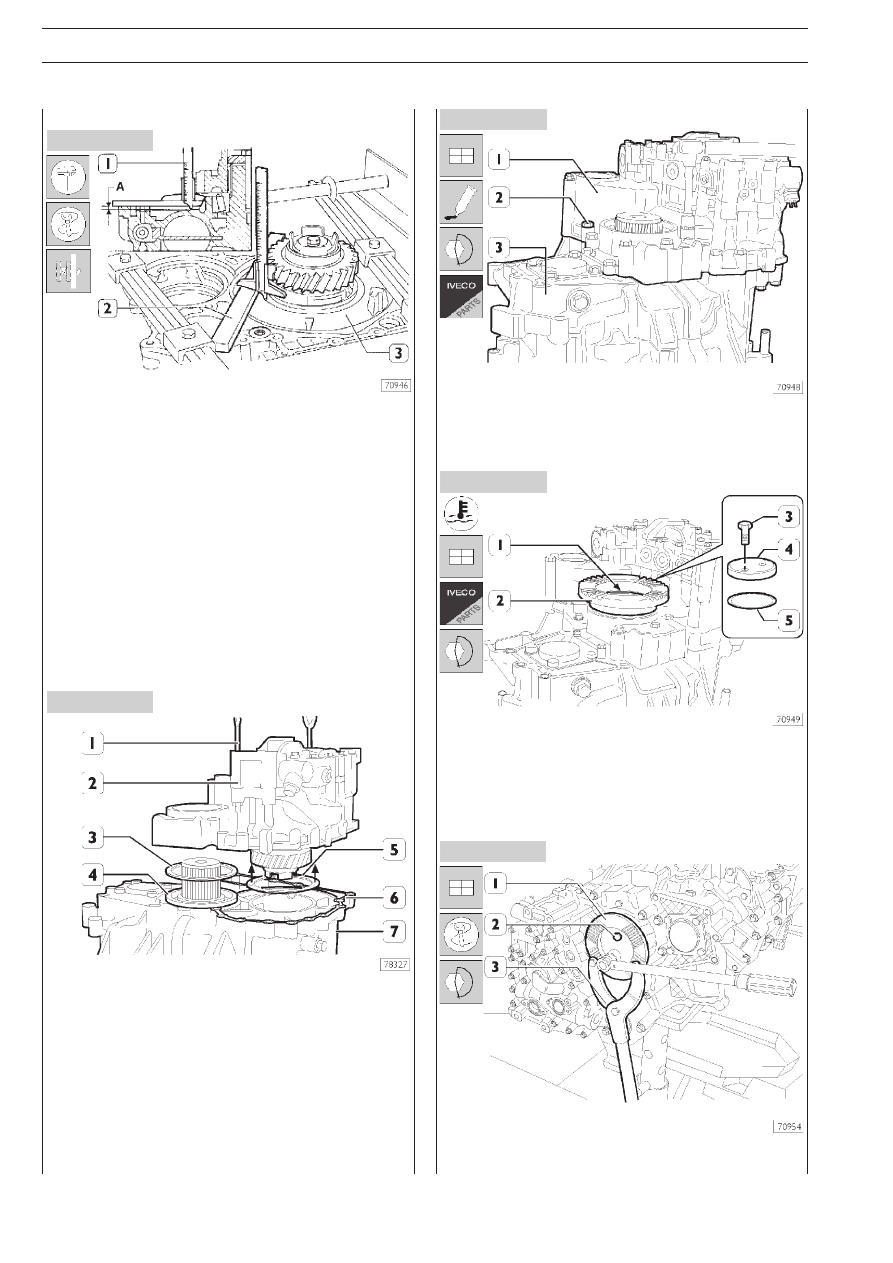

Регулировка осевого люфта ведомой шестерни
масляного насоса

Определите толщину S шайбы для регулировки осевого
люфта ведомой шестерни масляного насоса:
❑ С помощью глубиномера (1) и калиброванной линейки

(2) замерьте расстояние между контактной поверхно%
стью полукартера и опорной поверхностью ведомой
шестерни (3): размер A;

❑ измерьте толщину прокладки между тормозом%замед%

лителем и картером коробки передач: размер B.

Толщина S шайбы для регулировки осевого люфта ведомой
шестерни масляного насоса определяется по следующей
формуле:

S = A + B + C

❑

А и В = измеренные величины

❑

C

= 0,05 мм: преднатяг шайбы регулировки осево%

го люфта статора (–0,05%0,05 мм)

Заверните в картер гидравлического тормоза%замедлителя
(2) рым%болты 99370565 (1) и поднимите тормоз%замедли%
тель талью.
Установите регулировочные шайбы (3 и 5), толщина кото%
рых была определена в предыдущем измерении, на подшип%
ник (4) и в гнездо (указано стрелкой) ведомой шестерни
масляного насоса.
Установите на заднюю часть картера (6) новую прокладку.
Установите гидравлический тормоз%замедлитель (2) на зад%
нюю часть картера (7), следя, чтобы прокладка (6) была
правильно установлена.

Заверните болты (2) крепления гидравлического тормоза%
замедлителя (1) к задней части картера (3) и затяните их с
предписанным крутящим моментом.

Нагрейте фланец (2) до температуры около 80°C и на%
прессуйте его на водило планетарного редуктора (1).

Установите новую прокладку (5), диск (4), заверните болты
(3) и затяните их с предписанным крутящим моментом.

Рычагом 99370317 (3) удерживайте фланец (1) и затяните
болты крепления (2) с предписанным крутящим моментом.

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

7

Рисунок 17

Рисунок 18

Рисунок 19

Рисунок 20

Рисунок 21

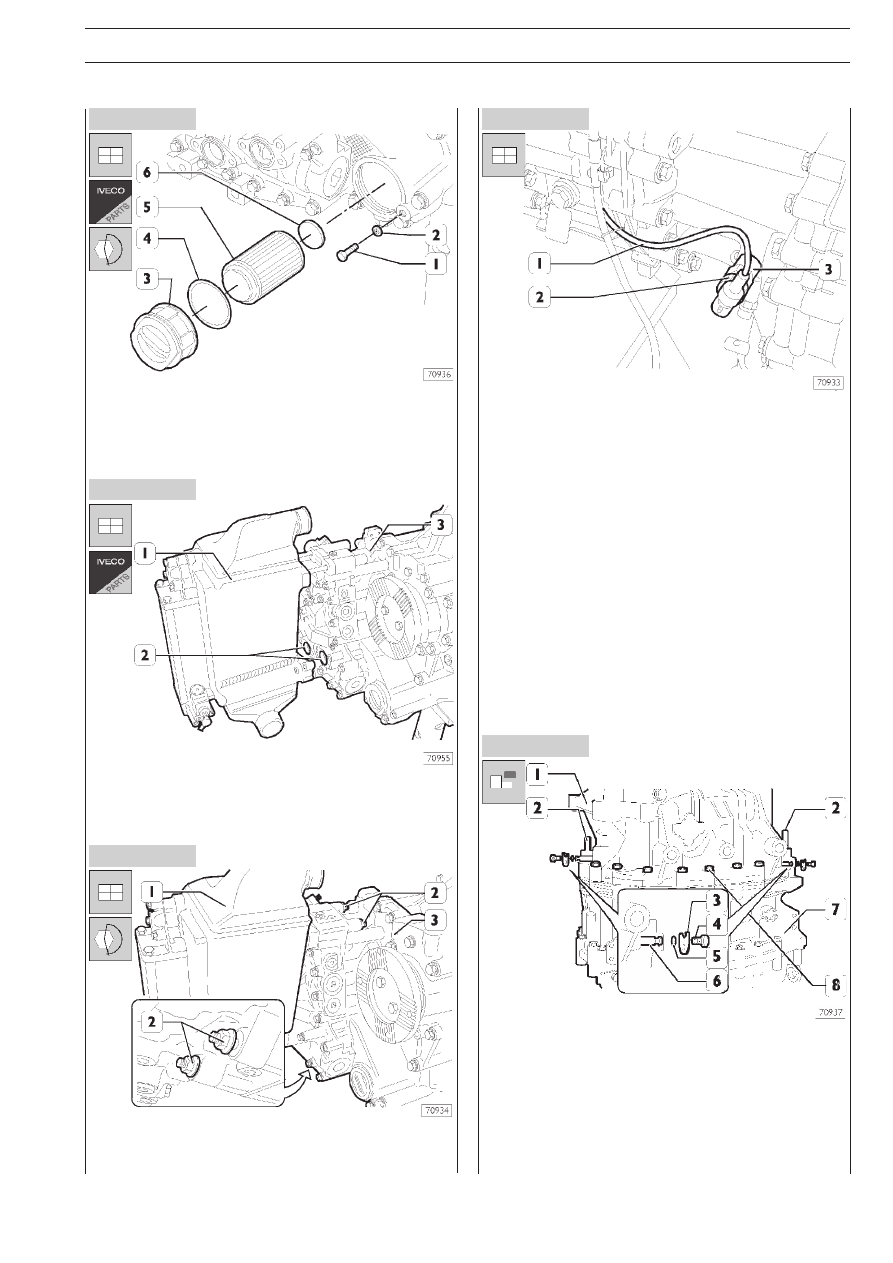

Установите магнит (6) на фильтр (5) и установите фильтр в
гидравлический тормоз%замедлитель. Заверните пробку (3)
с новой прокладкой (4).

Заверните болт крепления (1) с шайбой (2).

Установите на гидравлический тормоз%замедлитель (3) две
новые прокладки (2) и установите теплообменник (1) (если
предусмотрен).

Наверните четыре гайки (2) крепления теплообменника (1)
на гидравлический тормоз%замедлитель (3) и затяните их с
предписанным крутящим моментом.

Присоедините жгут проводов (1) к датчику частоты враще%
ния (3) и затяните кольцевую гайку (2).
Залейте в коробку установленный объем масла рекомендо%
ванного сорта.

Снятие задней части картера

Снимите гидравлический тормоз%замедлитель, как это опи%
сано в соответствующем разделе.

Отверните болты (4) крепления пластин (3), удерживающих
пальцы (6) шарниров вилки, и извлеките пальцы с уплотне%
ниями (5) из задней части картера (7).

Извлеките два центрирующих штифта (2) и отверните болты
(8).

8

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 22

Рисунок 23

Рисунок 24

Рисунок 25

Рисунок 26

Рисунок 27

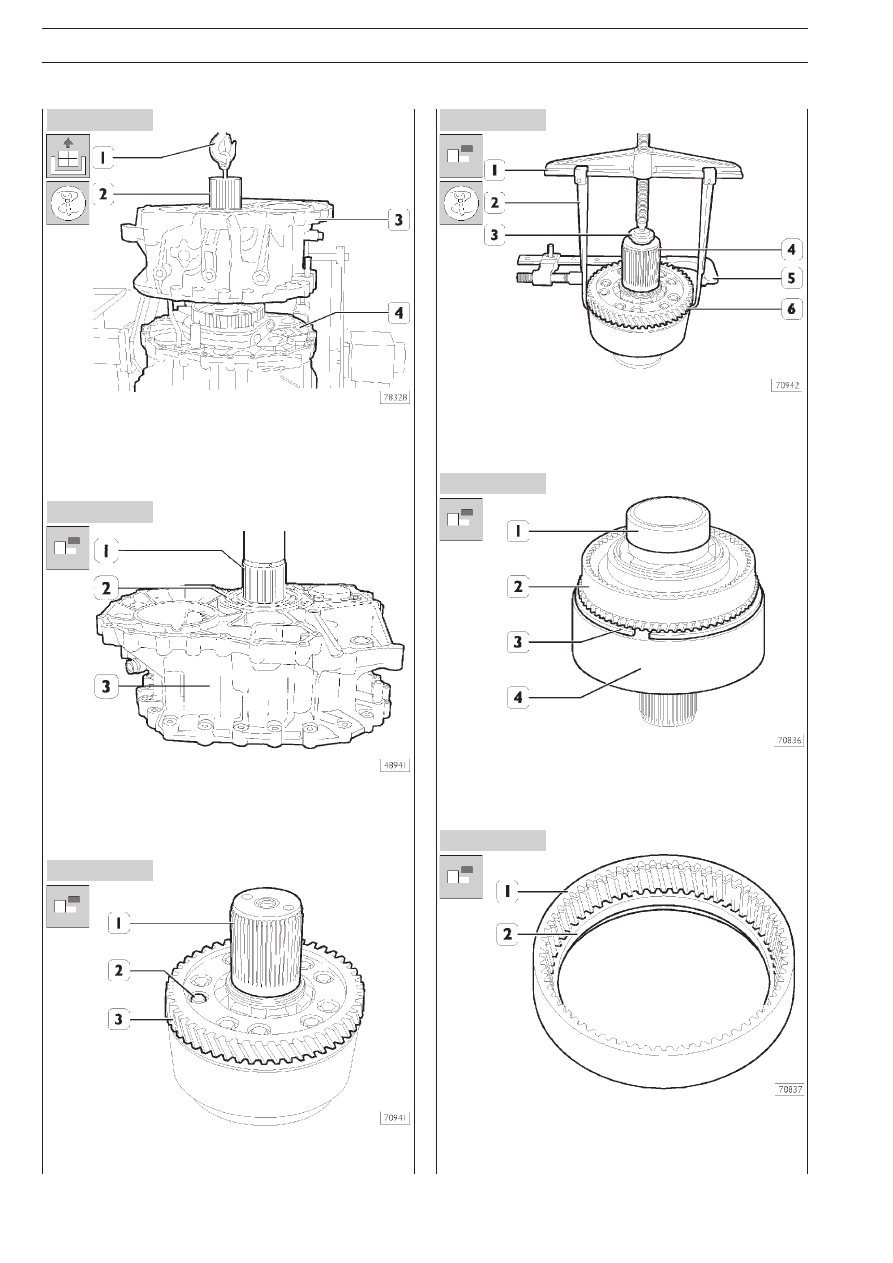

Заверните рым%болт 99366811 (1) в водило (2) планетар%
ного редуктора. С помощью троса и тали, снимите заднюю
часть картера (3) с центральной части картера (4).

Разборка планетарного редуктора

С помощью пресса извлеките вал планетарного редуктора
(1) из опорного шарикового подшипника (2). Переверните
заднюю часть картера (3) и извлеките шариковый подшип%
ник (2).

Отверните болты (2) крепления шестерни (3) к водилу пла%
нетарного редуктора (1).

Съемником, состоящим из траверсы 99341004 (1), лап
99341012 (2), упорного блока 99345056 (3) и струбцины
99341015 (5), снимите шестерню (6) с водила планетарно%
го редуктора (4).

Отверткой снимите пружинное стопорное кольцо (3), кре%
пящее кольцевую шестерню с внутренними зубьями (4)
к кольцевой шестерне с наружными зубьями (2) и извлеките
их из планетарного редуктора (1).

Извлеките зубчатый венец (2) из кольцевой шестерни с
внутренними зубьями (1).

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

9

Рисунок 28

Рисунок 29

Рисунок 30

Рисунок 31

Рисунок 32

Рисунок 33

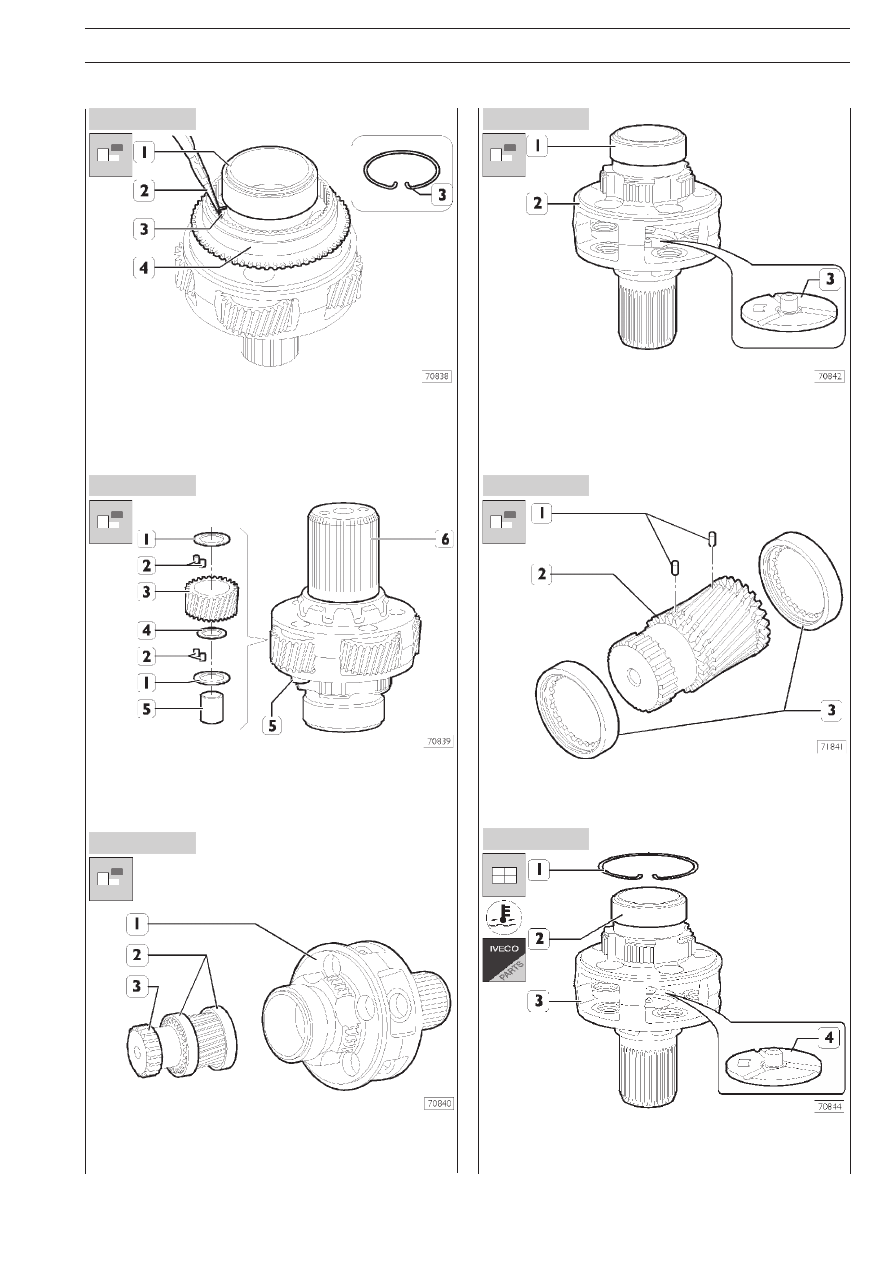

Щипцами (2) сожмите концы пружинного стопорного коль%
ца (3) и снимите соединительную муфту (4) с водила плане%
тарного редуктора (1).

С помощью бородка извлеките оси (5) из водила планетар%
ного редуктора (6). Снимите с водила планетарного редук%
тора (6) сателлиты (3) с роликами (2) и регулировочными
шайбами (1 и 4).

Извлеките из водила планетарного редуктора (1) зубчатый
вал (3) с зубчатыми кольцами (2).

Соответствующим съемником снимите с водила планетарного
редуктора (2) кольцо роликового подшипника (1). С помощью
бородка извлеките диск (3) из водила планетарного редукто%
ра (2).

Извлеките из зубчатого вала (2) один из штифтов (1) и сни%
мите с вала зубчатые кольца (3).

Сборка планетарного редуктора

Нагрейте внутреннее кольцо роликового подшипника (2) и
напрессуйте его на водило планетарного редуктора (3).
Установите стопорное кольцо (1). Установите диск (4).
