10

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

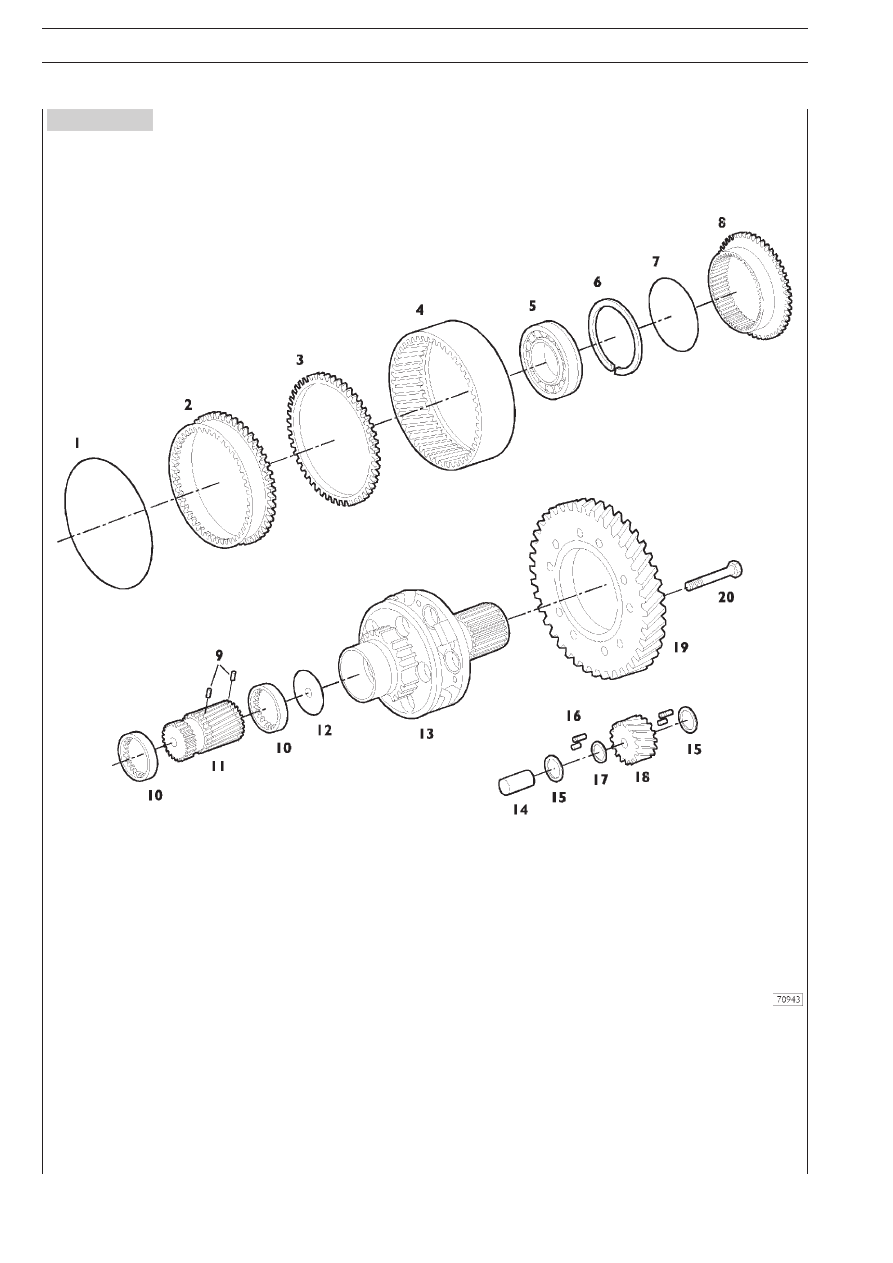

Рисунок 34

ДЕТАЛИ ПЛАНЕТАРНОГО РЕДУКТОРА

1. Стопорное кольцо — 2. Кольцевая шестерня с наружными зубьями — 3. Зубчатое кольцо — 4. Кольцевая шестерня с внут%

ренними зубьями — 5. Подшипник — 6. Стопорное кольцо — 7. Стопорное кольцо — 8. Соединительная муфта —

9. Штифты — 10. Зубчатое кольцо — 11. Зубчатый вал — 12. Диск — 13. Водило планетарного редуктора — 14. Ось —

15. Регулировочная шайба — 16. Ролики — 17. Регулировочная шайба — 18. Сателлит — 19. Шестерня — 20. Болт.

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

11

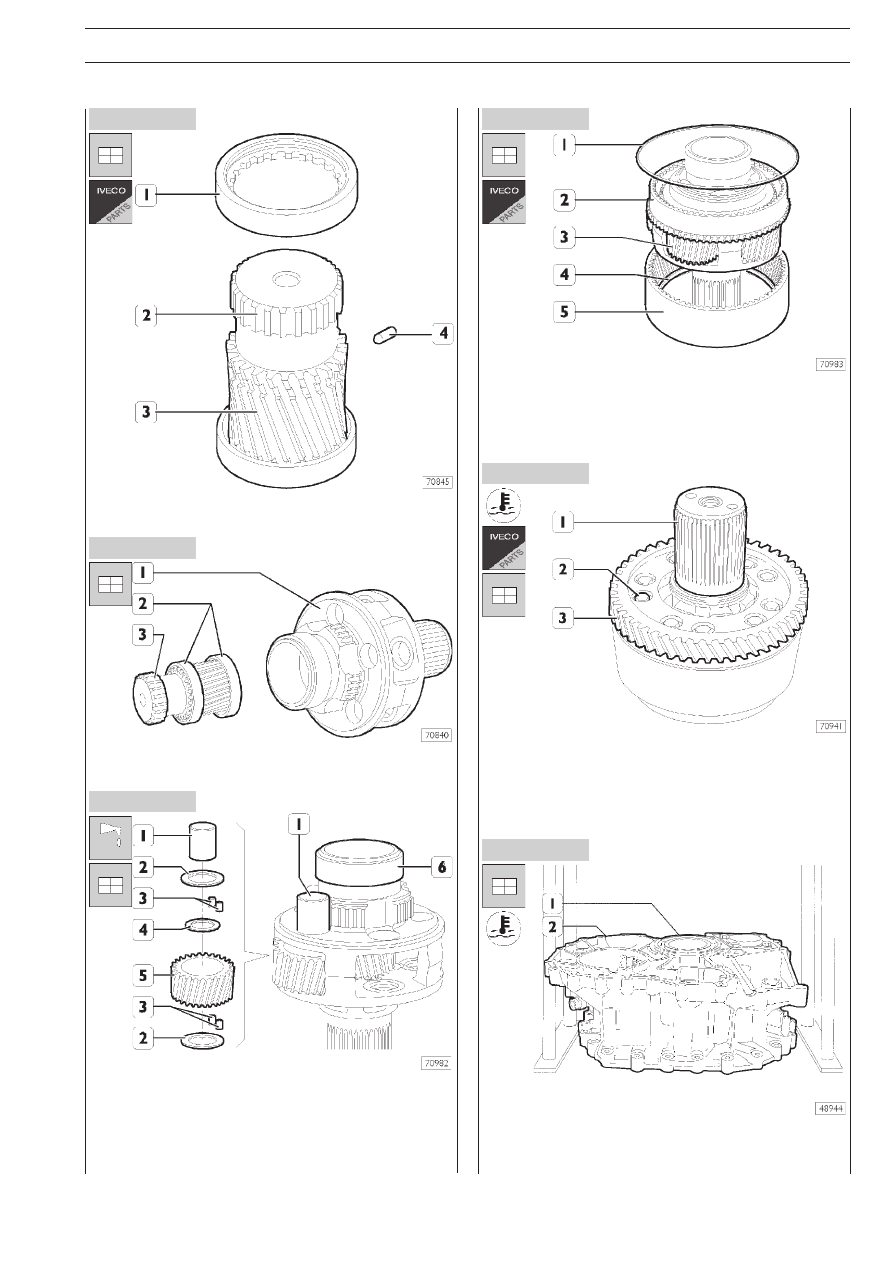

Рисунок 35

Рисунок 36

Рисунок 37

Рисунок 38

Рисунок 39

Рисунок 40

Установите кольца (1 и 3) на зубчатый вал (2) и вставьте
штифт (4).

Вставьте зубчатый вал (3) с кольцами (2) в водило плане%
тарного редуктора (1).

Смажьте внутреннюю поверхность сателлита (5) консистент%
ной смазкой и вставьте ролики (3) с соответствующими регу%
лировочными шайбами (2 и 4).

Установите сателлиты (5) на водило планетарного редуктора
(6) и зафиксируйте их осями (1).

Установите кольцевую шестерню с внутренними зубьями (5) в
сборе с зубчатым кольцом (4), а также кольцевую шестерню с
наружными зубьями (2) на водило планетарного редуктора
(3) и закрепите кольцевые шестерни стопорным кольцом (1).

Нагрейте шестерню (3) до температуры 120%130°C и на%
прессуйте ее на водило планетарного редуктора (1).

Затяните болты (2) с предписанным крутящим моментом.

Нагрейте гнездо подшипника (1) в задней части картера (2)
до температуры 90°C и установите подшипник.

12

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

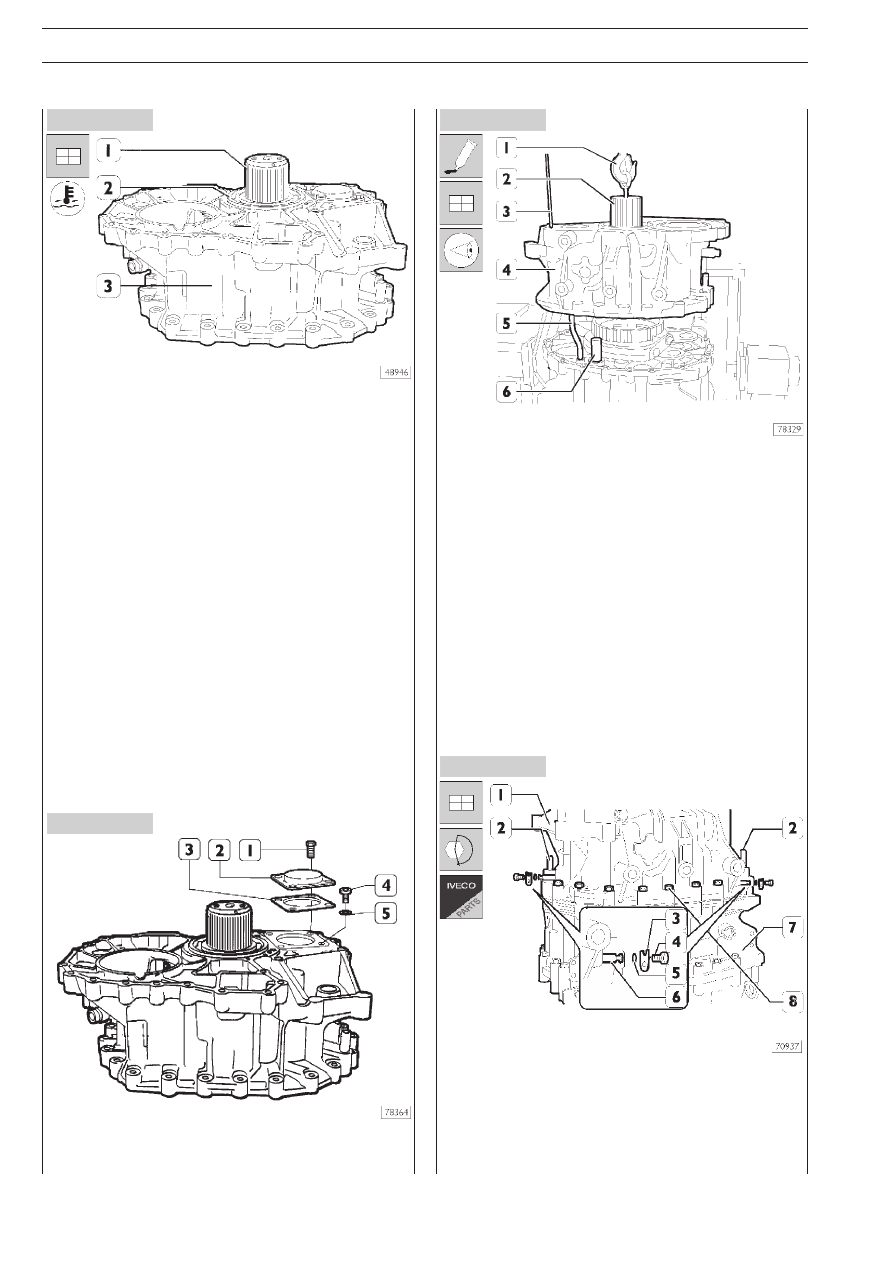

Установите водило планетарного редуктора (1) на соответ%
ствующую подставку. Нагрейте внутреннее кольцо подшип%
ника (2) до температуры 100°C и напрессуйте его в сборе
с задней частью картера (3) на водило планетарного ре%
дуктора (1).

Рисунок 41

Рисунок 42

Выверните болты (1) и снимите крышку (2) с прокладкой (3).
Заверните пробку (4) с шайбой (5).

Нанесите на посадочную поверхность центральной части
картера (7, рис. 44) герметик IVECO 1905685. Заверните
в вал (2, рис. 43) рым%болт 99366844 (1).

С помощью троса и тали приподнимите и расположите зад%
нюю часть картера (4) соосно центральной части картера
(7, рис. 44).

Вставьте в отверстие под болт (4, рис.42) и в трубку подачи
масла (5, рис. 43) штифт соответствующего диаметра (3),
чтобы при опускании задней части картера (4) трубка во%
шла в посадочное место.

Опустите заднюю часть картера (4), следя за тем, чтобы во%
дило планетарного редуктора, трубка подачи масла (5) и
шток (6) правильно вошли в посадочные места.

Рисунок 43

Рисунок 44

Заверните болты (8), не затягивая их; вставьте центрирую%
щие штифты (2) и затяните болты (8) с предписанным крутя%
щим моментом.

Установите пальцы шарниров вилки (6) с новыми манжета%
ми (5) и затяните болты (4) крепления фиксирующих пла%
стин (3) с предписанным крутящим моментом.

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

13

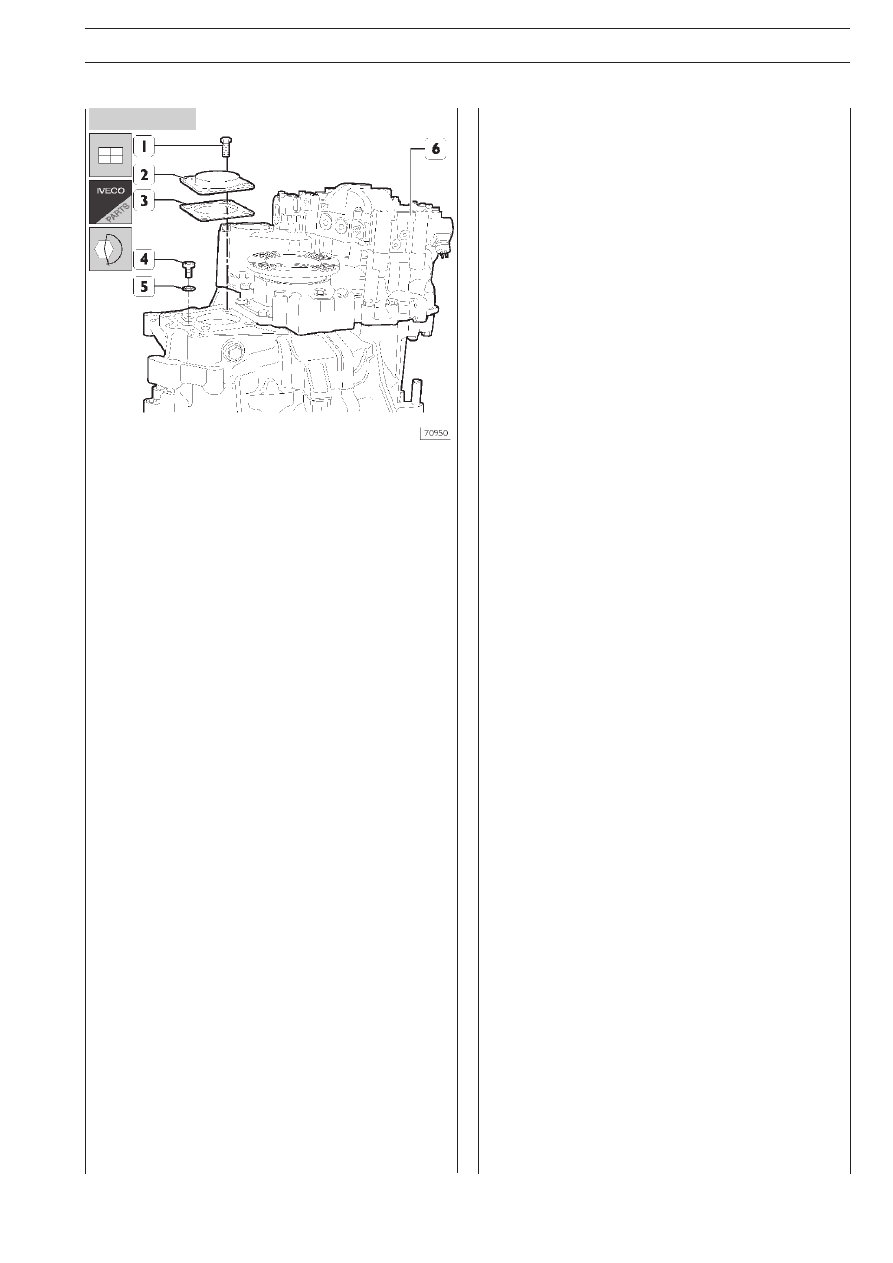

Рисунок 45

Заверните болт (4) с новой шайбой (5) и затяните его с
предписанным крутящим моментом.

Установите крышку (2) с новой прокладкой (3) и затяните
болты крепления (1) с предписанным крутящим моментом.

Установите гидравлический тормоз%замедлитель (6), как это
описано в соответствующем разделе.
