Iveco EURO TRAKKER CURSOR 13. Руководство - часть 75

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

45

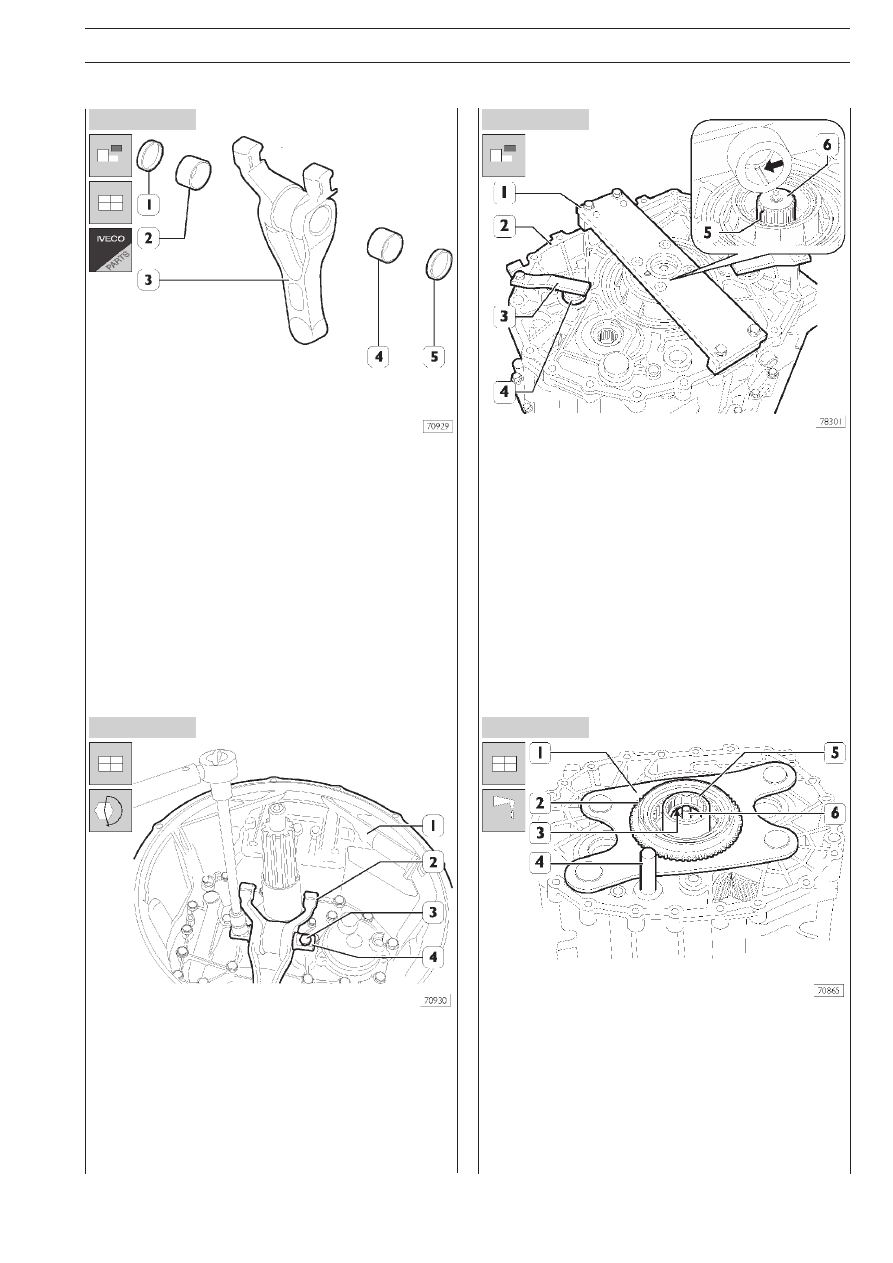

Рисунок 130

Рисунок 131

Рисунок 132

Рисунок 133

Вилка выключения сцепления

Для замены втулок (2 и 4) и манжет (1 и 5) вилки (3) испольb
зуется соответствующая оправка.

Вставьте в вилку (2) шарнирный палец (4) и затяните болты
(3), крепящие его к передней части картера (1), с предпиb
санным крутящим моментом.

Переверните КП.

Снимите с центральной части картера (2) пластину
99370153 (1) и скобы (3), удерживающие пальцы (4).

Установите: пластину (1) в сборе с соединительной муфтой
(2), регулировочное кольцо (3), соединительную муфту (5) и
шток (4) привода планетарного редуктора.

Завершите сборку коробки передач, установив заднюю
часть картера и привод переключения передач, как это опиb
сано в соответствующих разделах.

По завершении сборки залейте в коробку передач предпиb
санное количество масла указанного сорта.

46

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

47

КОРОБКА ПЕРЕДАЧ

EUROTRONIC 16 AS 2601 O.D.

С ГИДРАВЛИЧЕСКИМ

ТОРМОЗОМSЗАМЕДЛИТЕЛЕМ

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 O.D. С ГИДРАВЛИЧЕСКИМ ТОРМОЗОМ%ЗАМЕДЛИТЕЛЕМ

1

Коробка передач:
EuroTronic 16 AS 2601 O.D.
с гидравлическим тормозом&замедлителем

Стр.

❑

EuroTronic Automated 16 AS 2601 О.D.
с гидравлическим тормозом%замедлителем . .

3

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

3

РЕМОНТ КП . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4

❑

Снятие гидравлического
тормоза%замедлителя . . . . . . . . . . . . . . . . . . . . . .

4

❑

Установка гидравлического
тормоза%замедлителя . . . . . . . . . . . . . . . . . . . . . .

5

❑

Регулировка осевого люфта подшипника
планетарного редуктора . . . . . . . . . . . . . . . . . . .

5

❑

Регулировка осевого люфта ведомой
шестерни масляного насоса . . . . . . . . . . . . . . .

6

❑

Снятие задней части картера . . . . . . . . . . . . . .

7

❑

Разборка планетарного редуктора . . . . . . . . .

8

❑

Сборка планетарного редуктора . . . . . . . . . . .

9

ИНСТРУМЕНТ, ИЗГОТАВЛИВАЕМЫЙ

САМОСТОЯТЕЛЬНО . . . . . . . . . . . . . . . . . . . . . . .

14
