КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

37

Рисунок 99

Рисунок 100

Рисунок 101

Рисунок 102

Рисунок 103

Вторичные валы
Разборка — Сборка

Снимите внутренние кольца (1 и 3) роликовых подшипников
вторичного вала (2), воспользовавшись съемником
99347100 (4), захватами 993471132 (6) и упорным блоb
ком 99345057 (5).

Для того чтобы установить кольца (1 и 3) на вал (2), их слеb
дует предварительно нагреть до температуры 120°C.

Сборка центральной части картера

Нагрейте гнездо (3) цилиндрического роликового подшипb
ника (1) до температуры около 90°C, установите подшипb
ник в центральный картер и закрепите его стопорным кольb
цом (2).

Если центрирующие штифты (4) извлекались, то перед их усb
тановкой нагрейте гнезда в картере до температуры около
90°C.

Установите пластину 99370153 (2) на центральную часть
картера (1).

Действуя изнутри картера (1), нагрейте гнезда колец подb
шипников вторичного вала (4) до температуры около 90°C.
Установите кольца (4) при помощи оправки 99370092 (3) и
рукоятки 99370007 (2).

Установите в центральную часть картера шестерни заднего
хода (1) в сборе с роликовыми подшипниками (2).

38

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 104

Рисунок 105

Рисунок 106

Рисунок 107

Рисунок 108

Установите вилки в сборе (1) на первичный вал (2), убедивb
шись, что вилки должным образом совмещены с соответстb
вующим соединительными муфтами.

Установите вилки включения делителя (1), совместив ползуb
ны (2) с зубчатой соединительной муфтой (3).

Установите приспособление 99360527 (1) на ведущий вал
(8) и на штоки (2 и 3). Установите детали (5b6b7) приспоb
собления 99360526 (4) на ведущий вал (8).

Зацепите приспособление 99360526 (1) талью и установиb
те первичный вал в сборе (5) в коробку передач, убедивb
шись, что вал (5) и штоки (3 и 4) вошли в свои посадочные
места.

Снимите приспособления 99360526 (1) и 99360527 (2).

Установите промежуточные валы (1 и 3) так, чтобы при соb
единении с первичным валом (2) метки на них были совмеb
щены. Метки должны быть видны через прорези (указаны
стрелками) в задающем колесе (4).

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

39

Рисунок 110

Рисунок 109

Рисунок 111

Для выполнения следующих операций коробку пеb
редач следует расположить, как изображено
на рис. 111, чтобы предотвратить выпадение шесb
терен заднего хода.

Вставьте пальцы (3) в центральную часть картера (4) и в
шестерни заднего хода (1, рис. 103), закрепив их на картеb
ре (4) скобами (2) пластины 99370153 и болтами (1).

Если передачи не включены, валы должны вращатьb
ся свободно, если валы не вращаются свободно,
значит метки (рис. 108) не совмещены.

Установите трубки (1 и 2) подачи масла.

ДЕТАЛИ ЦЕНТРАЛЬНОГО КАРТЕРА

* Только для КП 16 AS 2601.

40

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 112

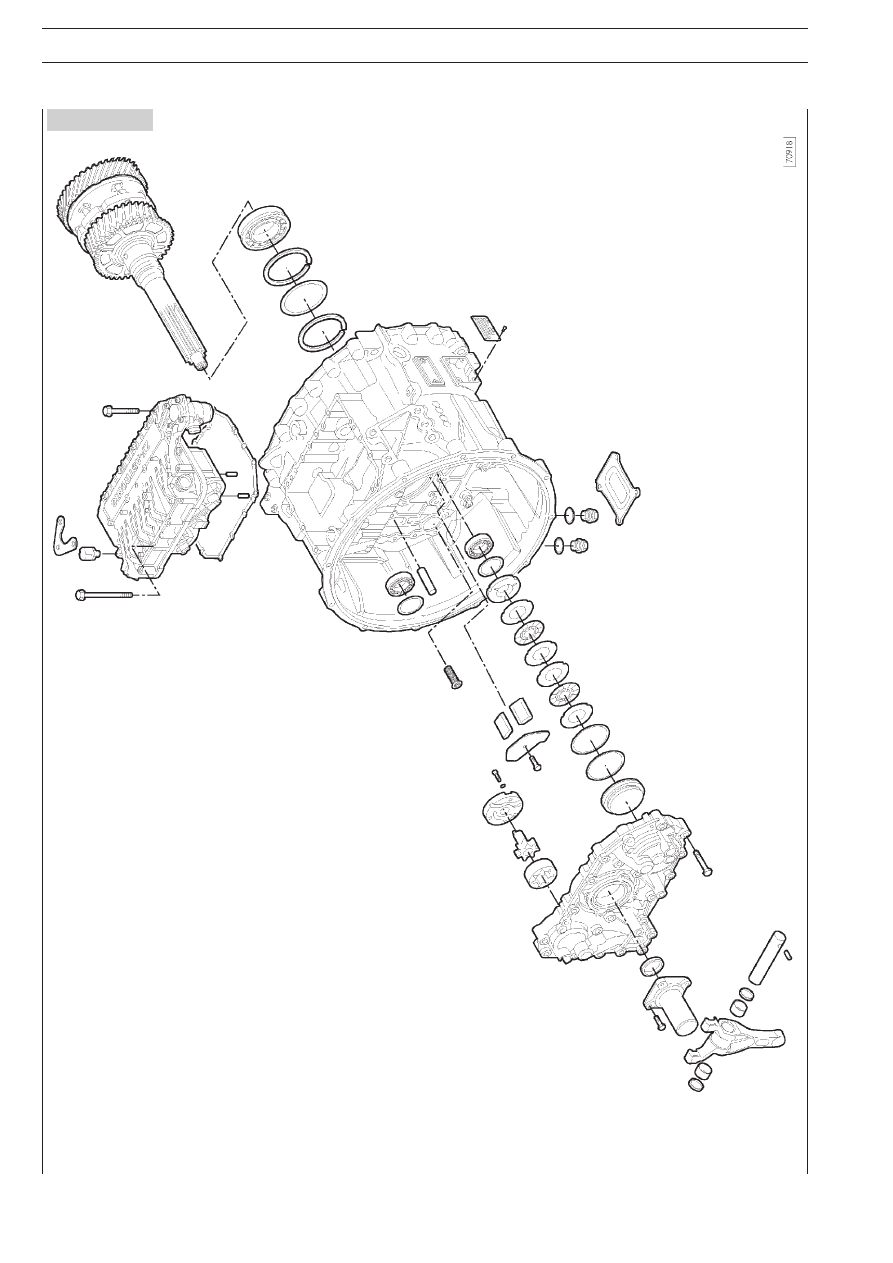

Установка передней части картера

ДЕТ

АЛИ ПЕРЕДНЕЙ ЧАСТИ КАРТЕР

А
