Рисунок 69

Рисунок 70

Рисунок 71

Рисунок 72

При необходимости снимите стопорные кольца (1) с шестеb
рен (7b10b14b17, рис. 68) и извлеките зубчатое кольцо (2).

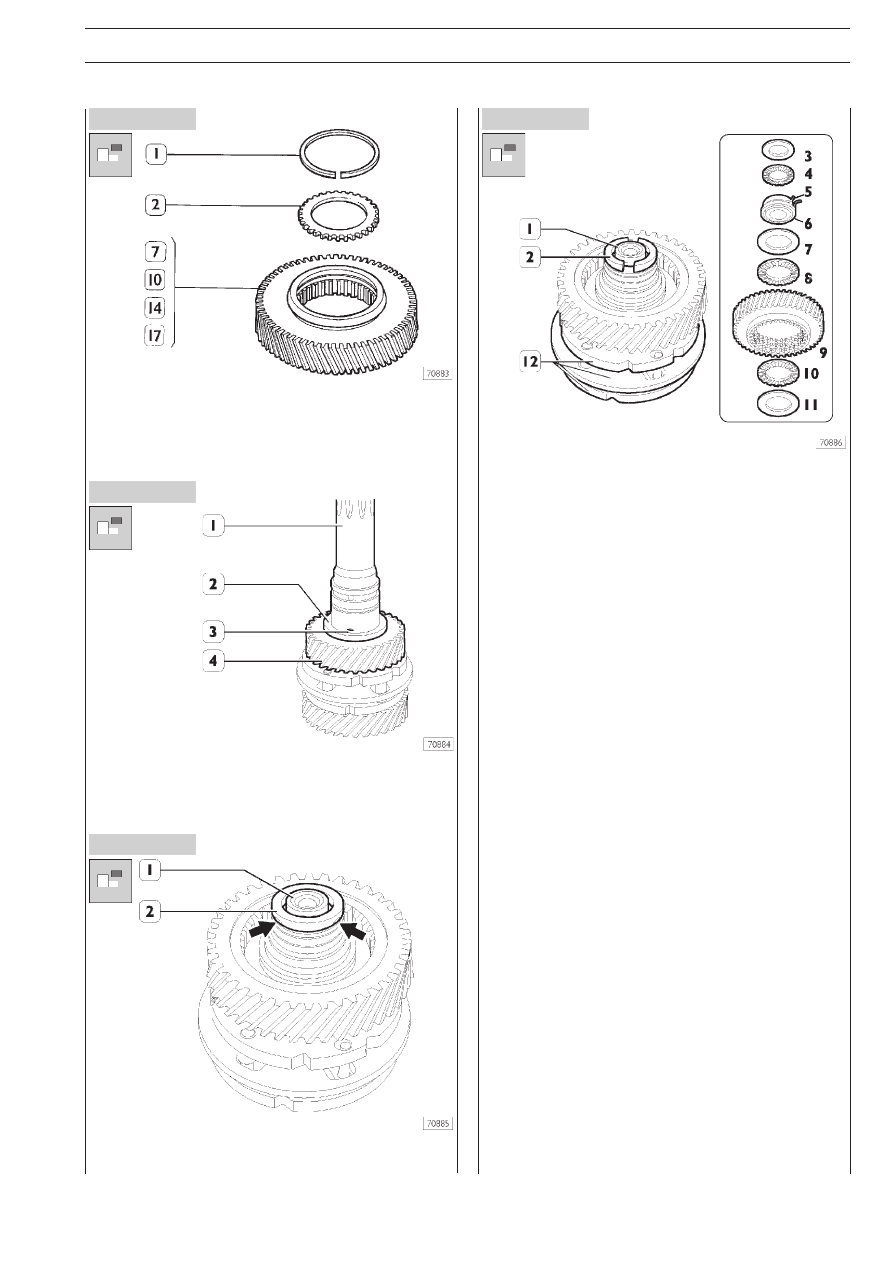

Разборка ведущего вала

Снимите с ведущего вала (1) кольцо (2), шпонку (3) и шесb
терню (4).

Переверните ведущий вал (1), разогните кернение (указаb
но стрелкой) предохранительной крышки (2) и снимите ее.

Снимите с ведущего вала (1) полукольца (2) и извлеките из
него:
❑ упорную шайбу (3);
❑ упорный подшипник (4);
❑ втулку (6) со стопорным кольцом (5);
❑ упорную шайбу (7);
❑ упорный подшипник (8);
❑ шестерню (9);
❑ упорный подшипник (8);
❑ упорную шайбу (11);
❑ синхронизатор в сборе (12).

30

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 73

Рисунок 75

При необходимости снимите стопорные кольца (1 и 3) с
шестерни (4) и извлеките зубчатое кольцо (2).

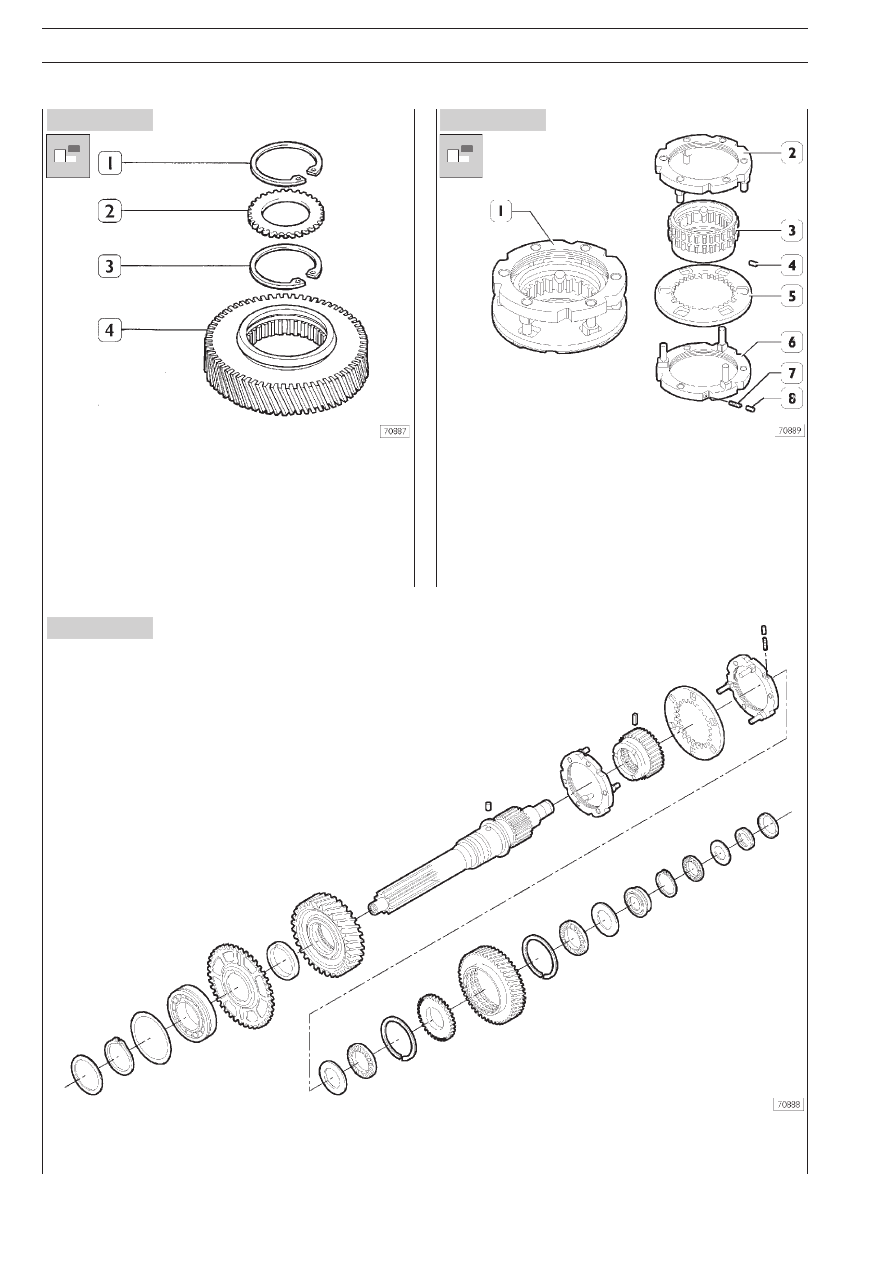

Разборка синхронизатора делителя

Установите синхронизатор (1) на верстак, накрыв его тряпb
кой, чтобы при разборке не потерялись штифты (8) и пружиb
ны (7).

Удерживая кольцо синхронизатора (6), приподнимите кольb
цо синхронизатора (2); при этом освободятся зубчатое
кольцо (5), три фиксатора (7) и три штифта (8).

Извлеките шпонку (4) и зубчатую муфту (3) из зубчатого
кольца (5).

ДЕТАЛИ ВЕДУЩЕГО ВАЛА

Рисунок 74

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

31

Рисунок 76

Рисунок 77

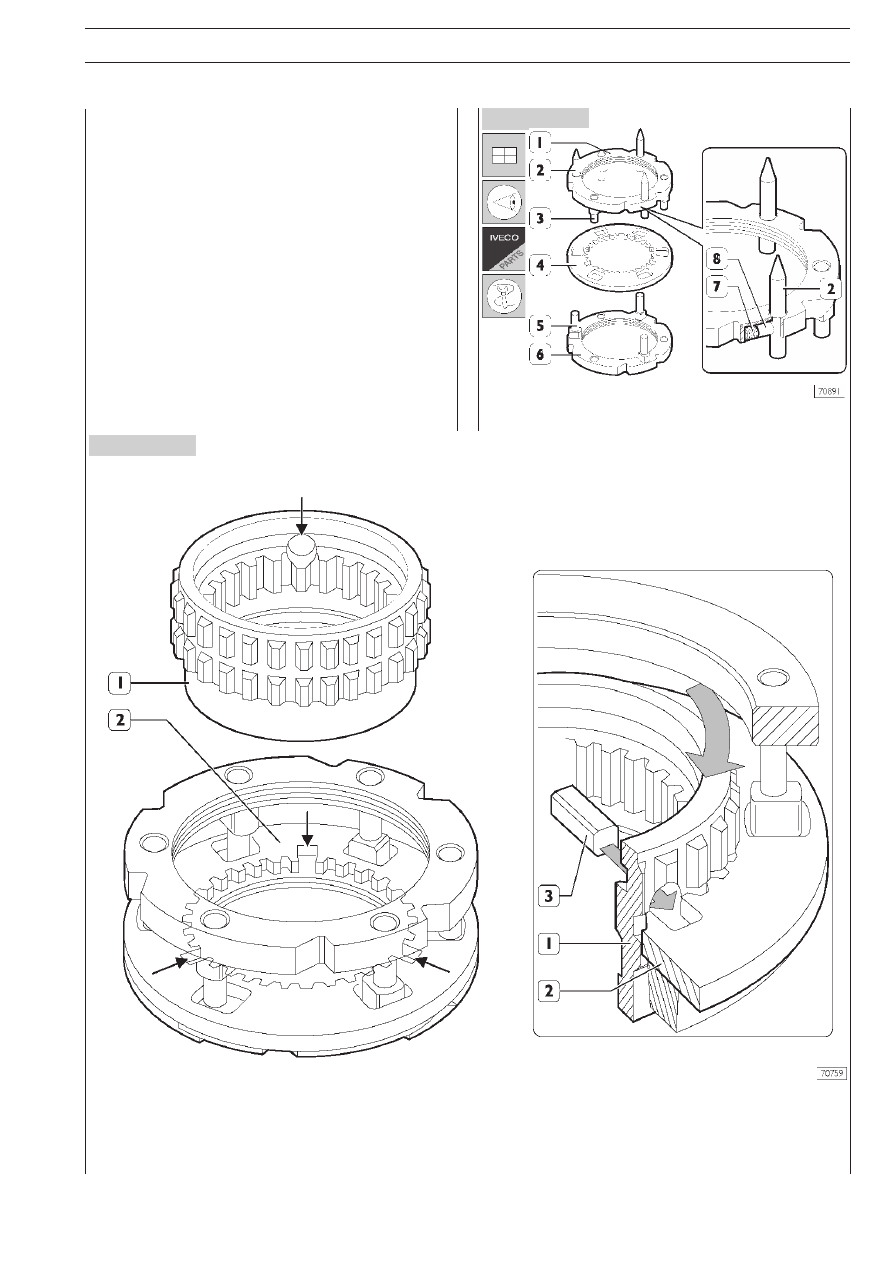

Сборка синхронизатора делителя

Вставьте три пружины (7) и три штифта (8) в кольцо синхроb
низатора (1) и удерживайте их в гнездах центрирующими
штифтами 99370499 (2).

Установите зубчатое кольцо (4) на кольцо синхронизатора
(6). Установите кольцо синхронизатора (1) на зубчатое
кольцо (4) и на кольцо синхронизатора (6) так, чтобы ценb
трирующие штифты 99370499 (2) встали на штифты (5)
кольца синхронизатора (6). Равномерно нажмите на кольцо
синхронизатора (2), чтобы детали синхронизатора соедиb
нились. Извлеките центрирующие штифты (2).

Вставьте зубчатую муфту (1) в зубчатое кольцо (2) так, чтобы зубья кольца (2) попали на дорожку между рядами зубьев муфb
ты и не мешали кольцу вращаться.

Поверните втулку (1) так, чтобы отверстие в ней совпало с одним из трех пазов (указаны стрелкой) зубчатого кольца (1).

Вставьте шпонку (3), как указано на рисунке.

32

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 78

Рисунок 79

Рисунок 80

Рисунок 81

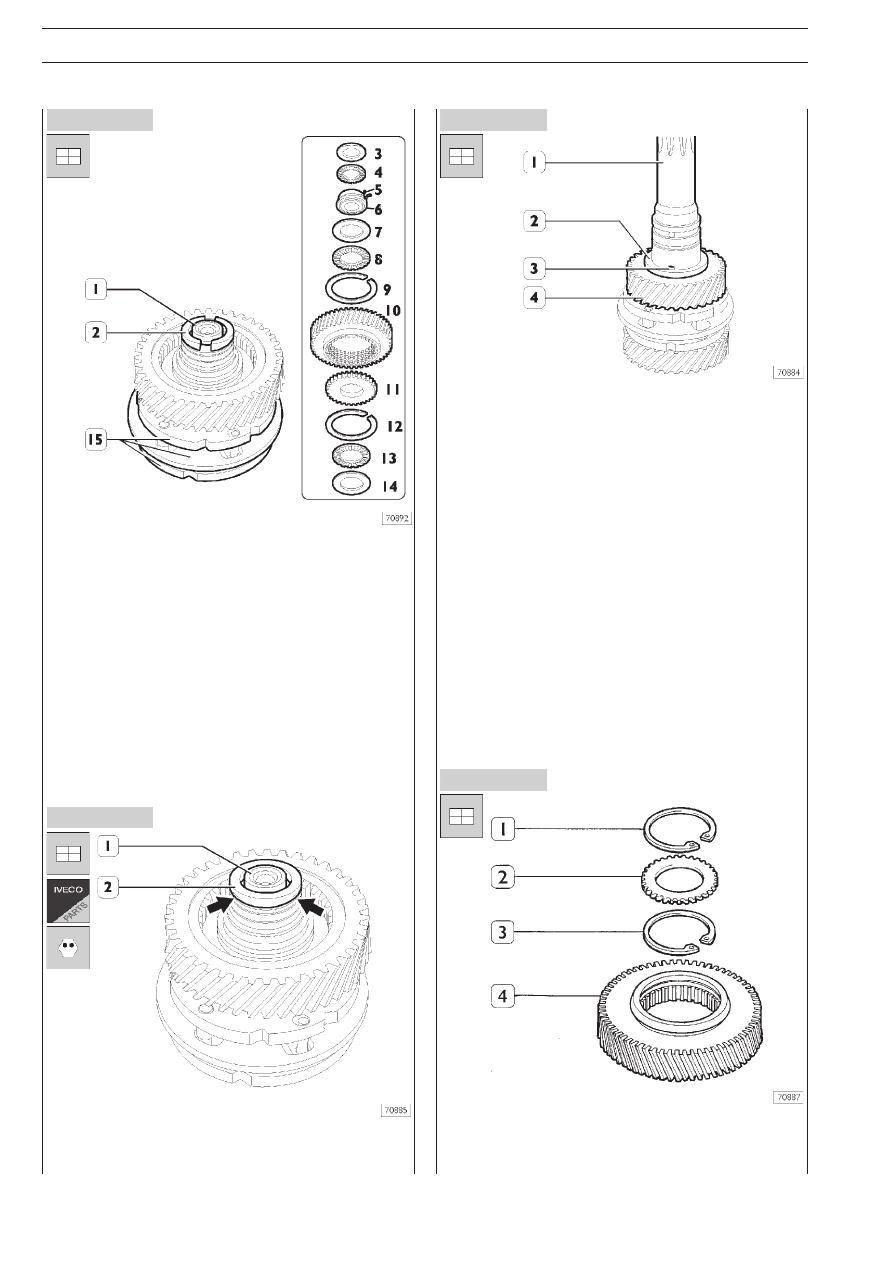

Сборка первичного вала

На ведущий вал (1) установите:
❑ синхронизатор в сборе (15);

❑ упорную шайбу (14);

❑ упорный подшипник (13);

❑ шестерню (10) в сборе со стопорными кольцами

(9 и 12) и зубчатым кольцом (11);

❑ упорный подшипник (8);

❑ упорную шайбу (7);

❑ втулку (6) со стопорным кольцом (5);

❑ упорный подшипник (4);

❑ упорную шайбу (3);

Установите новую предохранительную крышку (2) и накерb
ните ее (см. стрелку) в трехbчетырех равноудаленных точb
ках. Переверните ведущий вал (1).

На ведущий вал (1) установите: шестерню (4), шпонку (3) и
упорную шайбу (2).

Сборка ведущего вала

В шестерни (4) установите шестерни заднего хода, шестерb
ни 1bй, 2bй и 3bй передач и зубчатые кольца (2) и закрепите
их стопорными кольцами (1 и 3).
