Установите на первичный вал (6) соединительную муфту (7)
в сборе со стопорным кольцом (5).
Установите на центральную часть картера (4) два калиброb
ванных бруска (2) и установите на них калиброванную лиb
нейку (1).

Следует использовать те же калиброванные бруb
ски и линейку, которые были использованы в преb
дыдущем измерении.

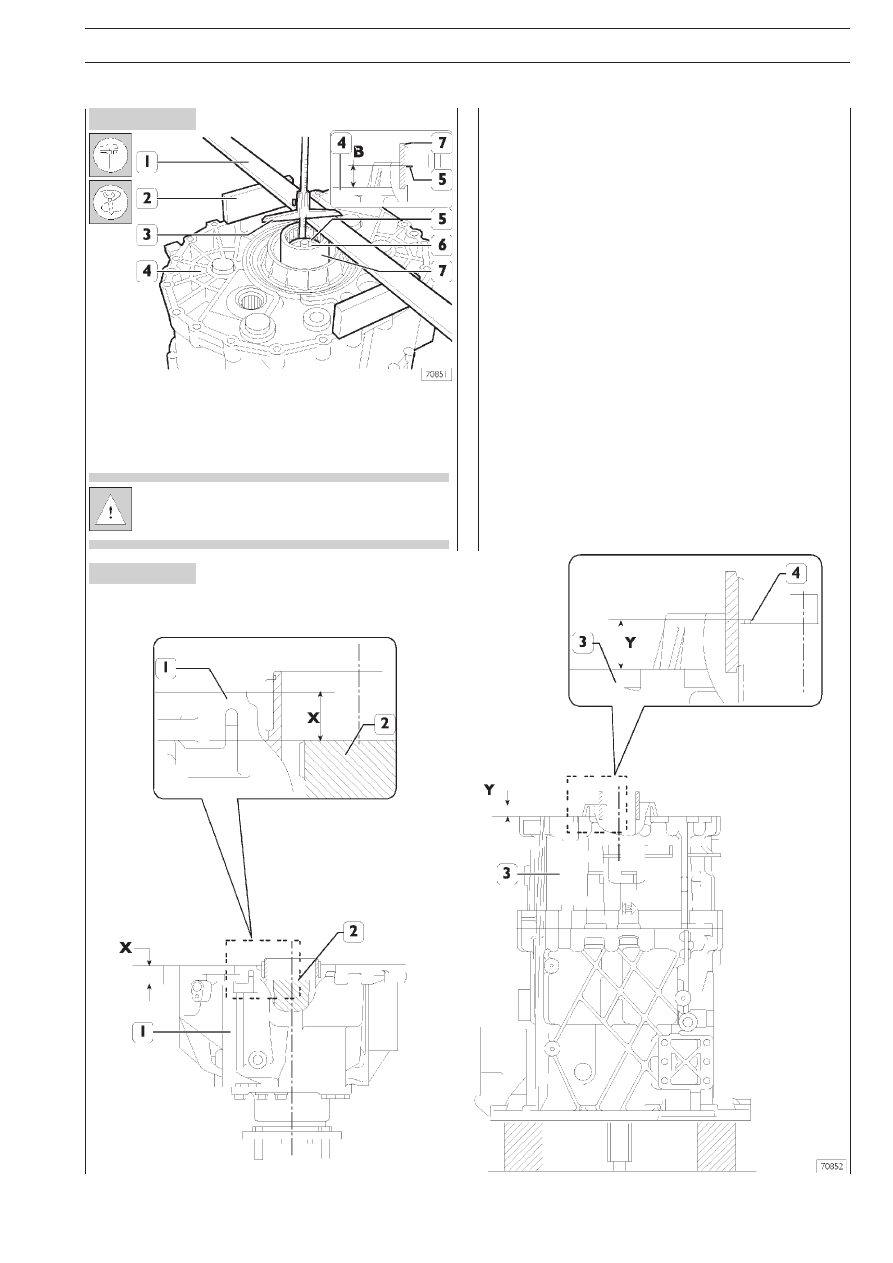

Глубиномером (3) измерьте расстояние между верхним
краем стопорного кольца (5) и верхним краем калиброванb
ной линейки, размер В.

Толщина S регулировочной шайбы, ограничивающей осеb
вой люфт первичного вала, определяется по следующей
формуле:

S = (A – В) – 2

Для справки на рис. 39 приведены размеры, получающиеся
при вычитании толщины калиброванных брусков и линейки:

❑ При вычитании из размера А получается размер Х, соb

ответствующий расстоянию между торцом водила плаb
нетарного редуктора (2) и посадочной поверхностью
задней части картера (1).

❑ При вычитании из размера B получается размер Y, соb

ответствующий расстоянию между стопорным кольцом
(4) и посадочной поверхностью центральной части карb
тера (3).

22

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 39

Рисунок 40

Рисунок 41

Рисунок 42

Рисунок 43

Установите регулировочную шайбу (2), толщина которой
была определена в предыдущем измерении, на первичный
вал (5). Установите соединительную муфту (1) и трубку (4).

Установите пластину (6) в сборе с соединительной муфтой
(3).

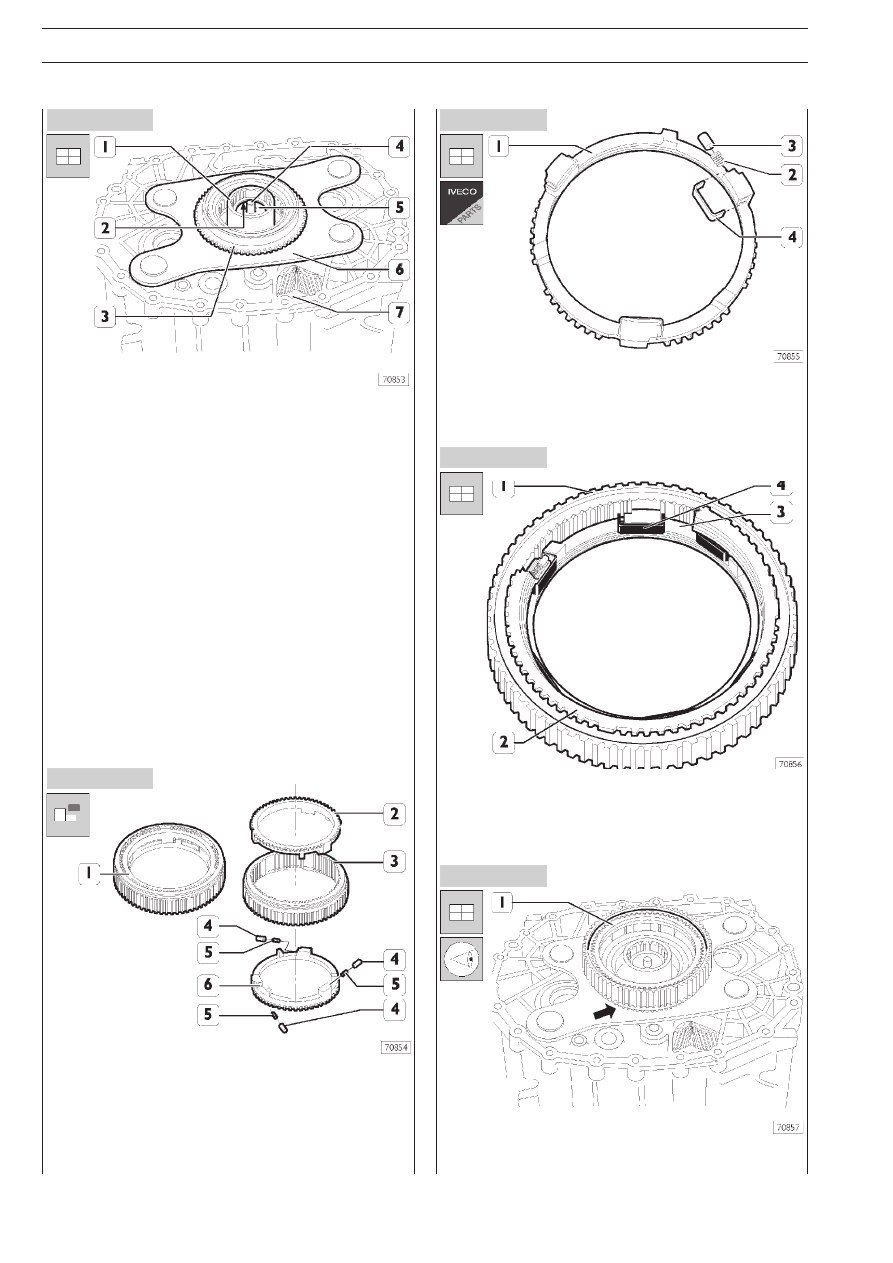

Синхронизаторы планетарного редуктора
(для включения нормальных или пониженных
передач)

Разборка

1. Синхронизатор в сборе — 2. Кольцо синхронизатора —

3. Скользящая муфта — 4. Фиксатор — 5. Пружина —

6. Кольцо синхронизатора.

Накройте синхронизатор (1) тряпкой, чтобы при разборке
пружины (5) и фиксаторы (4) не выпали из гнезд и не потеb
рялись.

Вставьте пружины (2) и фиксаторы (3) в гнезда колец синb
хронизатора (1) и зафиксируйте их приспособлением
99370172 (4).

Установите кольцо синхронизатора (2) на кольце синхрониb
затора (3) таким образом, чтобы на них можно было устаb
новить скользящую муфту (1). По завершении сборки сниb
мите приспособления 99370172 (4).

Установите синхронизатор в сборе (1) в соединительную
муфту (3, рис. 39) кольцевой проточкой (см. стрелку) вниз.

Сборка

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

23

Рисунок 47

Рисунок 44

Рисунок 45

Рисунок 46

Рисунок 48

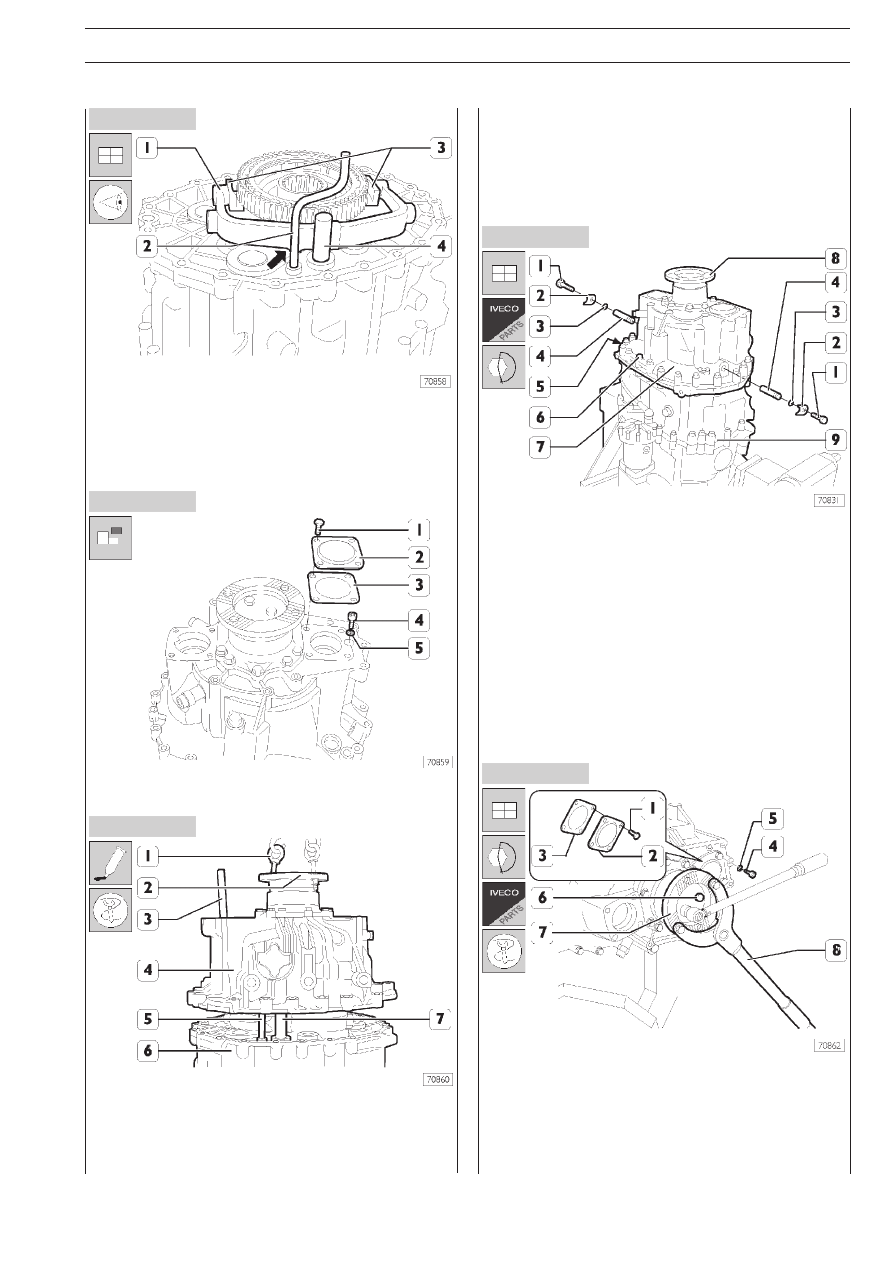

Установите вилку (1) с ползунами (3), чтобы выступы были
направлены, как изображено на рисунке (направление укаb
зано стрелкой).

Установите шток (4) и соедините его с вилкой (1). Установиb
те трубку (2) подачи масла.

Отверните болты (1) и снимите крышку (2) с прокладкой (3).
Отверните болт (4) с шайбой (5).

Нанесите на посадочную поверхность центральной части
картера (6) герметик IVECO 1905685. Заверните во фланец
(2) рымbболты 99368811 (1). С помощью тросов и тали устаb
новите заднюю часть картера (4) соосно центральной части
картера (6).

Вставьте в отверстие под болт (4, рис. 45) и в трубку подачи
масла (5) штифт соответствующего диаметра (3), чтобы при
опускании задней части картера (4) ввести трубку в посадочb
ное гнездо. Опустите заднюю часть картера (4), следя, чтобы
водило планетарного редуктора, трубка подачи масла (5) и
шток (7) правильно вошли в посадочные места.

Заверните болты (6), не затягивая их; вставьте центрируюb
щие штифты (5) и затяните болты (6) с предписанным крутяb
щим моментом.
Установите на пальцы шарниров вилки (4) новые уплотнения
(3) и затяните болты (1) крепления фиксирующих пластин
(2) с предписанным крутящим моментом.

Установите болт (4) с новой шайбой (5) и затяните его с
предписанным крутящим моментом.
Установите крышку (2) с новой прокладкой (3) и затяните
болты крепления (1) с предписанным крутящим моментом.
Рычагом 99370317 (8) удерживайте фланец (7) и затяните
болты крепления (6) с предписанным крутящим моментом.

Установка задней части картера

24

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 49

Рисунок 50

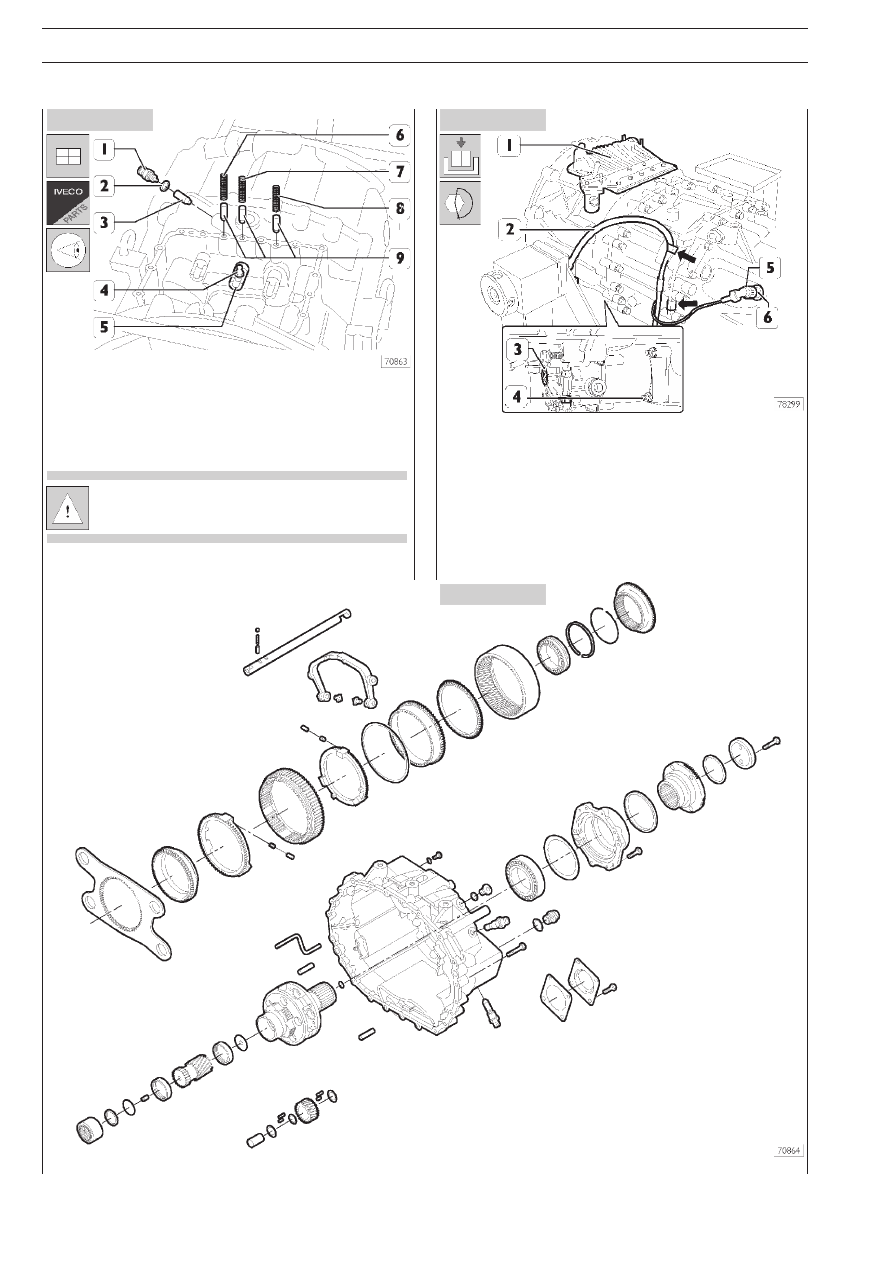

Установите толкатель (3) и заверните датчик (1) с новой
прокладкой (2). Нанесите консистентную смазку LOCTITE
262 на резьбу шпильки (4), заверните ее в шток (5) и затяb
ните с предписанным крутящим моментом.

Установите фиксаторы (9) и пружины (6b7b8).

Пружины (7 и 8) имеют одинаковую длину, пружина
(6) длиннее.

Установите привод переключения передач (1), как это опиb
сано в соответствующем разделе. Отсоедините коробку
передач от поворотного стенда.
Установите привод сцепления (3) и затяните гайки (4)
с предписанным крутящим моментом.
Присоедините жгут электропроводов (2) к датчику частоты
вращения (6), затяните фиксирующую кольцевую гайку (5) и
закрепите жгут проводов на картере, вставив его хомуты (наb
правление указано стрелкой).

Рисунок 51

ДЕТАЛИ ЗАДНЕЙ ЧАСТИ КАРТЕРА ПЛАНЕТАРНОГО РЕДУКТОРА
