Iveco EURO TRAKKER CURSOR 13. Руководство - часть 68

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

17

Рисунок 21

Рисунок 22

Рисунок 23

Извлеките из зубчатого вала (2) один из штифтов (1) и сниb
мите с вала зубчатые кольца (3).

Соответствующим съемником снимите с водила планетарb
ного редуктора (2) кольцо роликового подшипника (1).
С помощью бородка извлеките диск (3) из водила планеb
тарного редуктора (2).

ДЕТАЛИ ПЛАНЕТАРНОГО РЕДУКТОРА

1. Пружинное стопорное кольцо — 2. Кольцевая шестерня с наружными зубьями — 3. Зубчатое кольцо — 4. Кольцевая шесb

терня с внутренними зубьями — 5. Подшипник — 6. Пружинное стопорное кольцо — 7. Пружинное стопорное кольцо —

8. Соединительная муфта — 9. Штифты — 10. Зубчатое кольцо — 11. Зубчатый вал — 12. Диск — 13. Водило планетарного

редуктора — 14. Ось — 15. Регулировочная шайба — 16. Ролики — 17. Регулировочная шайба — 18. Сателлит.

18

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

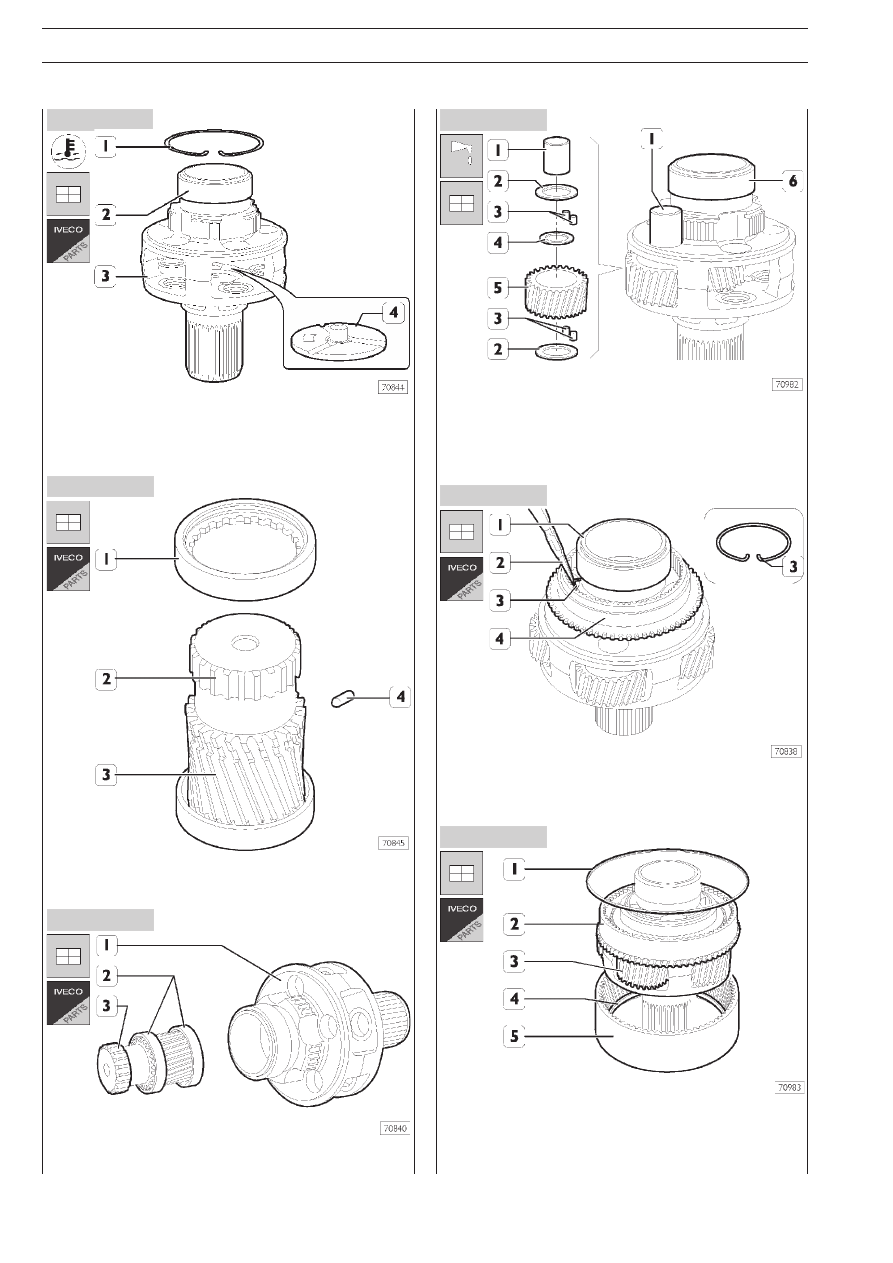

Рисунок 24

Рисунок 27

Рисунок 25

Рисунок 26

Рисунок 28

Рисунок 29

Сборка планетарного редуктора

Нагрейте внутреннее кольцо роликового подшипника (2)
до температуры 120°C и напрессуйте его на водило плаb
нетарного редуктора (3).
Установите стопорное кольцо (1). Установите диск (4).

Установите зубчатые кольца (1 и 3) на зубчатый вал (2) и
вставьте штифт (4).

Вставьте зубчатый вал (3) с кольцами (2) в водило планеb
тарного редуктора (1).

Смажьте внутреннюю поверхность сателлита (5) консиb
стентной смазкой и вставьте ролики (3) с соответствующиb
ми регулировочными шайбами (2 и 4). Установите сателлиb
ты (5) в водило планетарного редуктора (6) и зафиксируйте
их осями (1).

Щипцами (2) сожмите концы пружинного стопорного кольb
ца (3) и установите соединительную муфту (3) на водило
планетарного редуктора (1).

Установите кольцевую шестерню с внутренними зубьями (5) в
сборе с зубчатым кольцом (4), а также кольцевую шестерню с
наружными зубьями (2) на водило планетарного редуктора
(3) и закрепите кольцевые шестерни стопорным кольцом (1).

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

19

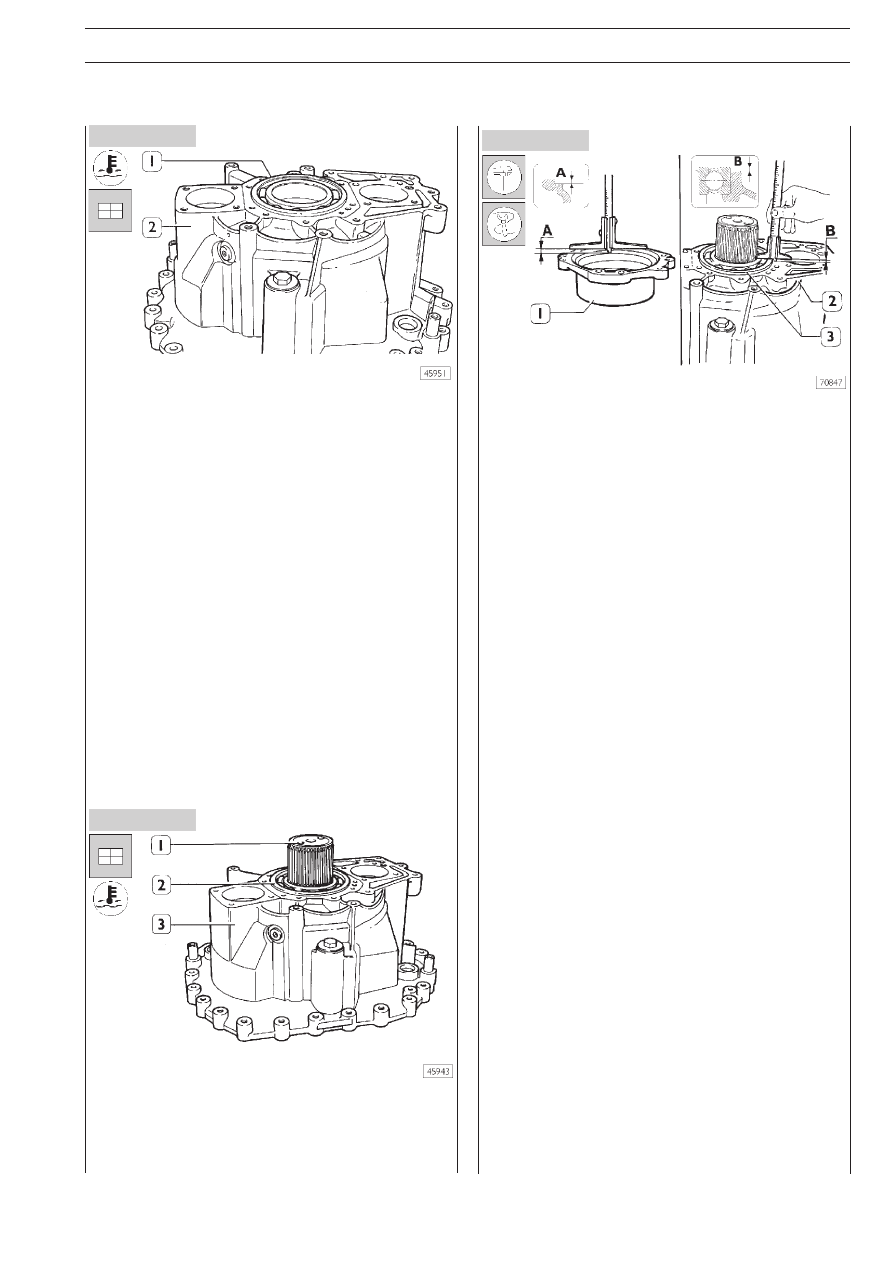

Рисунок 30

Рисунок 31

Рисунок 32

Нагрейте гнездо подшипника в задней части картера (2) до
температуры 120°C и установите подшипник (1).

Установите водило планетарного редуктора (1) на соответb
ствующую подставку.
Нагрейте внутреннее кольцо подшипника (2) до температуb
ры 120°C и напрессуйте его в сборе с задней частью карb
тера (3) на водило планетарного редуктора (1).

Регулировка осевого люфта подшипника
планетарного редуктора

Величина осевого люфта шарикового подшипника (3) опреb
деляется следующим образом:

❑ измерьте глубину гнезда подшипника в крышке (1), разb

мер А;

❑ измерьте величину выступания подшипника (3) от поb

верхности задней части картера (2), размер В.

Толщина S регулировочной шайбы определяется по следуюb
щей формуле:

S = (A – B) – C

где:

A и B = измеренные величины

C

= осевой люфт 0b0,1 мм

Пример:

A

= 5,4 мм

B

= 5 мм

C

= 0b0,1 мм

S

= (5,4 – 5) – (0b0,1 мм) = 0,3b0,4 мм

20

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

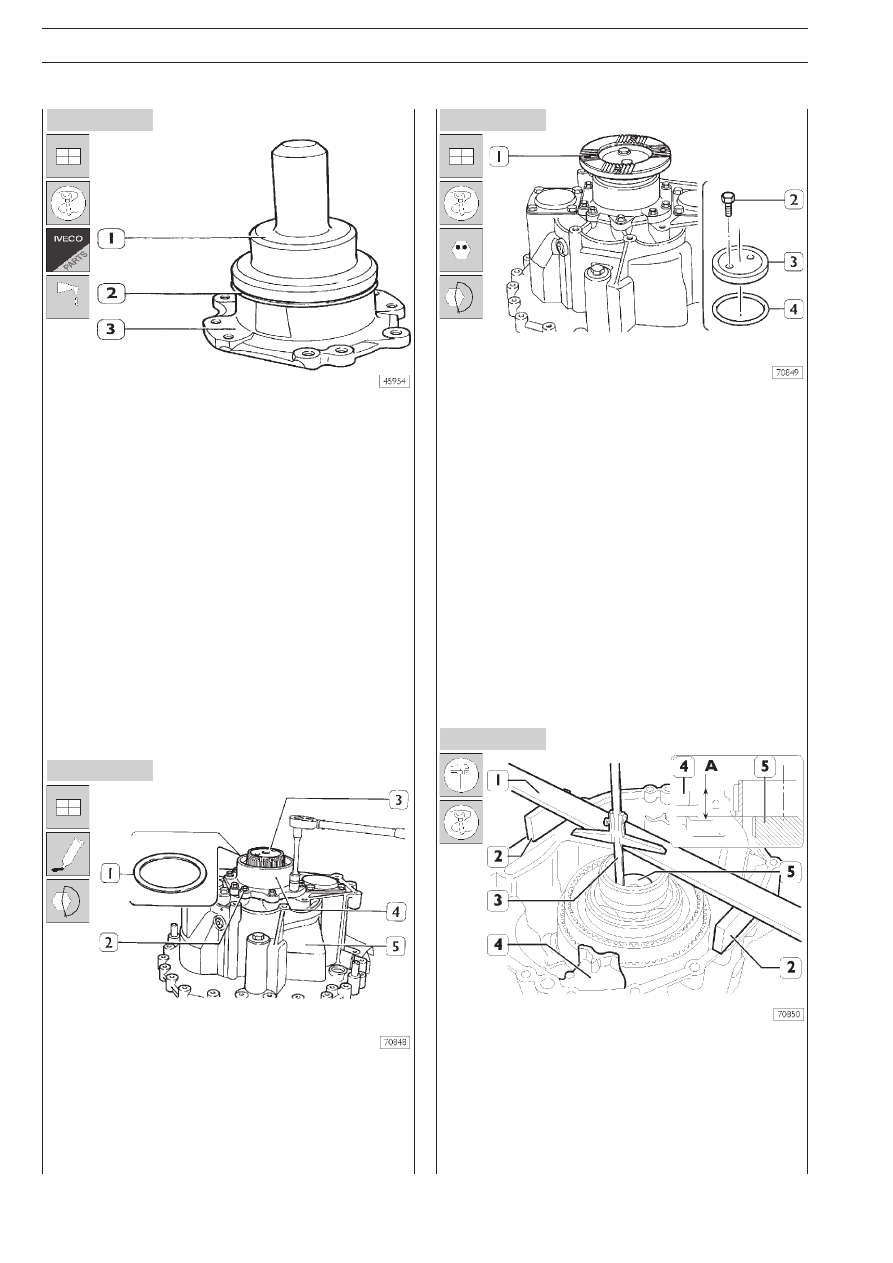

Рисунок 33

Рисунок 34

Рисунок 35

Рисунок 36

С помощью оправки 99374221(1) установите сальник (2)
в крышку (3).

Установите регулировочную шайбу (1), толщина которой
была определена в предыдущем измерении, на подшипник
(3, рис. 32) водила планетарного редуктора (3).
Нанесите герметик IVECO 1905685 на поверхность контакb
та крышки (4) с картером (5) и установите крышку на карb
тер, затянув болты (2) с предписанным крутящим моментом.

Нагрейте фланец (1) до температуры 90°C и напрессуйте
его на водило планетарного редуктора. Установите новую
прокладку (4), диск (3) и болты (2) и затяните болты с предb
писанным крутящим моментом.

Регулировка осевого люфта первичного вала

Установите на заднюю часть картера (4) два калиброванb
ных бруска (2). Установите на бруски калиброванную лиb
нейку (1) и глубиномером (3) измерьте расстояние между
верхним краем линейки и торцом водила планетарного реb
дуктора (5), размер А.
