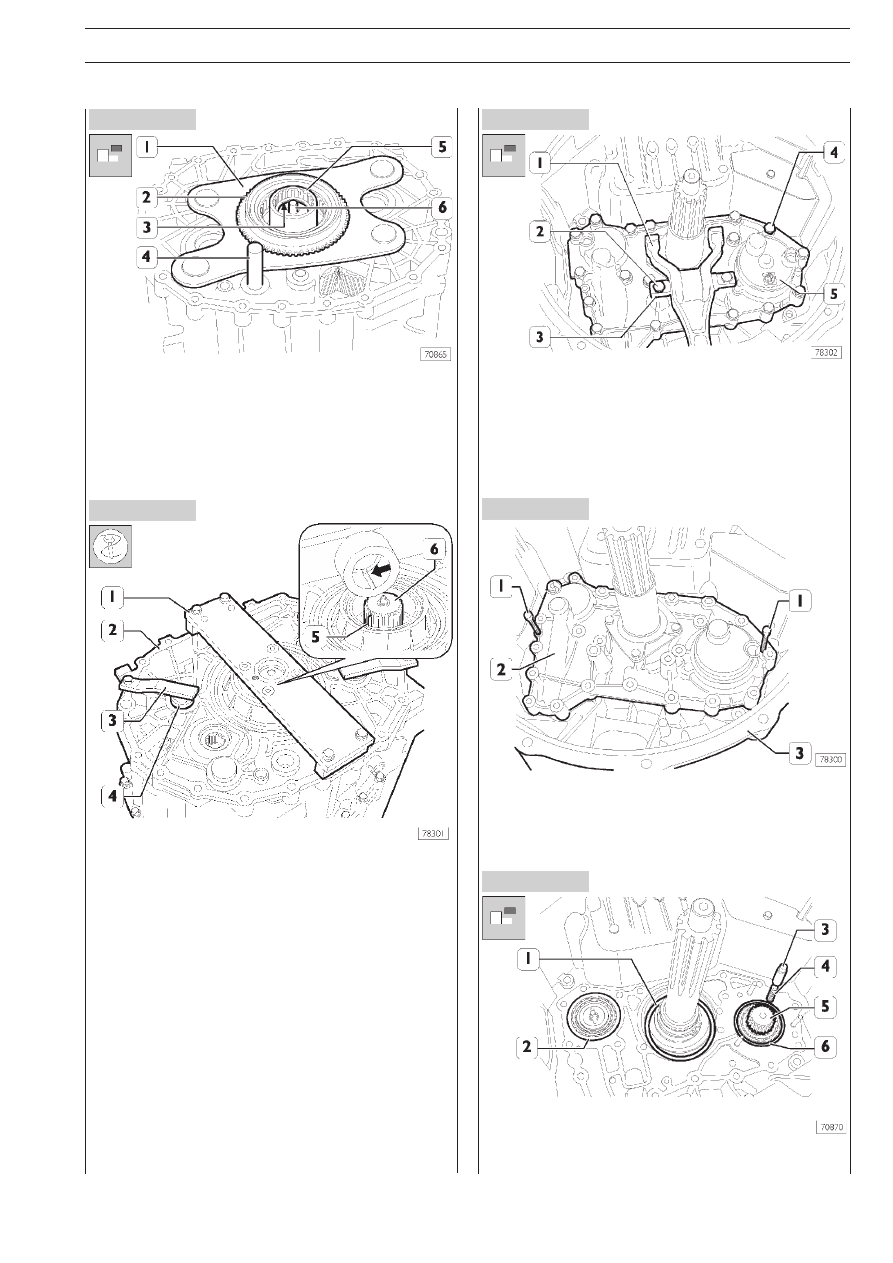

Снятие центральной части картера

Снимите привод переключения передач и заднюю часть
картера, как это описано в соответствующих разделах.
Снимите шток привода планетарного редуктора (4), соедиb
нительную муфту (5), регулировочное кольцо (3) и пластину
(1) в сборе с соединительной муфтой (2).

Установите пластину 99370153 (1) на центральную часть
картера (2) таким образом, чтобы проточка в пластине совb
падала с выступом на первичном валу (6).

Зафиксируйте пальцы (4), установив на центральную часть
картера (2) скобы (3) пластины 99370153.

Переверните коробку передач на 180°.

Отверните болты (2) и снимите палец (3) шарнира вилки
выключения сцепления (1) вместе с этой вилкой.

Отверните болты (4) крепления передней крышки (5) к пеb
редней части картера.

Заверните два болта (1) в переднюю крышку (2) и отсоедиb
ните крышку от передней части картера (3).

Извлеките из вторичного вала (5) фиксатор (3) и пружину
(4), а также снимите с него регулировочные шайбы (1b2b6b).

26

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

Рисунок 57

Рисунок 58

Рисунок 59

Рисунок 60

Рисунок 61

Рисунок 62

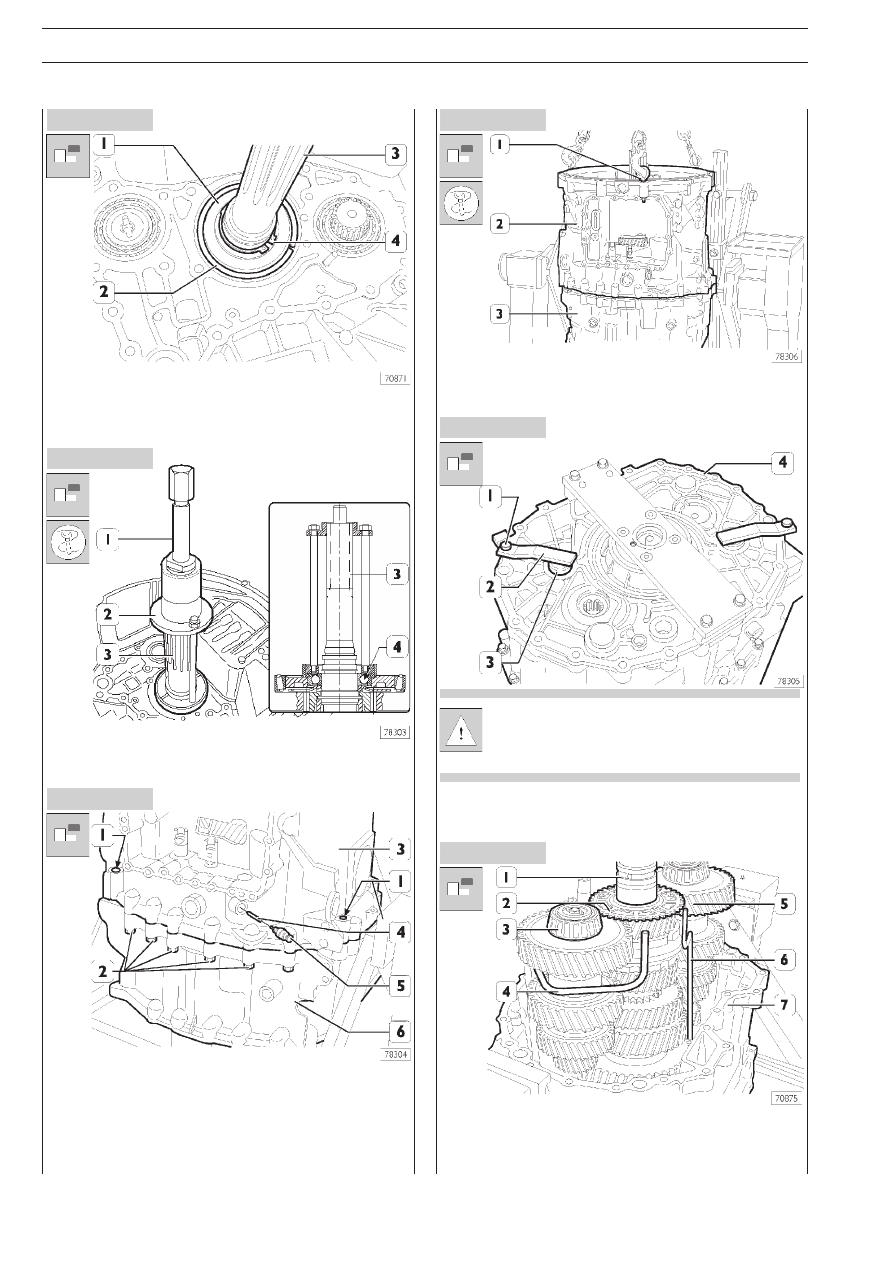

Снимите пружинное стопорное кольцо (4) крепления подb
шипника (1) на ведущем валу (3). Снимите пружинное стоb
порное кольцо (2), удерживающее подшипник (1).

Съемниками 99345078 (1) и 99345105 (2) снимите шариb
ковый подшипник (4) с ведущего вала (3).

Отверните датчик частоты вращения (5) и извлеките толкаb
тель (4), находящийся под ним.

Извлеките четыре центровочных штифта (1).

Отверните болты (2) крепления центральной части картера
(6) к передней части картера (3).

Заверните в переднюю часть картера (2) рымbболт
99366811 (1). С помощью тросов и тали снимите передb
нюю часть картера (2) с центральной части картера (1).

Для выполнения следующих операций коробку пеb
редач следует расположить, как изображено
на рис. 62, чтобы предотвратить выпадение втоb
ричных валов.

Отверните болты (1) и снимите скобы (2) пластины
99370153. Извлеките из центральной части картера (4)
оси шестерен заднего хода (3).

Снимите задающее колесо (2) с ведущего вала (1). Извлеb
ките из центральной части картера (7) трубки подачи масb
ла (4b6). Разведите вторичные валы (3 и 5) в стороны и изb
влеките их из центральной части картера (7).

E

URO

T

RAKKER

 C

URSOR

 13

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

27

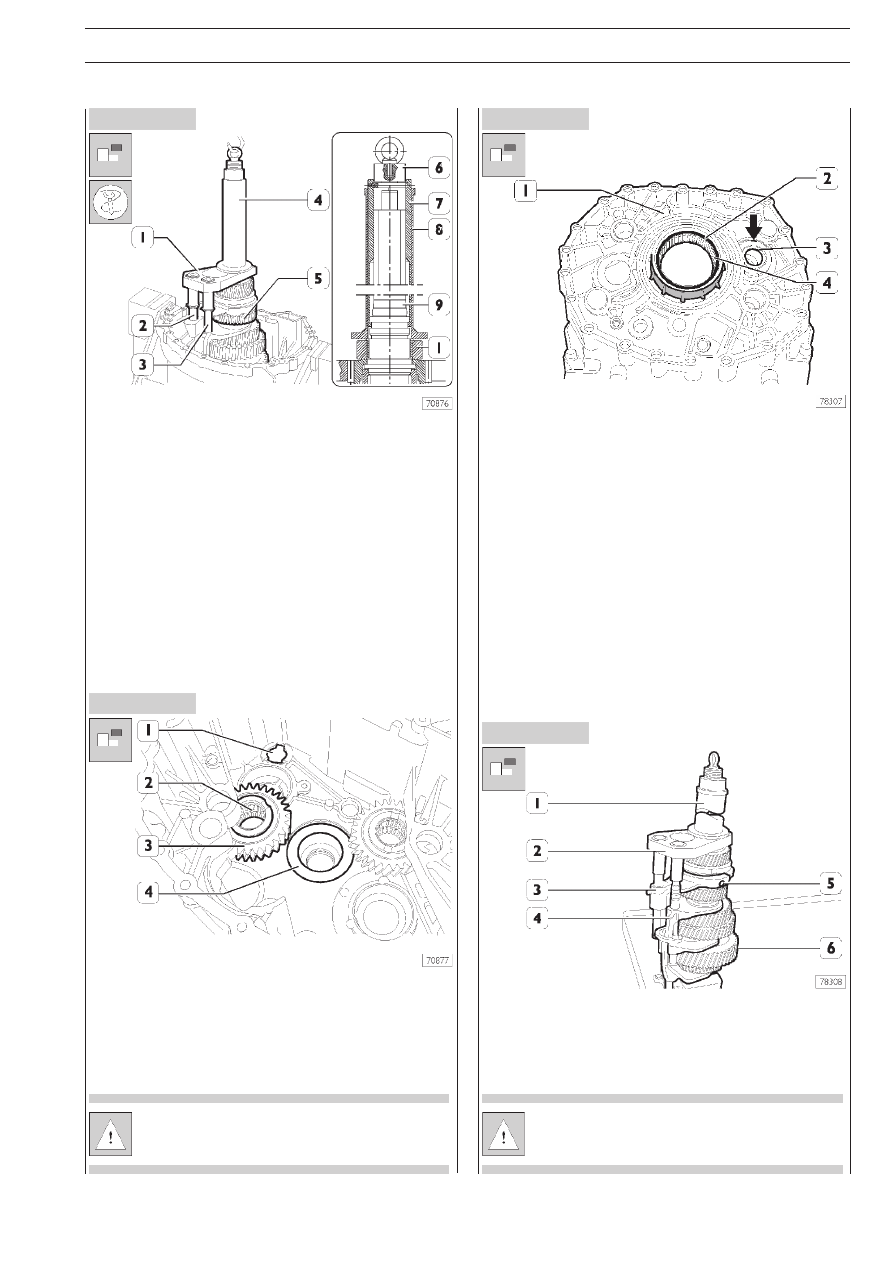

Рисунок 63

Рисунок 64

Рисунок 65

Рисунок 66

Установите приспособление 99360527 (1) на ведущий вал
(9) и штоки (2 и 3); установите детали (6, 7 и 8) приспособb
ления 99360526 (4) на ведущий вал (9).

Зацепите приспособление 899360526 (4) талью и извлекиb
те первичный вал (5) в сборе с ведущим валом (9) и штокаb
ми (2 и 3) из опорного подшипника.

Извлеките шестерни заднего хода (3) в сборе с роликовыb
ми подшипниками (2).

Снимите приспособление 99370153 (4).

Извлеките четыре центровочных штифта (1), если требуется
их заменить.

Перед тем как извлекать штифты (1), нагрейте гнезb
да в картере до температуры около 90°C.

Переверните центральную часть картера (1), снимите стоb
порное кольцо (2) и, действуя изнутри картера, извлеките
роликовый подшипник (4).

Действуя бородком через отверстия (указаны стрелками) в
центральной части картера (1), извлеките наружные кольца
(3) конических роликовых подшипников вторичных валов.

Разборка первичного вала

Зажмите первичный вал (5) в тисках и снимите приспособb
ления 99360526 (1) и 99360527 (2).

Снимите штоки (3 и 4) с вилками.

Чтобы снять вилку (5), кольцо синхронизатора слеb
дует установить в среднее положение.

28

КОРОБКА ПЕРЕДАЧ E

URO

T

RONIC

 16 AS 2601 О.D.

E

URO

T

RAKKER

 C

URSOR

 13

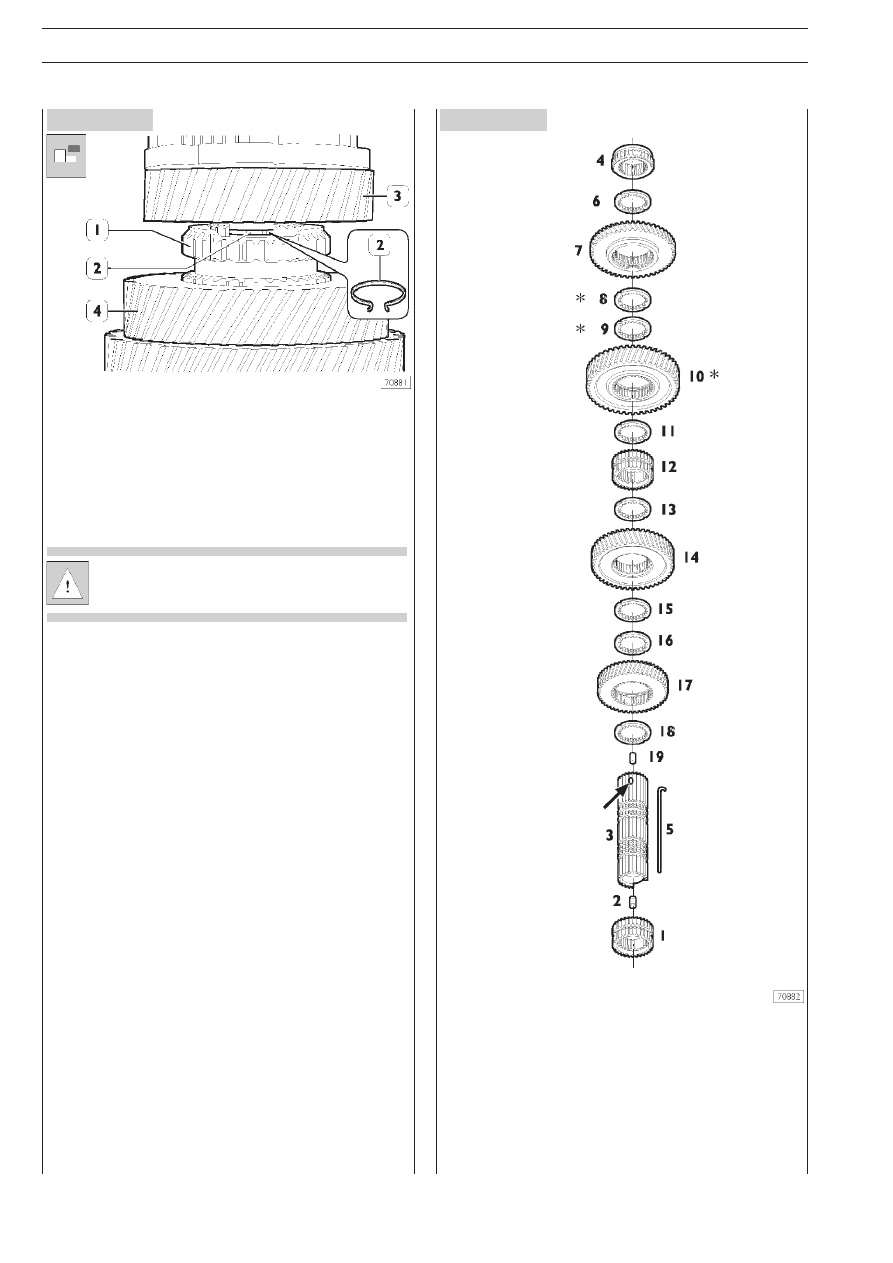

Через отверстие в соединительной муфте (1), действуя подb
ходящими щипцами, сожмите концы стопорного кольца (2) и
снимите ведущий вал (3) с первичного вала (4), см. рис. 68.
Снимите соединительную муфту (1, рис. 68) и трубку (2) с
первичного вала (3).
Переверните первичный вал (3) и снимите с него соединиb
тельную муфту (4); выведите шпонку (5) из отверстия (указаb
но стрелкой) вала (3) и извлеките ее.

Чтобы извлечь упорные кольца (6b8*b9*b11b13b15b
16b18) следует развернуть их таким образом, чтоb
бы их зубья совпадали со шлицами вала (3).

Извлеките:
❑ упорное кольцо (6);
❑ шестерню заднего хода (7);
❑ упорные кольца (8 и 9)*;
❑ шестерню (10)*;
❑ упорное кольцо (11);
❑ соединительную муфту (12);
❑ упорное кольцо (13);
❑ шестерню второй передачи (14);
❑ упорные кольца (15 и 16)*;
❑ шестерню (17);
❑ упорное кольцо (18);
❑ втулку (19);
*

Только для 16 AS 2601

Рисунок 67

Рисунок 68
