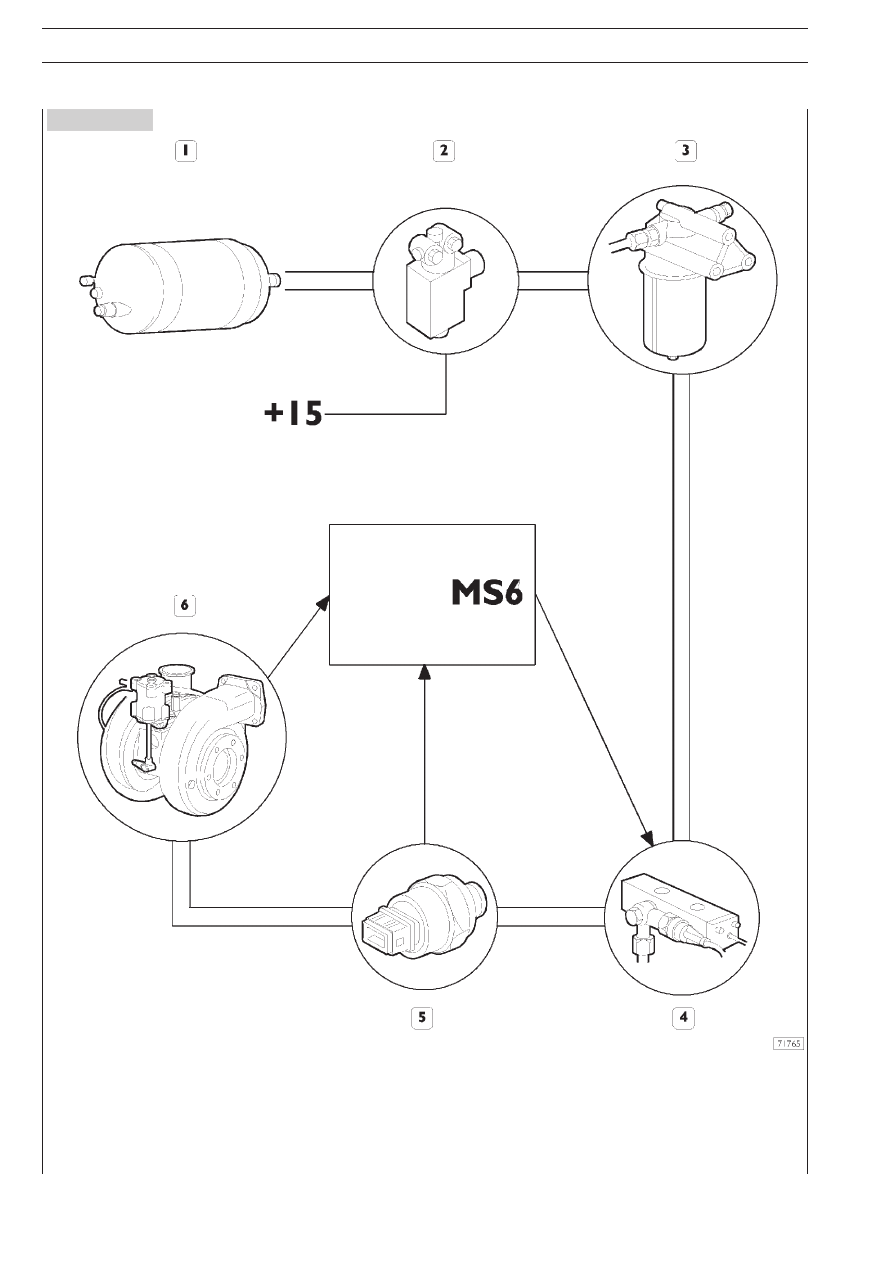

134 ДВИГАТЕЛЬ E URO T RAKKER C URSOR 13 Рисунок 223 СХЕМА ПНЕВМАТИЧЕСКОГО ПРИВОДА УПРАВЛЕНИЯ 1) Ресивер вспомогательного оборудования 2) Электромагнитный клапан отсечки 3) Воздушный фильтр 4) Управляющий электромагнитный клапан турбокомX прессора с изменяемой геометрией (VGT) 5) Датчик давления в пневмоконтуре привода 6) Привод турбины ЭБУ |
