ДВИГАТЕЛЬ

127

Рисунок 215

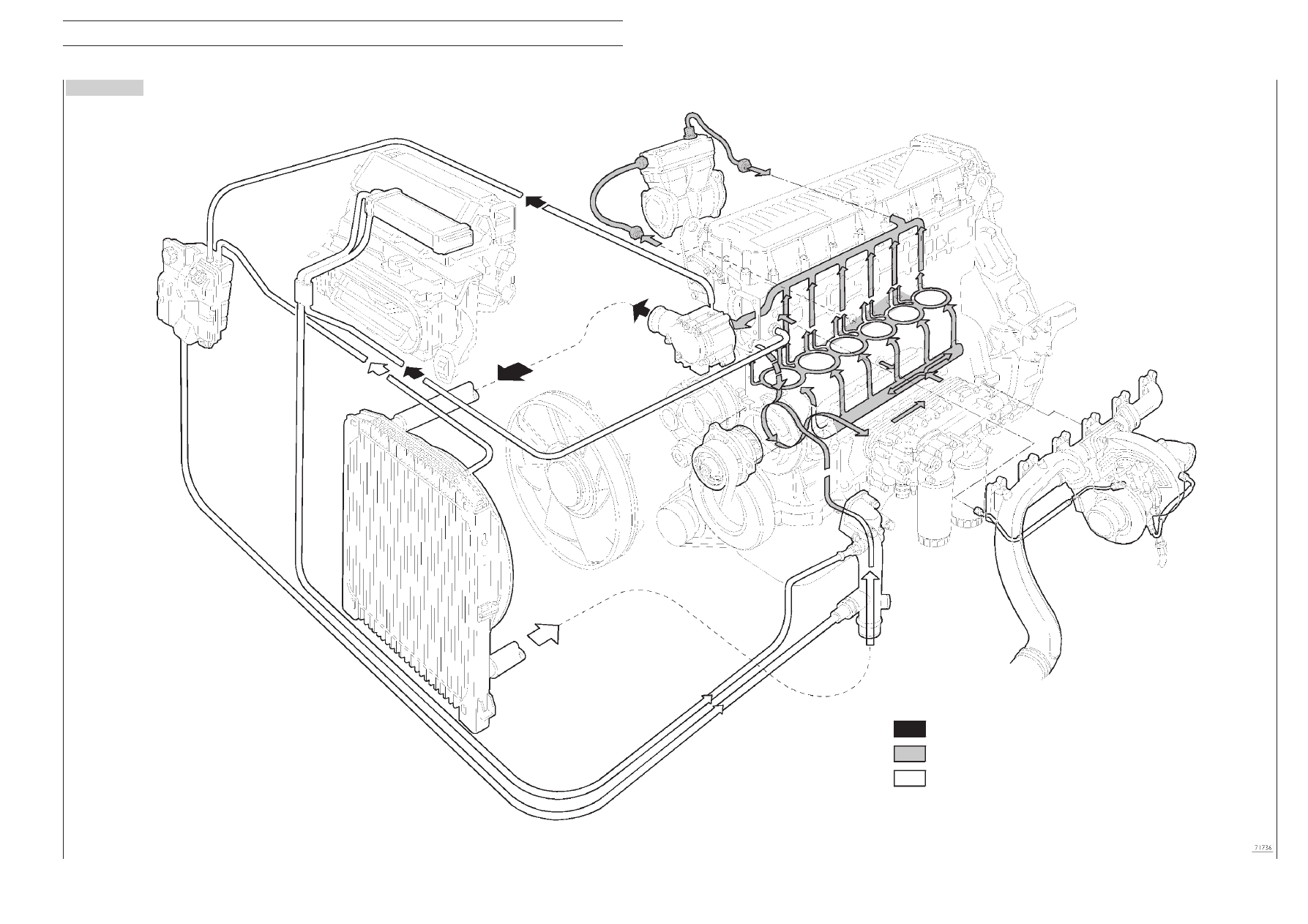

Схема системы охлаждения

Охлаждающая жидкость, выходящая из термостата

Охлаждающая жидкость, циркулирующая в двигателе

Охлаждающая жидкость, поступающая в насос

128

ДВИГАТЕЛЬ

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

129

5424

СИСТЕМА ТУРБОНАДДУВА

Система турбонаддува включает в себя:

❑ воздушный фильтр;

❑ турбонагнетатель с изменяемой геометрией;

❑ промежуточный охладитель (интеркулера).

Рисунок 216

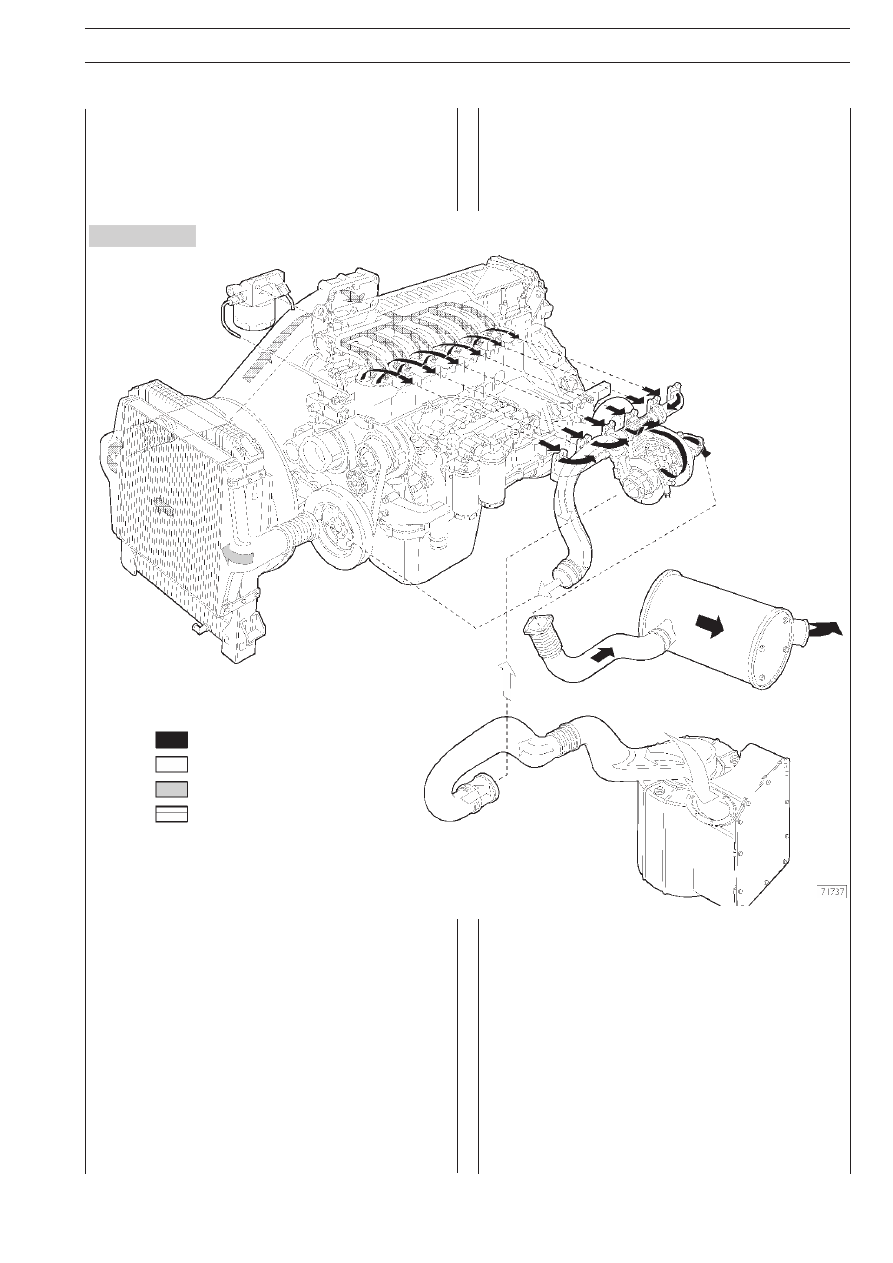

Турбонагнетатель
Принцип работы

Турбонагнетатель с изменяемой геометрией (VGT) состоит
из центробежного компрессора и турбины с подвижным
устройством, регулирующим скорость потока путем измеX
нения площади канала, через который отработавшие газы
подаются в турбину.

Благодаря такому решению удается поддерживать высокую
скорость движения газов и вращения турбины даже при раX
боте двигателя при низких частотах вращения.

За счет малого проходного сечения достигается высокая
скорость потока газов, при этом турбина также вращается
быстрее.

Отработавшие газы, выходящие из двигателя

Воздух, поступающий в двигатель

Сжатый воздух (горячий)

Сжатый воздух (охлажденный)

СХЕМА ТУРБОНАДДУВА

Устройство, изменяющее площадь проходного сечения поX
тока отработавших газов, имеет пневматический привод.

Привод непосредственно управляется электронным блоком
через пропорциональный электромагнитный клапан.

При низкой частоте вращения двигателя проходное сечеX
ние для отработавших газов имеет наименьшую площадь.

При увеличении частоты вращения двигателя электронная
система управления увеличивает площадь проходного сеX
чения, обеспечивая поступление газов без увеличения скоX
рости потока.

В корпусе турбины имеется тороидальная полость, через
которую проходит циркулирующая охлаждающая жидкость.
